Kun työskentelet hydraulijärjestelmien kanssa, nesteen virtauksen pitäminen oikeaan suuntaan on tärkeämpää kuin uskotkaan. Bosch Rexrothin Z1S-takaiskuventtiilin kerroslevy tekee juuri sen – se päästää nestettä kulkemaan yhteen suuntaan samalla, kun se estää sitä kulkemasta taaksepäin. Tämä yksinkertainen työ on ratkaisevan tärkeää kaikessa tehdaskoneista rakennuskoneisiin.
Mikä tekee Z1S-takaiskuventtiilin kerroslevystä erilaisen
Z1S-takaiskuventtiilin kerroslevy on saanut nimensä asennuksesta. Sen sijaan, että se kytkettäisiin letkuihin ja liittimiin, se istuu muiden komponenttien välissä kuten sandwich-kerros. Tämä muotoilu säästää tilaa ja vähentää liitoskohtien määrää, joissa vuotoja voi tapahtua. Venttiili käyttää jousikuormitteista iskumekanismia, joka sulkeutuu tiukasti vastavirtausta vastaan ja saavuttaa lähes nollan vuodon, vaikka paine saavuttaisi 350 baaria.
Takaiskuventtiilin kerroslevyrakenne toimii hyvin ahtaissa tiloissa. Koneenrakentajat pinoavat usein useita Z1S-yksiköitä pystysuoraan hydraulisiin jakotukkiin luoden monimutkaisia ohjauspiirejä lisäämättä tilaa vieviä ulkoisia putkia. Tämä modulaarinen lähestymistapa noudattaa ISO 4401 -standardeja, mikä tarkoittaa, että Z1S-takaiskuventtiilin kerroslevy sopii eri valmistajien komponenttien kanssa.
Kuinka Z1S-takaiskuventtiilin kerroslevy toimii
Jokaisen Z1S-takaiskuventtiilin sandwich-levyn sisällä on lautanen, joka on yleensä valmistettu korkean suorituskyvyn muovista ja jota pidetään istukkaa vasten jousella. Kun nestepaine eteenpäin suunnasta saavuttaa halkeilupaineen kynnyksen, lautanen nousee ja neste virtaa läpi. Sillä hetkellä, kun paine laskee tai kääntyy, jousi työntää lautasen takaisin alas ja tiivistää kanavan.
Z1S-sarja tarjoaa erilaisia murtumispaineita: 0,5, 1,5, 3 ja 5 baarin vaihtoehdot. Pienemmät halkeilupaineet toimivat paremmin järjestelmissä, joissa halutaan minimaalista vastusta, kun taas korkeammat asetukset estävät vahingossa tapahtuvan avautumisen painepiikkeistä. Takaiskuventtiilin kerroslevykokoonpano käsittelee virtauksia jopa 40 litraa minuutissa koon 6 malleissa ja 100 litraa minuutissa koon 10 versioissa.
Oikean Z1S-takaiskuventtiilin kerroslevyn valinta
Bosch Rexroth valmistaa kahdeksan erilaista sulkutoimintoversiota Z1S-takaiskuventtiilin kerroslevystä. Jotkut estävät virtauksen yhdessä kanavassa, kun taas toiset käsittelevät kahta kanavaa samanaikaisesti. Yleisimmät versiolohkot kulkevat portista A2 A1, mutta löydät vaihtoehtoja lähes mihin tahansa piirikokoonpanoon.
Koolla on väliä valittaessa takaiskuventtiilin sandwich-levyä. Koko 6 Z1S painaa noin 0,8 kiloa ja kestää jopa 350 baarin paineita. Koon 10 yksiköt ovat suurempia, 2,3 kilogrammaa, mutta pystyvät hallitsemaan 100 litraa minuutissa. Molemmat versiot toimivat mineraalihydrauliöljyjen kanssa, ja ne voidaan mukauttaa biohajoaville nesteille, kun valitset yhteensopivat tiivisteet.
Tiivistemateriaali vaikuttaa suorituskykyyn merkittävästi. Tavalliset FKM-tiivisteet käsittelevät useimpia sovelluksia hyvin, varsinkin kun nesteen nopeus ylittää 4 metriä sekunnissa. Pehmeät NBR-tiivisteet vähentävät liitäntäpintojen kulumista alhaisemman paineen ja hitaamman virtauksen vuoksi. Takaiskuventtiilin kerroslevysi kestää pidempään, kun tiiviste sopii käyttöolosuhteisiisi.
Z1S-takaiskuventtiilin kerroslevyn asentaminen
Oikea asennus määrittää, kuinka hyvin Z1S-takaiskuventtiilin kerroslevysi toimii. Asennuspinnan tulee olla tasainen 0,01 millimetrin tarkkuudella 100 millimetriä kohti ja sileä ja pinnan karheus enintään 4 mikrometriä. Nämä tiedot saattavat kuulostaa täsmällisiltä, mutta ne estävät vuodot, jotka voivat kehittyä ajan myötä.
Takaiskuventtiilin kerroslevy kiinnitetään neljällä ruuvilla – M5 kokoon 6 tai M6 koon 10 malleihin. Vääntömomentilla on tässä väliä. Koko 6 tarvitsee 8–10 newtonmetriä, kun taas koko 10 vaatii 15,5 newtonmetriä plus tai miinus 10 prosenttia. Lujuusluokan 10.9 ruuvien käyttö varmistaa, että kiinnitys pysyy tukevasti tärinässäkin.
Voit asentaa Z1S-takaiskuventtiilin sandwich-levyn mihin tahansa suuntaan. Suunnittelu ei riipu painovoimasta toimiakseen. Varmista vain, että joidenkin mallien mukana tuleva sininen muoviholkki pysyy suojattuna kokoamisen aikana. Tämä holkki tarjoaa lisätiivistystä, eikä sitä saa vaurioittaa tai poistaa, ellet vaihda koko venttiiliä.
Missä Z1S-takaiskuventtiilin kerroslevy toimii parhaiten
Hydrauliset puristimet tukeutuvat takaiskuventtiilien kerroslevyihin pitääkseen kuorman turvallisesti. Kun puristus pysähtyy jaksojen välillä, Z1S estää nestettä virtaamasta taaksepäin, mikä antaisi puristussylinterin ajautua alaspäin. Tällä kuormanpitotoiminnolla on merkitystä sekä turvallisuuden että tarkkuuden kannalta.
Työstökoneet käyttävät Z1S-takaiskuventtiilin kerroslevyä CNC-karoissa ja työkalunvaihtajissa. Kompakti sandwich-muotoilu sopii ahtaisiin tiloihin pyörivien komponenttien ympärillä. Näiden koneiden nopeat piirit hyötyvät venttiilin metallitiivistevaihtoehdosta, joka kestää yli 4 metriä sekunnissa nopeuksia ilman liiallista kulumista.
Siirrettävät laitteet, kuten kaivinkoneet ja nosturit, tarvitsevat luotettavan virtauksen ohjauksen haastavissa olosuhteissa. Z1S-takaiskuventtiilin sandwich-levy käsittelee rakennustyömailla yleisiä lämpötilavaihteluita ja tärinää. Takaiskuventtiilin sandwich-levyn kulmikkaat versiot auttavat ohjaamaan nestevirtaa tehokkaasti liikkuvien koneiden ahtaissa rajoissa.
Z1S-takaiskuventtiilin sandwich-levyn huolto
Puhdas hydraulineste pitää takaiskuventtiilin kerroslevysi toiminnassa oikein. Bosch Rexroth määrittelee ISO 4406 -kontaminaatioluokan 20/18/15, joka vaatii suodatuksen 20 mikrometriin asti. Likainen neste saa säiliön tarttumaan tai kulumaan ennenaikaisesti, mikä johtaa vuotoihin tai sulkeutumattomuuteen.
Säännöllisissä tarkastuksissa tulee tarkistaa ulkoiset vuodot asennuspinnan ympäriltä ja mitata painehäviö venttiilin yli. Painehäviön lisääntyminen merkitsee usein sisälle kertyvää kontaminaatiota. Z1S-takaiskuventtiilin kerroslevy ei tarjoa kenttäkorjausvaihtoehtoja – jos sisäinen lautaskokoonpano epäonnistuu, vaihdat koko yksikön.
Lämpötila vaikuttaa takaiskuventtiilin kerroslevyn toimintaan. Z1S toimii -20 °C - +80 °C, ja se sopii useimpiin hydraulinesteen lämpötila-alueisiin. Nesteen viskositeetin tulee pysyä välillä 2,8-500 neliömillimetriä sekunnissa. Näiden rajojen ulkopuolella venttiili ei välttämättä avaudu määritetyllä halkeilupaineella tai siihen voi tulla vuotoja.
Yleisten Z1S-takaiskuventtiilien kerroslevyongelmien vianmääritys
Kun takaiskuventtiilin kerroslevy ei avaudu, kontaminaatio aiheuttaa yleensä ongelman. Järjestelmän huuhtelu ISO-puhtausstandardien mukaisesti ratkaisee usein tarttumisongelmat. Jos huuhtelu ei toimi, jousi saattaa olla väsynyt ja se on vaihdettava – mikä tarkoittaa koko venttiilin vaihtamista.
Liiallinen vuoto Z1S-takaiskuventtiilin kerroslevyn läpi viittaa yleensä kuluneisiin tiivisteisiin tai nesteen käyttöön, joka ei ole yhteensopiva tiivistemateriaalin kanssa. Tarkista, että käytät oikeaa hydrauliöljytyyppiä ja että tiivisteet sopivat sovellukseesi. Biopohjaiset nesteet vaativat erilaisia tiivisteitä kuin tavalliset mineraaliöljyt.
Suuri painehäviö venttiilin yli viittaa siihen, että olet ehkä valinnut väärän halkeilupaineen tai että roskat rajoittavat virtausta. Takaiskuventtiilin kerroslevyn tulee näyttää asteittaista paineen nousua virtausnopeuden mukaan. Äkillinen painehäviö osoittaa sisäisen tukoksen, joka vaatii venttiilin vaihtoa.
Meluisa toiminta johtuu usein kavitaatiosta – kun nesteen nopeus nousee liian suureksi ja aiheuttaa höyrykuplia, jotka romahtavat rajusti. Virtauksen vaimennuksen lisääminen ylävirtaan tai vaihtaminen takaiskuventtiilin kerroslevyyn, jossa on metallitiivisteet, voi vähentää kavitaatiomelua. Joskus järjestelmän paineen lisääminen poistaa kavitaatiota aiheuttavat olosuhteet.
Z1S-takaiskuventtiilin kerroslevyn vertaaminen muihin vaihtoehtoihin
Inline takaiskuventtiilit maksavat vähemmän kuin sandwich-levyt, mutta vievät enemmän tilaa ja tarvitsevat lisäletkuliitäntöjä. Z1S-takaiskuventtiilin kerroslevy integroituu suoraan venttiilipinoon eliminoiden neljä letkunpäätä ja niiden mahdolliset vuotokohdat. Jakotukkiin asennetuissa järjestelmissä sandwich-rakenne on järkevämpi.
Pilottiohjatut takaiskuventtiilit tarjoavat kauko-ohjausominaisuudet, joita Z1S-takaiskuventtiilin kerroslevyltä puuttuu. Ne vaativat kuitenkin ylimääräisiä ohjauslinjoja ja ohjausventtiilejä, mikä lisää monimutkaisuutta, jota järjestelmäsi ei ehkä tarvitse. Suorakäyttöinen Z1S tarjoaa luotettavan suorituskyvyn ilman lisäkomponentteja yksinkertaista yksisuuntaista virtauksen ohjausta varten.

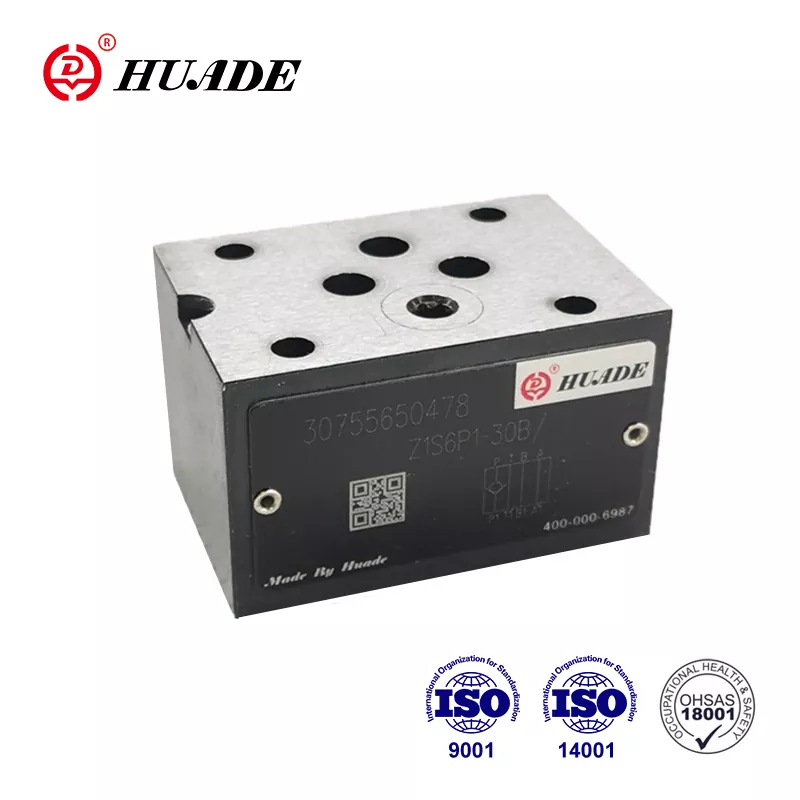

Vaihtoehtoiset valmistajat, kuten Huade ja Hengli, valmistavat ISO 4401 -standardien kanssa yhteensopivia takaiskuventtiilien sandwich-levyjä. Nämä lisävarusteet voivat maksaa 30–50 prosenttia vähemmän kuin alkuperäiset Bosch Rexroth -yksiköt. Laatu täyttää yleensä ei-kriittisten sovellusten vaatimukset, mutta alkuperäiset Z1S-venttiilit tarjoavat todistettua luotettavuutta vaativissa ympäristöissä.
Ota kaikki irti Z1S-takaiskuventtiilin sandwich-levystäsi
Z1S-takaiskuventtiilin kerroslevy tarjoaa luotettavan yksisuuntaisen virtauksen ohjauksen, kun sovitat venttiilin sovellukseesi. Oikean halkeilupaineen, tiivistetyypin ja koon valitseminen varmistaa optimaalisen suorituskyvyn. Oikea asennus oikealla vääntömomentilla ja pinnan valmistelulla estää vuodot. Puhtaan nesteen ylläpito ja lämpötilarajojen sisällä pysyminen pidentää käyttöikää.
Tämä takaiskuventtiilin kerroslevy toimii järjestelmissä, joiden paine vaihtelee välillä 0,5 bar - 350 bar, ja käsittelee mineraaliöljyjä tai biohajoavia nesteitä asianmukaisilla tiivisteillä. Kompakti sandwich-kiinnitys vähentää tilantarvetta ja tarjoaa samalla vuotottoman toiminnan. Suunnitteletpa uutta hydraulijärjestelmää tai päivität olemassa olevaa, Z1S-takaiskuventtiilin kerroslevy tarjoaa todistetusti ratkaisun suunnatun virtauksen säätöön.
Bosch Rexroth tarjoaa yksityiskohtaisia teknisiä tietoja ja tilaustietoja jälleenmyyjiensä kautta. Kun käytät aikaa näiden asiakirjojen tarkistamiseen, voit valita tarkalleen sovelluksesi vaatiman Z1S-takaiskuventtiilin kerroslevyversion.
