Hydraulijärjestelmät toimivat kaikessa rakennuslaitteista tehdaskoneisiin. Näiden järjestelmien ytimessä ovat virtauksensäätöventtiilit – pienet mutta voimakkaat komponentit, jotka ohjaavat sitä, kuinka nopeasti hydraulineste liikkuu järjestelmän läpi. Ajattele heitä hydraulimaailman liikenteenohjaajina.
Mutta mitä nämä venttiilit tarkalleen ovat, ja miksi niitä on niin monia erilaisia? Puretaan se yksinkertaisin sanoin.
Mitä hydraulivirtauksen säätöventtiilit todella tekevät?
Kuvittele, että kastelet puutarhaasi letkulla. Kun puristat suutinta, ulos tulee vähemmän vettä ja sprinklerisi liikkuu hitaammin. Kun avaat sen, enemmän vettä virtaa ja kaikki liikkuu nopeammin. Hydrauliset virtauksen säätöventtiilit toimivat samalla tavalla - ne säätelevät, kuinka paljon nestettä virtaa järjestelmän läpi, mikä ohjaa hydraulisylinterien ja moottorien nopeutta.
Nämä venttiilit ovat tärkeitä, koska ne:
• Ohjaa hydraulilaitteiden nopeutta
• Estä äkilliset, nykivät liikkeet, jotka voivat rikkoa asioita
• Säästä energiaa käyttämällä juuri oikeaa määrää nestettä
• Pidä käyttäjät turvassa varmistamalla sujuva toiminta
Hydraulisten virtauksensäätöventtiilien päätyypit
1. Kompensoimattomat virtauksensäätöventtiilit
Mitä ne ovat:Nämä ovat yksinkertaisin tyyppi - periaatteessa säädettävät rajoitukset nestelinjassa.
Miten ne toimivat:Niissä on pieni aukko (kutsutaan aukoksi), jota voit tehdä suuremmaksi tai pienemmäksi. Enemmän avautumista lisää virtausta. Se on kuin puutarhaletkun suuttimen aukon säätämistä.
Tyyppejä ovat:
• Neulaventtiilit- Käytä terävää neulaa pienen aukon tarkkaan hallintaan
• Kaasuventtiilit- Erimuotoiset (pallot, hihat) virtauksen säätämiseksi
• Inline venttiilit- Pienet, kompaktit venttiilit, jotka sopivat suoraan nesteputkeen
Hyviä pointteja:
- Yksinkertaista ja halpaa
- Helppo asentaa ja korjata
- Ihanteellinen perustöihin
Ei niin hyvä:
- Virtaus muuttuu paineen muuttuessa
- Ei kovin tarkkaa
- Ei toimi hyvin, kun kuormat muuttuvat jatkuvasti
Käytetään parhaiten:Yksinkertaiset sovellukset, joissa paine pysyy melko tasaisena, kuten voitelujärjestelmät tai perusjäähdytyspiirit.

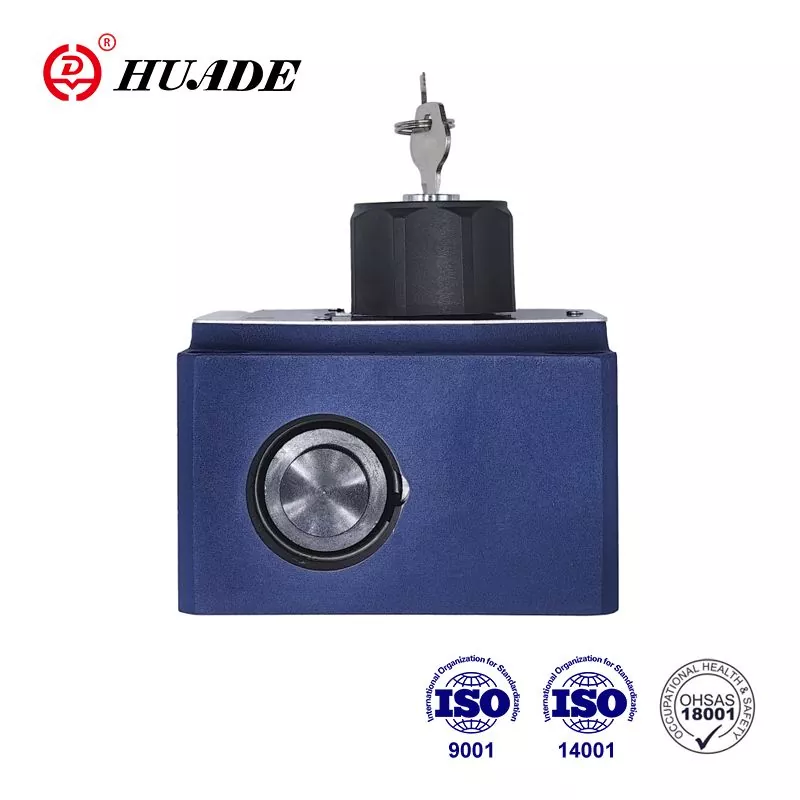

2. Painekompensoidut virtauksen säätöventtiilit
Mitä ne ovat:Älykkäät venttiilit, jotka säätyvät automaattisesti pitämään virtauksen tasaisena myös paineen muuttuessa.
Miten ne toimivat:Niissä on sisäänrakennettu "kompensaattori", joka tunnistaa paineen muutokset ja säätää aukkoa automaattisesti. Se on kuin automaattinen hana, joka antaa sinulle aina saman vesivirran riippumatta siitä, mitä muualla rakennuksessa tapahtuu.
Kaksi päätyyppiä:
• Rajoittava (kaksisuuntainen)- Ohjaa kaikkea laitteeseen menevää virtausta
• Ohitus (kolmisuuntainen)- Lähettää ylimääräistä virtausta takaisin säiliöön, jotta oikea määrä menee laitteisiin
Hyviä pointteja:
- Virtaus pysyy tasaisena, vaikka kuormat muuttuvat
- Erittäin tarkka (tarkkuus 3-5 %)
- Erinomainen raskaaseen työhön
Ei niin hyvä:
- Monimutkaisempi ja kalliimpi
- Isompi ja vaatii enemmän huoltoa
Käytetään parhaiten:Tarkkuustyöt, kuten robotiikka, nosturit ja työstökoneet, joissa tarvitaan tarkkaa nopeudensäätöä.
3. Suuntaohjausventtiilit
Mitä ne ovat:Nämä venttiilit ohjaavat, mihin suuntaan neste virtaa, eivät vain kuinka paljon.
Miten ne toimivat:Ne ovat kuin rautatien vaihteet, jotka ohjaavat nestettä eri reiteille. Vaikka heidän päätehtävänsä ei ole virtauksen ohjaus, ne vaikuttavat virtaukseen avaamalla ja sulkemalla eri reittejä.
Päätyypit:
• Luistiventtiilit- Käytä liukukappaletta ohjaamaan virtaus useiden porttien läpi
• Palloventtiilit- Avaa tai sulje virtausreittejä pyörittämällä reikiä sisältävää palloa
• Läppäventtiilit- Käytä pyörivää levyä nopeaan päälle/pois hallintaan
Hyviä pointteja:
- Erittäin monipuolinen monimutkaisiin järjestelmiin
- Palloventtiilit tiivistyvät erittäin hyvin
- Läppäventtiilit toimivat nopeasti ja ovat kevyitä
Ei niin hyvä:
- Ei hyvä tarkkaan virtauksen säätöön
- Pallo- ja läppäventtiilit eivät ole hyviä hienosäätöön
Käytetään parhaiten:Järjestelmät, joissa on useita sylintereitä, korkeapainesulkusovellukset ja suuret putkijärjestelmät.
4. Erikoisvirtauksensäätöventtiilit
Mitä ne ovat:Erityisiin töihin suunnitellut venttiilit.
Tyyppejä ovat:
• Takaiskuventtiilit- Anna nesteen virrata vain yhteen suuntaan (kuten yksisuuntainen ovi)
• Virtauksen jakajaventtiilit- Jaettu virtaus, jotta useat sylinterit liikkuvat samalla nopeudella
• Prioriteettiventtiilit- Varmista, että tärkeät piirit saavat nestettä ensin
Miten ne toimivat:Jokaisella tyypillä on oma erityinen muotoilunsa. Takaiskuventtiilit käyttävät jousia ja palloja estämään vastavirtauksen. Virtauksenjakajat käyttävät hammaspyöriä tai erityisiä keloja virtauksen jakamiseksi tasaisesti.
Hyviä pointteja:
- Täydellinen heidän erityistehtäviinsä
- Takaiskuventtiilit ovat yksinkertaisia ja luotettavia
- Virtauksenjakajat antavat tarkan synkronoinnin
Ei niin hyvä:
- Hyvä vain yhteen tiettyyn tarkoitukseen
- Saattaa vaatia erikoisasetuksia tai kalibrointia
Käytetään parhaiten:Estää takaisinvirtauksen, synkronoida useita sylintereitä ja varmistaa kriittisten järjestelmien etusija.
5. Suhteelliset ja servoventtiilit
Mitä ne ovat:Huipputekniset venttiilit, joita ohjataan tietokoneilla tai elektronisilla signaaleilla.
Miten ne toimivat:Manuaalisen säädön sijaan nämä venttiilit reagoivat sähköisiin signaaleihin. Ajattele niitä kuin nykyaikaisen auton kaasua - mitä kovemmin painat poljinta, sitä enemmän polttoainetta virtaa.
Kaksi tyyppiä:
• Suhteelliset venttiilit- Säädä virtaus sähköisten signaalien perusteella
• Servo venttiilit- Erittäin tarkat venttiilit takaisinkytkentäjärjestelmillä täydelliseen ohjaukseen
Hyviä pointteja:
- Erittäin tarkka
- Voi muuttua nopeasti
- Täydellinen automatisoituihin järjestelmiin
Ei niin hyvä:
- Erittäin kallista
- Monimutkainen asentaa ja huoltaa
- Tarvitset erittäin puhdasta nestettä (lika voi vahingoittaa niitä helposti)
Käytetään parhaiten:Korkean tarkkuuden sovellukset, kuten ruiskuvalukoneet, ilmailulaitteet ja testausjärjestelmät.
6. Älykkäät ja digitaaliset venttiilit
Mitä ne ovat:Uusin tekniikka - venttiilit sisäänrakennetuilla antureilla ja tietokoneohjauksella.
Kaksi tyyppiä:
• Älykkäät venttiilit- Anturit, jotka valvovat painetta, lämpötilaa ja virtausta, sekä Internet-yhteys
• Digitaaliset venttiilit- Käytä useita yhdessä toimivia on/off-venttiilejä luodaksesi tarkan virtauksen säädön
Miten ne toimivat:Älykkäät venttiilit säätyvät automaattisesti tekoälyn avulla ja voivat lähettää tietoja puhelimeesi tai tietokoneellesi. Digitaalisissa venttiileissä on useita yksinkertaisia on/off-venttiilejä toimimaan kuin yksi tarkka venttiili.
Hyviä pointteja:
- Osaavat diagnosoida omat ongelmansa
- Erittäin luotettava ja tehokas
- Voidaan ohjata etänä
Ei niin hyvä:
- Erittäin kallis aluksi
- Tarvitset tietokonejärjestelmiä toimiakseen kunnolla
Käytetään parhaiten:Nykyaikaiset tehtaat, automatisoidut tuotantolinjat ja järjestelmät, joissa haluat seurata kaikkea etänä.

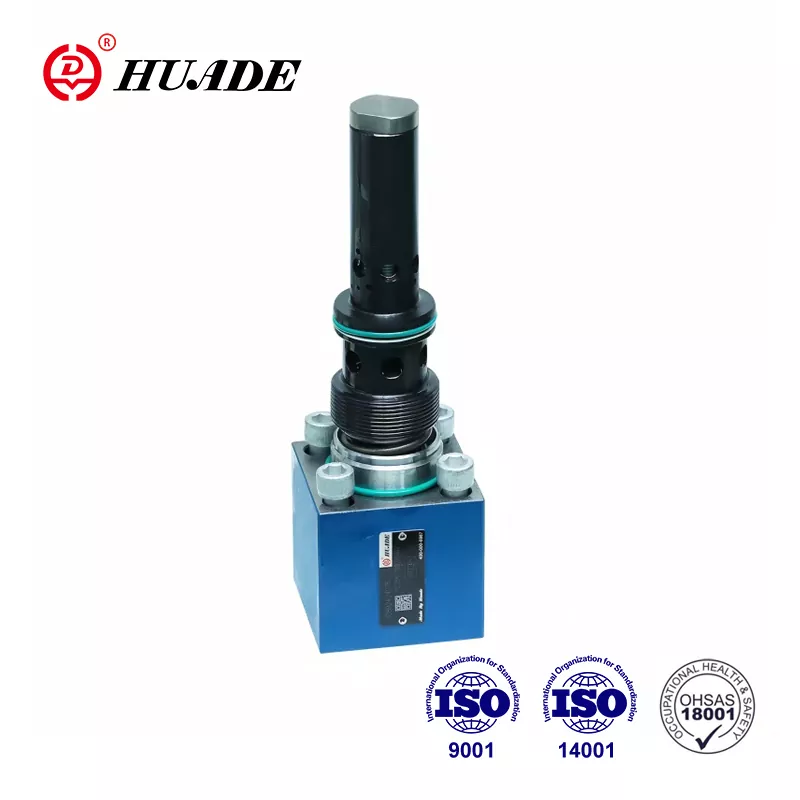

7. Patruunaventtiilit
Mitä ne ovat:Modulaariset venttiilit, jotka ruuvataan erityisiin lohkoihin, joita kutsutaan jakoputkiksi.
Miten ne toimivat:Sen sijaan, että venttiilit yhdistettäisiin putkiin, ne sopivat porattuihin lohkoihin. Se on kuin rakentaisi LEGO-palikoista sen sijaan, että yhdistäisi yksittäisiä kappaleita putkilla.
Hyviä pointteja:
- Erittäin kompakti - säästää tilaa
- Vähemmän liitäntöjä tarkoittaa vähemmän vuotoja
- Pystyy luomaan monimutkaisia ohjausjärjestelmiä pieniin tiloihin
Ei niin hyvä:
- Tarvitset erityisesti suunniteltuja jakotukilohkoja
- Korkeammat alkuasennuskustannukset
Käytetään parhaiten:Rakennuslaitteet, kompaktit tehdaskoneet ja laivajärjestelmät, joissa tilaa on rajoitetusti.
Kuinka valita oikea venttiili
Oikean venttiilin valinta riippuu useista tekijöistä:
Flow-tarpeesi:Kuinka paljon nestettä tarvitset liikkumiseen? Pienet neulaventtiilit sopivat pieneen virtaukseen, kun taas suuret läppäventtiilit käsittelevät suuria määriä.
Painevaatimukset:Varmista, että venttiili kestää järjestelmäsi paineen. Useimmat hydraulijärjestelmät pyörivät välillä 200-700 bar (noin 3000-10000 PSI).
Kuinka tarkka sinun tulee olla?Yksinkertaisissa töissä voidaan käyttää kompensoimattomia perusventtiilejä. Tarkkuustyössä tarvitaan painekompensoituja tai servoventtiilejä.
Budjettisi:Perusventtiilit maksavat vähemmän, mutta eivät ole yhtä tarkkoja. Korkean teknologian venttiilit maksavat enemmän, mutta tarjoavat paremman suorituskyvyn.
Tilaa vapaana:Ahtaissa tiloissa voidaan tarvita patruunaventtiilejä tai kompakteja inline-venttiilejä.
Huolto:Harkitse, kuinka usein haluat huoltaa venttiilejä. Digitaaliset venttiilit tarvitsevat vähemmän huoltoa, mutta maksavat enemmän etukäteen.
Asennusvinkkejä
Meter-In vs Meter-Out:Voit asentaa virtauksen säätöventtiilejä ohjaamaan nestettä, joka menee sylinteriin (mittari sisään) tai tulee ulos (meter-out). Meterout on yleensä parempi, koska se estää kuormaa karkaamasta.
Suodatus:Asenna suodattimet aina ennen venttiileitä. Likainen neste on hydrauliventtiilien tappaja numero yksi.
Ohitusventtiilit:Asenna ohitusventtiilit, jotta voit huoltaa virtauksen säätöventtiilejä sulkematta koko järjestelmää.
Yleiset sovellukset
Erilaiset venttiilit toimivat parhaiten eri tilanteissa:
Bottom Line
Hydrauliset virtauksensäätöventtiilit saattavat tuntua monimutkaisilta, mutta ne kaikki tekevät saman perustehtävän - ohjaavat asioiden liikkumista hydraulijärjestelmässäsi. Tärkeintä on sovittaa oikea venttiilityyppi tarpeisiisi.
Aloita näillä kysymyksillä:
- Kuinka tarkka minun pitää olla?
- Mikä on budjettini?
- Kuinka paljon minulla on tilaa?
- Tarvitsenko kauko-ohjainta tai valvontaa?
Yksinkertaisissa sovelluksissa voidaan usein käyttää tavallisia, edullisia venttiileitä. Monimutkainen tai tarkka työ saattaa oikeuttaa kehittyneiden venttiilien lisäkustannukset.
Muista, että halvin venttiili ei aina ole paras valinta, jos se ei tee työtä kunnolla. Mutta sinun ei myöskään tarvitse ostaa kalleinta venttiiliä, jos yksinkertainen toimii hyvin.
Tärkeintä on ymmärtää järjestelmäsi tarpeet ja sovittaa ne oikeaan venttiilitekniikkaan. Jos olet epävarma, ota yhteyttä hydrauliikkaan, joka voi auttaa sinua tekemään parhaan valinnan sovellukseesi.
Rakennatpa sitten yksinkertaista hydraulipuristinta tai monimutkaista automatisoitua tehdaslinjaa, tarjolla on virtauksensäätöventtiili, joka sopii täydellisesti työhösi. Temppu on tietää, kumpi valita.
