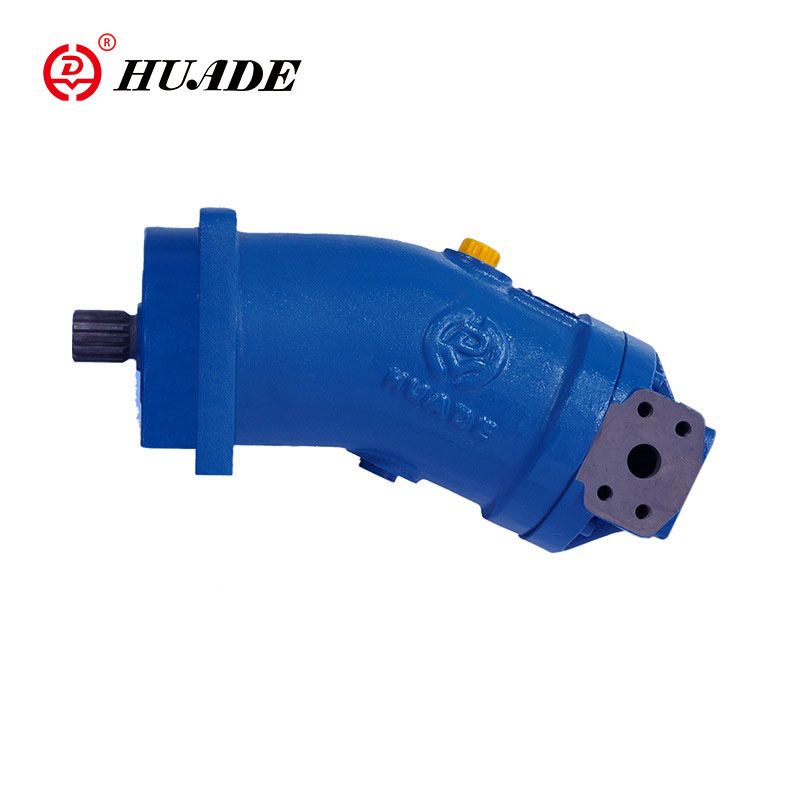

Aksiaalinen männän kiinteä pumppu A2FO

Huade -tuotemerkki A2FO -kiinteä pumppu sopii hydrostaattisiin asemiin avoimessa piirissä. Energiansäästön ja ympäristönsuojelun käsitteen perusteella Huade -hydraulinen toimii kovasti vihreän aksiaalisen männän kiinteän pumpun aikaansaamiseksi. A2FO -sarjan pumpulla on pienikokoiset, korkean hyötysuhteen ja energiansäästöjen ominaisuudet, mikä on ihanteellinen valinta asiakkaalle.

Aksiaalimännän tuoteparametri kiinteä pumppu A2FO

■Akselin tiiviste ... sallittu paineen kuormitus

▶ Akselin tiivisteen käyttöikäyn vaikuttavat aksiaalimäntäyksikön nopeus ja kotelon tyhjennyspaine (kotelon paine).

▶ Kahden palkin keskimääräinen paine kotelon ja ympäristön paineen välillä ei välttämättä ylitetä jatkuvasti normaalissa käyttölämpötilassa.

▶ Korkeamman differentiaalipaineen nopeudella, katso kaavio.

Hetkiset painepiikit (t <0,1 s) jopa 10 barista on sallittu. Akselin tiivisteen käyttöikä pienenee painosuhteiden taajuuden lisääntyessä.

▶ Tapauspaineen on oltava yhtä suuri tai korkeampi kuin ympäristön paine.

■Staattinen ominaisuus

♦Koot 10-200

♦Koot 250 - 500

Huomaa:Arvot ovat voimassa ympäristön paine -pabsille = 1 bar

■Lämpötila -alue

▶ FKM -akselitiivistettä voidaan käyttää kotelon tyhjennyslämpötiloihin -25 ℃ - +115 ℃

▶ Alle -25 ° C: n levityskoteloissa vaaditaan NBR -akselin tiiviste (sallittu lämpötila -alue: -40 ° C -+90 ° C). Tilaa nbr -akselin tiiviste tavallisessa tekstissä tilauksen yhteydessä. Ota yhteyttä.

■ Virtaussuunta

■ Pitkäaikainen laakeri

▶ Koot 250 ~ 500

▶ Pitkän käyttöikälle ja käyttö HF -hydraulisten nesteiden kanssa. Identtiset ulkoiset mitat kuin moottori vakiolaakereilla. Myöhempi muuntaminen pitkäaikaisiksi laakereiksi on mahdollista.

▶ Laakeri ja koteloiden huuhtelu portin U: n kautta suositellaan.

▶ Huuhteluvirta ... suositeltu

Satamat	Pistää jhk	Kaavio
A, b	Työportti
S	Imuportti
T	Tyhjennysportti
U (koot 250 ~ 500)	Huuhteluportti

Tuoteominaisuus ja aksiaalimännän käyttö Kiinteän pumpun A2FO

Koot 5 ~ 500 Sarja 6 Nimellinen paine 400 bar Suurin paine 450 bar

Ominaisuudet:

▶ Kiinteä pumppu aksiaalisella kapenevalla männän pyörivällä ryhmällä taivutetun akselin suunnittelusta hydrostaattisiin asemiin avoimessa piirissä

▶ Käytettäväksi mobiililaitteissa ja kiinteissä sovelluksissa virtaus on verrannollinen aseman nopeuteen ja siirtymiseen

▶ Ajo -akselin laakerit on suunniteltu laakerin käyttöikäysvaatimuksiin, joita näillä alueilla yleensä kohtaa

▶ Highitehoiden tiheys, pienet mitat, korkea kokonaistehokkuus, taloudellinen muotoilu, yksiosainen kapeneva mäntä männän renkaiden kanssa tiivistämiseen

Sovellus:

Aksiaalinen männän kiinteä pumppu A2FO sopii liikkuville koneisiin tai teollisuuskenttiin.
