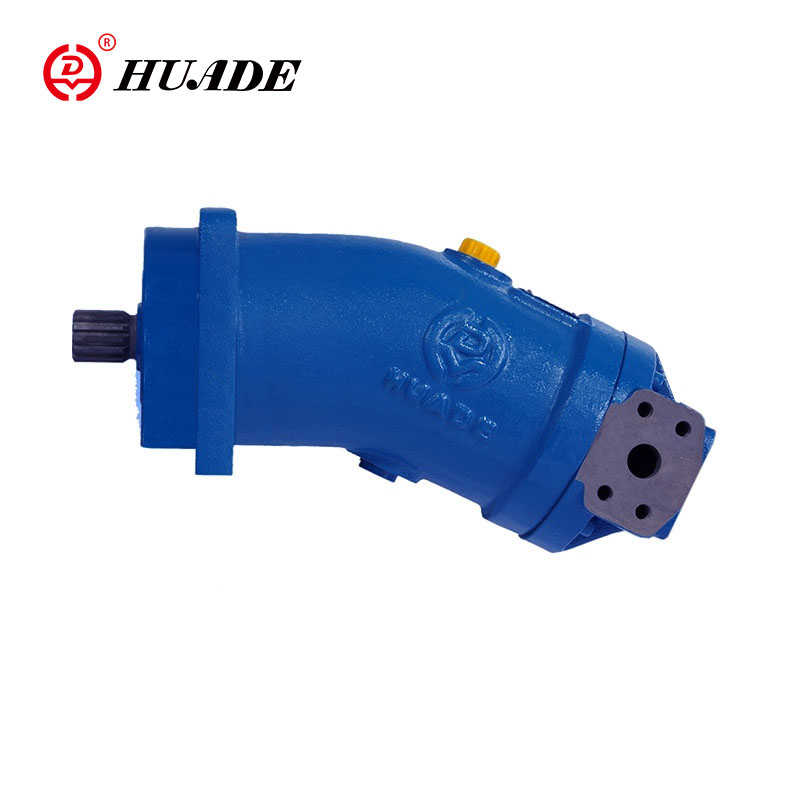

Aksiaalinen männän kiinteä pumppu/moottori A2F

Aksiaalimäntä Fix -pumppu/moottori A2F A2F voidaan käyttää joko moottoripumpuna hydrostaattisissa ohjaimissa avoimessa tai suljetussa piirissä. Se on taivutetun akselin mallin aksiaalinen mäntäyksikkö, jolla on kiinteä siirtymä. Jos sitä käytetään pumpana, A2F -pumpun virtaus on verrannollinen aseman nopeuteen ja siirtymiseen. Jos sitä käytetään moottorina, A2F -moottorin lähtönopeus on verrannollinen pyyhkäisevään tilavuuteen ja käänteisesti verrannollinen siirtymiseen. Lähtömomentti kasvaa painepisaran ollessa korkean ja matalan paineen sivujen välillä.

Aksiaalimännän tuoteparametri kiinteä pumppu/moottori A2F

• Koko: 10-500
• Huipun paine: jopa 40mPa
• Piiri: avoimen tai suljetun piirin kohdalla.
• Suunnittelu: Aksiaalinen kapeneva mäntä, taivutettu akselin muotoilu

▶Sisääntulon käyttöpaine

◆Pumppupu

Vähimmäispaine porteissa A tai B

P_{abs -abs -abs}------ 0,08 mA

Suljetuissa piireissä syöttöpaineen on oltava välillä 0,2MPa ja 0,6MPa, pumpun nopeudesta ja viskositeettihydraulisesta nesteestä riippuen

◆Moottori

Paine satamassa A tai B

Nimellinen paine PN = 35MPA

Huippupaine P_max= 40mPa

Porttien A ja B paineiden summa ei saa ylittää 70MPa (yksittäinen paine kummankin puolen enintään 40MPA)

▶Poistoaukko

◆Pumppupu

Nimellispaine --- P_N= 35mPa

Peapaine ----- P_max= 40mPa

Tapauspaine

▶Suurin sallittu tapauspaine (Port T)

PABS ---- 0,2MPA

▶ Öljyn lämpötila -alue

t_minii---- -25 ℃

t_max--- +80 ℃

▶ viskositeettialue

V_minii---- (lyhytaikaisille) 10 mm²/s

V_max--- (lyhyinä ajanjaksoina) 1000 mm²/s

▶ Optimaalinen käyttöviskositeetti

V_valita--- 16-36mm²/s

Tuoteominaisuus ja aksiaalimäntä Fix -pumpun/moottori A2F

Piirteet

▶ Korkean suorituskyvyn kiertoryhmä, jolla on hyvin todistettu pallomainen ohjausalue eduilla: itsekeskeinen pieni perifeerinen nopeus, korkea hyötysuhde.

▶ Vahvat liikkuvat laakerit kestävät pitkän käyttöiän.

▶ Aja -akseli, joka pystyy ottamaan säteittäisen kuormituksen.

▶ ISO -kiinnityslaippa, tasainen kiinteä siirtymä.

▶ Pumput/moottorit ja muuttuvat moottorit koosta 55.

▶ Voidaan käyttää yhdessä tulen kestävien nesteiden kanssa.

▶ Matala äänen sukupolvi.

Soveltaminen

Aksiaalimäntä Fix -pumppu/moottori A2F käytetään laajasti tekniikan koneissa, hiilikoneissa, maatalouden koneissa, metallurgisissa laitteissa, työstötyökaluissa jne.
