Kun ihmiset etsivät "suuntasäätöventtiili WE 4 Rexrothille", he etsivät yleensä yhtä teollisuuskoneiden yleisimmistä hydraulikomponenteista. Nimi voi kuitenkin olla hieman hämmentävä. Useimmat ihmiset tarkoittavat "WE 4:llä" Rexroth WE 6 -sarjan venttiiliä, jossa on 4-tietoiminto. "4" viittaa venttiilin neljään pääporttiin, kun taas "6" kertoo kokomerkinnän, joka vastaa alan standardin mukaista NG6- tai CETOP 3 -asennuskuviota.
Tällä erolla on merkitystä, koska jos tilaat osia tai suunnittelet järjestelmää, sinun on tiedettävä tarkalleen, minkä kanssa työskentelet. Tähän kategoriaan kuuluva Rexroth-suuntaventtiili on ollut hydraulijärjestelmien työhevonen vuosikymmeniä, ja on hyviä syitä, miksi se on edelleen suosittu tänään.

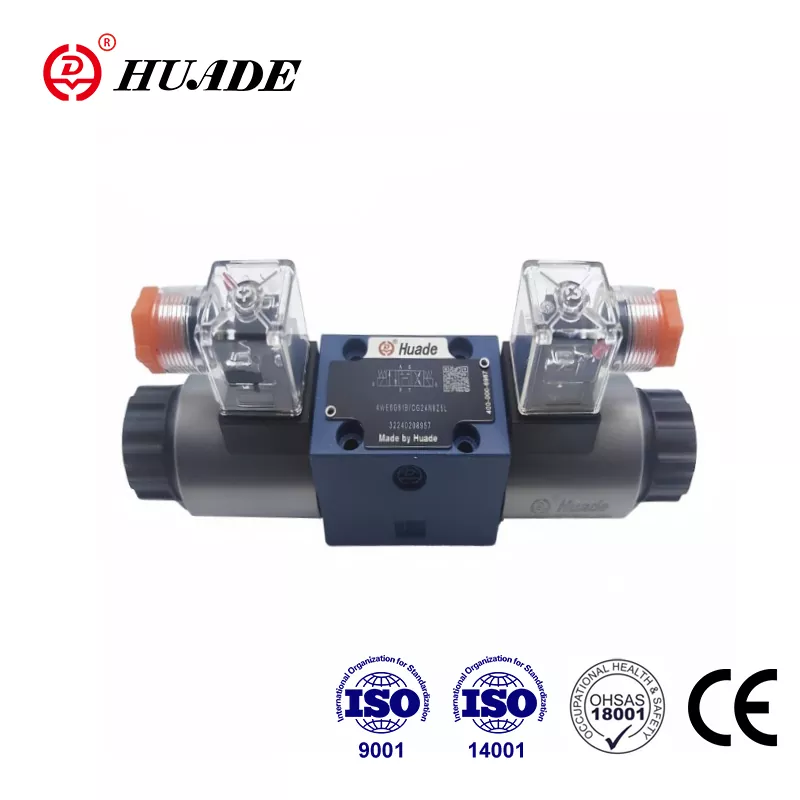

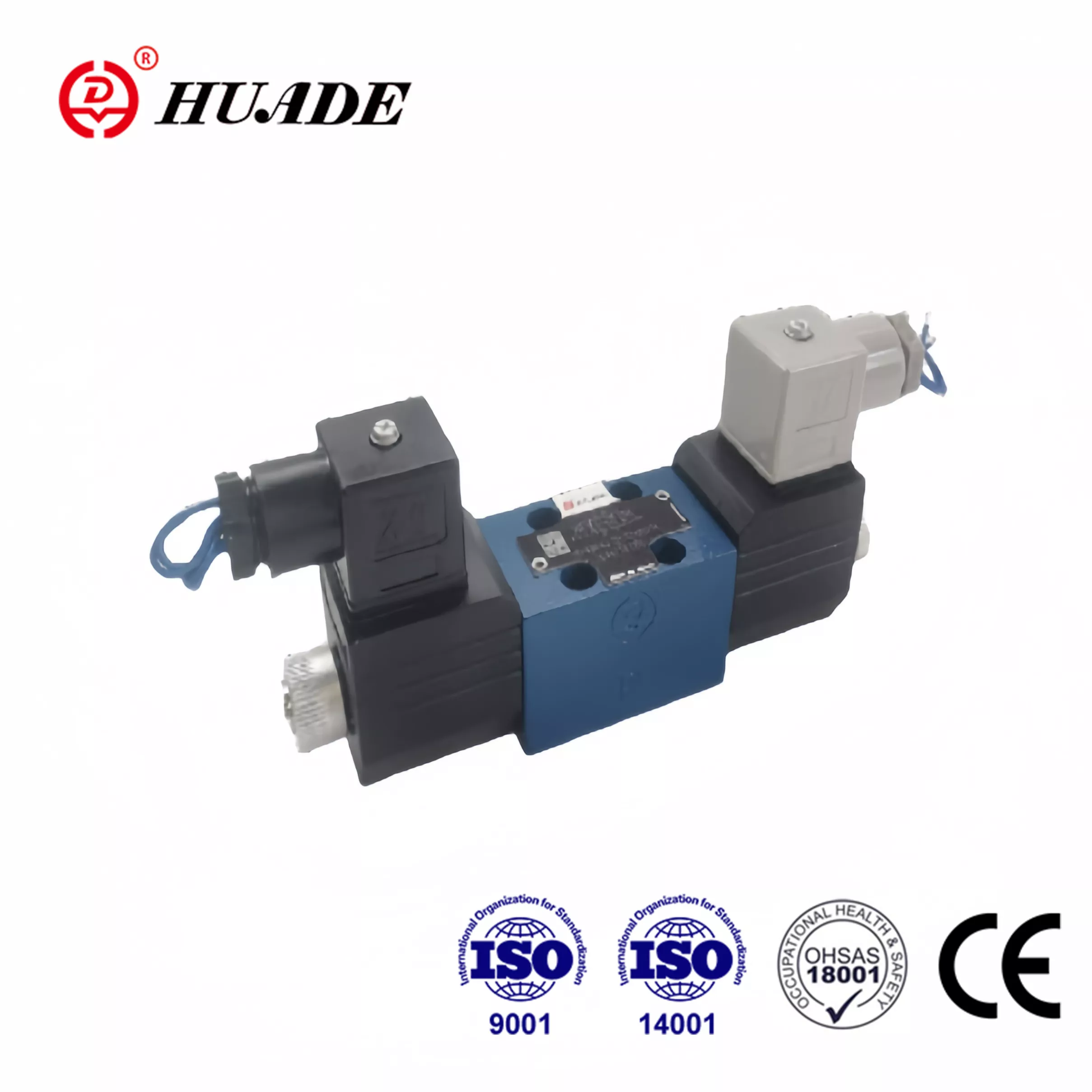

Mikä tekee Rexroth WE 6 -venttiilistä erityisen?
Rexroth WE 6 -suuntasäätöventtiili erottuu joukosta hydrauliventtiileitä, koska se pakkaa vakavan suorituskyvyn kompaktiin pakkaukseen. Tämä venttiili pystyy käsittelemään jopa 350 baarin paineita, mikä on noin 5076 psi, ja virtausnopeuksia jopa 80 litraa minuutissa, kun käytät DC-solenoidiversiota. AC-solenoidilla se laskee 60 litraan minuutissa, mutta se on silti runsaasti useimpiin teollisiin sovelluksiin.
Venttiili käyttää niin sanottua suoravaikutteista märkäpintaista solenoidirakennetta. Tämä tarkoittaa, että sähkömagneettinen kela asettuu hydrauliöljyyn ilman, että se menee liian tekniseksi, mikä auttaa jäähtymään ja tekee siitä hiljaisemman. Öljy voitelee myös liikkuvat osat, mikä pidentää venttiilin käyttöikää. Tämä eroaa joistakin halvemmista malleista, joissa solenoidi istuu öljyn ulkopuolella ja käy kuumana.
Tämä suuntasäätöventtiili erottaa todellisuudesta sen, miten se täyttää kansainväliset standardit. Asennuskuvio noudattaa ISO 4401-03-02-0-05 -standardia, joka on sama kuin amerikkalainen NFPA D03 -standardi. Tämä standardointi tarkoittaa, että voit vaihtaa Rexroth-venttiilin toisen valmistajan NG6-venttiiliin vaihtamatta asennuslevyä tai putkistoa. Se on iso asia, kun huoltat vanhoja laitteita tai yrität hankkia osia nopeasti.
4-suuntaisen toiminnon ymmärtäminen
Kun puhumme 4-tiesuuntaisesta ohjausventtiilistä, kuvailemme, kuinka venttiili ohjaa hydraulivirtausta. Venttiilissä on neljä pääporttia, tyypillisesti merkitty P, T, A ja B. Portti P liitetään pumppuun ja tuo paineistettua hydraulinestettä. Portti T liitetään säiliöön ja sieltä neste palaa. Portit A ja B liitetään hydraulisylinteriin tai moottoriin.
Rexroth WE 6 -venttiili voidaan konfiguroida 4/3-venttiiliksi, joka tarkoittaa neljää porttia ja kolmea asentoa, tai 4/2-venttiiliksi, jossa on neljä porttia ja kaksi asentoa. Kolmiasentoinen versio on yleisempi, koska se antaa sinulle neutraalin keskiasennon, jossa venttiili palaa, kun sammutat sähköisen signaalin.
Erilaiset keskiasennot tekevät eri asioita. Suljettu keskus, jota Rexroth kutsuu "C"-puolaksi, estää kaikki keskiasennossa olevat portit, mutta yhdistää A:n ja B:n säiliöön. Tämä on hyödyllistä, kun sinun on pidettävä kuorma paikallaan. Avoin keskus, joka on merkitty kirjaimella "G" tai "T" Rexrothin järjestelmässä, yhdistää pumpun suoraan vapaa-asennossa olevaan säiliöön samalla, kun se estää A:n ja B:n. Tätä käyttäisit kiinteätilavuuksisen hammaspyöräpumpun kanssa, koska se antaa pumpun tyhjentyä, kun mikään ei liiku.
Myös "E" kelakokoonpano on suosittu. Se estää pumpun, mutta yhdistää A, B ja T yhteen keskellä. Ja jos tarvitset maksimaalista pitovoimaa, "H"-kela estää kaikki neljä porttia täysin vapaa-asennossa. Tätä koneistajat käyttävät työskentelypuristimissa, koska käytännöllisesti katsoen ei vuotoa, kun puristin on asetettu.
Kuinka Rexroth-venttiili verrataan kilpailuun
NG6-suuntaventtiilimarkkinat ovat kilpailevia, ja Parker Hannifin ja Eaton Vickers tarjoavat vastaavia tuotteita. Kaikki kolme päämerkkiä valmistavat venttiileitä, jotka fyysisesti vaihtavat toisiaan, koska ne noudattavat samaa CETOP 3 -standardia. Tämä tekee ostopäätöksestäsi riippuvainen suorituskyvyn yksityiskohdista, hinnasta ja siitä, kuinka nopeasti saat venttiilin.
Rexroth WE 6 ja Vickers DG4V-3 ovat molemmat maksimissaan 80 litraa minuutissa ja 350 baaria pääporteissa. Parkerin D3W-sarja väittää suuremman virtauskapasiteetin, jopa 150 litraa minuutissa samalla D03-jalanjäljellä. Sillä voi olla merkitystä, jos ylität rajoja, mutta useimmissa sovelluksissa Rexroth-venttiili tarjoaa runsaasti kapasiteettia.
Yksi alue, jossa erot näkyvät, on säiliöaukon paineluokitus. Rexroth-venttiili sallii tyypillisesti 160 baarin vastapaineen T-porttiin tietyille kelatyypeille. Parkerin D3W nousee 210 baariin ja Vickers DG4V-3 korkean suorituskyvyn versio käsittelee 207 baaria. Jos sinulla on pitkät paluulinjat tai joudut hallitsemaan vastapainetta, tämä saattaa vaikuttaa valintaasi.
Hinnaltaan Rexrothin suuntaventtiili maksaa yleensä noin 255 puntaa perusyksikölle, vaikka hinnat vaihtelevat kokoonpanon ja ostopaikan mukaan. Löydät nämä venttiilit teollisilta jakelijoilta, eBaysta käytetyille tai ylijäämäisille yksiköille ja suurimpien toimittajien, kuten RS Onlinen, kautta.
Miksi nesteiden puhtaus on tärkeämpää kuin uskotkaan
Tässä on asia, joka saa monet ihmiset epävarmaksi Rexroth WE 6 -venttiilistä. Vaikka se on rakennettu lujaksi ja kestää 350 baarin painetta, se on yllättävän herkkä likaiselle hydrauliöljylle. Tarkkuussovitus kelan ja reiän välillä mahdollistaa venttiilin tiivistyksen korkeassa paineessa, mutta sama tiukka välys, yleensä 3-13 mikronia, tarkoittaa, että hiukkaset voivat tukkia asioita.
Kun epäpuhtaudet joutuvat tähän pieneen aukkoon, ne luovat sen, mitä teollisuus kutsuu spool stictioniksi tai silt lockiksi. Kela juuttuu eikä liiku, vaikka solenoidi olisi jännitteellä. Jos käytät AC-solenoideja, tämä voi itse asiassa polttaa käämin, koska se pysyy korkean käynnistysvirran tilassa sen sijaan, että se laskee pitovirtaan kelan liikkuessa.
Rexroth määrittelee, että hydraulijärjestelmäsi tulee säilyttää ISO 4406 -puhtausluokan 20/18/15. Se ei ole vain ehdotus. Hyvä suodatus ja epäpuhtauksien pitäminen poissa järjestelmästäsi on luultavasti tärkein yksittäinen asia, jonka voit tehdä pitääksesi suuntasäätöventtiilit toiminnassa luotettavasti. Se on tärkeämpää kuin kalleimman venttiilin ostaminen tai sähköisten ohjainten ylisuunnittelu.
Asianmukaiseen huoltorutiiniin kuuluu suodatinelementtien tarkastus paine-eroon perustuen, öljyn pitäminen viileänä ja sen varmistaminen, ettei vettä pääse järjestelmään. Vanha hydraulinen sanonta on pitää öljysi "puhtaana, viileänä ja kuivana", ja se todella on avain venttiilin pitkään käyttöikään.
Sähköliitännät ja suojaukset
Rexroth WE 6 -venttiilissä on erilaisia jännitevaihtoehtoja. Saat 24 VDC:n, mikä on yleistä liikkuvissa laitteissa ja uudemmissa teollisuuskoneissa. Siellä on myös 230 VAC vanhemmille teollisuusjärjestelmille ja 110 VDC joihinkin erikoissovelluksiin. AC- ja DC-solenoidit ovat vaihdettavissa samassa venttiilirungossa, mikä antaa sinulle joustavuutta, jos päivität järjestelmää.
Kun katkaiset virran solenoidiventtiilistä, se synnyttää jännitepiikin. Tämä on vain fysiikkaa, mutta se voi aiheuttaa ongelmia ohjauselektroniikassa, jos et käsittele sitä oikein. Tarvitset joko ulkoisen ylijännitesuojan sähköpaneeliisi tai voit tilata venttiilin liittimellä, jossa on sisäänrakennettu häiriönvaimennus.
Venttiili tarjoaa myös manuaalisia ohitusvaihtoehtoja. Vakiomanuaalisen ohituksen avulla teknikko voi siirtää kelaa painamalla painiketta, kun virta on katkaistu. Tämä on korvaamatonta vianetsinnän tai käyttöönoton aikana. Siellä on myös sienipainikevaihtoehto, jossa on pidätin, joka lukitsee venttiilin manuaaliseen asentoon, kunnes vedät sen takaisin ulos.
Milloin käyttää tätä venttiiliä ja milloin etsiä muualta
Rexroth WE 6 -suuntasäätöventtiili on erinomainen yksinkertaisessa on-off-ohjauksessa. Jos tarvitset hydraulisylinterin ulos- tai sisäänvetämiseen tai moottorin käynnistystä ja peruuttamista varten, tämä venttiili tekee työn luotettavasti ja taloudellisesti. Se on vakiovaruste rakennuskoneissa, maatalouskoneissa, työstökoneissa ja yleisessä teollisuushydrauliikassa.
Mitä tämä venttiili ei tee, on suhteellinen ohjaus. Et voi muuttaa virtausnopeutta tai säätää toimilaitteen nopeutta sujuvasti yksinkertaisella suuntasäätöventtiilillä. Jos tarvitset sitä, etsit sen sijaan Rexrothin 4WRA- tai 4WREE-suhteellisia venttiilisarjoja. Näissä venttiileissä on suhteelliset solenoidit, elektroninen takaisinkytkentä ja asentoanturit, joiden avulla voit ohjata kelan asentoa jatkuvasti analogisen signaalin perusteella.
Kustannusero on merkittävä. Suhteellinen suuntaventtiili voi maksaa yli 2 000 dollaria, kun taas perussuuntainen WE 6 -suuntaventtiili maksaa siitä murto-osan. Sovelluksissa, jotka tarvitsevat vain erillisiä paikkoja, ylimääräisen rahan käyttäminen suhteelliseen ohjaukseen ei ole järkevää. Yksinkertaisempi venttiili on luotettavampi, helpompi huoltaa ja tekee juuri sen mitä tarvitset.
Vaarallisiin paikkoihin Rexroth tarjoaa räjähdyssuojattuja versioita WE 6 -venttiilistä, joilla on Ex ib IIC T6 -luokitukset. Näitä käyttäisit kemiantehtaissa tai öljynjalostamoissa, joissa on räjähdysvaarallinen ilmaseos. Venttiilin rakenne on sama, mutta sähkökomponentit täyttävät luontaiset turvallisuusstandardit.
Asennus- ja järjestelmäsuunnittelunäkökohdat
Rexroth-suuntaventtiilin oikea asennus vaikuttaa suuresti sen toimivuuteen. Venttiili kiinnitetään alalevyyn, joka kiinnitetään jakotukkiin tai hydraulilohkoon. Alalevyssä on portaat, jotka yhdistetään putkistoon. Varmista, että käytät CETOP 3 -alilevyä, joka vastaa venttiilin porttimallia.
Voit asentaa venttiilin mihin tahansa suuntaan, mutta sinun on harkittava lämmönpoistoa. Alalevyn lämmönjohtavuuden tulee olla vähintään 36,2 W/mK, ja jos asennat useita venttiilejä samaan jakotukkiin, jätä vähintään 55 mm:n etäisyys keskusten välillä. Solenoidikäämit voivat pyöriä 90 astetta, mikä auttaa, kun työskentelet ahtaissa tiloissa tai haluat suunnata sähköliitännät tietyllä tavalla.
Yksi asia, johon on kiinnitettävä huomiota, on virtausrajat. Vaikka venttiilin teho on 80 litraa minuutissa, jos järjestelmäolosuhteet saattavat nostaa virtauksia transienttien tai kytkennän aikana, sinun on asennettava patruunakaasu painelinjaan. Ilman tätä vaarana on kelan värähtely tai epäsäännöllinen käyttäytyminen, kun käytät lähellä venttiilin kapasiteettirajaa.
Säiliön aukon paineraja on toinen suunnittelunäkökohta. Jos kelatyypeissä on merkintä "A" tai "B", jos käytät painetta, joka saattaa nostaa säiliön portin yli 160 baariin, sinun on käsiteltävä tätä porttia tyhjennyslinjana paluulinjan sijaan. Joko ohjaa se erikseen säiliöön minimaalisella vastapaineella tai valitse eri venttiili, jolla on korkeammat säiliön aukkojen arvot.
Yleisten ongelmien vianmääritys
Kun Rexroth-suuntaventtiilillä varustettu hydraulijärjestelmä ei toimi kunnolla, on olemassa looginen tapa selvittää, mikä on vialla. Aloita manuaalisella ohituksella. Jos voit siirtää kelaa manuaalisesti ja toimilaite toimii, ongelmasi on sähköinen. Tarkista virtalähde, johtoliitännät ja ohjaussignaalit. Jos manuaalinen ohitus ei myöskään liikuta kelaa, sinulla on mekaaninen ongelma.
Mekaaniset ongelmat johtuvat yleensä saastumisesta tai vauriosta. Jos venttiili on käynyt likaisessa öljyssä, kela saattaa olla jumissa. Voit joskus vapauttaa sen kiertämällä manuaalista ohitusta napauttamalla kevyesti venttiilin runkoa, mutta jos kontaminaatio on vakavaa, sinun on purettava ja puhdistettava venttiili tai vaihdettava se.
Sähköhäiriöt näkyvät usein palaneina solenoidikäämeinä. Jos mittaat äärettömän vastuksen kelan liittimistä, käämi on auki ja se on vaihdettava. Matala vastus voi olla merkki oikosulusta. Normaalit tasavirtakelat lukevat tyypillisesti 10-50 ohmia jännitteen nimellisarvosta riippuen. AC-kelojen lukema on pienempi, usein noin 3-8 ohmia.
Vuoto on toinen yleinen ongelma vanhemmissa venttiileissä. Tiivisteet, jotka estävät öljyn vuotamisen ulkopuolelta, ja tiiviste, joka estää sisäisen vuodon kelan ohi, kuluvat molemmat ajan myötä. Ulkoiset vuodot ovat ilmeisiä, mutta sisäinen vuoto näkyy ajautuvina toimilaitteita tai pitovoiman menetystä. Tiivistesarjan vaihtaminen yleensä korjaa tämän, ja Rexroth tarjoaa yksityiskohtaiset uudelleenrakennusohjeet huoltodokumentaatiossaan.
Isompi kuva hydraulisesta ohjauksesta
Rexroth WE 6 -suuntasäätöventtiili edustaa kypsää tekniikkaa, joka on osoittautunut vuosikymmenien teollisessa käytössä. Se ei ole modernien standardien mukaan näyttävä tai huipputekninen, mutta se on juuri sitä mitä haluat luotettavalta hydrauliohjaukselta. Venttiili tekee yhden tehtävän hyvin, se on rakennettu laatustandardien mukaan ja noudattaa alan käytäntöjä, mikä tekee siitä helpon työskennellä.
Järjestelmiin, jotka tarvitsevat yli 80 litraa minuutissa, Rexroth tarjoaa WEH-sarjan pilottiohjattuja venttiileitä. Nämä käyttävät pientä WE 6 -tyyppistä venttiiliä pilottivaiheena paljon suuremman pääkelan ohjaamiseen. WEH-sarja skaalautuu NG32 kokoon ja kestää yli 1000 litraa minuutissa. Se, että jopa nämä suuret venttiilit luottavat WE 6 -malliin pilottivaiheessa, osoittaa, kuinka perustavanlaatuinen tämä venttiiliarkkitehtuuri on hydrauliselle ohjaukselle.
Kun määrität suuntasäätöventtiiliä uudelle järjestelmälle tai vaihdat sen olemassa oleviin laitteisiin, Rexroth WE 6 -sarja ansaitsee vakavan harkinnan. Se tarjoaa korkean painekapasiteetin, hyvät virtausarvot ja todistetusti luotettavuuden, kun ylläpidät hydraulijärjestelmääsi oikein. Standardoitu asennus tarkoittaa, että et ole lukittu yhteen toimittajaan, mutta Rexrothin suunnittelun laatu ja tuki tekevät niistä vankan valinnan tälle tärkeälle komponentille.
Kun ymmärrät, mitä "WE 4" todella tarkoittaa, tunnet suorituskyvyn rajat ja ymmärrät, miksi nesteen puhtaus on niin tärkeää, saat kaiken irti näistä venttiileistä. Olitpa huoltamassa liikkuvaa kalustoa, suunnittelemassa uutta teollisuuskonetta tai vianetsintää hydraulijärjestelmää, joka ei toimi kunnolla, Rexroth-suuntaventtiili on käytännöllinen ja tehokas ratkaisu hydrauliikan ohjaustarpeisiin.
