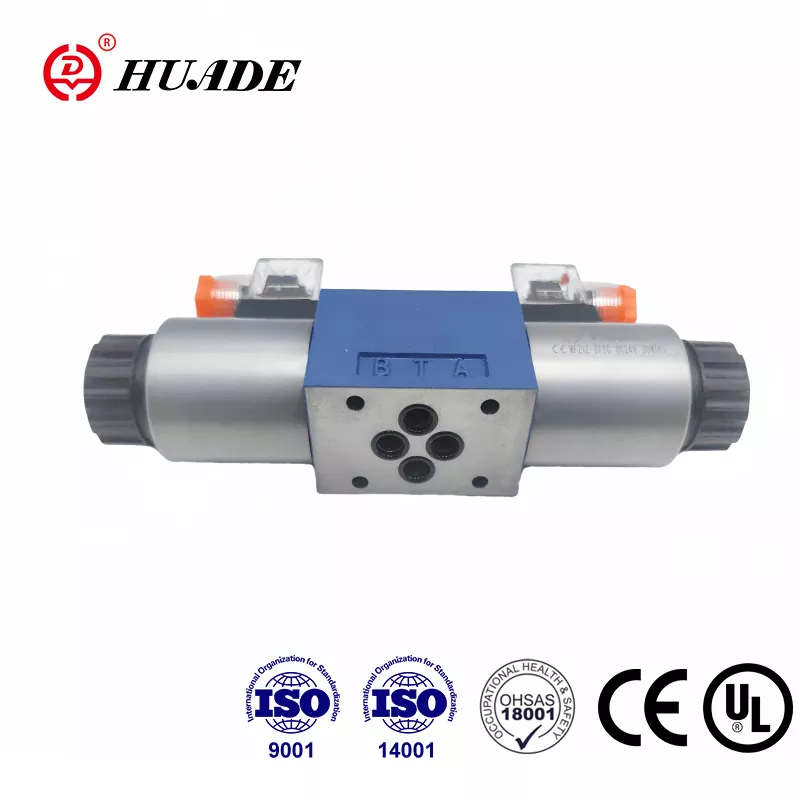

Yhteistyö Rexrothin kanssa kahdesti vuodesta 1979 lähtien, Huade Hydraulicista on tullut Kiinan hydrauliteollisuuden johtava valmistaja. Huade® suuntaluistiventtiili tyyppi 4WE 10 D on Rexroth-tuotteiden korvike. Solenoidisuuntaventtiilisarja on läpäissyt CE- ja UL-sertifikaatit. Nämä venttiilit ovat kilpailukykyisiä tunnettujen, hyvälaatuisten ja halvempien tuotteiden kanssa. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Huade® on erinomainen tuotemerkki Kiinan hydrauliteollisuudessa. Huade® hydrauliset suuntaventtiilit ovat mukana monissa kansallisissa teknisten ja puolustustarvikkeiden muutosprojekteissa edistääkseen puolustustarvikkeiden modernisointia.
|
Käyttöpaine max. |
Portit A.B.P (MPa) |
31.5 asti |
|
Portit T (MPa) |
16 |
|
|
Virtaus max (l/min) |
120 |
|
|
Poikkileikkaus (kytkentäasento 0): |
Symbolilla Q n. 6 % nimellisalasta |
|
|
Paine nestettä |
Mineraaliöljyt (NBR-tiivisteille) tai fosfaattiesteri (FPM-tiivisteille) |
|
|
Painenesteen lämpötila-alue （℃) |
-30+80 |
|
|
Viskositeettialue (mm2/s) |
2,8-500 |
|
|
Paino (kg) |
Venttiili 1 solenoidilla |
5,1 (DC), 4,3 (AC) |
|
Venttiili 2 solenoidilla |
6,7 (DC), 5,1 (AC) |
|
Ominaisuudet:
▶ Suorasolenoidikäyttöinen suuntaluistiventtiili vakiona
▶ Märkäpintaiset DC- tai AC-solenoidit irrotettavilla keloilla
▶ Täydelliset ääriviivat
▶ Kelat voidaan vaihtaa avaamatta painetiivistä kammiota
▶ Valittavissa joko keskus- tai yksittäiset sähköliitännät
▶ Valinnainen käsinvaihto
▶ Pitkä käyttöikä
▶ Siirtokuvio Din 24 340 lomakkeelle A, ISO 4401 ja CETOP - RP 121H
Suuntaventtiilit 4WE 10 käsittävät periaatteessa kotelon (1), yhden tai kaksi solenoidia (2), ohjauskelaa (3) ja yhden tai kaksi palautusjousta (4). Lepotilassa ohjauskela (3) pidetään keskiasennossaan tai alkuasennossaan palautusjousien (4) avulla (paitsi impulssirullien tapauksessa). Ohjauskelaa (3) ohjataan märillä tappisolenoideilla (2). Solenoidin (2) voima vaikuttaa ohjauskelaan (3) ja siirtää sen lepoasennosta haluttuun pääteasentoon. Tämä mahdollistaa vapaan virtauksen P:stä A:hen ja B:stä T:hen tai P:stä B:hen ja A:sta T:hen.
Kun solenoidi (2) on jännitteettömänä, ohjauskela (3) palautetaan alkuperäiseen asentoonsa palautusjousen (4) avulla.
Valinnainen käsinvaihto (5) sallii ohjauskelan (3) siirtämisen ilman, että solenoidit kytketään päälle.
WE 10 30B -sarjan rakennekaavio
1. Neste on suodatettava. Suodattimen vähimmäishienoisuus on 20 ㎛.
2. Säiliön tulee olla tiivis ja ilman sisääntuloon on asennettava ilmansuodatin.
3. Tuotteet ilman alakilveä poistettaessa tehtaalta.
4. Venttiilin kiinnitysruuvit on valittava ja käytettävä mallikirjan mukaisesti.
5. Venttiiliin liitetyn pinnan karheus on 0,8.
6. Vastakappaleen pintakäsittely on 0,01/100 mm.
