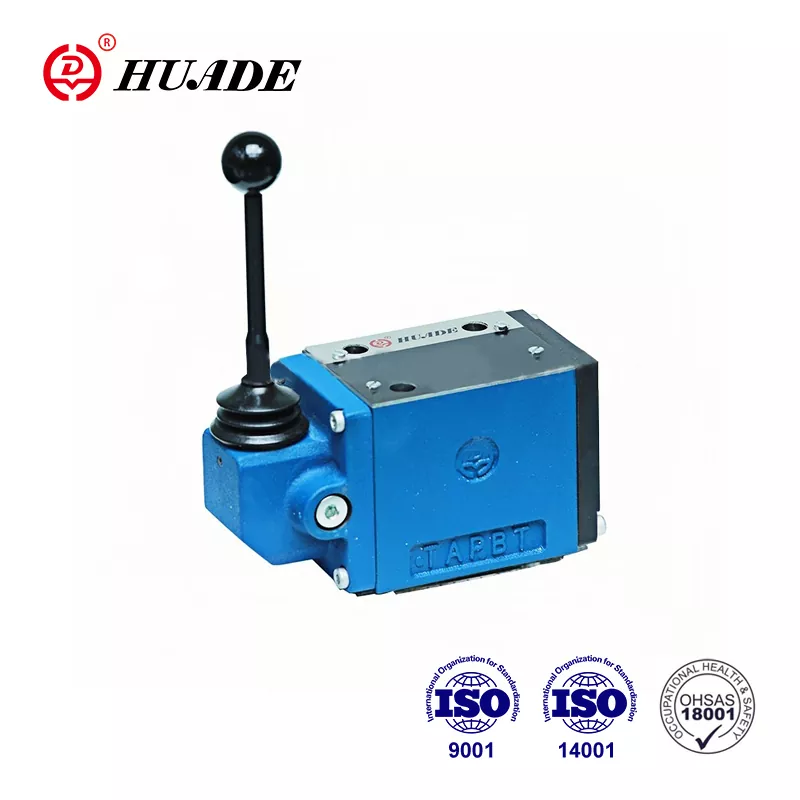

Suuntaohjausventtiili WMM 10
  • Suuntaohjausventtiili WMM 10Suuntaohjausventtiili WMM 10

Suuntaohjausventtiili WMM 10

• Tuoteominaisuudet: Käsivivustetut, jousen palautus/pidättäminen valinnainen, rexroth-yhteensopiva muotoilu, jolla on parempi luotettavuus
• Tekniset tiedot: koko 10, enimmäispaine 31,5mPa (A, B, P -portit), maksimivirta 120 litraa/min, sub -asennus
• Sovellukset: rakennuskoneet, kemialliset laitteet, kevyet teollisuuskoneet, veturit

Huade on kiinalainen tunnettu valtion omistama yritys, joka on erikoistunut hydrauliseen ohjaustekniikkaan. Huade® WMM 10 -venttiilit voivat täysin korvata saman sarjan, jonka Rexroth tarjoaa kahdesta pitkäaikaisesta yhteistyökokemuksesta Rexrothin kanssa. Se on kilpailukykyinen laadulla ja alhaisemmalla hinnalla. Tällä suuntaventtiilillä on ilmainen huoltopalvelu yhden vuoden takuujaksolla. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Huaden hydraulisia venttiilejä käytetään laajasti armeijan ja muiden alojen takia ylemmän suorituskyvyn vuoksi.

Suuntaohjausventtiilin WMM 10 tuoteparametri 10

Tekniset tiedot (näiden parametrien ulkopuolella olevia sovelluksia. Ota yhteyttä meihin!)

Koko

10

Enimmäis
työpaine

Portti A. B. P (㎫)

31.5.5

Portti T (㎫)

15

Suurin virtaus (l/min)

120

Virtauksen poikkileikkaus (ohjausasento 0)

Symbolille Q 6% nimellis poikkileikkauksesta

Symbolille W 3% nimellis poikkileikkauksesta

Paineeneste

Mineraaliöljyt (NBR -tiivisteelle) tai
 fosfaattiesteri (FPM -tiivisteelle)

Paineenesteen lämpötila -alue (℃)

-30 ~+80

Viskositeettialue (MM2/S)

2,8 - 500

Paino (kg)

Noin3.3

Kahvan ohjausteho (n)

pidätyksen kanssa noin 16 ~ 23

ilman pidättämistä noin20 ~ 27


Suuntaohjausventtiilin WMM 10 tuoteominaisuus ja levitys

Ominaisuudet:

▶ Suora käytetty suuntaviivaventtiili käsinvivulla

▶ kevään palautuksella tai pidättämisellä, valinnainen

▶ jakoasennukseen

▶ Siirtokuvio DIN 24 340 -muoto A, ISO 4401 ja Cetop - RP 121H


Sovellus:

Suuntaventtiilin tyyppi WMM 10 hyväksyy levyliitännät, joiden etuna on pieni koko, suuri virtauskyky ja hyvä luotettavuus verrattuna muihin kotimaan sarjaventtiileihin. Sitä käytetään laajasti rakennuskoneissa, kemiallisissa koneissa, kevyissä teollisuuskoneissa, vetureissa ja muissa toimialoissa.

Suuntaohjausventtiilin WMM 10 toiminnot, osat ja symbolit

Tyyppi WMM 10 -venttiilit ovat käsivivua käyttäviä suuntaviivan venttiilejä. Ne hallitsevat virtauksen alkua, pysähtymistä ja suuntaa.

Suuntaventtiilit käsittävät pohjimmiltaan kotelon①, käsivivut, ohjausaltaat ③, samoin kuin yksi tai kaksi paluujousta. Käyttämättä toiminnassa ohjauskela③ pidetään neutraalissa tai sen alkuasennossa paluulomilla ④. Ohjauskela③ aktivoidaan käsivivulla ②, tämä toimii nivelen ja tapin kautta suoraan ohjauskeloon ③. Kuoli siirretään siten lepoasennostaan vaadittavaan kytkettyyn asentoon. Kun käsivipu ② on palautettu kytkettyyn asentoon nollaan, kela ③ palautetaan neutraaliin asentoon palautusjousien kautta ④.


Tyyppi 4WMM ../ F .. (pidättämällä)

Nämä venttiilit ovat joko 2 tai 3 aseman suuntaohjausventtiiliä, jotka on varustettu pidätykseen, joka toimii kaikissa kytkettyissä asennoissa


Leikkausnäkymä tyypistä WMM10 ... 30b

Patruunan kaasu
