Suuntaohjausventtiili WMM 6
  • Suuntaohjausventtiili WMM 6Suuntaohjausventtiili WMM 6
  • Suuntaohjausventtiili WMM 6Suuntaohjausventtiili WMM 6

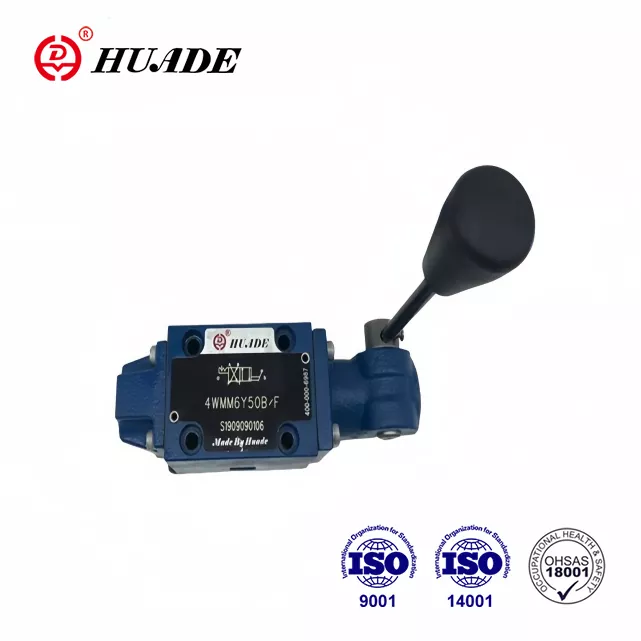

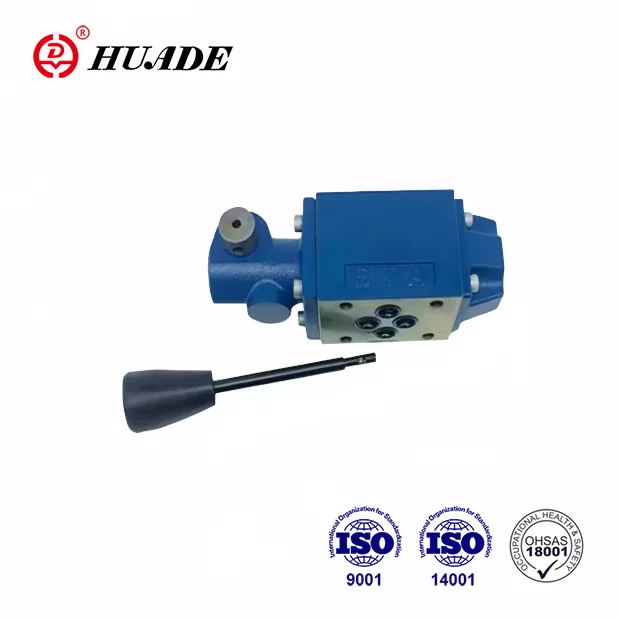

Suuntaohjausventtiili WMM 6

• Tuoteominaisuudet: Käsivipuun toiminta, Rexroth-yhteensopiva suunnittelu, jousen palautus/pidätysvaihtoehdot
• Tekniset tiedot: koko 6/10/16/25, enimmäispaine 31,5-35 MPa, virtaus 60-450 l/min
• Sovellukset: Rakennuskoneet, kemialliset laitteet, teollisuusjärjestelmät

WMM 6 -venttiilit voivat kokonaan korvata saman Rexroth®-mallin, joka johtuu kahdesta pitkäaikaisesta yhteistyökokemuksesta Huaden ja Rexrothin välillä. Huade® WMM 6: n hinta on järkevämpi. Se on kilpailukykyinen hyvällä ja alhaisemmalla hinnalla. Huadella on yli 750 kappaletta tuotantolaitteita, jotka on tuotu Yhdysvalloista, Japanista, Saksasta ja Sveitsistä. Se aiheuttaa suurta stressiä laatuun erittäin tiukan testausjärjestelmän avulla. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Se on luotettava kansallinen tuotemerkki Kiinassa. Huaden hydraulisia venttiilejä käytetään laajasti armeijan ja muiden alojen takia ylemmän suorituskyvyn vuoksi.

Suuntaohjausventtiilin WMM 6 tuoteparametri

Tekniset tiedot (näiden parametrien ulkopuolella olevia sovelluksia. Ota yhteyttä meihin!)

Koko

6

10

16

25

Enimmäis
työpaine

Portti A. B. P (㎫)

31.5.5

35

Portti T (㎫)

klo 16

15

25

25

Suurin virtaus (l/min)

60 -vuotiaana

100

300

450

Virtauksen poikkileikkaus (ohjausasento 0)

Symbolille Q 6% nimellis poikkileikkauksesta
Symbolille W 3% nimellis poikkileikkauksesta

Symbolille Q, V, 16% nimellis poikkileikkauksesta
Symbolille W 3% nimellis poikkileikkauksesta

Paineeneste

Mineraaliöljyt (NBR -tiivisteelle) tai
 fosfaattiesteri (FPM -tiivisteelle)

Paineenesteen lämpötila -alue (℃)

-30 ~+80

Viskositeettialue (MM2/S)

2,8 - 500

Paino (kg)

Noin1.4

Noin3.3

noin 8

Noin17

Kahvan ohjausteho (n)

ilman paluupainetta noin20
Ilman paluupainetta noin30

pidätyksen kanssa noin 16 ~ 23
ilman pidättämistä noin20 ~ 27

Noin 75

Noin.120


Suuntaohjausventtiilin WMM 6 tuoteominaisuus ja levitys

Ominaisuudet:

▶ Suora käytetty suuntaviivaventtiili käsinvivulla

▶ kevään palautuksella tai pidättämisellä, valinnainen

▶ jakoasennukseen

▶ Pieni koko, suuri virtauskyky ja hyvä luotettavuus

▶ Siirtokuvio DIN 24 340 -muoto A, ISO 4401 ja Cetop - RP 121H


Sovellus:

Suuntaventtiili Tyyppi WMM 6 voidaan käyttää yhdessä muiden samankokoisten voileipäventtiilien kanssa. Sitä käytetään laajasti rakennuskoneissa, kemiallisissa koneissa, kevyissä teollisuuskoneissa, vetureissa ja muissa toimialoissa.

Suuntaohjausventtiilin WMM 6 toiminnot, osa ja symbolit

WMM 6 -suuntaventtiilit ovat käsin vivut käyttävät suuntaviivan venttiilit. Ne hallitsevat virtauksen alkamista, pysähtymistä ja suuntaa.

Suuntaventtiilit käsittävät pohjimmiltaan kotelon①, käsivivut, ohjausaltaat ③, samoin kuin yksi tai kaksi paluujousta. Käyttämättä toiminnassa ohjauskela③ pidetään neutraalissa tai sen alkuasennossa paluulomilla ④. Ohjauskelot aktivoidaan käsivivulla ②, tämä toimii nivelen ja nastalla suoraan ohjauskelalle ③. Kuoli siirretään siten lepoasennostaan vaadittavaan kytkettyyn asentoon. Kun käsivipu ② on palautettu kytkettyyn asentoon nollaan, kela ③ palautetaan neutraaliin asentoon palautusjousien kautta ④.


Tyyppi 4WMM ../ F .. (pidättämällä)

Nämä venttiilit ovat joko 2 tai 3 aseman suuntaohjausventtiiliä, jotka on varustettu pidätykseen, joka toimii kaikissa kytkettyissä asennoissa


Leikkausnäkymä tyypin WMM 6


Patruunan kaasu
