Suuntaohjausventtiili WE 4 rexrothille
  • Suuntaohjausventtiili WE 4 rexrothilleSuuntaohjausventtiili WE 4 rexrothille
  • Suuntaohjausventtiili WE 4 rexrothilleSuuntaohjausventtiili WE 4 rexrothille

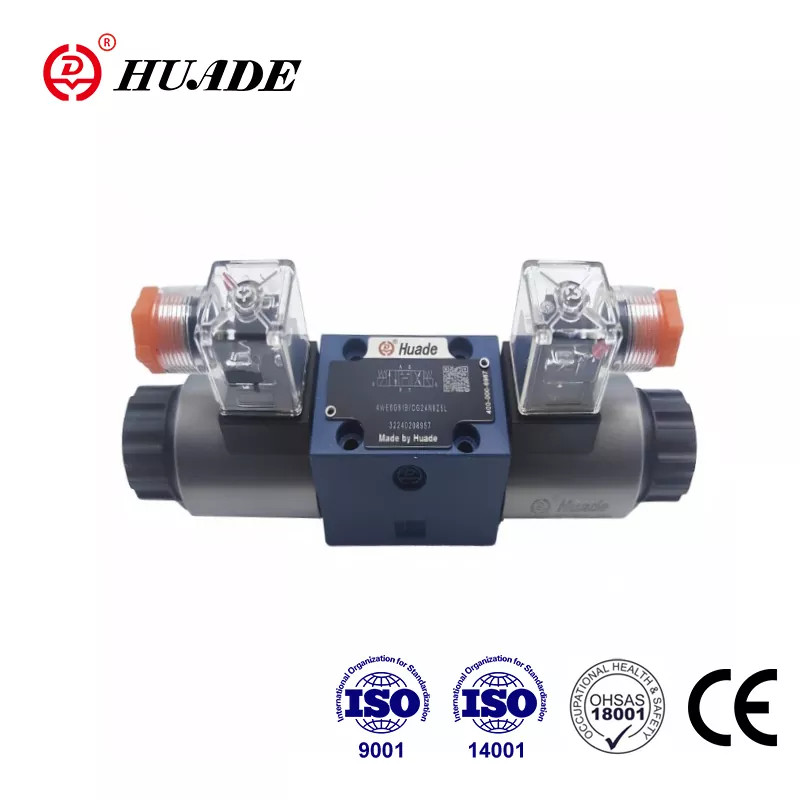

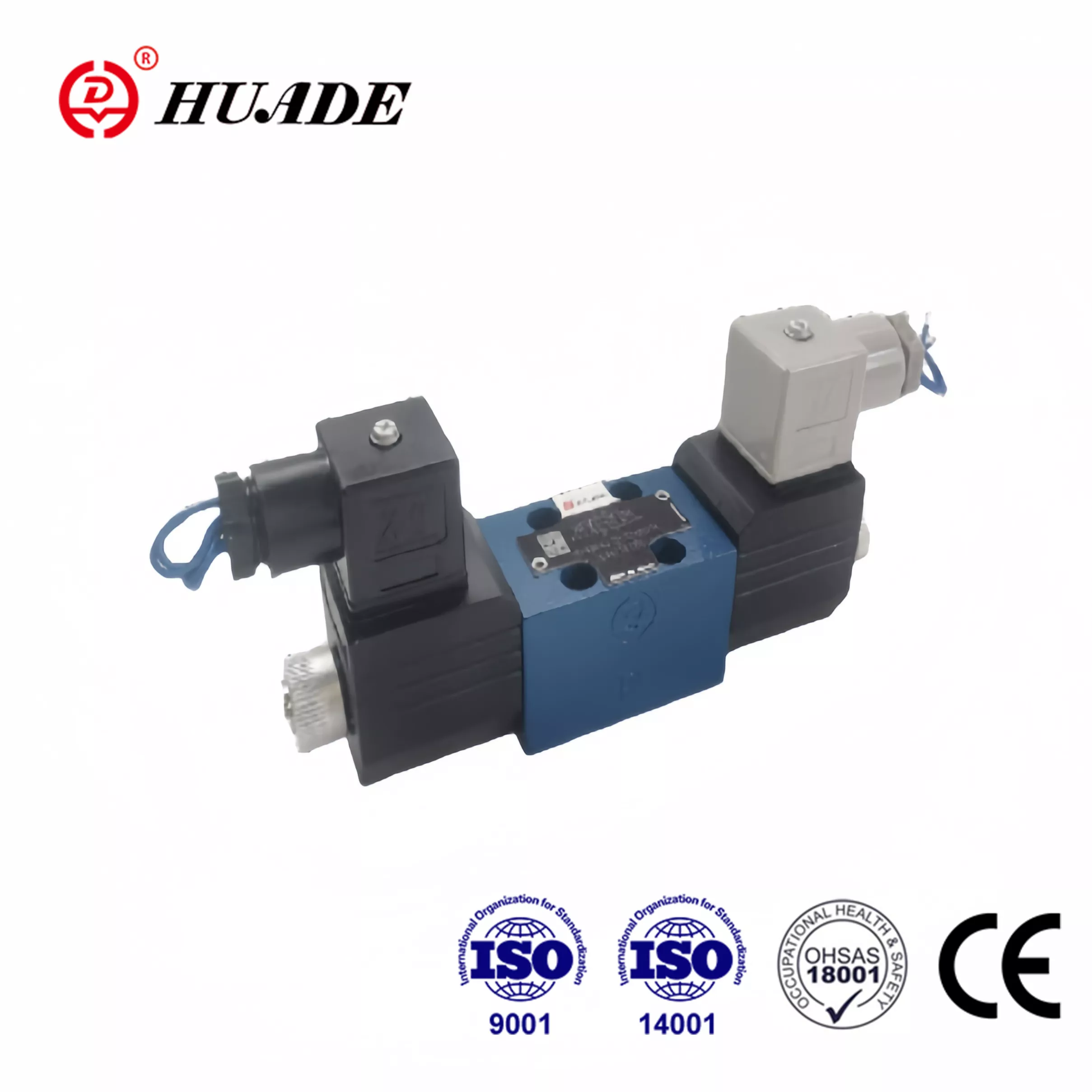

Suuntaohjausventtiili WE 4 rexrothille

• Tuoteominaisuudet: Solenoidi-toimenpidotettu kelaventtiili, Rexroth-yhteensopiva suunnittelu, CE-sertifioitu, märkätapin solenoidit
• Tekniset tiedot: Max -paine 21MPA, virtaus jopa 25 litraan/min, ISO 4401 -siirtokuvio
• Sovellukset: tekniikan koneet, metallurgia, työstötyökalut, ympäristönsuojelu, laivanrakennus, ilmailutila

Kiinan ja Saksan hallitusten välinen strateginen yhteistyö vuodesta 1979 Huade on sisällyttänyt huipputeknologian Rexrothista. Huade® WE 4 -suuntainen kelaventtiili on edullinen vaihtoehto samalla mallilla, jota Rexroth tarjoaa. Huade aiheuttaa suurta stressiä laatuun. Huadella on tiukka testausjärjestelmä varmistaakseen, että jokaisella suuntaventtiilillä on parempi suorituskyky. Solenoidventtiilisarja on läpäissyt CE -sertifikaatin. Huade® -hydrauliventtiilejä käytetään laajasti suunnittelu- ja rakennuskoneissa, metallurgiassa, työstötyökaluissa, ympäristönsuojelussa, laivanrakennuksessa, ilmailu-, rautatieliikenteen, öljy- ja petrokemian, sotilasteollisuuden ja muiden alojen. Se on luotettava kansallinen tuotemerkki Kiinassa.

Suuntaohjausventtiilin tuoteparametri me 4 rexrothille

Hydraulinen tekninen tieto

Max.

enintään 21,0

Portti t (㎫)

10.0. Symboleilla A tai B port t on käytettävä vuotoportina
Kun käyttöpaine on sallitun säiliön paineen yläpuolella

Max.Flow (l/min)

jopa 25

Paineeneste

Mineraaliöljy tai fosfaattiesteri

Viskositeettialue (MM2/S)

2,8 - 500

Paineenesteen lämpötila -alue (℃)

-30 ~+80

Saastumisaste (㎛)

Suurin sallittu hydraulisen nesteen saastumisaste NAS 1638 -luokkaan 9. Suosittelemme siksi suodatinta, jonka retentioprosentti on vähimmäisprosentti β on 75

Paino (kg)

Venttiili yhdellä solenoidilla 0,9
Venttiili 2 solenoidilla 1.3

Sähköinen tekninen tieto

Käytettävissä olevat jännitteet (v)

12. 24.220.110R 220R

Virrankulutus (W)

22

Velvollisuus

jatkuva

Kytkentäaika

On (MS)

20-30

Pois (MS)

10-20

Enintään Ympäristön lämpötila (℃)

+50

Enintään kelan lämpötila (℃)

+150

Suojaus DIN 40 050

IP65

Kytkentätaajuus (syklit/h)

15000

Sähköyhteyden avulla suojajohdin (PE) on kytkettävä asiaankuuluvien määräysten mukaisesti


Tuoteominaisuus ja suuntaohjausventtiilin soveltaminen WE 4 rexrothille

Ominaisuudet:

▶ Tyypin WE 4 -suuntaventtiilit ovat solenoidilla toimivat suuntaviivan venttiilit

▶ Märkätapin solenoidit, jotka ovat suorat tai vuorottelevat virrat

▶ Siirtokuvio ISO 4401 ja Cetop - RP 121H


Sovellus:

Tyyppi WE 4: n suuntaventtiilit ovat solenoidilla toimitettuja suuntaviivan venttiilejä. Ne hallitsevat nesteen alkua, pysähtymistä ja suuntaa.

Suuntaohjausventtiilin toiminnot, osat ja symbolit me 4 rexrothille

Nämä suuntaventtiilit koostuvat pohjimmiltaan kotelosta (1), yhdestä tai kahdesta solenoidista (2), kontrollikela (3) ja yhdestä tai kahdesta paluusta lähteestä (4).

Ohjauskela (3) pitää paluujousella (4) keskustassa tai alkuperäisessä asennossa (paitsi pidätettyjä keloja). Kontrollipullo (3) aktivoidaan märkätapin solenoidien (2) kautta. Virteisessä tilassa. Solenoidin (2) voima toimii männän (5) kautta kontrollipuun (3) kautta ja siirtää saman lepoasennostaan haluttuun päätyasentoon. Siten valitaan vaadittu virtauskuvio P: stä A: sta A: een P: hen P: hen B: hen ja A - T. Kun solenoidi (2) poistuu, kontrollipullo (3) palautetaan neutraaliinsa

Tämä versio on suuntaventtiili, jossa on 2 kytkentäasennoa ja sijainti palautusjousella (4). Katettu manuaalinen ohitus

Solenoidi virrasta.


Leikkausnäkymä 4WE 4-10B: stä


Patruunan kaasu
