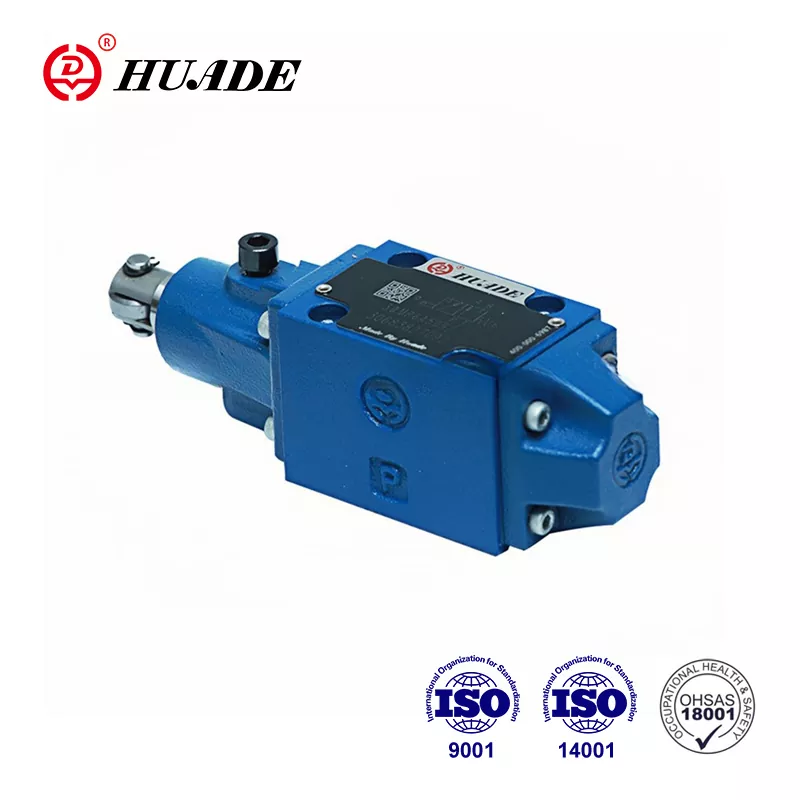

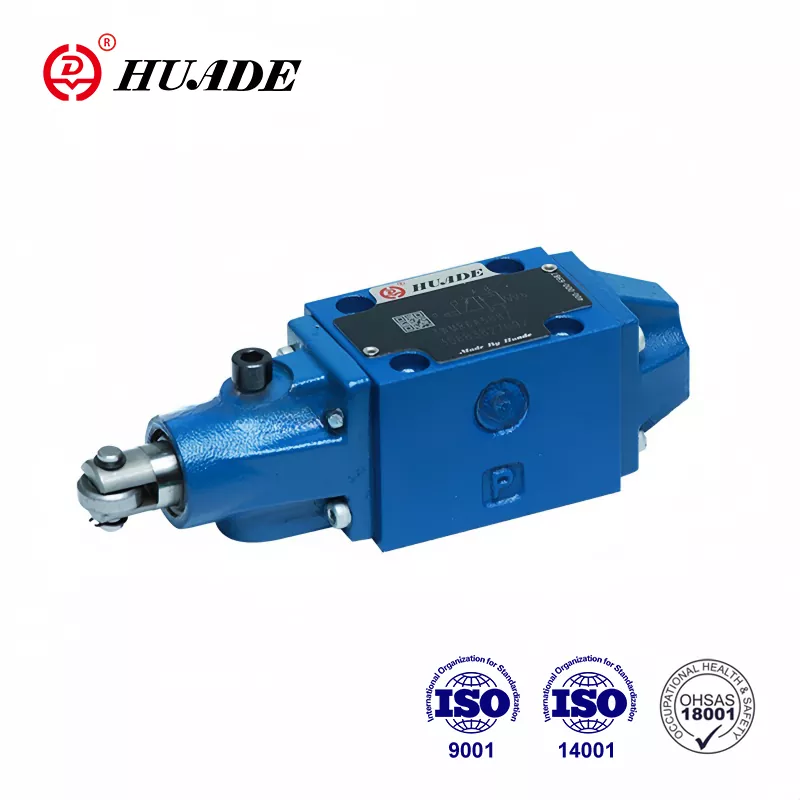

Suuntaohjausventtiili WMR

• Tuoteominaisuudet: Suora rullatoiminto, Rexroth-yhteensopiva suunnittelu, 19 vakiokelotoiminnot
• Tekniset tiedot: Koko 6/10, jopa 31,5 MPa -paine, virtaus jopa 60/120 l/min
• Sovellukset: Rakennuskoneet, metallurgia, työstötyökalut, laivanrakennus, ilmailuteretriaklaude voivat tehdä virheitä. Tarkista vastaukset kaksinkertaisesti. Sonetti 4

Huade on kiinalainen tunnettu valtion omistama yritys, joka on erikoistunut hydrauliseen järjestelmään. Huadella oli kaksi pitkäaikaista yhteistyökokemusta Rexrothin kanssa vuodesta 1979. Huade® WMR -venttiili on edullinen vaihtoehto Rexrothin samalle sarjalle. Tämä suuntaventtiili nauttii ilmaisesta huoltopalvelusta yhden vuoden takuujaksolla. Huade aiheuttaa suurta stressiä laatuun. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Huade® -hydrauliventtiilejä käytetään laajasti suunnittelu- ja rakennuskoneissa, metallurgiassa, työstötyökaluissa, ympäristönsuojelussa, laivanrakennuksessa, ilmailu-, rautatieliikenteen, öljy- ja petrokemian, sotilasteollisuuden ja muiden alojen. Se on luotettava tuotemerkki Kiinassa.

Suuntaohjausventtiilin WMR -tuoteparametri

Koko

6

10

Enimmäis
työpaine

Portti A. B. P (㎫)

31.5.5

Portti T (㎫)

kello 6

klo 16

Symboleissa A ja B T -porttia on käytettävä tyhjennysyhteytenä
 Jos käyttöpaine on T -portissa sallittu paineen yläpuolella

Suurin virtaus (l/min)

enintään 60

jopa 120

Flow poikkileikkaus
(Ohjausasento 0

Symbolille Q 6% nimellis poikkileikkauksesta

Symbolille W 3% nimellis poikkileikkauksesta

Paineeneste

Mineraaliöljyt (NBR -tiivisteelle) tai
fosfaattiesteri (FPM -tiivisteelle)

Paineenesteen lämpötila -alue (℃)

-30 ~+80

Viskositeettialue (MM2/S)

2,8 - 500

Paino (kg)

Noin1.4
100 - 121

Noin3.3

Käyttövoima rullavivulla

Zero -säiliön paineessa

100 - 121

Kaksi sijaintia venttiili

70 - 140

(N)

paineessa

184 - 205

Kolme sijaintia venttiili

70 - 175


Suuntaohjausventtiilin WMR -tuoteominaisuus

Ominaisuudet:

▶ Suorakäyttöinen suuntaviivan venttiili säädettävällä rullakäytöllä

▶ Rullavivun kokoonpano voidaan astua 90 °: ssa

▶ Radiaalivoimat absorboivat luotettavasti (jopa 30 °)

▶ 19 tyyppiä vakiokelotoiminto

Suuntaohjausventtiilin WMR: n toiminnot, osa ja symbolit

Suuntaventtiilien tyyppinen WMR ovat rullakäyttöisiä suuntaventtiilejä.

Ne koostuvat pohjimmiltaan kotelosta (1), rullavivusta (2), ohjauskelosta (3) ja palautuksesta

kevät (4).

Plug-in-kaasu vaaditaan, jos virtaus on suurempi kuin sallittua arvoa voi tapahtua, kun venttiilin kela on asennosta toiseen. Plug-in-aukko on asennettu suuntaventtiilin P-porttiin.


Leikkausnäkymä WMR 6: sta


Patruunan kaasu
