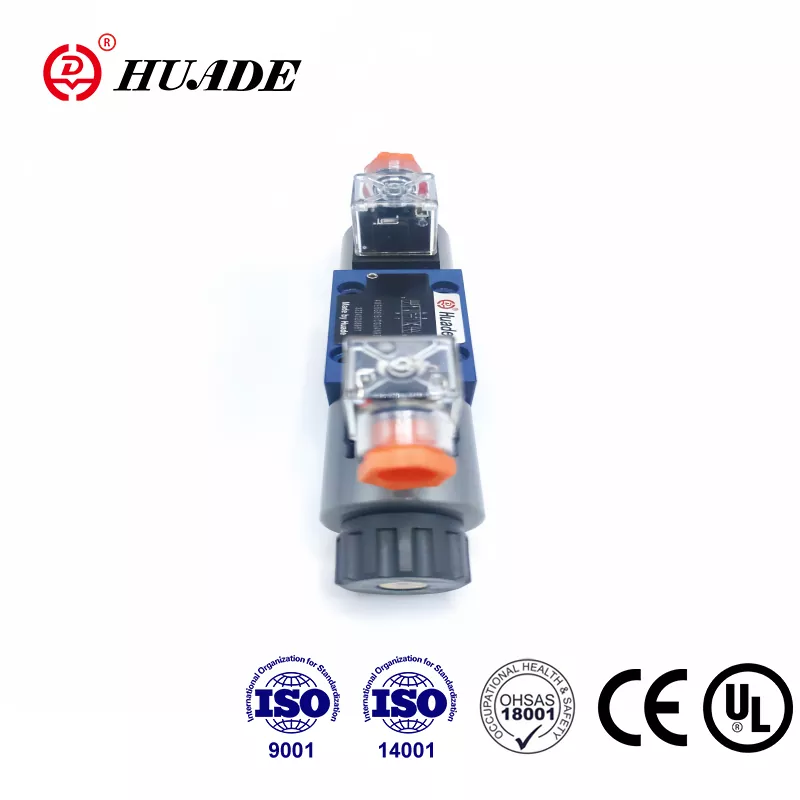

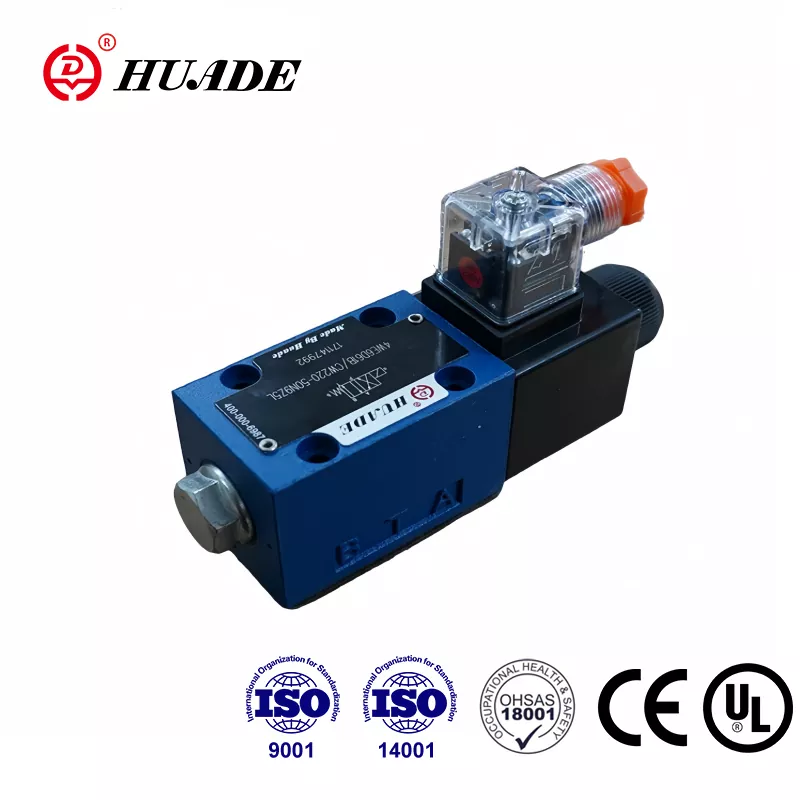

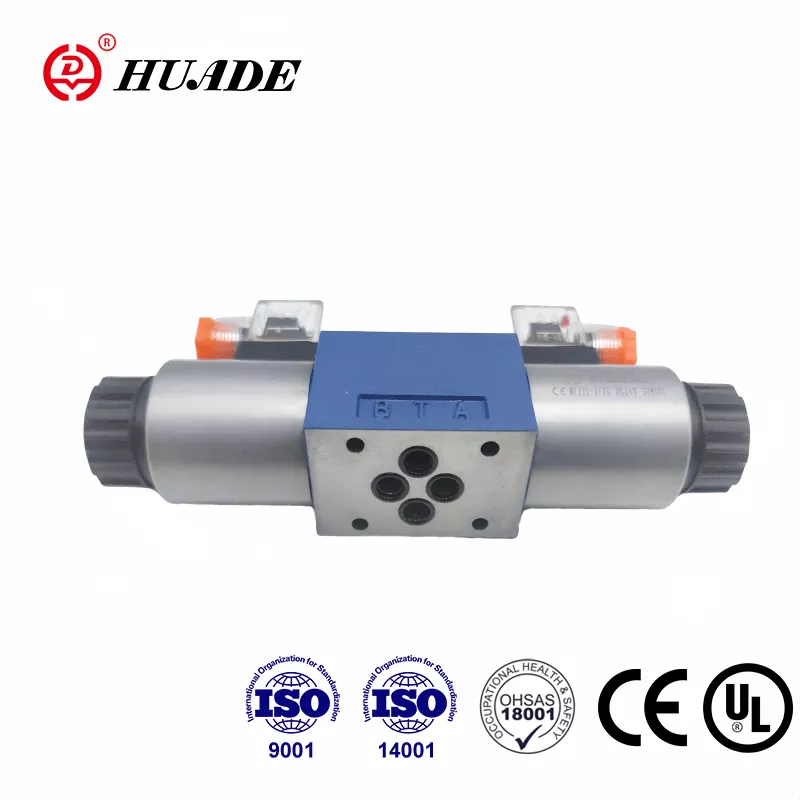

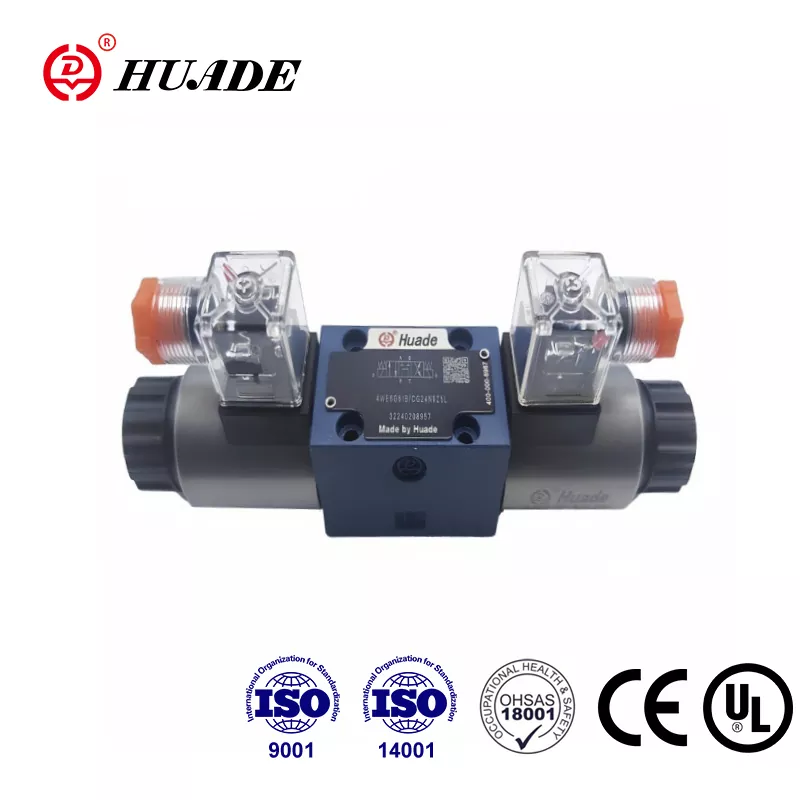

Kahden pitkäaikaisen yhteistyön ansiosta Rexrothin kanssa vuodesta 1979, Huade® 4WE 6 -sarjan suuntaluistiventtiili on edullinen vaihtoehto Rexrothin samalle mallille. Se on yksi suosituimmista ja laajimmin käytetyistä suuntaventtiileistä. Huadella on 750 edistynyttä laitetta kaikkialta maailmasta ja tiukka testausjärjestelmä varmistaakseen sen hydrauliventtiilien erinomaisen suorituskyvyn. T&K- ja tuotannonhallintajärjestelmä täyttää ISO9001, ISO14001 ja ISO45001 vaatimukset. Kaikki solenoidisuuntaventtiilit ovat CE-sertifioituja. Huade®-hydrauliventtiilejä käytetään laajasti insinööri- ja rakennuskoneissa, metallurgiassa, työstökoneissa, ympäristönsuojelussa, laivanrakennuksessa, ilmailuteollisuudessa, rautatiekuljetuksessa, öljy- ja petrokemianteollisuudessa, sotateollisuudessa ja muilla Kiinan aloilla.
|
Hydraulinen |
|||
|
Max.käyttöpaine Portit A,B,P (Mpa) |
35,0 asti |
||
|
Portti T (㎫) |
21(-);16(～) |
||
|
symboleilla A ja B, porttia T on käytettävä tyhjennysaukona |
|||
|
Suurin virtaus (l/min) |
80(-);60(～) |
||
|
Paine nestettä |
Mineraaliöljyt tai fosfaattiesteri |
||
|
Viskositeettialue (mm2/s) |
2,8-500 |
||
|
Painenesteen lämpötila-alue (℃) |
-30+80 |
||
|
Saastumisaste |
Hydrauliöljyn suurin sallittu kontaminaatioaste NAS 1638 -luokkaan9. |
||
|
Sähköinen |
|||
|
Jännitteen tyyppi |
DC |
AC 50/60Hz |
|
|
Käytettävissä olevat jännitteet (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Virrankulutus (W) |
30 |
||
|
Pitovoima (VA) |
- |
50 |
|
|
Päällekytkentävirta (VA) |
- |
220 |
|
|
Velvollisuus |
jatkuva |
||
|
Vaihtoaika IS0 6403:een |
PÄÄLLÄ (ms) |
25-45 |
10-20 |
|
POIS (ms) |
10-25 |
15-40 |
|
|
DIN-suojaus |
IP 65 |
||
|
Kytkentätaajuus (sykliä/h) |
15 000 asti |
7200 asti |
|
|
Sähköliitännöillä suojajohdin (PE) |
|||
Ominaisuudet:
▶ Suorasolenoidiohjattu, suunnattu luistiventtiili, tehokas versio
▶ Märkäpintaiset DC- tai AC-solenoidit irrotettavalla kelalla
▶ Solenoidin kelaa voidaan kääntää 90°
▶ Painetiivistä kammiota ei tarvitse avata patterin vaihdon yhteydessä
▶ Sähköliitännät joko yksittäisinä tai keskusliitäntöinä
▶ Käsiohjaus, valinnainen
▶ Siirtokuvio Din 24 340 lomakkeelle A, ISO 4401 ja CETOP - RP 121H
Sovellus:
Tyypin 4WE 6 D suuntaventtiilit ovat solenoidiohjattuja suuntaluistiventtiilejä. Ne ohjaavat nesteen käynnistystä, pysäytystä ja suuntaa.
Pohjimmiltaan suuntasäätöventtiilit koostuvat kotelosta (1), yhdestä tai kahdesta solenoidista (2), ohjauskelasta (3) ja yhdestä tai kahdesta palautusjousesta (4). Virheettömässä tilassa ohjauskela (3) pysyy vapaa- tai alkuasennossa palautusjousien (4) avulla (paitsi impulssipuolat). Ohjauskela (3) toimii märkien tappisolenoidien (2) avulla. . Solenoidien (2) voima vaikuttaa männän (5) kautta ohjauskelaan (3) ja työntää sen neutraalista asennosta haluttuun pääteasentoon. Tämä antaa vapaan virtauksen P:stä A:hen ja B:stä T tai P:hen. B:lle ja A:lle T.
Kun solenoidi (2) on jännitteetön, ohjauskela (3) palautetaan vapaa-asentoon palautusjousien (4) avulla.
Valinnainen käsiohjaus (6), mahdollistaa ohjauskelan (3) liikkeen ilman, että solenoidi kytketään päälle.
WE 6 61B:n rakennekaavio
