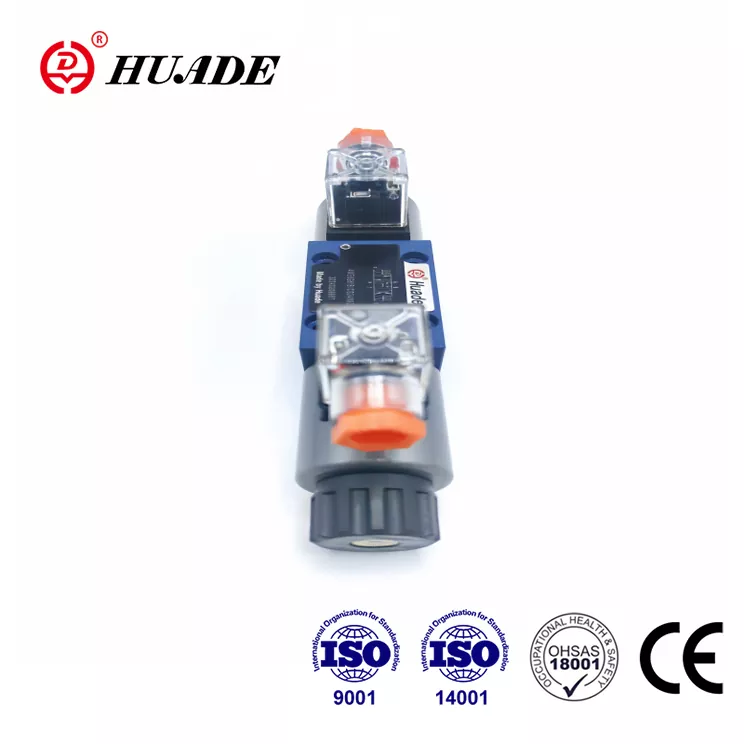

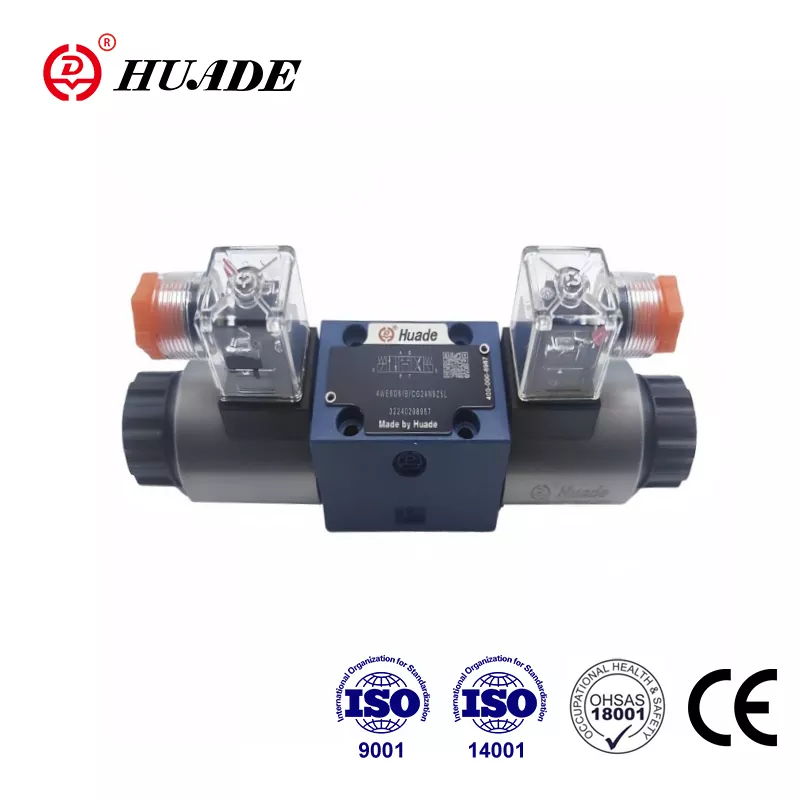

Yhteistyö Rexrothin kanssa kahdesti vuodesta 1979 lähtien, Huade on sisällyttänyt Rexrothin huipputeknologian. Huade-merkkinen WE 5 -suuntainen luistiventtiili on edullinen vaihtoehto samalle Rexrothin tarjoamalle mallille. Huade käyttää yli 750 kappaletta tuotantolaitteita, jotka tuodaan Yhdysvalloista, Japanista, Saksasta ja Sveitsistä. Huade painottaa suuresti laatua varmistaakseen, että jokaisen suuntaventtiilin suorituskyky on erinomainen. Solenoidisuuntaventtiilisarja on läpäissyt CE-sertifioinnin. T&K- ja tuotannonhallintajärjestelmä täyttää ISO9001, ISO14001 ja ISO45001 vaatimukset. Huade-merkkisiä hydrauliventtiilejä käytetään laajalti sotilasteollisuudessa ja muilla Kiinan aloilla vakaan suorituskyvyn vuoksi.
|
Hydrauliset tiedot |
|||
|
Hydrauliöljy |
mineraaliöljyjä tai fosfaattiesteriä |
||
|
Nesteen lämpötila-alue |
-30+80 |
||
|
Viskositeettialue (mm2/s) |
2,8-500 |
||
|
Käyttöpaine, max. (㎫) |
Portti A,B,P |
Portti T |
|
|
25 asti |
6 asti |
||
|
Virtausalue (kytkentäasento 0): |
Symbolilla W |
Symbolilla Q |
|
|
noin 3 % nimellispoikkileikkauksesta |
noin 6 % nimellispoikkileikkauksesta |
||
|
Paino (kg) |
venttiili |
osakilpi G115/01 |
osakilpi G96/01 |
|
noin 1.4 |
noin 0,7 |
noin 0,5 |
|
|
Sähköiset tiedot |
|||
|
AC jännite (V) |
110, 220, 50 Hz |
||
|
Tasajännite (V) |
12, 24, 110 |
||
|
Jännitteen tyyppi |
AC |
DC |
|
|
Tehontarve (W) |
26 |
||
|
Pitovoima (VA) |
- |
46 |
|
|
Päällekytkentävirta (VA) |
- |
130 |
|
|
Käyttömäärä |
jatkaa |
||
|
Kytkentäaika PÄÄLLE (ms) |
40 |
25 |
|
|
Kytkentäaika pois päältä (ms) |
30 |
20 |
|
|
Ympäristön lämpötila (℃) |
+50 |
||
|
Kelan lämpötila （℃) |
+150 |
||
|
Kytkentätaajuuden jaksot (sykliä/h) |
15000 |
7200 |
|
|
Suojaustyyppi DIN 40 050 mukaan |
IP65 |
||
Ominaisuudet:
▶ Suorasolenoiditoiminen suuntaluistiventtiili
▶ Märkäpintaiset DC- tai AC-solenoidit

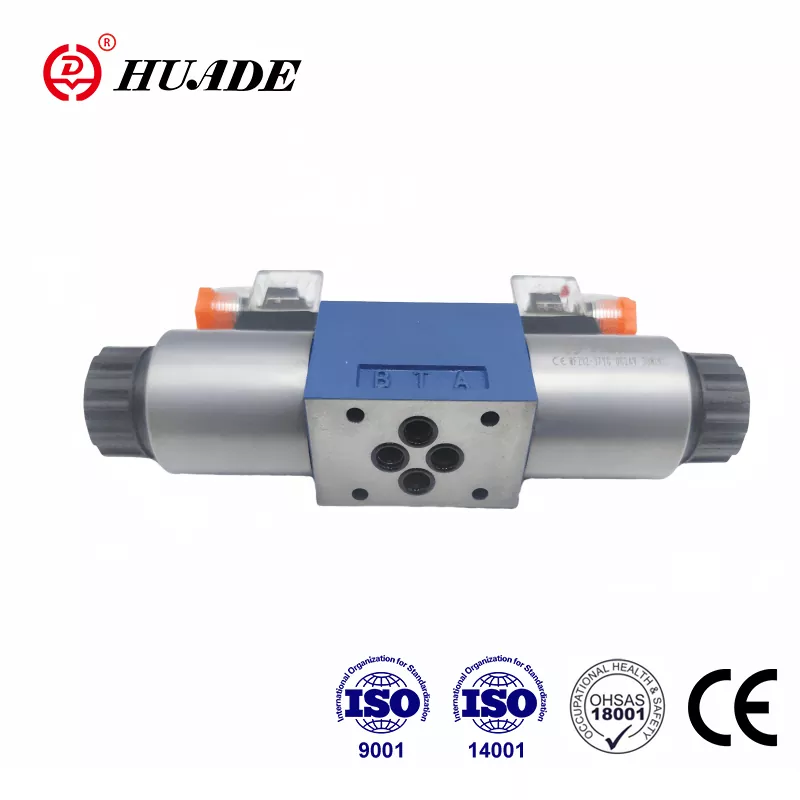

▶ Alalevyn liitäntä
Sovellus:
WE5-tyypin suuntaventtiilit ovat solenoidikäyttöisiä suuntaluistiventtiilejä. Ne ohjaavat nesteen käynnistystä, pysäytystä ja suuntaa. Tätä venttiiliä käytetään laajasti erilaisissa hydraulijärjestelmissä ja eri paineventtiilien ohjausventtiileissä.
Nämä suuntaventtiilit koostuvat periaatteessa kotelosta (1), yhdestä tai kahdesta solenoidista (2), ohjauskelasta (3) ja yhdestä tai kahdesta palautusjousesta (4).
Ohjauskela (3) pysyy palautusjousella (4) keski- tai alkuasennossa (paitsi pidätetyt kelat). Ohjauskelaa (3) ohjataan märkien tappisolenoidien (2) kautta. Jännitteisessä tilassa. Solenoidin (2) voima vaikuttaa männän (5) kautta ohjauskelaan (3) ja siirtää sen lepoasennosta haluttuun pääteasentoon. Siten valitaan vaadittu virtauskuvio P:stä A:hen ja B:stä T:hen tai P:stä B:hen ja A:sta T:hen. Kun solenoidi (2) on jännitteetön, ohjauskela (3) palautetaan vapaa-asentoonsa palautusjousella (4). Katettu manuaalinen ohitus on varustettu siten, että ohjauskelaa (3) voidaan käyttää ilman solenoidin jännitystä.
Tyyppi 4WE5N 6.0B/O...
Tämä versio on suuntaventtiili, jossa on 2 kytkentäasentoa ja 2 solenoidia ilman pidätintä ja jousia. Ei ole määritelty kytkentäasentoa jännitteettömässä tilassa.
Tyyppi 4WE5N 6.0B/OF..
Tämä versio on suuntaventtiili, jossa on 2 kytkentäasentoa, 2 solenoidia ja lukitus. Siten asiaankuuluvat kytkentäasennot ovat kiinteitä, eikä solenoidin jatkuva jännitys ole tarpeen.
WE 5:n rakennekaavio
