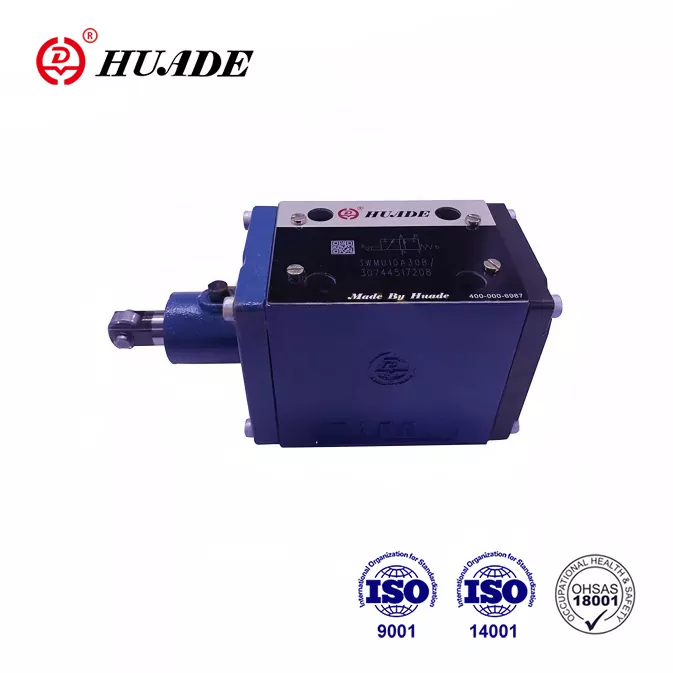

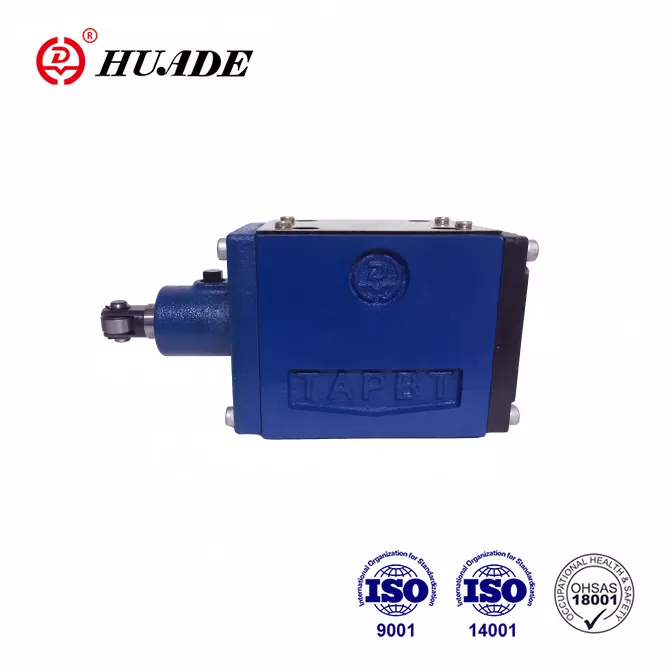

Suuntaohjausventtiili WMU

• Tuoteominaisuudet: Suorakäyttöinen kelaventtiili, Säädettävä rullakäyttö, Rexroth-yhteensopiva suunnittelu
• Tekniset tiedot: Koko 6/10, Max -paine 31,5MPA, virtaus jopa 60/120 l/min
• Sovellukset: sotilasteollisuus, teolliset hydrauliset järjestelmät, raskaat koneet

Yhteistyö Rexrothin kanssa kahdesti vuodesta 1979, Huade on sisällyttänyt huipputeknologian Rexrothista. Huade® WMU -venttiili voi korvata täysin saman Rexrothin tarjoaman mallin. Se on kilpailukykyinen hyvällä ja alhaisemmalla hinnalla. Kaikilla suuntaventtiileillä on yhden vuoden takuu, ja takuusajan aikana voit nauttia ilmaisista huoltopalveluista. Huadella on yli 750 kappaletta tuotantolaitteita, jotka on tuotu Yhdysvalloista, Japanista, Saksasta ja Sveitsistä. Se aiheuttaa suurta stressiä laatuun. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Huade® -hydrauliventtiilejä käytetään laajasti sotilasalalla ja muilla aloilla ylivoimaisen suorituskyvyn vuoksi.

Suuntaohjausventtiilin WMU -tuoteparametri

Koko

6

10

Enimmäis
työpaine

Portti A. B. P (㎫)

31.5.5

Portti T (㎫)

kello 6

klo 16

Symboleissa A ja B T -porttia on käytettävä tyhjennysyhteytenä
 Jos käyttöpaine on T -portissa sallittu paineen yläpuolella

Suurin virtaus (l/min)

enintään 60

jopa 120

Flow poikkileikkaus
(Ohjausasento 0

Symbolille Q 6% nimellis poikkileikkauksesta

Symbolille W 3% nimellis poikkileikkauksesta

Paineeneste

Mineraaliöljyt (NBR -tiivisteelle) tai
fosfaattiesteri (FPM -tiivisteelle)

Paineenesteen lämpötila -alue (℃)

-30 ~+80

Viskositeettialue (MM2/S)

2,8 - 500

Paino (kg)

Noin1.4
100 - 121

Noin3.3

Käyttövoima rullavivulla

Zero -säiliön paineessa

100 - 121

Kaksi sijaintia venttiili

70 - 140

(N)

paineessa

184 - 205

Kolme sijaintia venttiili

70 - 175


Suuntaohjausventtiilin WMU -tuoteominaisuus

Ominaisuudet:

▶ Suorakäyttöinen suuntaviivan venttiili säädettävällä rullakäytöllä

▶ Rullavivun kokoonpano voidaan astua 90 °: ssa

▶ Radiaalivoimat absorboivat luotettavasti (jopa 30 °)

▶ 19 tyyppiä vakiokelotoiminto

Suuntaohjausventtiilin WMR: n toiminnot, osa ja symbolit

WMU -suuntaventtiilit ovat rullakäyttöisiä suuntaventtiilejä. Ne koostuvat pohjimmiltaan kotelosta (1), rullavivusta (2), ohjauskelosta (3) ja paluujousesta (4).

Plug-in-kaasu vaaditaan, jos virtaus on suurempi kuin sallittua arvoa voi tapahtua, kun venttiilin kela on asennosta toiseen. Plug-in-aukko on asennettu suuntaventtiilin P-porttiin.

Työolosuhteiden rajoituksen vuoksi venttiilin virtausnopeus voi ylittää ominaiskäyrissä määritetyn virtausnopeuden kytkentäprosessin aikana. Tässä tapauksessa vaaditaan kaasu. Se on asennettu venttiilin P -porttiin tai öljypiiriin.
