Tämä opas opastaa sinut läpi kaiken, mitä sinun tarvitsee tietää näiden tärkeiden venttiilien säätämisestä yksinkertaisilla termeillä, jotka kuka tahansa voi ymmärtää.

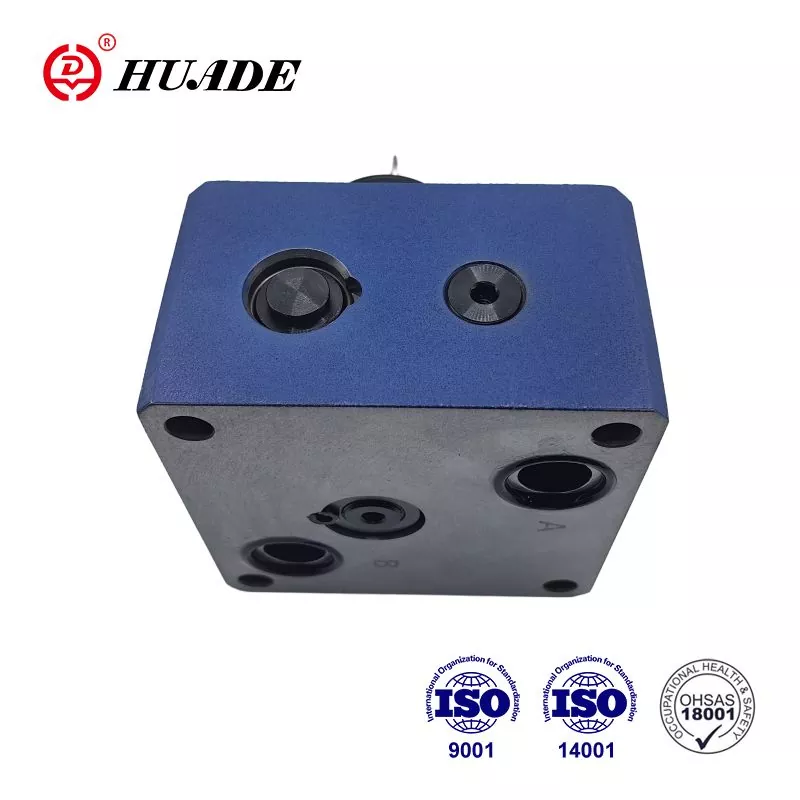

Mikä on virtauksen säätöventtiili?
Virtauksensäätöventtiili on kuin teollisuusjärjestelmän hana. Se ohjaa, kuinka paljon nestettä (joka voi olla nestettä, kaasua tai jopa sohjoista seosta, jota kutsutaan lietteeksi) liikkuu putken läpi. Avaamalla tai sulkemalla sen sisällä olevan käytävän venttiili voi:
- Aloita tai lopetavirtaus kokonaan.
- Nopeuta tai hidastavirtausta.
- Suoraanvirtausta minne sen pitää mennä.
- Suojellakuten käsineet ja suojalasit.
Löydät nämä venttiilit kaikenlaisista paikoista voimalaitoksista ja vedenkäsittelylaitoksista suurten rakennusten lämmitys- ja jäähdytysjärjestelmiin.
Yleiset virtauksensäätöventtiilit
Kaikki venttiilit eivät ole samanlaisia. Tässä on muutamia avaintyyppejä:
- Neulaventtiilit:Nämä ovat erinomaisia erittäin tarkkaan, hienosäädettävään ohjaukseen, erityisesti pienemmissä putkissa.
- Maapalloventtiilit:Hyvä käynnistämiseen, pysäyttämiseen ja virtauksen kuristamiseen (säätämiseen).
- Painekompensoidut venttiilit:Älykäs venttiilityyppi, joka pitää virtausnopeuden tasaisena, vaikka järjestelmän paine muuttuu. Tämä on erittäin tärkeää koneille, jotka tarvitsevat tasaista nopeutta.
- On/Off-venttiilit (portti, pallo, perhonen):Nämä venttiilit on suunniteltu joko täysin auki tai täysin kiinni. Ne eivät ole paras valinta tarkkaan virtauksen säätöön.
Vaiheittainen opas virtauksensäätöventtiilin säätämiseen
Venttiilin säätäminen muuttaa sen aukon kokoa, jonka läpi neste kulkee. Pienempi aukko tarkoittaa vähemmän virtausta ja suurempi aukko lisää virtausta. Se, miten teet tämän säädön, riippuu siitä, onko venttiili manuaalinen, pneumaattinen (ilmakäyttöinen) vai sähköinen.
1. Käsisäätöisten venttiilien säätö
Manuaaliset venttiilit ovat yksinkertaisimpia. Säädä niitä käsin pyörän, nupin tai ruuvin avulla.
Neulaventtiilille:
- Etsi säätöruuvi.
- Käännä semyötäpäiväänpienentää aukkoa ja vähentää virtausta.
- Käännä sevastapäiväänaukon suurentamiseksi ja virtauksen lisäämiseksi.
- Tee pieniä käännöksiä (kuten 1/8 täydestä ympyrästä) ja katso, kuinka järjestelmä reagoi.
- Kun se on oikein, kiristä lukkomutteri, jotta se ei muutu vahingossa.
Maapalloventtiilille:
- Käytäkäsipyöräsiirtääksesi sisäistä pistoketta ylös tai alas.
- Joissakin nykyaikaisissa pneumaattisissa venttiileissä on digitaaliset näytöt, joiden avulla on helppo asettaa ja toistaa juuri tarvitsemasi virtaus.
2. Pneumaattisten (ilmakäyttöisten) venttiilien säätö
Pneumaattiset venttiilit käyttävät paineilmaa liikkumiseen. Säätö sisältää usein venttiilin toimilaitteen (osa, joka liikuttaa sitä fyysisesti) ilmavirran ohjaamisen.
- Paikannasäätöruuvitoimilaitteen päällä.
- Kierrä ruuviavastapäiväänpäästää enemmän ilmaa sisään, jolloin venttiili avautuu tai sulkeutuu nopeammin.
- Joissakin nykyaikaisissa pneumaattisissa venttiileissä on digitaaliset näytöt, joiden avulla on helppo asettaa ja toistaa juuri tarvitsemasi virtaus.
- Lukitse säätönuppi aina, kun olet valmis.
3. Sähköventtiilien säätö
Sähköventtiilit käyttävät sähkömoottoria (toimilaitetta) säätöjen tekemiseen. Nämä ovat usein tarkimpia ja niitä voidaan ohjata tietokoneella.
Yksinkertainen nupin/ruuvin säätö:
Joissakin sähköventtiileissä on yksinkertainen nuppi, jota voit kääntää myötäpäivään vähentääksesi virtausta ja vastapäivään lisätäksesi sitä.
Ohjelmistopohjainen säätö:
- Korkean teknologian järjestelmissä kytket kannettavan tietokoneen venttiilin toimilaitteeseen.
- Noudata työpaikkasi sulkemis-/merkintämenettelyjä varmistaaksesi, ettei kukaan voi kytkeä sitä takaisin päälle, kun työskentelet.
- Voit asettaa rajoja, määrittää, mitä tapahtuu, jos signaali katkeaa, ja saada erittäin tarkan hallinnan. Tämä on yleistä monimutkaisissa teollisuusympäristöissä.
Tekninen huomautus: Kuinka venttiilin avautuminen vaikuttaa virtausnopeuteen
Insinööreille ja teknisille ostajille on hyödyllistä ymmärtää säädön taustalla olevat numerot. Virtausnopeus ei riipu vain siitä, kuinka paljon avaat venttiilin; se riippuu myös venttiilin paine-erosta.
- Virtausyksiköt:Virtaus mitataan tyypillisesti GPM (gallonaa minuutissa) tai L/min (litraa minuutissa).
- Cv-arvo:Jokaisella venttiilillä on luokitus, jota kutsutaan virtauskertoimeksi (Cv). Tämä numero kertoo, kuinka monta GPM vettä virtaa venttiilin läpi, kun se on täysin auki ja painehäviö on 1 PSI. Suurempi Cv tarkoittaa suurempaa virtauskapasiteettia. Metrinen ekvivalentti on Kv-arvo.
- Laittamalla se yhteen:Kun säädät virtauksensäätöventtiiliä, muutat sen tehollista Cv-arvoa kyseisessä asennossa. Tavoitevirtausnopeuden saavuttamiseksi sinun on otettava huomioon järjestelmän paine. Jos esimerkiksi tarvitset 20 GPM:n virtauksen järjestelmässä, jossa on 50 PSI:n painehäviö, käännät hitaasti venttiilin kahvaa ja katsot virtausmittaria, kunnes se osuu kohteeseen. Pieni, asteittainen säätö on aina paras tapa.
Turvallisuus ennen kaikkea! Tärkeät säännöt venttiilien säätämiseksi
Manuaaliset venttiilit ovat yksinkertaisimpia. Säädä niitä käsin pyörän, nupin tai ruuvin avulla.
- ÄLÄ KOSKAAN säädä venttiiliä, kun järjestelmä on paineen alaisena.Tämä on erittäin vaarallista ja voi aiheuttaa vakavia vammoja.
- Poista paine järjestelmästä aina ensin.Noudata työpaikkasi sulkemis-/merkintämenettelyjä varmistaaksesi, ettei kukaan voi kytkeä sitä takaisin päälle, kun työskentelet.
- Käytä oikeaa turvavarustusta,kuten käsineet ja suojalasit.
- Älä käytä jakoavainta tai huijaritankoakäsipyörällä, ellei valmistajan ohjeissa sanota, että se on ok. Voit rikkoa venttiilin.
- Tee säädöt hitaasti ja vähitellenvälttääksesi äkilliset muutokset, jotka voivat vahingoittaa järjestelmää.
Yleisiä ongelmia ja niiden korjaamista
Jopa täydellisellä säädöllä, asiat voivat mennä pieleen. Tässä on joitain yleisiä ongelmia:
- Epäjohdonmukainen virtaus:Tämä voi johtua venttiilin liasta, kuluneista osista tai huonosta säädöstä.Korjata:Puhdista venttiili ja tarkista kuluneiden osien varalta.
- Vuotoja:Yleensä syynä ovat vanhat, kuluneet tiivisteet.Korjata:virtaus kokonaan.
- Venttiilin kiinnitys:Lika, ruoste tai voitelun puute voi aiheuttaa venttiilin juuttumisen.Korjata:Puhdista ja voitele venttiili.
- myötäpäiväänTämä voi olla merkki vakavasta ongelmasta, kuten kavitaatiosta (kun pienet kuplat romahtavat suurella voimalla), joka voi tuhota venttiilin.Korjata:Tämä tarkoittaa usein, että venttiili ei ole oikean kokoinen tai tyyppinen tehtävään. Ota yhteyttä asiantuntijaan.
Miksi oikea säätö on tärkeää
Ajan käyttäminen virtauksensäätöventtiilin oikeaan säätämiseen tarjoaa valtavia etuja:
Ymmärtämällä järjestelmäsi ja noudattamalla näitä vaiheita voit varmistaa, että virtauksensäätöventtiilisi tekevät työnsä täydellisesti ja pitävät toimintasi turvallisena ja tehokkaana.
