Kun työskentelet hydraulijärjestelmien kanssa, oikean suunnansäätöventtiilin valinta voi häiritä tai häiritä toimintaasi. Bosch Rexroth 4WE 10 E -suuntasäätöventtiili on ansainnut maineensa luotettavana työhevosena teollisissa sovelluksissa, ja on hyviä syitä, miksi insinöörit palaavat sen pariin.
Mikä tekee 4WE 10 E -suuntaventtiilistä erityisen

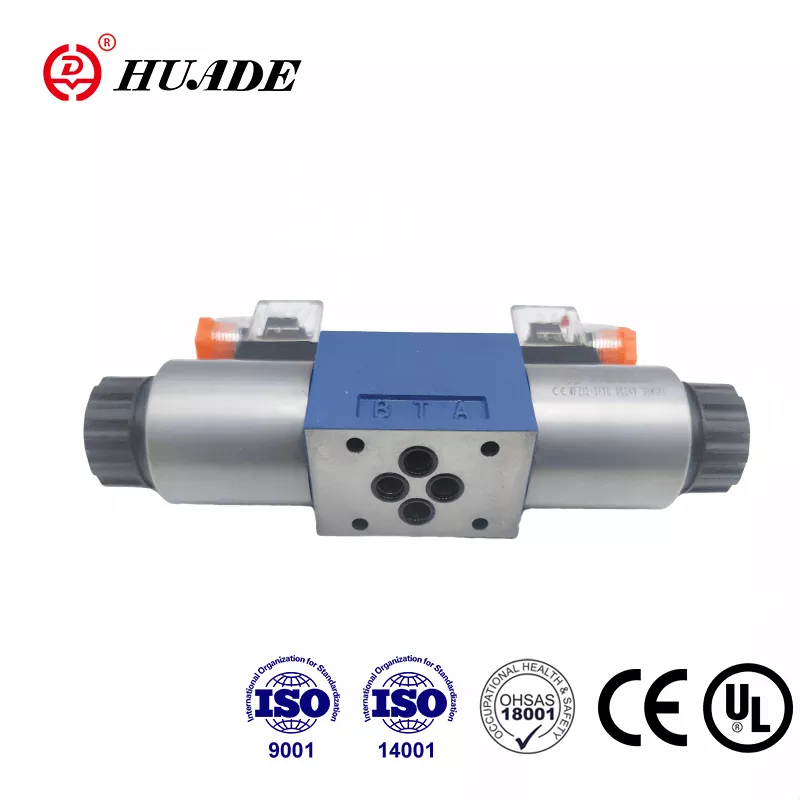

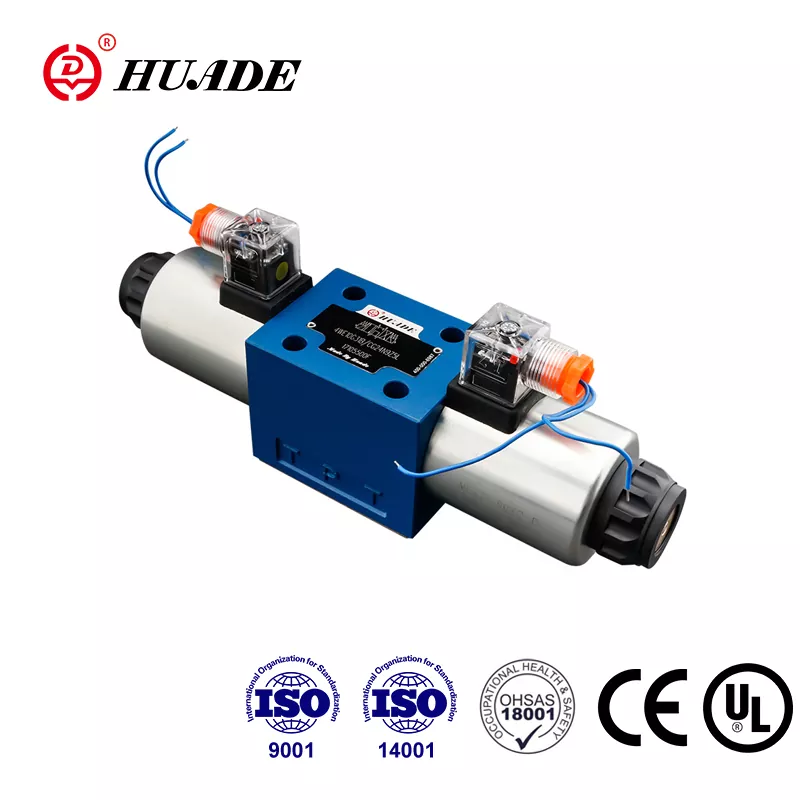

Rexroth 4WE 10 E on suoratoiminen solenoidiventtiili, joka ohjaa hydraulinesteen liikkumista järjestelmässäsi. Ajattele sitä hydrauliöljysi liikenteenohjaajana. Se kertoo nesteelle, minne mennä, milloin pysähtyä ja mikä polku valita. Tämä tietty venttiili käyttää sähkömagneettisia keloja sisäisen kelan siirtämiseen, joka sitten ohjaa virtauksen uudelleen saadakseen hydraulisylinterit tai moottorit liikkumaan juuri niin kuin tarvitset.
Se, mikä erottaa tämän suuntasäätöventtiilin muista, on sen suljetun keskiosan muotoilu, jonka nimessä on kirjain "E". Kun venttiili on neutraalissa asennossa, kaikki portit pysyvät tukossa. Hydraulinen toimilaite pysyy asennossaan ajautumatta, millä on paljon merkitystä nostaessasi raskaita kuormia tai kun haluat pitää jotain täysin paikallaan.
Mallinumeron erittely
Nimi 4WE 10 E kertoo kaiken tämän venttiilin toiminnasta. "4" tarkoittaa, että siinä on neljä porttia hydrauliletkujen liittämistä varten. "WE" osoittaa, että se on suoratoiminen suuntasäätöventtiili, jossa on solenoiditoiminto. "10" viittaa sen kokoon, joka noudattaa NG10-standardia, joka tunnetaan myös nimellä CETOP 5 tai ISO 4401-05-04-0-05. Tämä standardointi tarkoittaa, että Rexroth 4WE 10 E sopii fyysisesti mihin tahansa NG10-venttiileille suunniteltuun asennuspintaan, mikä antaa sinulle joustavuutta vanhojen laitteiden vaihdossa tai uusien järjestelmien rakentamisessa.
Merkintä "E" kuvaa kelan kokoonpanoa. Venttiilimaailmassa eri kirjaimet edustavat erilaisia virtauskuvioita. E-type pitää kaikki portit suljettuina keskiasennossa, mikä tekee siitä ihanteellisen, kun haluat pitää kuorman vakaana ilman liikettä.
Tekniset ominaisuudet, joilla on merkitystä
4WE 10 E -suuntaventtiili käsittelee vakavaa painetta. Se voi toimia jopa 350 baarin paineessa pääporteissa, mikä tarkoittaa noin 5 075 puntaa neliötuumalla. Se riittää useimpiin raskaan teollisuuden sovelluksiin ruiskuvalukoneista rakennuskoneisiin.
Virtauskapasiteetti vaihtelee sen mukaan, valitsetko tasa- vai vaihtovirran. Tämän Rexroth-suuntasäätöventtiilin DC-versio liikkuu jopa 160 litraa minuutissa, kun taas AC-versio on maksimissaan 120 litraa minuutissa. Tämä ero johtuu siitä, että vaihtovirtakelat tuottavat enemmän lämpöä, kun venttiili pysyy jännitteisenä, joten Bosch Rexroth rajoittaa virtausta ylikuumenemisongelmien estämiseksi.
Vasteajalla on merkitystä, kun tarvitset nopeita, tarkkoja liikkeitä. 4WE 10 E kytkeytyy päälle 45–70 millisekunnissa ja vapautuu 35–45 millisekunnissa, kun käytetään tasavirtaa. Se on tarpeeksi nopea useimmille automatisoiduille tuotantolinjoille. Jos tarvitset vielä tasaisempaa toimintaa, voit lisätä valinnaisia vaimennusosia, jotka hidastavat vaihtamista vähentääkseen järjestelmän iskuja.
Kuinka suljettu keskus toimii
E-tyypin kelakokoonpano antaa tälle suuntasäätöventtiilille sen kuormanpidätyskyvyn. Kuva kolme asentoa: keskellä, vasemmalla ja oikealla. Keskiasennossa kelan sisäiset laskut estävät kaikki neljä porttia. Portti P liitetään pumppuun, portti T menee säiliöön ja portit A ja B kytketään toimilaitteeseen. Kun kaikki pysyy tukossa, sylinteriin jäänyt öljy ei pääse karkaamaan, joten kuormasi pysyy tarkalleen mihin sen jätit.
Aktivoi "a"-kela, ja kela siirtyy vasemmalle. Nyt portti P liitetään porttiin A, kun taas portti B tyhjenee porttiin T. Toimilaite ulottuu ulos. Vaihda "b"-kelaan, ja kela liikkuu oikealle kääntäen virtauskuvion. Portti P syöttää porttia B, kun taas portti A palaa säiliöön ja vetää toimilaitteen sisään.
Tämä suljetun keskuksen järjestely toimii täydellisesti sovelluksissa, kuten nostopöydissä, puristimissa ja puristuskoneissa, joissa asennon pito on tärkeämpää kuin energiatehokkuus. Kompromissi on, että pumppusi ylläpitää rakennuspainetta, vaikka mikään ei liiku, mikä tuottaa lämpöä ja tuhlaa energiaa. Yleensä yhdistät tämän Rexroth 4WE 10 E:n varoventtiiliin järjestelmän suojaamiseksi.
Reaalimaailman sovellukset
Tuotantolaitokset käyttävät 4WE 10 E -suuntaventtiiliä lukemattomilla tavoilla. Ruiskuvalukoneet luottavat siihen ohjatakseen muotin kiinnitystä tarkasti. Painevalulaitteet käyttävät sitä metalliosien kohdistamiseen tarkasti. Rakennuskoneet hyötyvät kyvystään pitää kauhan ja puomin asento rinteissä ajautumatta.
Venttiili näkyy myös merisovelluksissa, metallintyöstölaitteissa ja tarkkuusvalmistusjärjestelmissä. Aina kun tarvitset hydraulisen toimilaitteen pysyäksesi kuormitettuna, tämän Rexroth-suuntasäätöventtiilin suljetun keskiosan rakenne tarjoaa tarvitsemasi ohjauksen.
Asennus ja asennus
4WE 10 E kiinnitetään suoraan alalevyyn, joka vastaa NG10-standardia. Tämä modulaarinen lähestymistapa yksinkertaistaa asennusta ja vaihtoa. Voit pinota päälle lisäventtiilejä käyttämällä jakotukkilohkoja rakentamalla kompakteja venttiilikokoonpanoja, jotka säästävät tilaa ja vähentävät tarvitsemiesi letkujen ja liitosten määrää.
Märkä-ankkurisolenoidirakenne tarjoaa käytännön etuja. Patteri on öljyssä, mikä auttaa haihduttamaan lämpöä ja vähentämään melua. Voit kääntää kelakokoonpanoa 360 astetta sijoittaaksesi sähköliittimen sinne, missä se on kätevintä. Jos kela epäonnistuu, voit vaihtaa sen tyhjentämättä hydraulijärjestelmääsi, mikä minimoi seisokit.
Sähköliitännät noudattavat DIN EN 175301-803 -standardia ja suojausluokka IP65 tai IP67 kokoonpanostasi riippuen. Jännitevaihtoehtoja ovat 12, 24, 110 ja 230 volttia sekä tasa- että vaihtovirralle plus tai miinus 10 prosentin toleranssilla.
Vertaaminen muihin vaihtoehtoihin
Kun ostat NG10-koon suuntasäätöventtiilin, kohtaat vaihtoehtoja Parkerilta, Eatonilta ja muilta valmistajilta. Parker D3W -sarja tarjoaa samanlaisia paine- ja virtausarvoja, mutta vaihtuu hitaammin, jolloin vastaaminen kestää noin 110 millisekuntia. Eaton DG4V-5 vastaa virtauskapasiteettia, mutta ei määritä sen kiertotiheyttä yhtä selvästi.
Rexroth 4WE 10 E erottuu nopeammalla vasteajallaan ja paremmalla pyöräilykykyllään. Se pystyy käsittelemään jopa 15 000 kytkentätoimintoa tunnissa, joten se sopii nopeisiin automatisoituihin prosesseihin. Säädettävä vaimennusvaihtoehto antaa sinulle myös paremman hallinnan siihen, kuinka nopeasti venttiili siirtyy, mikä auttaa sinua hienosäätämään järjestelmän toimintaa.
Hinta vaihtelee suuresti eritelmien ja ostopaikan mukaan. Tämän Rexroth-suuntasäätöventtiilin peruskokoonpanot alkavat noin 56 dollarista, kun taas versiot, joissa on erikoispinnoitteet, mukautetut jännitteet tai parannetut tiivisteet, voivat ylittää 1 200 dollaria. Löydät ne virallisilta Bosch Rexroth -jälleenmyyjiltä, teollisuuden toimittajilta ja verkkokauppapaikoilta. Varmista ostaessasi, että mallinumero vastaa tarkasti vaatimuksiasi, ja kiinnitä erityistä huomiota jännitteeseen ja kelan tyyppiin.
Pidetään käynnissä
Kaikkien suuntasäätöventtiilien suurin vihollinen on kontaminaatio. Hydrauliöljyssäsi olevat likahiukkaset saavat puolan kiinni, mikä johtaa virheelliseen toimintaan tai täydelliseen vikaan. 4WE 10 E tarvitsee 10 mikronin öljysuodatuksen, mikä vastaa NAS 1638 Class 9 tai ISO 4406 20/18/15 puhtaustasoa.
Säännöllinen huolto alkaa öljyn valvonnasta. Tarkista värjäytymien varalta, mikä osoittaa ylikuumenemista tai hapettumista. Testaa viskositeetti säännöllisesti, koska liian ohut tai liian paksu öljy vaikuttaa venttiilin suorituskykyyn. Vaihda suodattimet aikataulussa ja harkitse painemittarien asentamista havaitaksesi ongelmat ajoissa.
Kun tämä Rexroth-suuntaventtiili aktivoituu, oireet viittaavat yleensä tiettyihin syihin. Jos venttiili juuttuu, mutta toimii, kun painat manuaalista ohitusta, kontaminaatio on todennäköistä. AC-versioiden palaneet kelat johtuvat usein liiallisesta virtauksesta, mikä saa kelan takertumaan jännitteen ollessa päällä, mikä ylikuumenee kelan. Ulkoiset vuodot johtuvat tyypillisesti kuluneista tiivisteistä, kun taas sisäinen vuoto näkyy toimilaitteen hitaana, sienimäisenä liikkeenä.
Venttiilin puhdistaminen vaatii huolellisuutta. Irrota se järjestelmästä, pura se varovasti ja puhdista reikä ja kela WD-40:llä tai vastaavalla liuottimella. Puhalla kanavat paineilmalla ja tarkasta kulumisen tai vaurioiden varalta. Vaihda tiivisteet käyttämällä oikeaa sarjaa venttiiliversiollesi. Huomaa, että korkean lämpötilan sovelluksissa tarvitaan FKM-tiivisteitä tavallisen NBR-kumin sijaan.
Oikean valinnan tekeminen
4WE 10 E -suuntaventtiili on erinomainen, kun kuormanpidolla on merkitystä. Sen suljetun keskiosan rakenne estää ajautumisen, sen nopea reagointi tukee automaatiota ja sen standardisoitu asennus yksinkertaistaa asennusta. Modulaarisen rakenteen ansiosta voit rakentaa monimutkaisia ohjauspiirejä pieniin tiloihin, ja märkäankkurikelat tarjoavat pitkän käyttöiän vähäisellä huollolla.
Harkitse energiavaihtoa. Tämä estetty keskiasento pitää pumpun kuormitettuna, vaikka mikään ei liiku, mikä tuottaa lämpöä ja kuluttaa sähköä. Jos energiatehokkuus on suurempi kuin asennon pitäminen sovelluksessasi, katso J-tyyppisiä keloja, jotka tyhjentävät pumpun vapaalla. Sovelluksissa, jotka tarvitsevat vapaan kellumisen, H-tyypin avoimen keskuksen kokoonpanot saattavat toimia paremmin.
Yhdistä sähköjärjestelmäsi venttiiliin huolellisesti. DC-versiot käsittelevät suurempaa virtausta ja vastaavat nopeammin, joten ne ovat oletusvalinta useimpiin teollisuussovelluksiin. Vaihtovirta toimii hyvin hitaampiin toimintoihin, mutta muista, että 120 litran minuutissa virtausraja estää kelan vaurioitumisen.
Rexroth 4WE 10 E on ansainnut paikkansa teollisuushydrauliikassa vuosikymmeniä todistetun suorituskyvyn ansiosta. Sen korkean paineen, nopean vasteen ja luotettavan kuormanpidon yhdistelmä tekee siitä vankan valinnan vaativiin sovelluksiin. Pidä öljysi puhtaana, valitse tarpeisiisi sopiva kelakokoonpano, ja tämä suuntasäätöventtiili tarjoaa vuosien luotettavan palvelun. Olitpa vaihtamassa olemassa olevaa venttiiliä tai suunnittelemassa uutta järjestelmää, sen ymmärtäminen, mikä tekee 4WE 10 E:stä tikittää, auttaa sinua saamaan kaiken irti hydraulilaitteestasi.
