Hydraulijärjestelmien kanssa työskennellessäsi tarvitaan komponentteja, jotka pitävät nesteiden virtauksen oikeaan suuntaan. Check Valve RVP 25 on luotettava laite, joka on suunniteltu juuri siihen. Tämä venttiili päästää hydrauliöljyn virtaamaan vapaasti yhteen suuntaan samalla, kun se estää takaisinvirtauksen. Se on yksinkertainen konsepti, mutta Check Valve RVP 25 tekee tämän työn erittäin hyvin keski- ja korkeapainejärjestelmissä.
RVP 25 kuuluu tunnettujen eurooppalaisten valmistajien, kuten HYDAC ja MHA Zentgraf, takaiskuventtiilien perheeseen. Löydät myös yhteensopivia versioita yrityksiltä, kuten Huade ja Hengli. Nämä venttiilit asennetaan suoraan jakotukkiin, jotka ovat metallilohkoja, jotka järjestävät hydrauliliitännät. Tämä rakenne säästää tilaa ja tekee asennuksesta puhtaamman kuin yksittäisten putkiliittimien käyttäminen.
Numero "25" viittaa venttiilin nimelliskokoon, joka on DN25 tai noin yhden tuuman halkaisija. Tämä koko kestää keskisuuret ja suuret virtausnopeudet, tyypillisesti 150-550 litraa minuutissa. Se riittää rakennuskoneisiin, teollisuuskoneisiin ja automatisoituihin järjestelmiin. Check Valve RVP 25 toimii parhaiten sovelluksissa, joissa tarvitaan tasaista yksisuuntaista virtausta ilman toistuvaa pyöräilyä.
Kuinka takaiskuventtiili RVP 25 todella toimii
Check Valve RVP 25:n sisällä on muutamia perusosia, jotka toimivat yhdessä. Siinä on venttiilin runko, kartion muotoinen istukka, liikkuva mäntä tai pallo, jousi ja kumitiivisteet, joita kutsutaan O-renkaiksi. Suunnittelu on selkeä, mikä tekee siitä luotettavan.
Kun hydraulineste työntyy venttiilin läpi oikeaan suuntaan, paine voittaa jousivoiman. Tämä työntää männän pois istuimestaan, jolloin syntyy aukko nesteen läpikulkua varten. Painehäviö tämän eteenpäinvirtauksen aikana on suhteellisen alhainen, yleensä vain muutama baari suurillakin virtausnopeuksilla. Tämä tehokkuus tarkoittaa, että pumppusi ei toimi kovemmin kuin on tarpeen.
Kun neste yrittää virrata taaksepäin, jousi työntää männän välittömästi takaisin istuinta vasten. Kartion muoto luo tiukan tiivistyksen, ja käänteinen paine auttaa itse asiassa painamaan tiivistettä entistä tiukemmin. Tämä metalli-metalli-kontakti pysäyttää lähes kaikki vuodot. Alan standardien, kuten DIN EN 12266, mukaan takaiskuventtiili RVP 25 saavuttaa niin sanotun "nollavuoto"-luokituksen, vaikka pieni vuoto on normaalia todellisissa olosuhteissa.
Eri valmistajat käyttävät hieman erilaisia sisärakenteita. HYDAC-versioissa käytetään tyypillisesti kartion muotoista mäntää tarkkuusohjaukseen. Zentgraf-malleissa käytetään usein pallorakennetta, joka reagoi nopeammin alhaisemmilla paineilla. Molemmat lähestymistavat toimivat hyvin, mutta kartiorakenne tarjoaa yleensä tiukemmat toleranssit. Jommankumman valmistajan takaiskuventtiili RVP 25 käsittelee mineraalipohjaisia hydrauliöljyjä, joiden viskositeetti on 2,8-500 neliömillimetriä sekunnissa. Sinun kannattaa pitää hydraulineste suodatettuna vähintään 20 mikronissa, jotta venttiilin sisällä ei pääse likaantumaan.
Merkittävät tekniset tiedot
Check Valve RVP 25:n teknisten tietojen ymmärtäminen auttaa sinua valitsemaan oikean venttiilin järjestelmällesi. Työpaine on yksi tärkeimmistä luvuista. Suurin osa RVP 25 -venttiileistä kestää jopa 350 baaria, mikä vastaa noin 5 000 puntaa neliötuumalla. Joidenkin toimittajien, kuten Huade ja Hengli, versiot on mitoitettu 315 baariin, mikä on edelleen runsaasti useimpiin sovelluksiin. Tämä paineluokitus pätee, kun käytät tavallista mineraaliöljyä normaaleissa lämpötiloissa.
Suurin virtausnopeus vaihtelee hieman valmistajien välillä. HYDAC arvioi takaiskuventtiilinsä RVP 25:n nopeudeksi 150 gallonaa minuutissa tai noin 568 litraa minuutissa. Zentgraf ja yhteensopivat kiinalaiset valmistajat väittävät virtausnopeuksiksi 400–550 litraa minuutissa. Todellinen virtaus, jonka järjestelmäsi pystyy käsittelemään, riippuu siitä, kuinka suuren painehäviön voit hyväksyä. Suuremmilla virtausnopeuksilla painehäviö kasvaa, mikä voi vaikuttaa järjestelmän kokonaistehokkuuteen.
Avauspaine, jota kutsutaan myös halkeilupaineeksi, määrittää, milloin takaiskuventtiili RVP 25 alkaa avautua. Vakioversiot avautuvat noin 7 psi:n tai 0,5 baarin paineella. Tämä on tarpeeksi alhainen, jotta venttiili ei aiheuta tarpeetonta vastusta normaalikäytössä. Voit kuitenkin tilata versioita korkeammilla avautumispaineilla, jotka vaihtelevat välillä 25 psi – 65 psi tai 4,5 bar. Suuremmat avautumispaineet toimivat paremmin järjestelmissä, joissa on estettävä pieni takaisinvirtaus, jopa minimaalisella vastapaineella. Muista, että valmistajat sallivat plus tai miinus 30 prosentin toleranssin näille avautumispainearvoille.
Lämpötila-alue on toinen käytännön näkökohta. Takaiskuventtiili RVP 25 toimii turvallisesti negatiivisesta 20 celsiusasteesta positiiviseen 100 celsiusasteeseen. Se on negatiivinen 4 Fahrenheit-212 astetta Fahrenheit. Nämä rajat tulevat kumisista O-renkaista, jotka on tyypillisesti valmistettu FPM- tai NBR-materiaaleista. FPM kestää korkeampia lämpötiloja paremmin, kun taas NBR maksaa vähemmän ja toimii hyvin kohtuullisissa olosuhteissa.
Itse venttiilin runko on valmistettu hiiliteräksestä, jossa on usein fosfaattipinnoite korroosion estämiseksi. Liikkuva mäntä tai kuula käyttää karkaistua terästä kestämään miljoonia jaksoja kulumatta. Jotkut valmistajat tarjoavat sinkitystä vaihtoehtoisena pintakäsittelynä. Nämä materiaalivalinnat tekevät Check Valve RVP 25:stä kestävän likaisissa teollisuusympäristöissä.
Liitäntävaihtoehtoja ovat NPT-kierteet, SAE-O-rengasportit ja BSPP-kierteet. Useimmat käyttäjät kuitenkin asentavat takaiskuventtiilin RVP 25:n suoraan jakotukkiin käyttämällä pultteja kierreliitosten sijaan. Tämä asennustyyli on puhtaampi ja luotettavampi järjestelmissä, joissa on useita venttiilejä.
Fyysiset mitat ja asennusvaatimukset
Oikeiden mittojen saaminen on tärkeää, kun integroit takaiskuventtiilin RVP 25:n hydraulisarjaan. Venttiilin pituus on noin 172 millimetriä, korkeus 79,5 millimetriä ja leveys vaihtelee mallista riippuen. Se on noin 6,8 tuumaa pitkä ja 3,1 tuumaa korkea. Asennuspinta, jossa venttiilipultit kiinnittyvät jakotukkiin, on HYDAC-versioissa 165 mm pitkä ja 120 mm leveä.
Portit, joissa nestettä tulee ja poistuvat, on sijoitettu 100 millimetrin etäisyydelle keskustasta. Tämä on vakioväli, jota käytetään monissa hydraulikomponenteissa, mikä helpottaa useille venttiileille mahtuvien jakotukkien suunnittelua. Itse portin halkaisija on 28 millimetriä, mikä sopii yhden tuuman liittimiin.
Sinun on porattava asennusreiät jakotukkiin, jotta voit hyväksyä takaiskuventtiilin RVP 25:n. Näiden reikien tulee olla halkaisijaltaan 11,5 millimetriä ja 60 millimetrin etäisyydellä toisistaan. Useimmissa asennuksissa käytetään neljästä kuuteen M10-pulttia, jotka ovat halkaisijaltaan 10 millimetriä. Suositeltu kiristysmomentti näille pulteille on 70 newtonmetriä, mikä varmistaa tiiviin tiivistyksen vahingoittamatta venttiilin runkoa tai jakotukia. Liiallinen kiristäminen voi murtaa kotelon tai vääntää tiivistepinnan.
Ennen kuin asennat takaiskuventtiilin RVP 25, tarkista, että jakotukin asennuspinta on tasainen ja sileä. Pinnan karheuden tulee olla parempi kuin 0,8 mikrometriä ja tasaisuuden tulee olla 0,01 millimetriä 100 millimetriä kohti. Nämä tiukat toleranssit estävät vuodot O-rengastiivisteen ympärillä. RVP 25:n O-renkaan vakiokoko on 32 mm x 3 mm poikkileikkaus.
Kun olet valmis asentamaan, levitä O-renkaaseen ohut kerros yhteensopivaa hydrauliöljyä tai rasvaa. Tämä voitelu auttaa O-renkaan istukkaa kunnolla ilman vääntymistä tai puristamista. Aseta takaiskuventtiili RVP 25 jakotukkiin ja käynnistä käsin kaikki kiinnityspultit. Kiristä ne sitten asteittain ristikkäin, samalla tavalla kuin kiristät auton pyörän muttereita. Tämä tasainen kiristys estää venttiilin rungon vääntymisen.
Takaiskuventtiili RVP 25 voidaan asentaa mihin tahansa suuntaan. Voit asentaa sen vaakasuoraan, pystysuoraan tai vinoon. Varmista vain, että virtaussuunta vastaa venttiilin runkoon merkittyä nuolta. Nuoli osoittaa vapaan virtaussuunnan, jossa nesteen tulee tulla portista P1 ja poistua portista P2. Venttiilin asentaminen taaksepäin estää kaiken virtauksen, mikä voi vahingoittaa pumppua tai muita osia.
Paino on toinen näkökohta, jos suunnittelet mobiilijärjestelmää. Check Valve RVP 25 painaa noin 5,8 kiloa, mikä on noin 12,8 puntaa. Tämä sisältää venttiilin rungon ja vakiokiinnitystarvikkeet. Suuremmat versiot eri porttikokoonpanoilla saattavat painaa hieman enemmän.
Eri valmistajien ja toimittajien vertailu
Useat yritykset valmistavat Check Valve RVP 25:tä tai yhteensopivia vastaavia. Erojen ymmärtäminen auttaa sinua tekemään älykkään ostopäätöksen, joka perustuu budjettiisi ja suorituskykytarpeisiisi.
HYDAC on luultavasti tunnetuin nimi hydraulisissa takaiskuventtiileissä. Heidän takaiskuventtiilinsä RVP 25 tarjoaa laajimman valikoiman avautumispainevaihtoehtoja, 7 psi - 65 psi. HYDAC-venttiilit testataan tarkasti ja niillä on ISO 9001 -sertifikaatti. Löydät HYDAC-tuotteita jakelijoilta, kuten ValinOnline ja Motion Industries Pohjois-Amerikasta ja Euroopasta. Huono puoli on hinta. HYDAC Check Valve RVP 25 -yksiköt maksavat tyypillisesti 300–500 US dollaria kokoonpanosta riippuen. Saatavuus on kuitenkin erinomainen, ja varaosat saa yleensä nopeasti.
MHA Zentgraf valmistaa Check Valve RVP 25 -malleja ensisijaisesti Euroopan markkinoille. Niiden venttiilit käyttävät pallotyyppistä rakennetta kartiomännän sijaan, jota jotkut insinöörit pitävät parempana alhaisemmissa avautumispaineissa. Zentgraf-venttiilit ovat kompakteja ja toimivat hyvin ahtaissa tiloissa. Ne täyttävät DIN-standardit ja tarjoavat mukautusvaihtoehtoja. Hinta on 200 ja 400 dollarin välillä. Löydät Zentgraf-venttiilejä DirectIndustrysta ja joskus eBaysta, vaikka saatavuus Euroopan ulkopuolella voi olla rajoitettua.

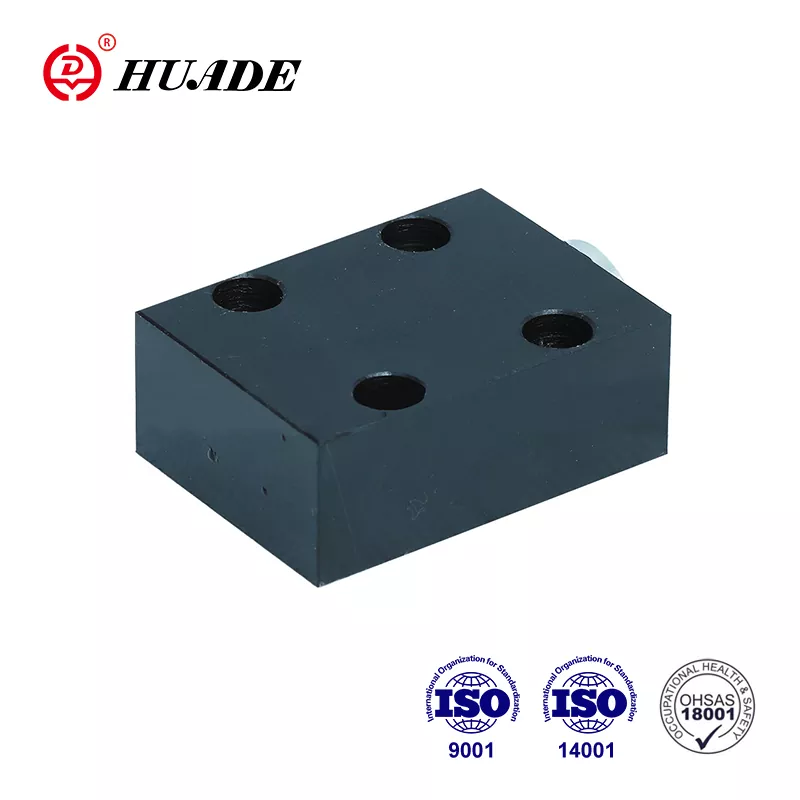

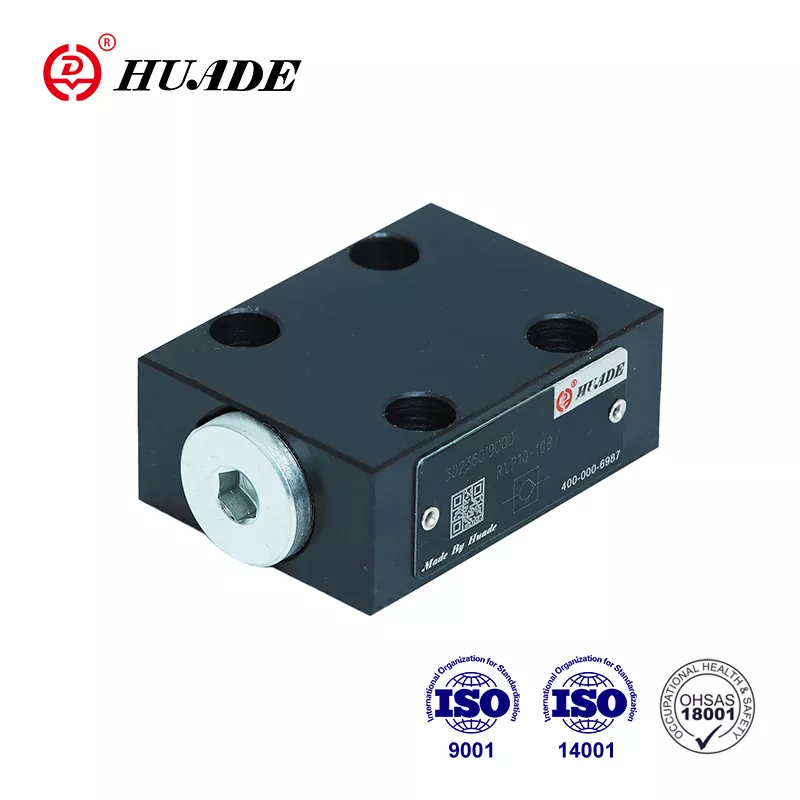

Kiinalaiset valmistajat, kuten Huade ja Hengli, valmistavat yhteensopivia versioita Check Valve RVP 25:stä paljon halvemmalla. Huade markkinoi venttiileitään Rexroth-yhteensopivina, mikä tarkoittaa, että ne sopivat fyysisesti Rexroth-komponenteille suunniteltuihin paikkoihin. Hinnat alkavat noin 42 dollarista FOB Kiinasta, vaikka sinun on otettava huomioon toimitus- ja tuontitullit. Vähimmäistilausmäärät ovat usein vain yksi kappale, mikä tekee Huadesta houkuttelevan pieniin projekteihin tai korjauksiin. Hengli tarjoaa samankaltaisen hinnoittelun ja lisää vaihtoehtoja, kuten parannetun korroosionkestävyyden erikoispinnoitteiden avulla.
Laatueroja on premium- ja budjettimerkkien välillä. HYDAC- ja Zentgraf-venttiileillä on tyypillisesti tiukemmat valmistustoleranssit, mikä tarkoittaa tasaisempia avautumispaineita ja pidempää käyttöikää. Kiinassa valmistetut takaiskuventtiili RVP 25 -yksiköt toimivat hyvin monissa sovelluksissa, mutta saatat nähdä enemmän vaihtelua venttiilistä toiseen. Jos rakennat kriittistä järjestelmää, jossa vika voi olla vaarallista tai kallista, HYDAC- tai Zentgraf-venttiilistä on järkevää maksaa ylimääräistä. Huade- tai Hengli-venttiilit tarjoavat hyvää vastinetta yleisiin teollisuuslaitteisiin, joissa on vähemmän vaativia vaatimuksia.
Kaikilla näillä valmistajilla on ISO 9001 -sertifikaatti, mikä tarkoittaa, että he noudattavat laadunhallintastandardeja. Joillakin on myös ympäristösertifikaatit, kuten ISO 14001, ja turvallisuussertifikaatit, kuten ISO 45001. Varmista tilaaessasi, että toimittajasi voi toimittaa materiaalitodistukset ja testiraportit, jos tarvitset niitä säännösten noudattamiseksi.
Takaiskuventtiilin RVP 25:n todelliset sovellukset
Takaiskuventtiili RVP 25 esiintyy monenlaisissa hydraulisissa laitteissa eri teollisuudenaloilla. Näiden sovellusten ymmärtäminen auttaa sinua näkemään, mihin tämä venttiili sopii todellisiin järjestelmiin.
Rakennus- ja maansiirtolaitteet käyttävät takaiskuventtiiliä RVP 25 laajasti. Esimerkiksi kaivinkoneissa on hydraulivarret, joiden on pysyttävä asennossaan, kun käyttäjä lopettaa säätimien siirtämisen. Sylinteriin asennettu takaiskuventtiili RVP 25 estää öljyn valumisen taaksepäin, mikä antaisi varren pudota. Tämä kuormanpitotoiminto pitää kuljettajat turvassa ja mahdollistaa tarkan ohjauksen. Samanlaisia sovelluksia on puskutraktoreissa, nostureissa ja trukeissa.
Valmistuskoneet hyötyvät Check Valve RVP 25 -asennuksista useilla tavoilla. CNC-työstökeskukset käyttävät hydraulisia puristimia pitämään työkappaleet paikoillaan leikkauksen aikana. Takaiskuventtiilit varmistavat, että puristimet pysyvät tiukalla, vaikka pumpun paine vaihtelee. Ruiskuvalukoneet pumppaavat kuumaa muovia muotteihin korkeassa paineessa. Takaiskuventtiili RVP 25 estää muovia virtaamasta taaksepäin ruiskutuspiirin läpi, mikä tuhlaa materiaalia ja hidastaisi tuotantoa.
Metallintyöstölaitteet, kuten puristimet ja leikkurit, synnyttävät valtavia voimia hydraulisylintereiden kautta. Nämä järjestelmät tarvitsevat luotettavat takaiskuventtiilit estämään hallitsemattoman liikkeen, kun käyttäjä vapauttaa säätimet. Takaiskuventtiili RVP 25 käsittelee metallintyöstösovelluksissa tyypilliset korkeat paineet ja virtausnopeudet. Sen pieni painehäviö tarkoittaa, että järjestelmä pysyy tehokkaana jopa nopeiden jaksojen aikana.
Maatalouskalusto, mukaan lukien traktorit ja hakkuukoneet, sisältää hydraulijärjestelmät työkoneille ja ohjaukselle. Takaiskuventtiili RVP 25 suojaa hydraulipumppuja taaksepäin pyörimisvaurioilta, joita voi ilmetä traktorin moottorin sammuessa. Venttiili auttaa myös ylläpitämään painetta nostopiireissä estäen työvälineitä hitaasti ajautumasta alas, kun ne pysäköidään rinteeseen.
Automatisoidut tuotantolinjat käyttävät usein hydraulivoimaa toistuviin tehtäviin, kuten leimaamiseen, puristamiseen ja materiaalinkäsittelyyn. Takaiskuventtiili RVP 25 sopii jakotukilohkoihin, jotka ohjaavat useita sylintereitä keskitetysti. Tämä järjestelmällinen lähestymistapa vähentää putkistoa, säästää tilaa ja yksinkertaistaa vianmääritystä. Virtaus jopa 550 litraa minuutissa tekee RVP 25:stä sopivan jopa nopeisiin tuotantolaitteisiin.
Yksi esimerkki on robottikokoonpanojärjestelmä, jossa takaiskuventtiili RVP 25 toimii paineenalennusventtiilien rinnalla kompaktissa jakoputkessa. Robottivarsi liikkuu nopeasti ja tarkasti ja vaatii noin 600 litraa minuutissa. Asentamalla Check Valve RVP 25:n insinöörit saavuttivat 15 prosenttia paremman järjestelmän tehokkuuden aiempaan asennukseen verrattuna. Pieni painehäviö tarkoitti, että pumppu käytti vähemmän energiaa, mikä pienensi käyttökustannuksia.
Tehtaiden kiinteissä hydraulisissa voimanlähteissä on usein takaiskuventtiili RVP 25 -yksiköitä pumpun ulostuloissa. Tämä estää järjestelmän painetta virtaamasta takaisin pumpun läpi sen pysähtyessä, mikä voi aiheuttaa vaurioita. Venttiili mahdollistaa myös pehmeämmän käynnistyksen, koska pumpun ei tarvitse voittaa järjestelmäpainetta välittömästi. Tämä sovellus on yksinkertainen, mutta kriittinen luotettavuuden kannalta.
Takaiskuventtiilin huolto ja vianmääritys RVP 25
Säännöllinen huolto pitää Check Valve RVP 25:n toiminnassa vuosia. Hyvä uutinen on, että nämä venttiilit vaativat vain vähän huomiota, jos ne on asennettu oikein ja niitä käytetään suunnittelurajoissaan.
Aloita silmämääräisellä tarkastuksella kuuden tai kahdentoista kuukauden välein riippuen siitä, kuinka kovaa järjestelmäsi toimii. Etsi öljyvuotoja venttiilin rungon tai asennuspinnan ympäriltä. Muutama tippa voi olla merkki kuluneesta O-renkaasta, joka on vaihdettava. Voimakas vuoto voi tarkoittaa, että kiinnityspultit ovat löystyneet tai jakotukin pinta on vaurioitunut. Tarkista, että kaikki kiinnityspultit pysyvät kireinä määritellyllä 70 newtonmetrin vääntömomentilla.
Avauspaineen testaus kertoo, toimiiko sisäinen jousi edelleen oikein. Tarvitset testipenkin säädettävällä paineen ja virtauksen säätimellä. Liitä takaiskuventtiili RVP 25 testipenkkiin ja lisää painetta vähitellen eteenpäin. Huomaa paine, jolla virtaus alkaa. Vertaa tätä venttiilin spesifikaatioihin. Jos avautumispaine on kasvanut merkittävästi, venttiilissä saattaa olla likaa, joka pitää männän irti istukasta. Jos avautumispaine on laskenut, jousi saattaa heiketä väsymisen tai korroosion vuoksi.
Sisäinen puhdistus on tarpeen, jos huomaat, että takaiskuventtiili RVP 25 tarttuu tai reagoi hitaasti. Irrota venttiili jakoputkesta ja pura se varovasti. Jotkut venttiilit vaativat erikoistyökaluja sisäosien vaurioitumisen välttämiseksi. Puhdista kaikki osat liuottimella, joka on yhteensopiva hydraulinestesi kanssa. Mineraalibensiini toimii hyvin mineraaliöljyjärjestelmissä. Tarkasta kartiotiiviste ja mäntä kulumien tai naarmujen varalta. Pienetkin puutteet voivat aiheuttaa vuotoja. Tarkista jousi korroosion tai pysyvän muodonmuutoksen varalta.
Vaihda O-renkaat suuren huollon yhteydessä. Nämä kumitiivisteet menettävät joustavuuttaan ajan myötä, varsinkin jos ne altistuvat äärimmäisille lämpötiloille tai yhteensopimattomille nesteille. Käytä alkuperäisiä O-renkaita, jotka vastaavat alkuperäistä materiaalia. FPM O-renkaat maksavat enemmän kuin NBR, mutta kestävät pidempään kuumissa olosuhteissa. Levitä ohut kerros hydraulinestettä uusiin O-renkaisiin asennuksen aikana.
Check Valve RVP 25:n sisällä oleva venttiilipatruuna on vaihdettavissa useimmissa malleissa. Jos havaitset huomattavaa kulumista tai vaurioita, uuden patruunan tilaaminen on usein edullisempaa kuin yksittäisten komponenttien korjaaminen. Varmista, että varaosat tulevat alkuperäiseltä valmistajalta tai todennetusta yhteensopivasta lähteestä. Yleiset osat eivät välttämättä täytä samoja toleranssivaatimuksia.
Varastoi takaiskuventtiili RVP 25 -yksikköä puhtaassa, kuivassa paikassa. Sulje portit muovikorkilla kontaminoitumisen estämiseksi. Säilytys äärimmäisissä lämpötiloissa voi vahingoittaa O-renkaita, joten säilytä varaosia ilmastoidulla alueella, jos mahdollista. Tarkista varastoidut venttiilit vuosittain ja vaihda O-renkaat, joissa on merkkejä kulumisesta.
Tärkeitä käyttöä koskevia näkökohtia
Useat tekijät vaikuttavat siihen, kuinka hyvin Check Valve RVP 25 toimii järjestelmässäsi. Näiden näkökohtien ymmärtäminen auttaa sinua välttämään ongelmia.
Kiertotiheydellä on enemmän merkitystä kuin useimmat ihmiset ymmärtävät. Check Valve RVP 25 kestää satunnaista pyöräilyä erittäin hyvin, mutta sitä ei ole suunniteltu nopeaan ja jatkuvaan käyttöön. Valmistajat määrittävät vakioversioille tyypillisesti 10 000 käyttöjakson enimmäiskeston. Jos levitys tapahtuu useammin, jousi- ja tiivistepinnat kuluvat nopeammin. Harkitse sen sijaan pilottikäyttöistä takaiskuventtiiliä korkean syklin sovelluksissa.
Nesteen viskositeetti muuttaa painehäviötä takaiskuventtiilin RVP 25 kautta. Tekniset tiedot oletetaan mineraaliöljyksi, jonka viskositeetti on noin 335 SUS, mikä on tyypillistä teollisuushydrauliikkaan. Paksummat nesteet aiheuttavat suurempia painehäviöitä, mikä heikentää järjestelmän tehokkuutta ja tuottaa enemmän lämpöä. Ohuemmat nesteet eivät ehkä voitele sisäosia riittävästi, mikä aiheuttaa nopeampaa kulumista. Noudata määritettyä viskositeettialuetta 2,8–500 neliömillimetriä sekunnissa parhaan tuloksen saavuttamiseksi.
Likaantuminen on kaikkien hydraulisten venttiilien, mukaan lukien takaiskuventtiilin RVP 25, suurin vihollinen. Venttiilin sisällä olevat tiukat välykset eivät kestä likaa tai metallihiukkasia. Suodata hydraulineste aina vähintään 20 mikroniin ja mieluiten 10 mikroniin tai pienempään. Asenna suodatin ennen takaiskuventtiiliä RVP 25 kerätäksesi kontaminaatiot ennen kuin se saavuttaa venttiilin. Vaihda suodattimet säännöllisesti valmistajan aikataulun mukaan.
Äärimmäiset lämpötilat vaikuttavat sekä suorituskykyyn että käyttöikään. Vaikka takaiskuventtiili RVP 25 toimii negatiivisesta 20 positiiviseen 100 celsiusasteeseen, on parempi pysyä tämän alueen keskellä. Erittäin kylmät lämpötilat tekevät tiivisteistä jäykkiä ja voivat lisätä avautumispainetta. Erittäin kuumat lämpötilat pehmentävät tiivisteitä ja nopeuttavat kulumista. Jos järjestelmäsi käy jatkuvasti kuumana, harkitse FPM-O-renkaiden päivittämistä tai lämmönvaihtimen lisäämistä hydraulipiiriisi.
Asennussuunta ei vaikuta takaiskuventtiiliin RVP 25 mekaanisesti, mutta sillä voi olla merkitystä huollon kannalta. Asenna venttiili paikkaan, jossa pääset kiinni asennuspultteihin tulevaa huoltoa varten. Jos mahdollista, suuntaa se niin, että mahdolliset loukkuun jääneet ilmakuplat pääsevät poistumaan luonnollisesti. Vaikka venttiili toimii missä tahansa asennossa, sen asentaminen vaakasuorilla aukoilla helpottaa ilmanpoistoa ensimmäisen käynnistyksen aikana.
Järjestelmän painepiikit voivat vahingoittaa mitä tahansa hydraulikomponenttia, mukaan lukien takaiskuventtiilit. Varmista, että järjestelmässäsi on riittävät paineenalennusventtiilit, jotka on mitoitettu pumpun virtausnopeudelle. Takaiskuventtiili RVP 25 on mitoitettu kestämään 350 baarin jatkuvaa painetta, mutta toistuvat tämän arvot ylittävät piikit lyhentävät sen käyttöikää. Harkitse paineenvaimentimien tai akkujen asentamista, jos järjestelmässäsi esiintyy toistuvia painepiikkejä.
Oikean takaiskuventtiilin RVP 25 valitseminen järjestelmällesi
Oikean venttiilispesifikaation valitseminen edellyttää venttiilien ominaisuuksien sovittamista järjestelmävaatimuksiin. Aloita tunnistamalla järjestelmäsi suurin käyttöpaine. Lisää vähintään 20 prosentin turvamarginaali painepiippujen huomioon ottamiseksi. Jos järjestelmäsi toimii normaalisti 280 baarilla, Check Valve RVP 25:n 350 baarin arvo tarjoaa riittävän marginaalin. Korkeampia paineita varten tarvitset toisen venttiilisarjan.
Virtausnopeuden laskenta tulee seuraavaksi. Määritä suurin virtaus piirin läpi, johon asennat takaiskuventtiilin RVP 25. Vertaa tätä venttiilin virtausarvoon, tyypillisesti 150-550 litraa minuutissa valmistajasta riippuen. Älä unohda tarkistaa painehäviökäyriä. Suuremmat virtausnopeudet aiheuttavat suurempia painehäviöitä, jotka hukkaavat energiaa ja tuottavat lämpöä. Jos vaadittu virtaus aiheuttaa yli 10 baarin painehäviön, harkitse suurempaa venttiilikokoa tai kahta rinnakkaista venttiiliä.
Avauspaineen valinta riippuu käyttökohteesta. Useimpiin käyttötarkoituksiin normaali 0,5 baarin avauspaine toimii hyvin. Tämä alhainen asetus minimoi vastuksen normaalin käytön aikana. Saatat kuitenkin tarvita korkeampaa avauspainetta tietyissä tilanteissa. Jos yrität pitää kuormaa pystysuorassa, suurempi avautumispaine tarjoaa paremman suojan ajautumista vastaan. Jos haluat estää takaisinvirtauksen, edes pienen vastapaineen, valitse 4,5 baarin avauspaine. Muista, että korkeammat avautumispaineet lisäävät myös eteenpäin suuntautuvaa painehäviötä.
Porttikokoonpanon on vastattava jakotukkiasi tai putkistoasi. Check Valve RVP 25:ssä on useita porttivaihtoehtoja, mukaan lukien NPT-kierteet, SAE-O-rengasportit ja BSPP-kierteet. Jakotukin asennuksessa varmista, että porttien väli ja asennusreikien kuvio vastaavat jakotukin mallia. Useimmat valmistajat tarjoavat CAD-malleja, jotka voit tuoda suunnitteluohjelmistoon sopivuuden tarkistamiseksi. Lataa nämä mallit ennen oston viimeistelyä.
Materiaalien yhteensopivuus on ratkaisevan tärkeää venttiilin pitkän käyttöiän kannalta. Vakioiskuventtiili RVP 25 toimii mineraalipohjaisten hydrauliöljyjen ja fosfaattiesterinesteiden kanssa. Jos käytät vesi-glykoliseoksia, synteettisiä nesteitä tai biohajoavia öljyjä, varmista yhteensopivuus sekä venttiilirungon että tiivisteiden kanssa. Jotkut valmistajat tarjoavat erityisiä tiivistemateriaaleja epätavallisille nesteille. Jos olet epävarma, ota yhteyttä valmistajan tekniseen tukeen saadaksesi ohjeita.
Budjettinäkökohdat vaikuttavat brändin valintaan. Jos kustannukset ovat ensisijainen huolenaiheesi ja sovelluksesi ei ole kriittinen, Check Valve RVP 25:n Huade- tai Hengli-versiot tarjoavat huomattavia säästöjä. Vaativissa sovelluksissa, joissa luotettavuus on ensiarvoisen tärkeää, HYDAC- tai Zentgraf-venttiilit oikeuttavat korkeammat kustannukset paremmalla yhtenäisyydellä ja tuella. Harkitse omistamisen kokonaiskustannuksia, mukaan lukien mahdolliset seisokit, jos venttiili ei toimi, älä vain alkuperäistä ostohintaa.
Toimitusaika ja saatavuus ovat tärkeitä projektin suunnittelussa. HYDAC-venttiilejä on helposti saatavilla Pohjois-Amerikassa ja Euroopassa, ja ne toimitetaan usein muutamassa päivässä. Kiinalaiset valmistajat saattavat vaatia useita viikkoja toimitukseen, varsinkin jos tarvitset mukauttamista. Suunnittele tilauksesi vastaavasti välttääksesi projektin viivästymisen.
Miten takaiskuventtiili RVP 25 verrataan muihin vaihtoehtoihin
Vaihtoehtojen ymmärtäminen auttaa varmistamaan, että takaiskuventtiili RVP 25 on oikea valinta sovellukseesi. Useat muut venttiilityypit tarjoavat yksisuuntaisen virtauksen ohjauksen, jokaisella on eri vahvuudet.
Vakiolinjaisissa takaiskuventtiileissä, kuten RV-sarjassa, käytetään samaa perusperiaatetta kuin RVP 25:ssä, mutta ne yhdistetään kierreportteihin jakotukin pultauksen sijaan. RV-sarja toimii hyvin yksinkertaisissa putkijärjestelmissä, mutta takaiskuventtiili RVP 25 säästää huomattavasti tilaa jakoputkimalleissa. Voit pakata useita RVP 25 -venttiilejä kompaktiin lohkoon sen sijaan, että johtaisit putkia yksittäisiin RV-venttiileihin. Tämä vähentää vuotokohtia ja tekee järjestelmästä organisoidumman. Jos kuitenkin asennat jälkikäteen olemassa olevaa putkijärjestelmää, RV-venttiilit saattavat olla helpompi asentaa kuin suunnitella uudelleen jakotukin kiinnitystä varten.
Pilottiohjatut takaiskuventtiilit tarjoavat ylimääräisen ohjausportin, jonka avulla voit avata venttiilin jopa vastapainetta vastaan. Tämä ominaisuus on hyödyllinen, kun sinun on vedettävä sisään takaiskuventtiilillä lukittu sylinteri. Check Valve RVP 25:ssä ei ole tätä pilottitoimintoa, mikä tekee siitä yksinkertaisemman ja halvemman. Jos tarvitset ehdottomasti pilottia, tarvitset toisen venttiilityypin. Yksisuuntaisen virtauksen perussäädössä yksinkertaisempi takaiskuventtiili RVP 25 on kuitenkin luotettavampi, koska siinä on vähemmän vaurioitavia osia.
Valmistajien, kuten Zentgrafin, pallomaiset takaiskuventtiilit reagoivat hyvin nopeasti, koska pallon massa on pienempi kuin kartiomännällä. Tämä nopea reagointi toimii hyvin järjestelmissä, joissa paine muuttuu nopeasti. Kuitenkin kartiomallit, kuten HYDAC Check Valve RVP 25 -yksiköissä käytetyt, tiivistyvät yleensä paremmin, koska kartio tarjoaa enemmän kosketusaluetta istukkaan. Kartiorakenne käsittelee myös korkeat paineet luotettavammin miljoonien jaksojen aikana. Valintasi pallon ja kartion välillä riippuu siitä, tarvitsetko nopeamman vasteen vai paremman tiivistyksen.
Suhteelliset venttiilit tarjoavat vaihtelevan virtauksen säädön yksinkertaisen on-off-toiminnon sijaan. Nämä ovat täysin erilaisia kuin takaiskuventtiilit ja palvelevat eri tarkoitusta. Älä sekoita näitä kahta. Suhteelliset venttiilit maksavat paljon enemmän ja vaativat elektronisen ohjauksen. Takaiskuventtiili RVP 25 on passiivinen laite, joka toimii automaattisesti paine-eron perusteella. Tämä yksinkertaisuus tekee siitä erittäin luotettavan ja sopivan perusvirtauksensäätötehtäviin.
Jousikuormitetut varoventtiilit näyttävät samanlaisilta kuin takaiskuventtiilit, mutta niillä on eri tehtävä. Ylipaineventtiilit suojaavat järjestelmiä ylipaineelta avautumalla, kun paine ylittää asetetun rajan. Takaiskuventtiili RVP 25 toimii virtaussuunnan, ei painetason perusteella. Monet järjestelmät käyttävät molempia venttiileitä yhdessä. Takaiskuventtiili RVP 25 estää takaisinvirtauksen, kun taas varoventtiilit käsittelevät painepiikkejä.
Tulevaisuuden trendit ja teknologian integrointi
Hydraulitekniikka kehittyy jatkuvasti, ja takaiskuventtiili RVP 25 mukautuu alan mukana. Jotkut valmistajat tarjoavat nyt takaiskuventtiilejä integroiduilla antureilla, jotka valvovat virtausta, painetta ja lämpötilaa. Nämä älykkäät venttiilit yhdistyvät teollisiin esineiden Internet-verkkoihin mahdollistaen reaaliaikaisen järjestelmän seurannan. Vaikka anturin integrointi ei ole vielä yleistä erityisesti RVP 25:ssä, se edustaa sitä, mihin tekniikka on menossa. Ennakoiva huolto on mahdollista, kun voit seurata venttiilin suorituskykyä etänä.
Materiaalitieteen parannukset pidentävät hydraulikomponenttien kestävyyttä ankarissa ympäristöissä. Uudet tiivistemateriaalit kestävät korkeampia lämpötiloja ja aggressiivisia nesteitä paremmin kuin perinteinen kumi. Venttiilirunkojen pintakäsittelyt tarjoavat paremman korroosionkestävyyden lisäämättä suuria kustannuksia. Kun nämä tekniikat kehittyvät, voimme odottaa Check Valve RVP 25 -yksiköiden käsittelevän yhä vaativampia sovelluksia.
Miniatyrisointi on toinen suuntaus, joka vaikuttaa hydrauliventtiileihin. Kun liikkuvat laitteet muuttuvat kompakteiksi, paineita kutistaa hydraulikomponentit säilyttäen samalla suorituskyky. Check Valve RVP 25:n jakotukkiin asennettu rakenne vastaa tähän tarpeeseen paremmin kuin perinteiset inline-venttiilit. Tulevat versiot saattavat pakata entistä enemmän toimintoja pienempiin pakkauksiin kehittyneiden valmistustekniikoiden, kuten lisäainevalmistuksen, ansiosta.
Viimeisiä ajatuksia takaiskuventtiilistä RVP 25
Takaiskuventtiili RVP 25 edustaa kypsää ja luotettavaa ratkaisua yksisuuntaiseen virtauksen säätöön keskipaineisissa hydraulijärjestelmissä. Sen suoraviivainen muotoilu tarjoaa tasaisen suorituskyvyn monenlaisissa sovelluksissa rakennuslaitteista automatisoituun valmistukseen. Venttiilin kyky kestää jopa 350 bar painetta ja 550 litraa minuutissa virtaus tekee siitä sopivan vaativaan teollisuuskäyttöön.
Valinta valmistajien välillä perustuu kustannusten ja laatuvaatimusten tasapainottamiseen. HYDAC tarjoaa huippuluokan suorituskyvyn ja laajimman saatavuuden. Zentgraf tarjoaa eurooppalaista suunnittelua, jossa on hyvä räätälöinti. Huade ja Hengli tarjoavat toimivaa suorituskykyä edulliseen hintaan. Kaikki nämä vaihtoehdot antavat sinulle joustavuutta sovittaa venttiilivalinta projektin vaatimuksiin.
Oikea asennus ja huolto takaavat pitkän käyttöiän. Asenna takaiskuventtiili RVP 25 tasaiselle, puhtaalle jakotukin pinnalle oikein kiristetyillä pulteilla. Pidä hydraulineste puhtaana ja määritetyllä lämpötila-alueella. Tarkista avautumispaine säännöllisesti ja vaihda O-renkaat suurten huoltovälien aikana.
Yksityiskohtaiset tekniset tiedot ja CAD-mallit ovat valmistajan verkkosivustoilla, kuten HYDAC:n virallisella sivustolla, tai suunnittelualustoilla, kuten DirectIndustry. Jos olet valmis ostamaan, toimittajat, kuten ValinOnline, Motion Industries ja Made-in-China, tarjoavat erilaisia hinnoitteluvaihtoehtoja. Suunnitteletpa uutta järjestelmää tai vaihtamassa kulunutta venttiiliä, Check Valve RVP 25 tarjoaa todistettua suorituskykyä, johon voit luottaa.
