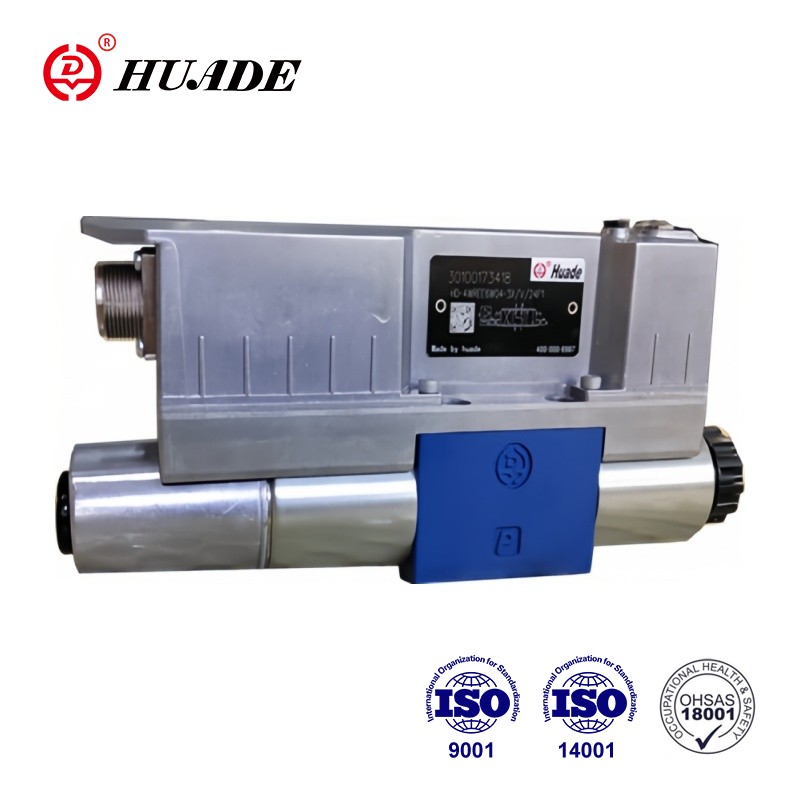

Tyypin 4WREE6-3X venttiili on suorakäyttöinen suhteellinen suuntaventtiili, jossa on sähköinen asennon palaute ja integroitu elektroniikka (OBE). 4WREE6-3X-tyyppiset suhteelliset venttiilit ovat läpäisseet CE-sertifioinnin. Suurin käyttöpaine on jopa 350 bar. Se on yksi Huade Hydraulicin johtavista tuotteista. Tällä 4WREE6-3X-venttiilillä on vakaa suorituskyky ja suhteellisen halpa hinta.
| Kenraali | ||
| Paino | ▶ Venttiili kahdella solenoidilla (kg) | 2.6 |
| ▶ Venttiili yhdellä solenoidilla (kg) | 2.1 | |
| Asennusasento | mikä tahansa, mieluiten vaakasuora | |
| Ympäristön lämpötila-alue (℃) | -20 … +60 | |
| Säilytyslämpötila-alue UV-suojalla (℃) | +5 … +40 | |
| Kuljetuslämpötila (℃) | –30 … +80 | |
| Suurin säilytysaika (vuosia) | 1 | |
| Sen testit DIN EN 60068-2-6 mukaisesti | 10 ... 2000 Hz / enintään 10 g / 10 sykliä / 3 akselia | |
| Melutesti standardin DIN EN 60068-2-64 mukaan | 20 ... 2000 Hz / 10 g RMS / 30 g huippu / 30 min. / 3 akselia | |
| Kuljetusiskun DIN EN 60068-2-27 mukainen | 15 g / 11 ms / 3 iskua / 3 akselia | |
| Isku standardin DIN EN 60068-2-27 mukaan | 15 g / 11 ms / 1000 iskua / 3 akselia | |
| Suurin suhteellinen kosteus (ei kondensaatiota) % | 95 | |
| Solenoidin korkein pintalämpötila (℃) | 150 (yksittäinen toiminta) | |
| MTTFd-arvo standardin EN ISO 13849 mukaan (vuosia) | 150 | |
| Yhdenmukaisuus | ▶ CE EMC-direktiivin 2014/30/EU mukaisesti, testattu standardien EN 61000-6-2 ja EN 61000-6-3 mukaisesti ▶ RoHS-direktiivi 2015/65/EU ▶ REACH-asetus (EY) nro. 1907/2006 | |
| Ympäristön yhteensopivuus | ▶ Ilmasto | Ympäristöauditointi standardin EN 60068-2 mukaisesti |
| hydraulinen | ||
| Suurin käyttöpaine | ▶ Portti A, B, P bar | 350 |
| ▶ Portin T-palkki | 210 | |
| Suurin virtaus (suositus) (l/min) | 80 | |
| Nimellisvirtaus (∆p = 10 bar) (l/min) | 4; 8; 16; 32 | |
| Hydrauliöljy | katso taulukko sivulta 15 | |
| Hydraulinesteen lämpötila-alue (℃) | ▶ hyväksyttävä | –20 … +70 |
| ▶ suositeltavaa | –40… +50 | |
| Viskositeettialue (mm2/s) | ▶ sallittu ℃ | 20…380 |
| ▶ suositeltavaa | 30…46 | |
| Hydrauliöljyn suurin sallittu kontaminaatioaste, puhtausluokka ISO 4406 (c) mukaan | luokka 18.20.15 | |
| Hydrauliöljy | Luokitus | Sopivat tiivistysmateriaalit | Standardit | |
| Mineraaliöljyt | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | |
| Biohajoava | ▶ Ei liukene veteen | HETG | FKM | ISO 15380 |
| LAULU | FKM | |||
| ▶ Liukenee veteen | HEPG | FKM | ISO 15380 | |
| Tulenkestävä | ▶ Vedetön | HFDU (glykolipohjainen) | FKM | ISO 12922 |
| HFDU (esteripohjainen) | FKM | |||
| HFDR | FKM | |||
| ▶ Sisältää vettä | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Ominaisuudet:
▶4/2- tai 4/3-suuntainen versio
▶Alalevyasennukseen
▶Portointikuvio ISO 4401-03-02-0-05 -standardin mukaisesti
▶Virtauksen suunnan ja koon hallinta
▶Käyttö keskikierteillä varustettujen suhteellisten solenoidien avulla
▶Jousikeskeinen ohjauskela
▶Integroitu ohjauselektroniikka (OBE), jossa on jännite- tai virtatulo ("A1" ja/tai "F1")
Asennus
Venttiili koostuu periaatteessa:
▷Kotelo (1) liitäntäpinnalla
▷Ohjauskela (2) puristusjousilla (3 ja 4) ja jousilevyllä (5 ja 6)
▷Solenoidit (7 ja 8) keskikierteellä
▷ Asentoanturi (9)
▷ Integroitu elektroniikka (13)
▷Sähköinen nollapisteen säätö (12), johon pääsee käsiksi kumitulpan kautta
Tehtävä:
▷Sähköttömällä solenoidilla (7 ja 8), ohjauskelan (2) keskiasento puristusjousilla (3 ja 4) jousilevyjen (5 ja 6) välissä.
▷Ohjauskelan (2) suora käyttö ohjaamalla suhteellista solenoidia, esim. solenoidi "b" (8)
-Ohjauskelan (2) siirtyminen vasemmalle verrannollinen sähköiseen tulosignaaliin
- Tämä avaa yhteyden P:stä A:hen ja B:stä T:hen aukkotyyppisten poikkileikkausten kautta progressiivisilla virtausominaisuuksilla
Jännitteetön tilassa ohjauskela (2) pysyy mekaanisessa keskiasennossa solenoidien palautusjousilla. Ohjauskelan symbolilla "V" tämä asento ei vastaa hydraulisen keskiasentoa! Kun sähköventtiilin ohjaussilmukka on kiinni, ohjauskela on sijoitettu hydrauliseen keskiasentoon.
Venttiili, jossa 2 kela-asentoa (versio "4WREE...A...")
Tämän venttiiliversion toiminta vastaa periaatteessa venttiiliä, jossa on kolme kela-asentoa. 2 puolan asentoventtiiliä on kuitenkin varustettu vain solenoidilla "a" (7). Toisen verrannollisen solenoidin sijasta on tulpparuuvi (10).
Paineenkompensointielementti OBE:ssä "-967".
Kondenssiveden muodostumisen estämiseksi integroidun elektroniikan (OBE) koteloon voidaan käyttää elektroniikan suojakalvoa (11).
Suositellaan käytettäväksi alan standardiolosuhteiden ulkopuolella, joissa ilmankosteus on korkea ja lämpötilan sykliset vaihtelut ovat merkittäviä (esim.
Suhteellisen suuntaventtiilin 4WREE-3X symboli
