Jos työskentelet hydraulijärjestelmien tai raskaiden koneiden kanssa, olet todennäköisesti kuullut männän pumppuista. Monet ihmiset kysyvät "Mitä eroa männän pumppujen ja aksiaalimäntäpumppujen välillä on?" - Mutta tässä on asia: aksiaalimäntäpumput ovat oikeastaan eräänlainen mäntäpumppu. Useimmat ihmiset todella haluavat tietää, on ero aksiaalisen ja radiaalisen männän pumppujen välillä. Tämä opas hajottaa sen yksinkertaisesti ja auttaa sinua ymmärtämään, mikä saattaa olla sopiva tarpeisiisi.
Männän pumppujen ymmärtäminen: iso kuva
Ennen kuin sukellamme eroja, aloitetaan perusteilla. Mäntäpumppu on kuin hydraulijärjestelmän sydän. Se liikuttaa nestettä (yleensä öljyä) käyttämällä mäntoja, jotka työntävät ja vetävät, aiheuttaen paineen sähkökoneille, kuten kaivinkoneet, nosturit ja teollisuuslaitteet.
Ajattele sitä kuin polkupyöräpumppu, mutta paljon tehokkaampi ja suunniteltu toimimaan jatkuvasti korkealla paineella.
Mikä tekee mäntäpumppuista erityisen?
Männän pumput ovat suosittuja, koska ne:
(jopa 14 500 psi - tyypilliset maksimiarvot)
(90-95% Tehokkuus - Tyypillinen laatupumppujen alue)
asianmukaisesti
luotettavasti
Männän pumppujen perhe
Tässä on mielenkiintoista: aksiaalimäntäpumput ovat oikeastaan eräänlainen mäntäpumppu. Se on kuin sanoa "mitä eroa auton ja sedanin välillä on?" - Sedan on auto, vain tietty tyyppi.
Männän pumppuperhe sisältää:
- Aksiaalimäntäpumput- Männät liikkuvat pääakselin suuntaisesti
- Radiaalimäntäpumput- Pistonit liikkuvat ulos keskustasta kuin pyörän pinnat
- Mäntäpumput edestakaisin- Pistonit liikkuvat edestakaisin suorassa linjassa
- Taivutettu akselin mäntäpumput- Erityinen aksiaalipumppu, jossa on kallistettu sylinterilohko suuremman hyötysuhteen saavuttamiseksi
Koska suurin osa tästä kysymyksestä kysyyvät vertailla aksiaalisia ja säteittäisiä mäntäpumppuja, keskitytään siihen vertailuun.

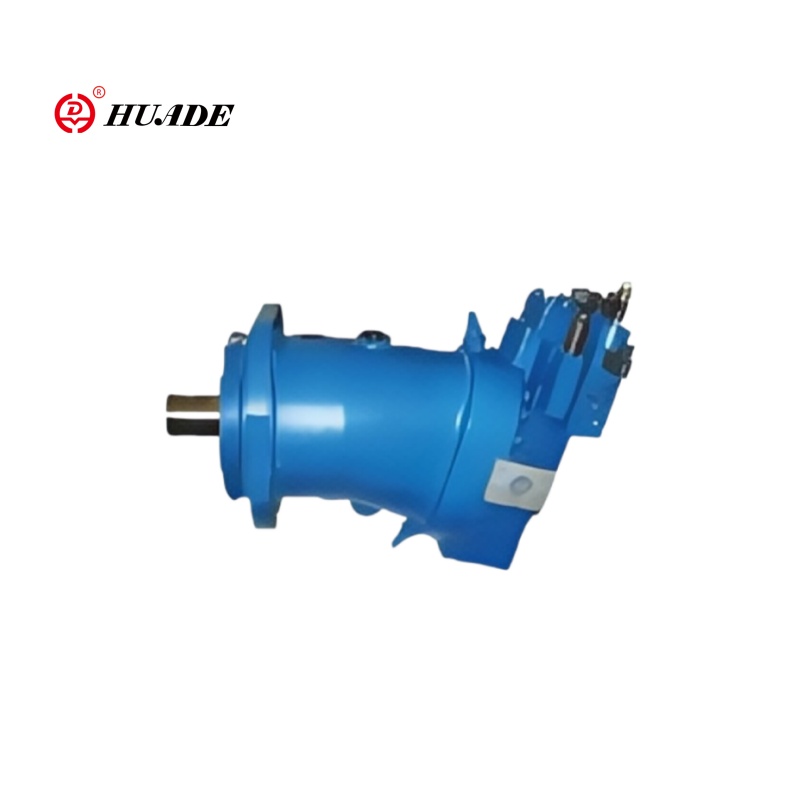

Aksiaalimäntäpumput: kompakti voimalaitos
Kuinka he toimivat
Kuvittele sylinteri, jonka ympyrään on järjestetty useita männäitä, jotka kaikki osoittavat samaan suuntaan (pääakselin yhdensuuntainen). Kun akseli pyörii, kallistettu levy, jota kutsutaan "swashplateiksi", työntää männät sisään ja ulos. Tämä luo pumppaustoiminnan.
Tärkeimmät ominaisuudet:
- Männät liikkuvat yhdensuuntaisen akselin kanssa
- Käyttää männän liikkeen (tai taivutettua akselin suunnittelua korkeamman tehokkuuden saavuttamiseksi) käyttää hajulevyä)
- Voi säätää virtausta muuttamalla hajujen kulmaa
- Kompakti muotoilu säästää tilaa
Mistä löydät ne
Aksiaalimäntäpumput ovat kaikkialla liikkuvissa laitteissa:
- Kaivinkoneet ja puskutraktorit
- Trukit ja nosturit
- Lentokoneiden hydrauliset järjestelmät
- Injektiomuovauskoneet
Radiaalimäntäpumput: Raskas mestari
Kuinka he toimivat
Kuva -männät, jotka on järjestetty kuin polkupyöräpyörän pinnat, kaikki osoittavat ulospäin keskustasta. Cam (kuten keskuksen ulkopuolella) työntää nämä männät sisään ja ulos, kun se pyörii. Tämä malli pystyy käsittelemään erittäin korkeita paineita.
Tärkeimmät ominaisuudet:
- Männät liikkuvat ulospäin keskustasta
- Käyttää nokkorengaa männän liikkeen hallintaan
- Yleensä tarjoaa kiinteän virtauksen (ei voi säätää helposti)
- Isompi ja vankka muotoilu
Mistä löydät ne
Radiaalimäntäpumput ovat erinomaisia raskaissa sovelluksissa:
- Kaivoslaitteet
- Suuret hydrauliset puristimet
- Merijalkajärjestelmät
- Voimalaitokset
Head-to-päähän vertailu
Vertaamme näitä kahta pumpputyyppiä vierekkäin:
| Ominaisuus | Aksiaalinen mäntäpumppu | Radiaalimäntäpumppu |
|---|---|---|
| Painealue | Tyypillinen 300-700 bar (4 350-10 150 psi) | Tyypillinen 700-1 000+ baari (10 150-14 500+ psi) |
| Virranhallinta | Muuttuja (säädettävä) | Yleensä kiinteä |
| Koko | Kompakti | Suurempi |
| Tehokkuus | Tyypillinen 90-95% (parhaiten suurilla nopeuksilla) | Korkea, mutta alhaisempi hitaasti |
| Melutaso | Kohtuullinen | Hiljaisempi |
| Ylläpito | Kompleksi, 10 000 tunnin välein | Yksinkertaisempi, 500-1 000 tunnin välein |
| Maksaa | Korkeampi etukäteen, alhaisemmat käyttökustannukset | Korkeat etukäteen, kohtalaiset käyttökustannukset |
Suorituskyvyn jakautuminen
Painekykytys
- Aksiaalinen:Erinomainen useimpiin sovelluksiin (enintään 10 150 psi tyypillinen enimmäismäärä)
- Radiaalinen:Paras äärimmäisiin painetarpeisiin (jopa 14 500+ psi -tyypillinen enimmäismäärä)
Virranhallinta
- Aksiaalinen:Voi säätää virtausta lennossa - Erinomainen energiansäästöihin
- Radiaalinen:Yleensä yksi kiinteä virtausnopeus - yksinkertainen, mutta vähemmän joustava
Tehokkuus
- Aksiaalinen:Erittäin tehokas suurilla nopeuksilla, täydellinen mobiililaitteille
- Radiaalinen:Tehokas yleinen, mutta ei niin hyvä alhaisella nopeudella
Melu ja värähtely
- Aksiaalinen:Tekee enemmän melua, mutta sujuvampaa toimintaa
- Radiaalinen:Hiljaisempi ja vähemmän värähtely - naapurit kiittävät sinua
Kumpi sinun pitäisi valita?
Valitse aksiaalimäntäpumput, kun:
- Sinun on tallennettava tila (kompakti muotoilu)
- Haluat säätää virtausta energiansäästöihin
- Työskentelet mobiililaitteiden kanssa
- Tarvitset suurta hyötysuhdetta vaihtelevilla nopeuksilla
- Painetarpeesi ovat alle 10 150 psi (tyypillinen aksiaalipumpun raja)
Valitse säteittäiset mäntäpumput, kun:
- Tarvitset erittäin korkeaa painetta (yli 10 150 psi tyypillistä aksiaalirajoitusta)
- Suoritat jatkuvia raskaita operaatioita
- Haluat yksinkertaisemman ylläpidon
- Melu on huolenaihe
- Sinulla on tilaa suuremmalle pumpulle
Kustannusnäkökohdat
Alkuinvestointi
Molemmat tyypit ovat kalliita, mutta tässä on odotettavissa:
- Aksiaalinen:Korkeammat etukäteen aiheutuvat kustannukset monimutkaisesta suunnittelusta
- Radiaalinen:Myös kallista, mutta mahdollisesti vähemmän kuin aksiaali yksinkertaisissa sovelluksissa
Käyttökustannukset
- Aksiaalinen:Pienet energialaskut muuttuvan virtauksen ohjauksen ansiosta
- Radiaalinen:Tasainen energian käyttö, hyvä johdonmukaisille toimille
Ylläpitokustannukset
- Aksiaalinen:Monimutkaisempi huolto, mutta pidempi väliajoja (10 000 tuntia)
- Radiaalinen:Yksinkertaisempi huolto, useampi aikaväli (500-1 000 tuntia)
Yleiset sovellukset tosielämässä
Rakennustyömaa
Kaivinkone käyttää aksiaalimäntäpumppua, koska se tarvitsee:
- Kompakti koon sopeutuminen koneeseen
- Muuttuva virtaus eri operaatioille (kaivaminen vs. ajaminen)
- Korkea tehokkuus polttoaineen säästämiseksi
Kaivostoiminta
Suuri hydraulinen puristin käyttää säteittäistä mäntäpumppua, koska se tarvitsee:
- Äärimmäinen paine murskata materiaaleja
- Jatkuva toiminta 24/7 -tuotantoon
- Vahva suunnittelu ankarissa olosuhteissa
Huoltovinkit
Aksiaalimäntäpumpuille:
- Pidä hydraulinen neste erittäin puhtaana (käytä korkealaatuisia suodattimia)
- Tarkista Swashplate -olosuhteet säännöllisesti
- Tarkkaile epätavallisia ääniä
- Palvelua 10 000 tunnin välein tai suositeltavaa
Radiaalisten männän pumppuihin:
- Tarkasta tiivisteet ja venttiilit useammin
- Tarkista nokkirenkaan kuluminen
- Seuraa painetasoa
- Palvelua 500-1 000 tunnin välein
Tulevaisuuden trendit
Hydraulinen pumpputeollisuus kehittyy:
- Älykäs hallintalaitteet:Digitaaliset järjestelmät, jotka säätävät pumpun suorituskykyä automaattisesti
- Paremmat materiaalit:Kulutusta kestävät pidempään kestävät komponentit
- IoT -integraatio:Pumput, jotka voivat ennustaa tarvitseessaan huoltoa
- Energiatehokkuus:Uudet mallit, jotka säästävät vielä enemmän energiaa
Usein kysyttyjä kysymyksiä
K: Voinko korvata aksiaalimäntäpumpun säteittäisellä?
V: Ehkä, mutta sinun on tarkistettava painevaatimukset, avaruusrajoitukset ja virtaustarpeet. On parasta neuvotella hydraulinsinööristä.
K: Mikä tyyppi kestää kauemmin?
V: Molemmat voivat kestää useita vuosia asianmukaisella kunnossapidolla. Avain on oikean tyypin valitseminen sovelluksellesi ja ylläpitää sitä oikein.
K: Onko olemassa muun tyyppisiä hydraulipumppuja?
V: Kyllä! Vaihdepumput ja siipipumput ovat myös yleisiä, mutta mäntäpumput tarjoavat yleensä korkeimman paineen ja tehokkuuden.
Lopputulos
Muista, että aksiaalimäntäpumput ovat eräänlainen mäntäpumppu - ne eivät ole täysin erilaisia luokkia. Kun ihmiset kysyvät erosta, he yleensä haluavat verrata aksiaalisia ja säteittäisiä mäntäpumppuja.
Valitse aksiaaliJos tarvitset kompakti koon, muuttuvan virtauksen ja korkean hyötysuhteen liikkuville tai dynaamisille sovelluksille.
Valitse säteittäinenJos tarvitset äärimmäistä painetta, jatkuvaa raskasta toimintaa ja se mahtuu suurempaan koon.
Molemmat tyypit ovat erinomaisia valintoja, jotka palvelevat sinua hyvin asianmukaisella valinnalla ja kunnossapidolla. Tärkeintä on ymmärtää tarpeitasi ja sovittaa ne oikeaan pumpun ominaisuuksiin.
Suunnittelitpa uuden hydraulijärjestelmän tai korvaamalla olemassa olevan pumpun, tämän oppaan tulisi auttaa sinua tekemään tietoisen päätöksen. Epävarmuuden aikana ota yhteyttä hydraulisten järjestelmien asiantuntijaan, joka voi analysoida erityisiä vaatimuksiasi ja suositella parasta ratkaisua.
Tarvitsetko apua oikean hydraulipumpun valitsemisessa sovellukseesi?Tarkastellaan tekijöitä, kuten painevaatimuksia, virtaustarpeita, avaruusrajoituksia ja ylläpitoominaisuuksia. Oikea valinta säästää rahaa ja päänsärkyä pitkällä tähtäimellä.
