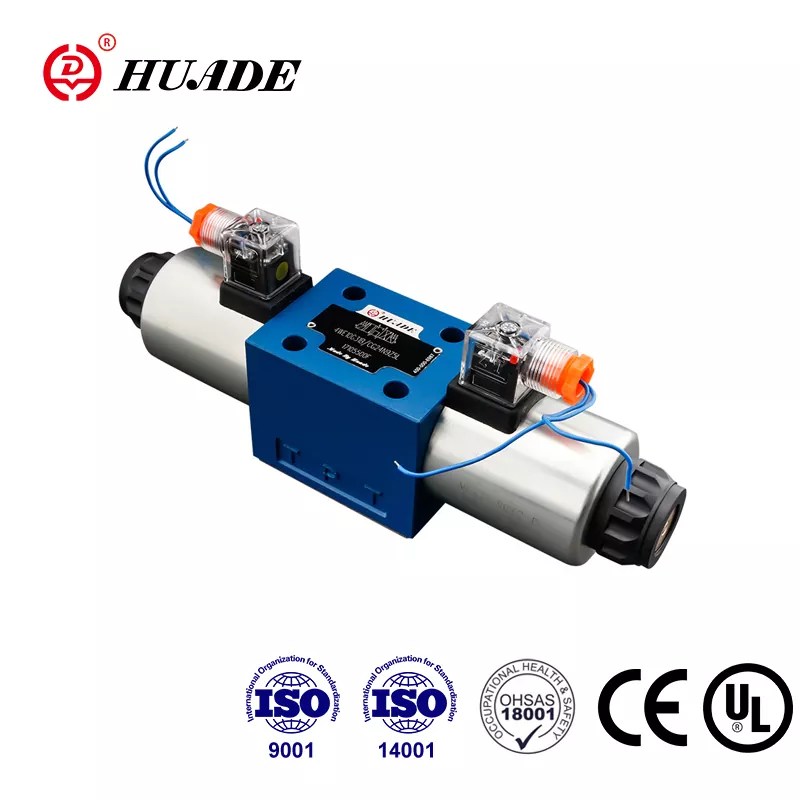

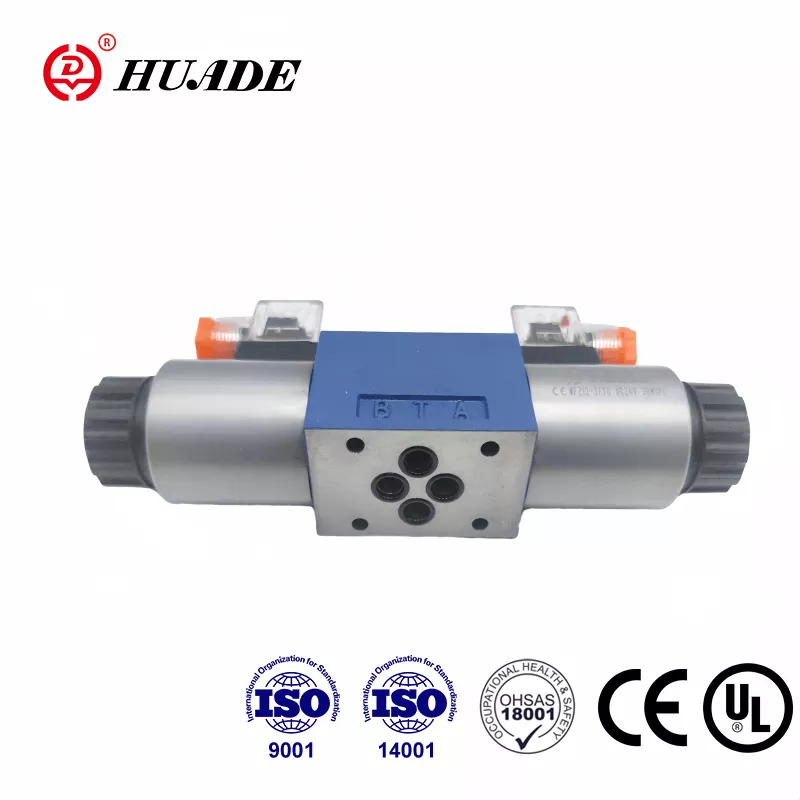

Suuntasäätöventtiili 4WE 10 E Rexrothille

Kiinan ja Saksan hallitusten strategisen kumppanuuden kautta vuonna 1979 perustetusta Huade Hydraulicista on tullut Kiinan hydrauliteollisuuden johtava valmistaja. Huade® suuntaluistiventtiili tyyppi 4WE 10 E voi korvata täysin saman mallin Rexroth®. Huade painottaa laatua yli 750 kappaletta edistyksellisiä tuotantolaitteita, jotka tuodaan kaikkialta maailmasta. 4WE 10 solenoidisuuntaventtiilisarja on läpäissyt UL-sertifikaatit. Se on tekniikaltaan edistyneempi ja kestävämpi kuin tämän linjan vastaavat tuotteet. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001 vaatimukset. Huade® hydrauliset suuntaventtiilit ovat mukana monissa kansallisissa teknisten ja puolustuslaitteiden muutosprojekteissa luotettavan suorituskyvyn ansiosta.

Rexrothille suunnatun ohjausventtiilin 4WE 10 E tuoteparametri

Tuoteominaisuus Suuntaohjausventtiili 4WE 10 E Rexrothille

Ominaisuudet:

▶ Suorasolenoidikäyttöinen suuntaluistiventtiili vakiona

▶ Märkäpintaiset DC- tai AC-solenoidit irrotettavilla keloilla

▶ Pitkä käyttöikä

▶ Täydelliset ääriviivat

▶ Valinnainen käsinvaihto

▶ Kelat voidaan vaihtaa avaamatta painetiivistä kammiota

▶ Valittavissa joko keskus- tai yksittäiset sähköliitännät

▶ Siirtokuvio Din 24 340 lomakkeelle A, ISO 4401 ja CETOP - RP 121H

Toiminnot, Rexrothin suuntasäätöventtiilin 4WE 10 E osa

Suuntaventtiilit 4WE 10 käsittävät periaatteessa kotelon (1), yhden tai kaksi solenoidia (2), ohjauskelaa (3) ja yhden tai kaksi palautusjousta (4). Lepotilassa ohjauskela (3) pidetään keskiasennossaan tai alkuasennossaan palautusjousien (4) avulla (paitsi impulssirullien tapauksessa). Ohjauskelaa (3) ohjataan märillä tappisolenoideilla (2). Solenoidin (2) voima vaikuttaa ohjauskelaan (3) ja siirtää sen lepoasennosta haluttuun pääteasentoon. Tämä mahdollistaa vapaan virtauksen P:stä A:hen ja B:stä T:hen tai P:stä B:hen ja A:sta T:hen.

Kun solenoidi (2) on jännitteettömänä, ohjauskela (3) palautetaan alkuperäiseen asentoonsa palautusjousen (4) avulla.

Valinnainen käsinvaihto (5) sallii ohjauskelan (3) siirtämisen ilman, että solenoidit kytketään päälle.

WE 10 30B -sarjan rakennekaavio

Suuntaohjausventtiiliä 4WE 10 koskeva huomautus

1. Neste on suodatettava. Suodattimen vähimmäishienoisuus on 20 ㎛.

2. Säiliön tulee olla tiivis ja ilman sisääntuloon on asennettava ilmansuodatin.

3. Tuotteet ilman alakilveä poistettaessa tehtaalta.

4. Venttiilin kiinnitysruuvit on valittava ja käytettävä mallikirjan mukaisesti.

5. Venttiiliin liitetyn pinnan karheus on 0,8.

6. Vastakappaleen pintakäsittely on 0,01/100 mm.
