Nesteenhallintajärjestelmien maailmassa tarkkuus ja luotettavuus ovat ensiarvoisen tärkeitä. Työskenteletkö teollisuusautomaatiossa, hydraulisissa järjestelmissä tai pneumaattisissa sovelluksissa, kyky hallita virtausnopeuksia poikkeuksellisella tarkkuudella voi tehdä eron optimaalisen suorituskyvyn ja järjestelmän vian välillä. Täällä suhteelliset virtausventtiilit tulevat peliin, ja ne toimivat hienostuneina ohjauslaitteina, jotka ovat mullistaneet kuinka insinöörit lähestyvät nesteen hallintaa.
Perusteiden ymmärtäminen

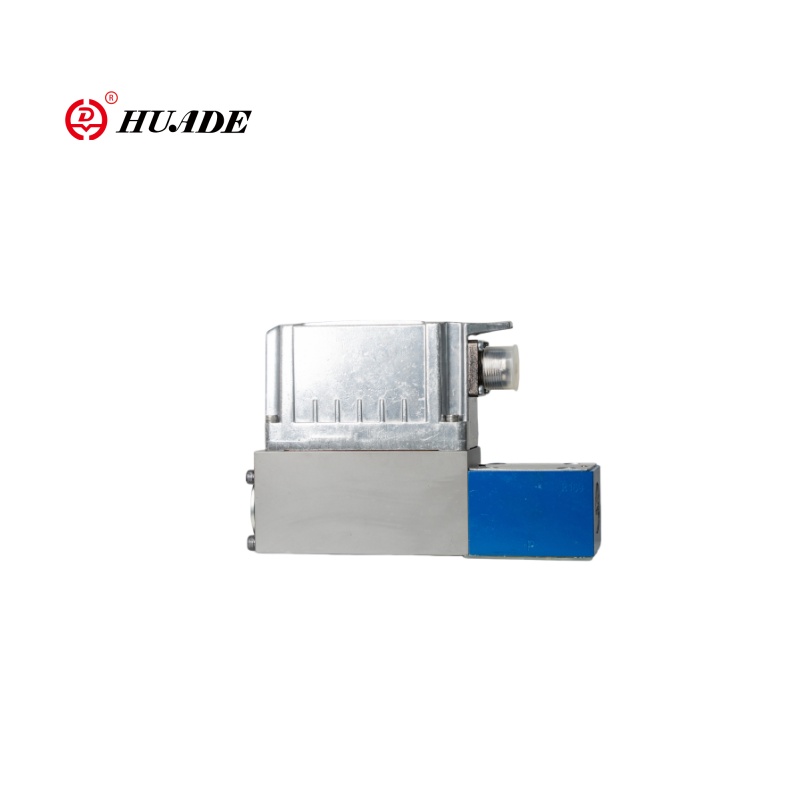

A suhteellinen virtausventtiilion edistyksellinen ohjausventtiili, joka säätelee nesteen virtausnopeutta suoraan suhteessa tulosignaaliin, tyypillisesti sähkövirtaan tai jännitteeseen. Toisin kuin perinteiset päällä/pois -venttiilit, jotka yksinkertaisesti avautuvat tai sulkevat, suhteelliset virtausventtiilit tarjoavat äärettömän muuttuvan ohjauksen niiden käyttöalueella. Tämä tarkoittaa, että he voivat ylläpitää mitään halutun virtausnopeuden nollan ja niiden maksimikapasiteetin välillä reagoimalla dynaamisesti järjestelmän muuttuviin vaatimuksiin.
"Suhteellinen" näkökohta viittaa tulosignaalin ja venttiilin avausasennon väliseen lineaariseen suhteeseen. Esimerkiksi, jos venttiili vastaanottaa 50%: n tulosignaalin, se avautuu 50%: iin maksimikapasiteetistaan, mikä tuottaa noin 50% sen maksimivirtausnopeudesta. Tämä ennustettava käyttäytyminen tekee näistä venttiileistä korvaamattomia sovelluksissa, jotka vaativat tarkkaa virtauksen hallintaa.
Kuinka suhteelliset virtausventtiilit toimivat
Suhteellisen virtausventtiilin toiminta keskittyy sen elektronisen ohjausjärjestelmän ja mekaanisen toimilaitteen ympärille. Venttiili vastaanottaa analogisen tulosignaalin, yleensä a4-20 MaNykyinen silmukka tai0-10 VJännitesignaali ohjausjärjestelmästä, kuten PLC (ohjelmoitava logiikkaohjain) tai erillisestä virtausohjaimesta.
Venttiilin sisäinen elektroniikka käsittelee tätä sähkösignaalia, joka muuntaa sen mekaaniseksi liikkeeksi erilaisten toimilaitteiden tekniikoiden avulla. Yleisimpiä toimilaitteita ovat suhteelliset solenoidit, servomoottorit tai äänikelatoimilaitteet. Nämä toimilaitteet asettavat tarkasti venttiilin virtauksen ohjauselementin - tyypillisesti kelan, poppetin tai neulan - halutun virtauksen aukon saavuttamiseksi.
Monet nykyaikaiset suhteelliset virtausventtiilit sisältävätsuljetun silmukan palautejärjestelmätkäyttämällä sijaintiantureita tai virtausantureita. Tämä palaute antaa venttiilille mahdollisuuden seurata jatkuvasti sen todellista sijaintia tai tuloksena olevaa virtausnopeutta ja tehdä reaaliaikaisia säätöjä tarkkuuden ylläpitämiseksi, jopa silloin, kun järjestelmäolosuhteet muuttuvat paineenvaihteluista tai lämpötilan vaihteluista.
Tyypit ja kokoonpanot
Suhteelliset virtausventtiilit ovat useissa kokoonpanoissa, jotka sopivat eri sovelluksiin. Suoratoimintaventtiilien ohjausvirta yhden portin läpi, mikä tekee niistä ihanteellisia yksinkertaisiin virtauksen säätelytehtäviin. Pilottitoiminnalliset venttiilit käyttävät pientä pilottivaihetta suuremman päävaiheen hallitsemiseksi, mikä mahdollistaa korkean virtauskapasiteetin säilyttäen samalla tarkan ohjausherkkyyden.
Kaksisuuntainen suhteelliset virtausventtiilitOhjausvirta yhteen suuntaan ja niitä käytetään yleisesti virtauksen säätelysovelluksiin.Kolmisuuntainen venttiilitVoi ohjata virtauksen kahden poistoaukon välillä tai yhdistää virtaukset kahdesta sisääntulosta, mikä sopii sovellusten ohjaamiseen tai sekoittamiseen.
Sisäinen suunnittelu vaihtelee sovellusvaatimusten perusteella. Kuolatyyppiset venttiilit tarjoavat erinomaiset virtausominaisuudet ja ovat yleisiä hydraulisissa järjestelmissä. Poppet-tyyppiset venttiilit tarjoavat tiukat sulkeutumisominaisuudet ja niitä käytetään usein pneumaattisissa sovelluksissa. Neulaventtiilit excel sovelluksissa, jotka vaativat erittäin hienoa virtauksen säätöä ja ovat yleisiä tarkkuusannosjärjestelmissä.
Hakemukset eri toimialoilla
Suhteelliset virtausventtiilit löytävät sovelluksia lukuisilla toimialoilla, joilla tarkka virtauksen hallinta on kriittistä. Sisä-valmistus ja automaatio, Ne hallitsevat hydraulisten sylinterien ja pneumaattisten toimilaitteiden nopeutta, mikä mahdollistaa sileän ja tarkan liikkeenhallinnan kokoonpanolinjoissa, pakkauslaitteissa ja materiaalien käsittelyjärjestelmissä.
SeautoteollisuusKäyttää näitä venttiilejä laajasti laitteiden, maalausjärjestelmien ja hydraulisten puristusoperaatioiden testaamisessa. Sisä-ilmailu-, Ne ovat välttämättömiä polttoaineen virtauksen hallintaan, matkustamon paineistojärjestelmiin ja hydraulisiin lentojen hallintatoimilaitteisiin, joissa tarkkuus ja luotettavuus eivät ole neuvoteltavissa.
VedenkäsittelylaitoksetTyöskentelevät kemiallisen annostelun suhteelliset virtausventtiilit, joissa vesivirtoihin on lisättävä tarkkoja määriä käsittelykemikaaleja. SelääketeollisuusLuottaa näihin venttiileihin tarkan ainesosan annostelun suhteen lääkkeiden valmistusprosesseissa, joissa tarkkuus vaikuttaa suoraan tuotteiden laatuun ja sääntelyn noudattamiseen.
Edut ja edut
Suhteellisten virtausventtiilien ensisijainen etu on heidänpoikkeuksellinen valvontatarkkuus. Ne voivat tyypillisesti ylläpitää virtaustarkkuutta ± 2-5%: n sisällä asetuspisteestä, huomattavasti parempia kuin manuaaliset venttiilit tai yksinkertaiset päällä/pois-säätimet. Tämä tarkkuus merkitsee parannetun tuotteen laadun, vähentyneen jätteen ja paremman prosessin tehokkuuden.
Energiatehokkuuson toinen merkittävä etu. Tarjoamalla vain tarkan virtauksen, joka tarvitaan milloin tahansa, suhteelliset virtausventtiilit eliminoivat energiajätteet, jotka liittyvät vakiovirtaisiin järjestelmiin, jotka käyttävät paineenalennusventtiilejä tai ohituspiiriä ylimääräisen virtauksen hallintaan.
Näiden venttiilien integraatioominaisuudet nykyaikaisten ohjausjärjestelmien kanssa mahdollistavat hienostuneet automaatiostrategiat. He voivat reagoida useisiin syöttösignaaleihin, osallistua monimutkaisisiin ohjausalgoritmeihin ja tarjota diagnostista palautetta ylläpitojärjestelmille tukemaan ennustavia ylläpitostrategioita.
Valintanäkökohdat
Kun valitset suhteellisen virtausventtiilin, on otettava huomioon useita tekijöitä.Virtausalueon perustavanlaatuinen - venttiilin on käsiteltävä sovelluksen vähimmäis- että maksimivirtavaatimuksia. Paineluokitusten on ylitettävä järjestelmän maksimaalinen paine, mukaan lukien kaikki painepiikit.
Vastausaika on kriittinen dynaamisissa sovelluksissa. Jotkut järjestelmät vaativat nopeat virtausmuutokset, kun taas toiset priorisoivat stabiilisuuden nopeuden yli. Ohjaussignaalin yhteensopivuuden on vastattava käytettävissä olevia ohjausjärjestelmän lähtöjä, ja tehovaatimukset on kohdistettu käytettävissä olevien sähköisten syöttöjen kanssa.
Ympäristöolosuhteet, kuten lämpötila äärimmäisyydet, värähtely ja saastumistasot, vaikuttavat venttiilien valintaan. Mediayhteensopivuus varmistaa, että venttiilimateriaalit voivat käsitellä spesifisen nesteen ilman hajoamista tai saastumista.
Johtopäätös
Suhteelliset virtausventtiilit edustavat kulmakiventekniikkaa nykyaikaisissa nesteenhallintajärjestelmissä, jotka tarjoavat tarkkuuden ja joustavuuden, jota tarvitaan nykypäivän vaativissa sovelluksissa. Niiden kyky tarjota tarkka, toistettava virtaushallinta integroituessaan saumattomasti elektronisiin ohjausjärjestelmiin tekee niistä välttämättömiä teollisuudenaloilla, jotka vaihtelevat valmistuksesta ilmailu- ja avaruuteen.
Kun automaatio jatkaa etenemistä ja tarkkuusvaatimuksia tulee yhä tiukempiin, suhteellisilla virtausventtiileillä on epäilemättä vielä kriittisempi rooli tehokkaiden, luotettavien ja tarkkojen nesteenhallintajärjestelmien mahdollistamisessa. Suunnittelijoille ja järjestelmäsuunnittelijoille näiden venttiilien ominaisuuksien ja asianmukaisen sovelluksen ymmärtäminen on välttämätöntä optimoitujen nesteenhallintaratkaisujen kehittämiselle, jotka vastaavat sekä nykyisiä tarpeita että tulevia haasteita.
