Kuvittele, että johdat orkesteria. Et vain käske muusikoita soittamaan "kovaa" tai "hiljaa" - annat heille hienovaraisia käsieleitä, joissa sanotaan "hieman pehmeämmin", "asteittain kovemmin" tai "pidä juuri sitä äänenvoimakkuutta". Hydraulinen suhteellinen venttiili on kuin hydraulinesteen johdin, joka tarjoaa portaaton ohjauksen "päällä" tai "pois päältä" sijasta.
Aloita perusasioistamikä on suhteellinen venttiili.
Kahvilan analogia
Ajattele suhteellista venttiiliä, kuten suosikkikahvilassasi olevaa espressokeitintä. Barista ei vain käännä kytkintä saadakseen täydellisen espresson – ne lisäävät painetta vähitellen, ohjaavat huolellisesti virtausnopeutta ja tekevät reaaliaikaisia säätöjä kahvin uuttumistavan perusteella. Samoin suhteellinen venttiili säätää jatkuvasti asentoaan sähköisen palautteen perusteella tuottaakseen täsmälleen oikean määrän hydraulitehoa.
Kuinka hydrauliset suhteelliset venttiilit toimivat? Askel askeleelta matka
Seurataan hallinnan matkaa sähköisestä signaalista tarkkaan hydrauliseen toimintaan.
[Katso yksityiskohtainen selityskuinka suhteelliset venttiilit toimivat.]
1Komentokeskus (ohjaussignaali)
PLC (Programmable Logic Controller) tai muu ohjausjärjestelmä lähettää sähköisen signaalin - tyypillisesti 0-10 volttia, 4-20 milliampeeria tai jopa digitaalisia komentoja teollisuusverkkojen, kuten CANbusin tai Ethernetin, kautta.
2Kääntäjä (suhteellinen solenoidi)
Venttiilin suhteellinen solenoidi toimii kuin kääntäjä, joka muuttaa sähköenergian mekaaniseksi voimaksi. Toisin kuin tavalliset solenoidit, jotka ovat joko "virrallisia" tai "sähköstä poistettuja", suhteelliset solenoidit luovat voiman, joka on suoraan verrannollinen tulosignaalin voimakkuuteen.
3Precision Mover (venttiilikela)
Tämä mekaaninen voima työntää venttiilikelan - tarkasti koneistetun lieriömäisen osan - tarkkoihin asentoihin. Kun kela liikkuu, se paljastaa erikokoisia aukkoja (nimeltään portteja), jotka ohjaavat nesteen virtausta.
4Älykäs palautesilmukka (LVDT-anturi)
Kehittyneisiin suhteellisiin venttiileihin kuuluu LVDT (Linear Variable Differential Transformer), joka tarkkailee jatkuvasti kelan asentoa. Tämä luo suljetun kierron järjestelmän, joka korjaa automaattisesti ulkoiset häiriöt, lämpötilan muutokset ja kulumisen.
Esimerkki tosielämästä
Kun kaivinkoneen käyttäjä siirtää ohjaussauvansa puoliväliin, suhteellinen venttiili vastaanottaa 50 % signaalin. Kela siirtyy asentoon, joka sallii tarkalleen puolet maksimaalisesta virtauksesta hydraulisylinteriin, mikä johtaa tasaiseen, kontrolloituun varren liikkeeseen täsmälleen puolella nopeudella.
Suhteellinen venttiili vs servoventtiili vs on/off-venttiili: Lopullinen vertailu
Venttiilityyppien välisten erojen ymmärtäminen on ratkaisevan tärkeää oikean valinnan tekemiseksi:
| Ominaisuus | On/Off venttiili | Suhteellinen venttiili | Servo venttiili |
|---|---|---|---|
| Ohjaustyyppi | Binaari (avoin/suljettu) | Loputon asemointi | Erittäin tarkka paikannus |
| Vastausaika | 10-100 millisekuntia | 5-50 millisekuntia | 1-10 millisekuntia |
| Tarkkuus | ±5-10 % | ±1-3 % | ±0,1-0,5 % |
| Maksaa | 50-500 dollaria | 500-5000 dollaria | 2 000-20 000 dollaria |
| Tyypilliset sovellukset | Yksinkertainen päälle/pois ohjaus | Yleinen automaatio | Korkean tarkkuuden järjestelmät |
| Huolto | Matala | Keskikokoinen | Korkea |
| Likaantumisherkkyys | Matala | Keskikokoinen | Erittäin korkea |
| Energiatehokkuus | Huono | Hyvä | Erinomainen |
Milloin kukin tyyppi valitaan
Valitse On/Off-venttiilit, kun:
Yksinkertainen käynnistys-/pysäytysohjaus riittää • Budjetti on erittäin tiukka • Erittäin likainen ympäristö • Huoltoresurssit ovat rajalliset
Valitse suhteelliset venttiilit, kun:
Tarvitset vaihtelevan nopeuden/paineen säädön • Energiatehokkuus on tärkeää • Sujuva toiminta on tärkeää • Vaaditaan kohtalaista tarkkuutta
Valitse servoventtiilit, kun:
Erittäin korkea tarkkuus on kriittinen • Tarvitaan erittäin nopea vastaus • Budjetti mahdollistaa huippuluokan suorituskyvyn • Puhdas ympäristö voidaan ylläpitää
Hydraulisten suhteellisten venttiilien tyypit: Löydä täydellinen vastine
Toiminnan mukaan: Kolme pääluokkaa

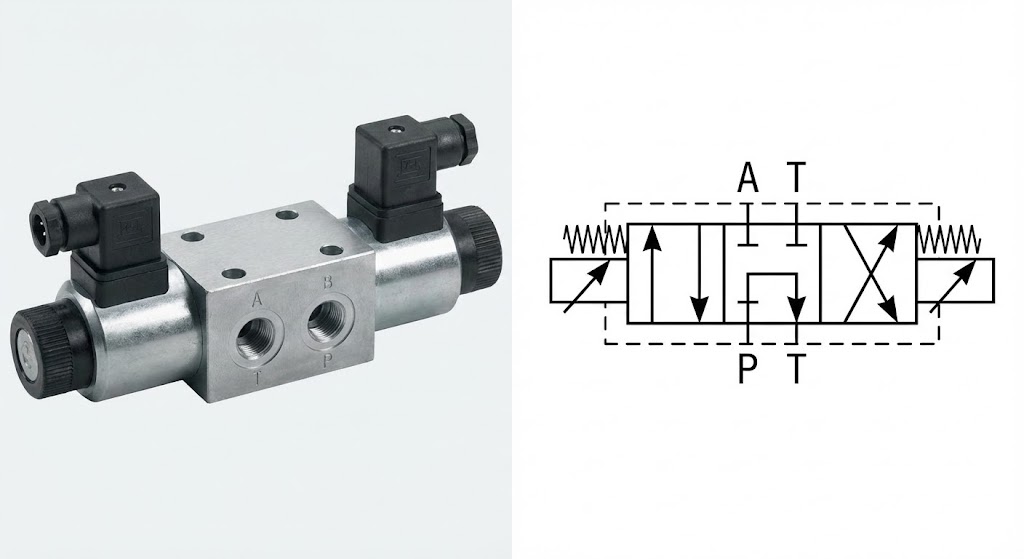

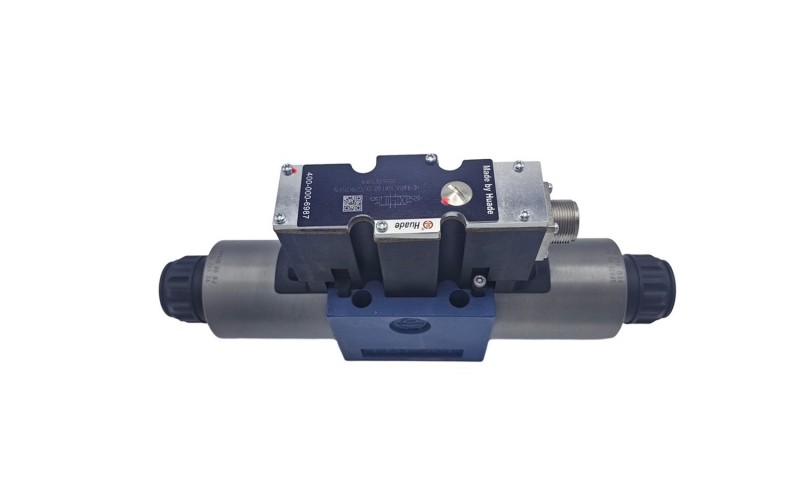

1. Suhteelliset suuntasäätöventtiilit
Mitä he tekevät:Ohjaa hydraulitoimilaitteiden suuntaa ja nopeutta
Ajattele sitä näin:Älykäs liikenteenohjain, joka ei vain ohjaa liikennettä, vaan myös valvoo nopeusrajoituksia
Yleiset mallit:Bosch Rexroth 4WRA -sarja, Parker D1FB -sarja
Paras:Työstökoneet, ruiskuvalu, yleinen automaatio

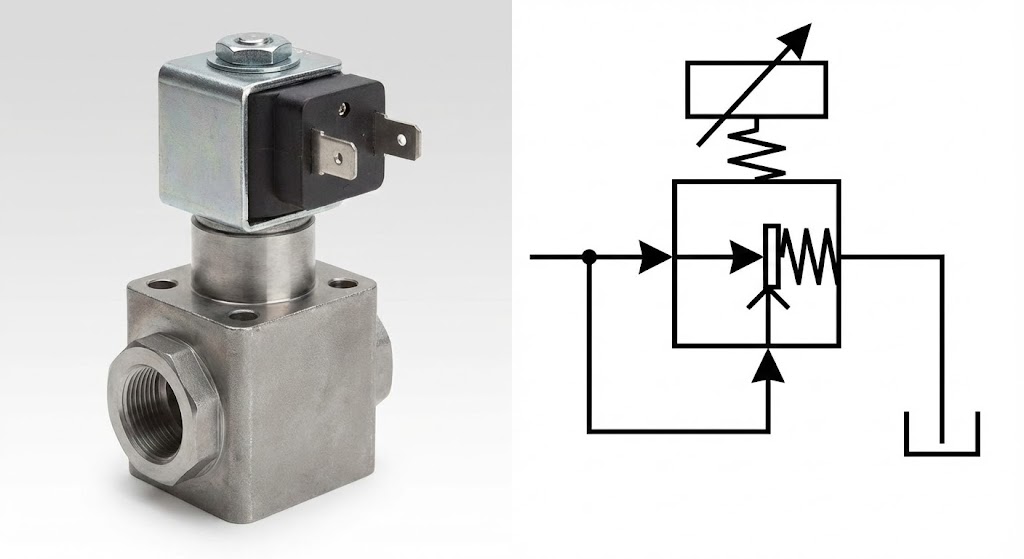

2. Suhteelliset paineensäätöventtiilit
Mitä he tekevät:Säilytä tarkka järjestelmän paine virtausvaatimuksista riippumatta
Ajattele sitä näin:Älykäs vedenpaineensäädin, joka pitää suihkun paineen täydellisenä, vaikka joku käynnistäisi astianpesukoneen
Tyypit:Paineenalennus-, paineenalennus-, painejärjestysventtiilit
Paras:Puristustoiminnot, kiinnitysjärjestelmät, paineen testaus

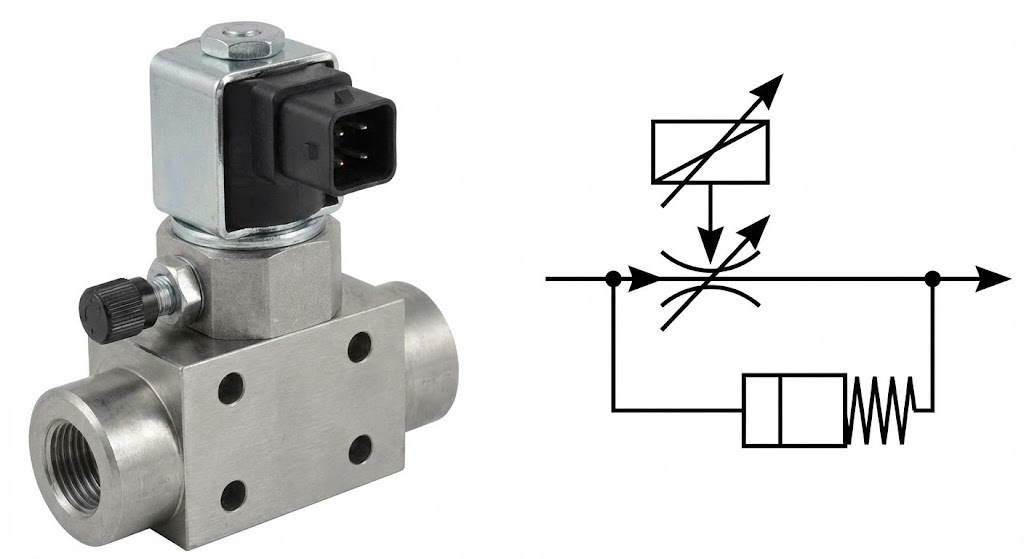

3. Suhteellisen virtauksen säätöventtiilit
Mitä he tekevät:Säilytä tarkat virtausnopeudet paineen muutoksista riippumatta
Ajattele sitä näin:Vakionopeussäädinjärjestelmä hydraulivirtaukseen
Sisältää usein:Painekompensaattorit kuormituksesta riippumattomaan ohjaukseen
Paras:Nopeudensäätö, synkronoidut toiminnot, mittaussovellukset
Rakenteen mukaan: Mekaniikan ymmärtäminen

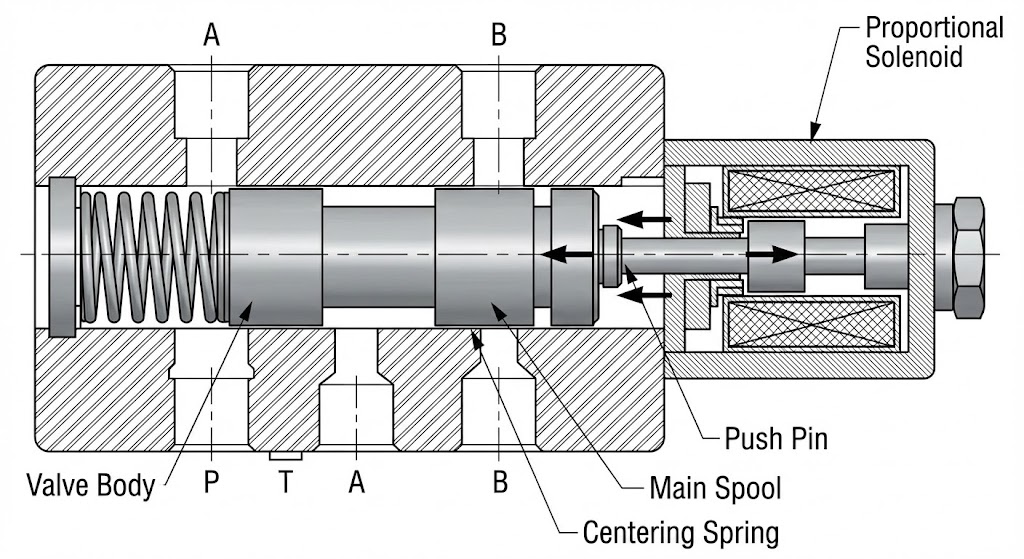

Suoratoimiset suhteelliset venttiilit
• Sähkömagneetti liikuttaa suoraan pääkelaa
• Yksinkertaisempi rakenne, pienemmät kustannukset
• Virtausnopeudet tyypillisesti jopa 100 GPM
• Paineluokitus jopa 3000 PSI
• Täydellinen: Keskikokoisiin sovelluksiin, joissa on kohtalainen suorituskyky

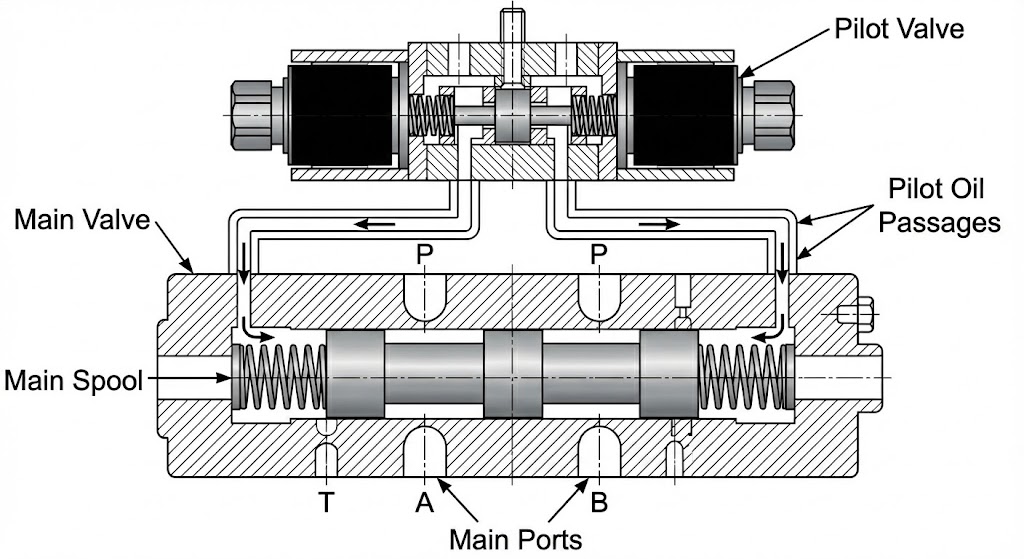

Pilottiohjatut suhteelliset venttiilit
• Pieni ohjausventtiili ohjaa pääventtiilin toimintaa
• Suuremmat virtaus- ja paineominaisuudet
• Virtausnopeudet jopa 500+ GPM
• Paineluokitus jopa 5000+ PSI
• Täydellinen: suuriin teollisuusjärjestelmiin ja mobiililaitteisiin
Suorituskykyominaisuudet, joilla on merkitystä: tekninen syväsukellus
Signaalin ja virtauksen välisen suhteen ymmärtäminen
Suhteellisen venttiilin suorituskyvyn ydin on siinä, kuinka tarkasti se muuntaa sähköiset signaalit hydraulisiksi tehoiksi. Tässä on mitä tärkeimmät tekniset tiedot tarkoittavat:
Lineaarisuus (±0,5 % - ±3 %)
Kuvittele, että piirrät kaaviopaperille suoran viivan. Lineaarisuus mittaa, kuinka lähellä venttiilisi todellinen suorituskyky on täydellistä suoraa linjaa. Parempi lineaarisuus tarkoittaa ennakoitavampaa ohjausta.
Hystereesi (±0,5 % - ±5 %)
Tämä mittaa tehon eroa, kun lähestyt samaa asetusarvoa eri suunnista. Ajattele sitä kuin leikkimistä ohjauspyörässä – vähemmän hystereesiä tarkoittaa tarkempaa hallintaa.
Toistettavuus (±0,1 % - ±2 %)
Kuinka johdonmukaisesti venttiili suorittaa saman toiminnon? Tämä on kuin pyytäisi koripalloilijaa heittämään vapaaheittoja - parempi toistettavuus tarkoittaa luotettavampaa suorituskykyä.
Vastausaika (5-100 millisekuntia)
Kuinka nopeasti venttiili reagoi signaalin muutoksiin? Dynaamisissa sovelluksissa nopeampi vaste estää järjestelmän epävakauden ja parantaa suorituskykyä.
Math Behind the Magic: Flow Equations
Suhteellisten venttiilien perusvirtausyhtälö on:
Q = Cd × A × √(2ΔP/ρ)
Jossa:
Q = Virtausnopeus
Cd = Purkauskerroin
A = Venttiilin avautumisalue (ohjataan kelan asennon mukaan)
ΔP = venttiilin paine-ero
ρ = nesteen tiheys
Tämä yhtälö osoittaa, miksi suhteelliset venttiilit ovat niin tehokkaita: ohjaamalla tarkasti aluetta (A) ne tarjoavat tarkan virtauksen ohjauksen paineen vaihteluista riippumatta.
Tosimaailman menestystarinoita: sovelluksia, jotka muuttavat toimialoja
Tapaustutkimus 1: Ruiskupuristuksen vallankumous
Haaste:Eräs autonosien valmistaja kamppaili epäjohdonmukaisen muoviruiskutuksen kanssa, mikä aiheutti 20 %:n romuprosentteja ja asiakkaiden valituksia.
Ratkaisu:Toteutetaan Moog D941 -suhteelliset venttiilit ruiskutusnopeuden ja paineen säätöön.
Prosessi:
• Nopeusvaihe: Venttiili tarjoaa nopean, kontrolloidun ruiskutuksen täyttämään 95 % muotista
• Pakkaus/pidätysvaihe: Saumaton siirtyminen tarkkaan paineenhallintaan
• Palautusvaihe: Ohjattu ruuvin pyöriminen seuraavan pistoksen valmistelua varten
Tapaustutkimus 2: liikkuvien laitteiden tarkkuus
Haaste:Nosturivalmistajan asiakkaat valittivat nykiväistä kuorman liikkeistä, jotka aiheuttivat turvallisuusongelmia ja tuottavuuden menetyksiä.
Ratkaisu:Danfoss PVG 48 suhteellinen venttiilijärjestelmä elektronisilla ohjaussauvilla.
Muutos:
• Ennen: Binääriventtiilin ohjaus aiheutti äkillisiä käynnistyksiä/pysähdyksiä
• Jälkeen: Tasainen kiihdytys/hidastus vastaava operaattorin syöttö
• Kehittyneet ominaisuudet: Kuormituksen tunnistus energiatehokkuuden parantamiseksi, elektroninen ohjaus tarkkaan paikannukseen
Tapaustutkimus 3: Terästehtaan tarkkuus
Haaste:Teräsvalssaamo tarvitsi tarkan paineensäädön tasaisen tuotteen paksuuden saavuttamiseksi (toleranssi ±0,01 mm).
Ratkaisu:ATOS DPZO suhteelliset paineventtiilit integroidulla takaisinkytkentäohjauksella.
Innovaatio:
• Reaaliaikainen paksuuden mittaus palaa venttiilin ohjaukseen
• Automaattinen paineensäätö kompensoi materiaalin vaihtelut
• Suljetun silmukan ohjaus säilyttää tasaisen voiman nopeuden muutoksista huolimatta
Oikean suhteellisen venttiilin valinta: valintaoppaasi
Vaihe 1: Määritä järjestelmävaatimukset
Suorituskykyvaatimusten tarkistuslista:
• Järjestelmän maksimipaine: _____ PSI
• Vaadittu virtausnopeus: _____ GPM
• Käyttölämpötila-alue: _____ - _____ °F
• Vastausaikavaatimukset: _____ millisekuntia
• Tarvittava tarkkuus: ±_____ %
• Ohjaussignaalin tyyppi: Jännite / Virta / Digitaalinen
Vaihe 2: Sovelluskohtaisia huomioita
Valmistus/teolliset sovellukset:
• Harkitse venttiilejä integroidulla elektroniikalla (Bosch Rexroth 4WRA -sarja)
• Etsi kenttäväyläviestintäominaisuudet
• Priorisoi toistettavuus ja pitkäaikainen vakaus
Mobiililaitteet:
• Valitse tärinää ja iskuja kestävät venttiilit (Danfoss PVG -sarja)
• Ota huomioon ympäristötiivistysvaatimukset
• Arvioi akkukäyttöisten järjestelmien virrankulutus
Ilmailu/kriittiset sovellukset:
• Valitse venttiilit redundantilla takaisinkytkentäjärjestelmällä
• Harkitse erikoismateriaaleja äärimmäisiä lämpötiloja varten
• Arvioi vikatilan ominaisuudet
