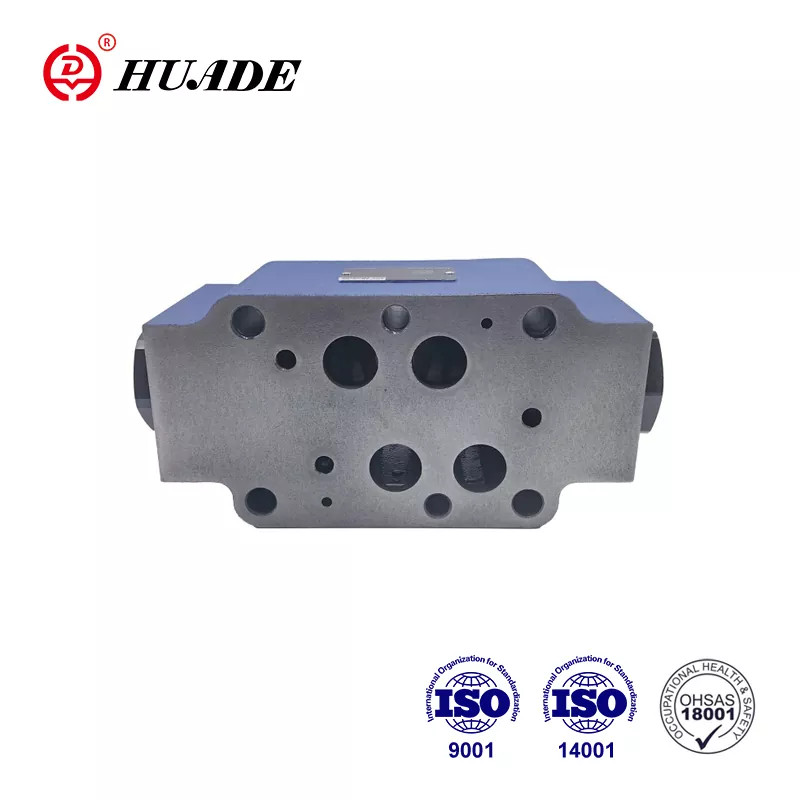

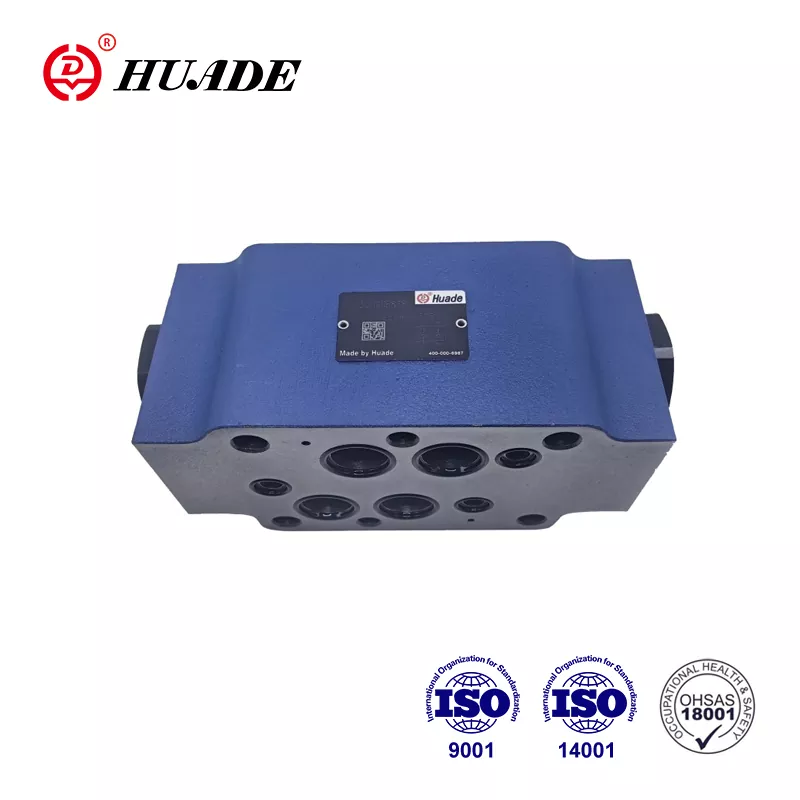

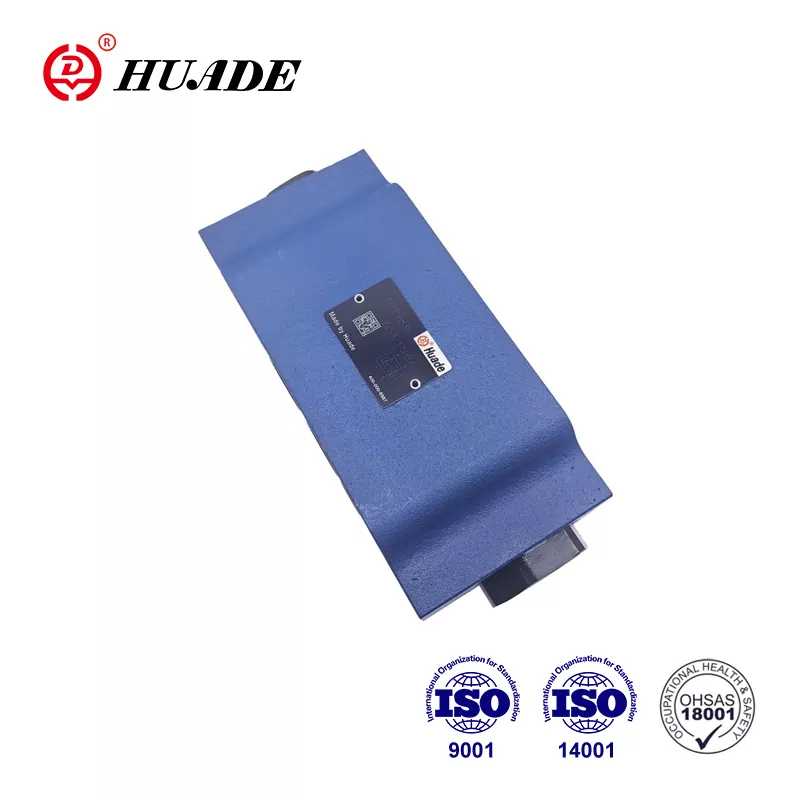

Kiinan ja Saksan hallitusten välisen strategisen kumppanuuden kautta vuonna 1979 perustettu Huade teki yhteistyötä Rexrothin kanssa kahdesti. Huade® takaiskuventtiili Z2S 16 voi korvata Rexrothin Z2S 16 samassa sarjassa. Hinta on kohtuullisempi. Tehtaalla on hyvä tarkastusjärjestelmä vakaan suorituskyvyn varmistamiseksi. Jokainen Z2S 16 pakataan tavallisiin laatikoihin ja vedenpitäviin muovipakkauksiin ennen tehtaalta lähtöä. Huade on läpäissyt ISO9001-, ISO14001- ja OH SAS18001 -standardit. Huade® hydraulisia suuntaventtiilejä käytetään sotilasteollisuudessa luotettavan suorituskyvyn ansiosta. Se on vanha kansallinen merkki Kiinassa.
|
Koko |
6 |
10 |
16 |
22 |
|
Suurin virtaus (l/min) |
60:een |
120:een |
300:aan |
450:een |
|
Suurin käyttöpaine (MPa) |
31.5 asti |
|||
|
Halkeilupaine (MPa) |
Katso ominaiskäyrät |
|||
|
Ohjeet |
Katso symbolit |
|||
|
Pinta-alasuhde |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2 = 1:11,8 |
A1/A2 = 1:13,6 |
|
A3/A2 = 1:2,86 |
A3/A2 = 1:2,8 |
A3/A2 = 1:2,8 |
||
|
Paine nestettä |
Mineraaliöljyt (NBR-tiivisteille) tai fosfaattiesteri (FPM-tiivisteille) |
|||
|
Painenesteen lämpötila-alue (℃) |
-30+80 |
|||
|
Viskositeettialue (mm2/s) |
2,8-500 |
|||
|
Paino (kg) |
noin 0,8 |
noin 3 |
noin 6.5 |
noin 12 |
Ominaisuudet:
▶ Käytetään pystysuoraan pinoamiseen
▶ Yhden tai kahden huoltoportin vuotamattomaan sulkemiseen
▶ Siirtokuvio Din 24 340 lomakkeelle A, ISO4401 ja CETOP - RP 121H
Sovellus:
Tätä tarkistusventtiiliä Z2S käytetään pystysuoraan pinoamiseen. Se voi tiivistää yhden tai kaksi toimivaa öljyporttia ilman vuotoa tarpeen mukaan.
Pilottikäyttöinen takaiskuventtiili tyyppi Z2S 16 on sandwich-levyrakenne. Sitä käytetään yhden tai kahden huoltoportin vuotamattomaan sulkemiseen jopa pitkiä aikoja. Vapaa virtaus tapahtuu A1:stä A2:een tai B1:stä B2:een. Virtaus kohdassa A1 B1 vastakkaiseen suuntaan on estetty. Kun nestettä virtaa A1:stä A2:een, puolaa painetaan ja se työnnetään oikealle, mikä avaa kuulaventtiilin, joka sitten avaa lautasen. Venttiilin oikean sulkeutumisen varmistamiseksi suuntaventtiilin A2 B2 huoltoportit on kytkettävä tankkiin neutraaliasennossa.
Z2S:n symboli
Tyypillinen Z2S-piiriesimerkki
