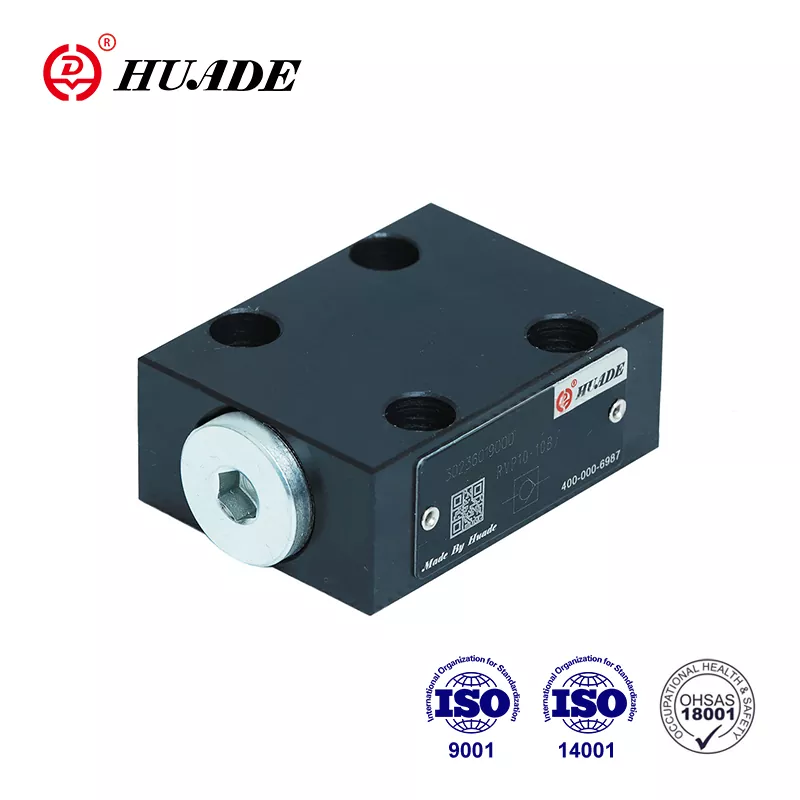

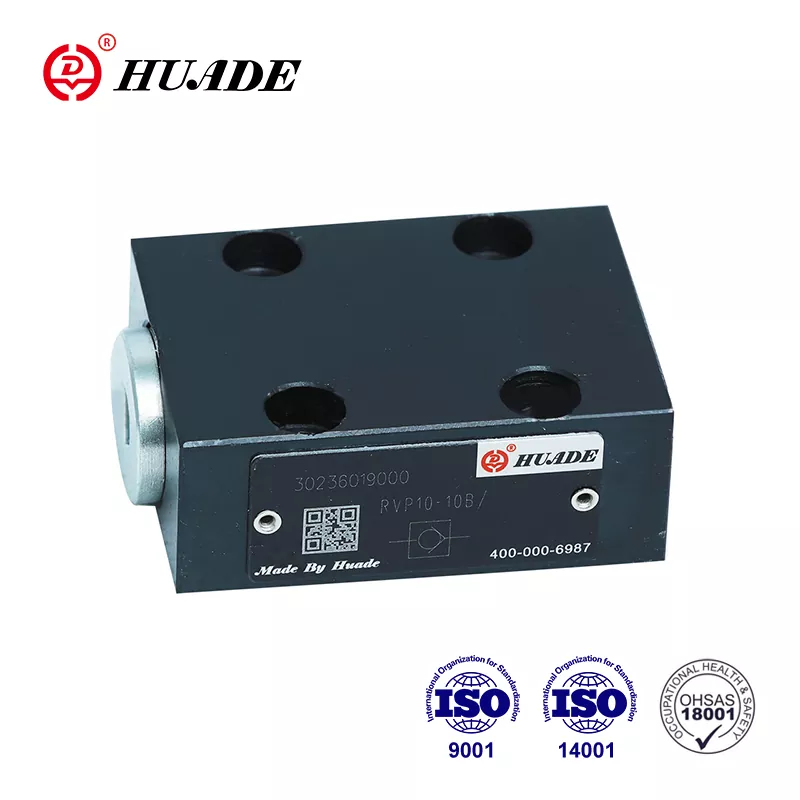

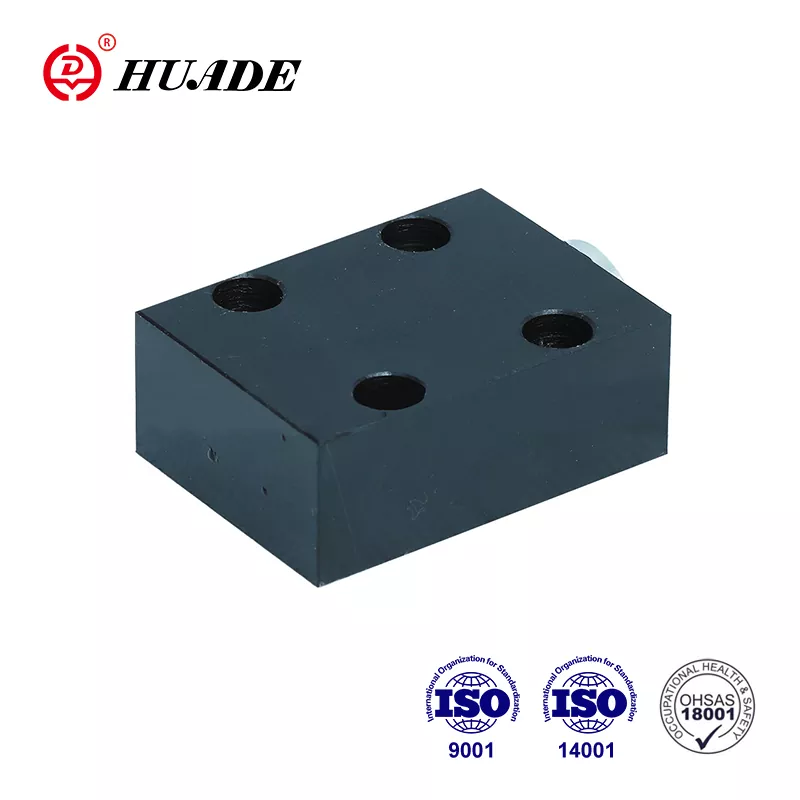

Kiinan johtavana hydraulisen voimansiirron ja ohjaustekniikan valmistajana Huade® huippuluokan takaiskuventtiili RVP 8 voi korvata Rexrothin tarjoaman RVP 8 -sarjan kokonaan. Hinta on kohtuullisempi. Tehdas on läpäissyt ISO9001, ISO14001 ja OH SAS18001. Huade® hydraulisilla suuntatakaiskuventtiileillä on erinomainen suorituskyky ja ne ovat jo suosittuja kiinalaisten kuluttajien keskuudessa. Huade®-hydrauliventtiilejä käytetään laajalti suunnittelu- ja rakennuskoneissa, metallurgiassa, työstökoneissa jne. Kaikki tuotteet testataan tiukasti ennen kuin ne lähtevät tehtaalta. Takaamme jokaisen takaiskuventtiilin laadun yhden vuoden. Takuuaikana sen korjaaminen on ilmaista.
|
Tekniset tiedot |
|||||||||
|
Koko |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Käyttöpaine, max (MPa) |
31.5 |
||||||||
|
Avautumispaine (MPa) |
0.05 |
||||||||
|
Paine nestettä |
mineraaliöljyjä tai fosfaattiesteriä |
||||||||
|
Painenesteen lämpötila-alue (℃) |
-30+80 |
||||||||
|
Viskositeettialue (mm2/s) |
2,8-500 |
||||||||
|
Kiinnitysasento |
valinnainen |
||||||||
|
Paino (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Ominaisuudet:
▶ Alalevyn liitäntä
▶ Vuotamaton sulkeminen yhteen suuntaan
Sovellus:
Takaiskuventtiiliä RVP 8 käytetään pääasiassa pumpun ulostulossa vastapaineventtiilinä ja ohitusventtiilinä.
Takaiskuventtiilin RVP 8 tehtävänä on edullisesti sulkea virtausvuoto vapaasti yhteen suuntaan ja sallia vapaa virtaus vastakkaiseen suuntaan. Se koostuu pohjimmiltaan kotelosta (1), iskupalasta (2), puristusjousesta (3) ja jousiistuin (4). Iskun isku (2), joka ohjataan sen päällä
ulkohalkaisija on rajoitettu mekaanisella pysäyttimellä. Sisäänrakennettu puristusjousi (3) tukee sulkemisliikettä. Lisäksi puristusjousi (3) pitää lautasen (2) suljetussa asennossa, vaikka venttiilin läpi ei ole virtausta.
Symboli
Rakennekaavio
①Kotelo ②Poppet ③jousi ④jousiistuin
1. Neste on suodatettava. Suodattimen vähimmäishienoisuus on 20 ㎛.
2. Säiliön tulee olla tiivis ja ilman sisääntuloon on asennettava ilmansuodatin
3. Tuotteet ilman alalevyä tehtaalta lähtiessä, jos tarvitset niitä, tilaa erikseen.
4. Venttiilin kiinnitysruuvien tulee olla korkean intensiteetin tasoa (luokka 10.9). Valitse ja käytä niitä mallikirjassa lueteltujen parametrien mukaisesti
5. Venttiiliin yhdistetyn pinnan karheus on 0,8/
6. Vastakappaleen pinnan viimeistely on 0,01/100 mm.
