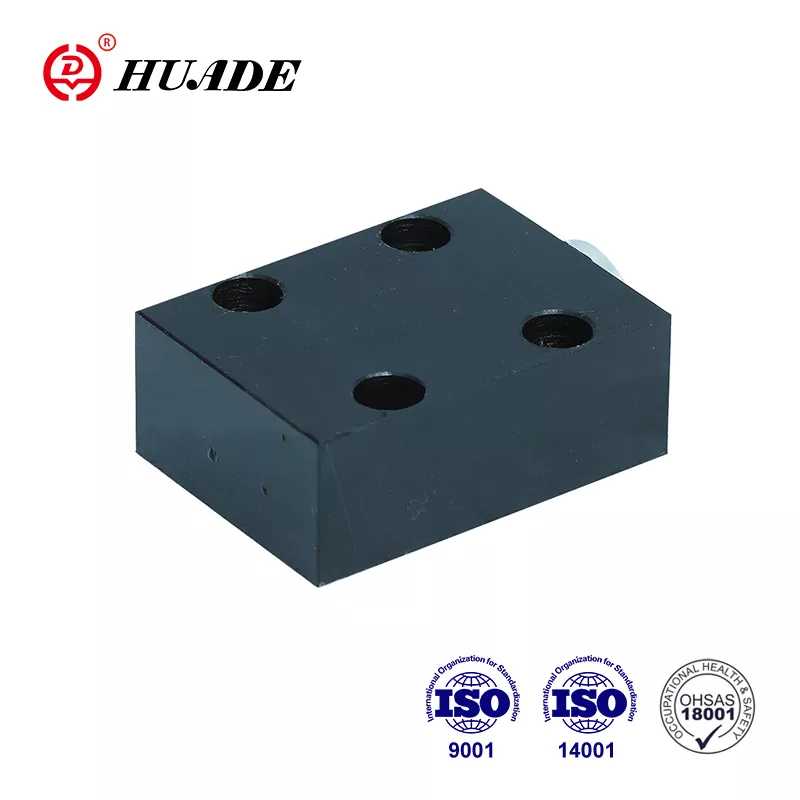

Takaiskuventtiili RVP 6

Yhteistyö Rexrothin kanssa yli 7 vuoden ajan vuodesta 1979 lähtien, Huade®-takaiskuventtiili RVP 6 voi korvata täysin samantyyppisen Rexrothin tarjoaman venttiilin. Tehdas on läpäissyt ISO9001, ISO14001 ja ISO45001. Huaden takaiskuventtiilejä käytetään laajasti suunnittelu- ja rakennuskoneissa, metallurgiassa, työstökoneissa jne. Kaikki takaiskuventtiilit RVP 6 käyvät läpi tiukat testit ennen tehtaalta lähtöä erinomaisen laadun varmistamiseksi.

Takaiskuventtiilin RVP 6:n tuoteparametri

Tuoteominaisuus ja takaiskuventtiilin RVP 6 sovellus

Ominaisuudet:

▶ Alalevyn liitäntä

▶ Vuotamaton sulkeminen yhteen suuntaan

Sovellus:

Takaiskuventtiiliä RVP 6 käytetään pääasiassa pumpun ulostulossa vastapaineventtiilinä ja ohitusventtiilinä.

Takaiskuventtiilin RVP 6:n tuotantotiedot

RVP 6 -tyyppisen takaiskuventtiilin tehtävänä on mieluiten sulkea virtausvuoto vapaasti yhteen suuntaan ja sallia vapaa virtaus vastakkaiseen suuntaan. Se koostuu pohjimmiltaan kotelosta (1), iskupalasta (2), puristusjousesta (3), ja jousiistuin(4). Iskun isku (2), joka ohjataan sen päällä

ulkohalkaisija on rajoitettu mekaanisella pysäyttimellä. Sisäänrakennettu puristusjousi (3) tukee sulkemisliikettä. Lisäksi puristusjousi (3) pitää lautasen (2) suljetussa asennossa, vaikka venttiilin läpi ei ole virtausta.

Symboli

Rakennekaavio

①Kotelo  ②Poppet  ③jousi  ④jousiistuin

Huomautus takaiskuventtiilistä RVP 6

1. Neste on suodatettava. Suodattimen vähimmäishienoisuus on 20 ㎛.

2. Säiliön tulee olla tiivis ja ilman sisääntuloon on asennettava ilmansuodatin

3. Tuotteet ilman alalevyä tehtaalta lähtiessä, jos tarvitset niitä, tilaa erikseen.

4. Venttiilin kiinnitysruuvien tulee olla korkean intensiteetin tasoa (luokka 10.9). Valitse ja käytä niitä mallikirjassa lueteltujen parametrien mukaisesti

5. Venttiiliin yhdistetyn pinnan karheus on 0,8/

6. Vastakappaleen pinnan viimeistely on 0,01/100 mm.
