Mikä rooli suuntaventtiilillä on hydraulijärjestelmässä

2024-08-11

Suuntaventtiilien rooli hydraulisissa järjestelmissä

Oletko koskaan tarkkaillut rakennuskaivukonetta kaivaa maahan tai nähnyt kippiauton nostavan sängynsä purkaakseen likaa? Nämä voimakkaat koneet toimivat hydraulisten järjestelmien takia, ja näiden järjestelmien ytimessä on ratkaiseva komponentti, jota kutsutaan suuntaventtiiliksi (tunnetaan myös nimellä suuntaohjausventtiili tai DCV).

Ajattele suuntaventtiiliä hydraulijärjestelmän liikenteenohjaimena. Aivan kuten liikennevalo kertoo autoille, milloin mennä, pysähtyä tai kääntyä, suuntaventtiili kertoo hydraulisen nesteen, missä virtata ja milloin liikkua. Tässä artikkelissa tutkimme tarkalleen, mikä rooli nämä tärkeät venttiilit ovat ja miksi ne ovat välttämättömiä hydraulisten koneiden toimimiseksi oikein.

Mikä on suuntaventtiili?

Suuntaventtiili on mekaaninen laite, joka hallitsee järjestelmän hydraulisen nesteen polkua. Kuvittele hydraulista nestettä (yleensä öljyä) putkien läpi virtaavana vedessä ja suuntaventtiili älykkään kytkimenä, joka voi:

Suora nestevirtauspumpusta koneen eri osiin
Pysäytä nestevirtatarvittaessa
Ohjata suuntaaNesteen liikkeet (eteenpäin tai taaksepäin)
Hallita milloinHydrauliset osat alkavat tai lopeta liikkuminen

Suuntaventtiili toimii siirtämällä sisäosaa (kutsutaan kelaksi tai poppetiksi), joka aukeaa ja sulkee nesteen eri reittejä. Tämä yksinkertainen, mutta taitava muotoilu antaa yhden venttiilin hallita monimutkaisia liikkeitä raskaissa koneissa.

Suuntaventtiilien pääroolit hydraulisissa järjestelmissä

1. Hydraulisen nesteen liikenteenohjaus

Suuntaventtiilin ensisijainen tehtävä on toimia kuin liikennepoliisi hydraulisen nesteen suhteen. Näin:

Ohjaa nestevirtausta:Se ohjaa paineistettua öljyä pumpusta oikeaan sylinteriin tai moottoriin
Luo paluupolut:Se lähettää käytetyn nesteen takaisin säiliöön kierrätykseen
Estää väärän suuntaisen virtauksen:Se estää nesteen menemästä minne sen ei pitäisi

2. Liikkeen ohjaus

Suuntaventtiilit antavat käyttäjille tarkan hallinnan koneen liikkeisiin:

Eteenpäin ja käänteinen liike:Kuten auton asettaminen ajaa tai kääntää
Aloita ja lopeta toimet:Välitön hallinta, kun liikkeet alkavat ja loppuu
Nopeuden säätö:Jotkut edistyneet venttiilit voivat hallita kuinka nopeasti asiat liikkuvat

3. Turvallisuushallinta

Näillä venttiileillä on ratkaiseva turvallisuusrooli:

Nesteen virtauksen pysäyttäminenylläpidon tai hätätilanteiden aikana
Estäminen vahingossa tapahtuvan liikkeen estäminenKun kone on pysäköity
Sallimalla hallittu sammutushydrauliset toiminnot

4. Energianhallinta

Älykkäät suuntaventtiilit auttavat säästämään energiaa:

Vähentämällä hukkaan painettaKun kone ei toimi
Sallii pumppujen tyhjäkäynnilläKun liikettä ei tarvita
Kierrätysnestetehokkaasti järjestelmän läpi

Suuntaventtiilien tyypit

Kaikki suuntaventtiilit eivät ole samoja. Eri koneet tarvitsevat erityyppisiä venttiilejä työpaikkojensa perusteella:

Kelaventtiilit (yleisimpi)

Kuinka he toimivat:Sylinterimäinen kappale (kela) liukuu edestakaisin venttiilin rungon sisällä

Paras:Monimutkaiset koneet, jotka tarvitsevat useita nestepolkuja

Esimerkkejä:Kaivinkoneet, puskutraktorit, teollisuuskoneet

Edut:

Pystyy käsittelemään useita nestepolkuja kerralla
Erittäin monipuolinen monimutkaisille toimille
Hyvä korkean virtaussovelluksiin

Haitat:

Herkempi likaiselle nesteelle
Voi olla pieniä sisäisiä vuotoja
Kalliimpi ylläpitää

Poppet -venttiilit (yksinkertainen mutta tehokas)

Kuinka he toimivat:Kartion muotoinen pala nostetaan ylös ja alas avata/sulkeaksesi virtauksen

Paras:Korkeapainesovellukset, joissa tiukka tiivistys on tärkeää

Esimerkkejä:Turvaventtiilit, tarkistusventtiilit

Edut:

Erittäin tiukka tiivistys (melkein ei vuotoja)
Toimii hyvin korkean paineen kanssa
Vähemmän herkkä likaiselle nesteelle

Haitat:

Rajoitettu yksinkertaisempiin nestepolkuihin
Tarvitsee enemmän voimaa toimimaan

Taustaventtiilit (vain yksisuuntainen)

Erityinen tarkoitus:Sallii nesteen virtauksen vain yhteen suuntaan

Paras:Takavirran estäminen ja paineen ylläpitäminen

Esimerkkejä:Sylinterien pitäminen laajennettuna, kun virta on pois päältä

Kuinka suuntaventtiilit ohjataan

Suuntaventtiilejä voidaan käyttää monin tavoin:

Manuaalinen hallinta

Menetelmä:Käsipuuverit tai nuppit
Paras:Yksinkertaiset koneet, hätäohjaimet
Esimerkki:Pieni maatilavarusteet, manuaaliset puristimet

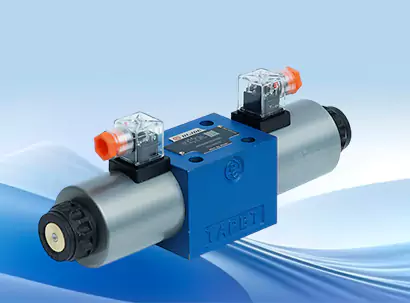

Sähköohjaus (solenoidi)

Menetelmä:Venttiiliä liikuttavat sähkövarat
Paras:Automatisoidut järjestelmät, etäkäyttö
Esimerkki:Tehdaskoneet, robottijärjestelmät

Hydraulinen pilottinohjaus

Menetelmä:Pienet määrät hydraulista paineohjausta pääventtiiliä
Paras:Suuret koneet, joilla on korkea nestevirtaus
Esimerkki:Suuret kaivinkoneet, teollisuuslehdit

Ilma (pneumaattinen) hallinta

Menetelmä:Paineilma käyttää venttiiliä
Paras:Nopeasti toimivia järjestelmiä
Esimerkki:Valmistuslaitteet

Vaikutus järjestelmän suorituskykyyn

Suuntaventtiili vaikuttaa merkittävästi siihen, kuinka hyvin hydraulijärjestelmä toimii:

Nopeudenhallinta

Suora vaikutus:Venttiilin aukon koko säätelee nesteen virtausnopeutta
Tulos:Nopeampi virtaus = nopeampi liike, hitaampi virtaus = hitaampi liike
Etu:Operaattorit voivat säätää nopeutta eri tehtäviin

Paineenhallinta

Rooli:Venttiilit toimivat paineenalennusventtiileillä järjestelmän paineen ohjaamiseksi
Merkitys:Estää liian suuren paineen vaurioita
Turvallisuus:Suojaa kalliita komponentteja

Energiatehokkuus

Eri venttiilien mallit vaikuttavat energian käyttöön:

Avoimet keskusventtiilit:Anna nesteen palata säiliöön, kun et toimi (hyvä jäähdytykseen)
Suljetut keskusventtiilit:Pidä painetta, kun et toimi (säästää pumpun energiaa)
Kuorman tunnistusventtiilit:Säädä automaattisesti energian säästämiseksi

Reaktioaika

Hydraulinen etu:Nestettä ei voida puristaa, joten vastaus on melkein välitön
Venttiilin laatu:Paremmat venttiilit reagoivat nopeammin ja tarkemmin
Sovellus:Kriittinen tarkkuustyölle, kuten leikkausrobotit tai lentokoneiden hallinta

Reaalimaailman sovellukset

Suuntaventtiilit ovat kaikkialla jokapäiväisessä elämässämme:

Rakennusvälineet

Kaivinkoneet: Ohjauspuomi, käsivarsi ja kauhan liikkeet
Bulldozerit: Nosta ja matalat terät
Nosturit: Ohjaus nosto ja pyörivä

Valmistus

Kokoonpanolinjat: Sijoita osia tarkasti
Painot: Ohjauspuristusvoima ja ajoitus
Robotit: Ota käyttöön tarkkoja liikkeitä

Kuljetus

Kippiautot: Nosta ja alempi kuorma -autot
Roskien kuorma -autot: Ohjaus tiivistymis- ja nostomekanismit
Ilma -alus: Ohjauslaskuvälineet, läpät ja lentohallinnot

Maatalous

Traktorit: Ohjaus toteuttaa paikannus
Harvesterit: Hallitse leikkaus- ja keräysjärjestelmiä
Kastelu: Veden virtaus ja sprinklerin paikannus

Yleiset ongelmat ja ratkaisut

Kuten mikä tahansa mekaaninen laite, suuntaventtiileillä voi olla ongelmia:

Yleiset kysymykset:

Tarttuminen tai häiritseminen

Aiheuttaa:Likainen neste tai kuluneet osat
Ratkaisu:Säännöllinen nesteen muutokset ja puhdistus
Ennaltaehkäisy:Käytä asianmukaista suodatusta

Sisäinen vuoto

Aiheuttaa:Kuluneet tiivisteet tai naarmuuntuneet pinnat
Oireet:Hidas tai heikko liike
Ratkaisu:Uudelleenrakenna tai vaihda venttiili

Ulkoiset vuodot

Aiheuttaa:Vaurioituneet tiivisteet tai löysät yhteydet
Oireet:Näkyvät nestevuodot
Ratkaisu:Vaihda tiivisteet ja kiristä liitännät

Meluisa toiminta

Aiheuttaa:Ilma järjestelmässä tai kuluneissa osissa
Ratkaisu:Virenvuoto ja tarkista kuluminen

Huoltovinkit:

Pitää nestettä puhtaanasäännöllisillä suodatinmuutoksilla
Tarkista vuodotpäivittäisten tarkastusten aikana
Seurata nesteen lämpötilaaylikuumenemisen estämiseksi
Seuraa valmistajan huolto -aikataulua
Junaoperaattoritoikeassa käytössä

Suuntaventtiilien tulevaisuus

Teknologia tekee suuntaventtiileistä älykkäämpiä ja tehokkaampaa:

Älykkäät venttiilit

Sisäänrakennetut anturit:Seuraa painetta, lämpötilaa ja sijaintia
Itsediagnoosi:Havaita ongelmat ennen kuin ne aiheuttavat epäonnistumisia
Etävalvonta:Takakortin ehto mistä tahansa

Paremmat materiaalit

Edistyneet pinnoitteet:Vähentää kulumista ja pidennä elämää
Vahvemmat seokset:Käsitellä korkeampia paineita ja lämpötiloja
3D -tulostus:Luo tarkempia ja kompakteja malleja

Energiatehokkuus

Muuttujan siirtymä:Säädä virtaus todellisten tarpeiden perusteella
Energian talteenotto:Vangitse ja käytä energiaa liikkeistä
Älykkäämpiä ohjaimet:Optimoi suorituskyky automaattisesti

Miniatyrisointi

Pienemmät venttiilit:Sopia tiukkoihin tiloihin
Kevyempi paino:Tärkeä mobiililaitteille
Integraatio:Yhdistä useita toimintoja yhdessä yksikössä

Johtopäätös

Suuntaventtiilit ovat todella hydraulijärjestelmien "aivot". He tekevät tärkeitä päätöksiä siitä, missä hydraulineste menee, kun se liikkuu ja kuinka nopeasti se kulkee. Ilman näitä tärkeitä komponentteja modernit koneet, kuten kaivinkoneet, tehdasrobotit ja ilma -alukset, eivät pystyneet suorittamaan tarkkoja liikkeitään.

Suuntaventtiilien roolin ymmärtäminen auttaa meitä arvostamaan päivittäin näkemämme voimakkaiden koneiden taustalla olevaa tekniikkaa. Kaappa -kuorma -autosta, joka poimi roskasi autosi rakentamiseen, suuntaventtiilit työskentelevät kulissien takana näiden monimutkaisten liikkeiden mahdollistamiseksi.

Teknologian edistyessä suuntaventtiilit kehittyvät edelleen, muuttuen älykkäämmäksi, tehokkaammaksi ja luotettavammaksi. Tämä evoluutio lupaa vielä paremman suorituskyvyn modernin maailmaamme käyttävistä hydraulijärjestelmistä.

Olitpa opiskelija, joka oppii hydraulijärjestelmistä, laitteita ylläpitävä teknikko tai yksinkertaisesti utelias asioiden toiminnasta, suuntaventtiilien ymmärtäminen antaa sinulle käsityksen yhdestä nykyaikaisten koneiden tärkeimmistä tekniikoista.

Seuraavan kerran kun näet hydraulisen koneen töissä, muista, että sen tarkkoja liikkeet ovat mahdollisia nöyrän, mutta mahtavan suuntaventtiilin - liikenteen ohjaimen ansiosta, joka pitää hydraulisen nesteen virtaavan tarkalleen minne sen on mentävä, kun sen täytyy mennä sinne.
