Huade -hydraulinen suhteellisen venttiilin vertailuanalyysi Rexrothin tekninen analyysi

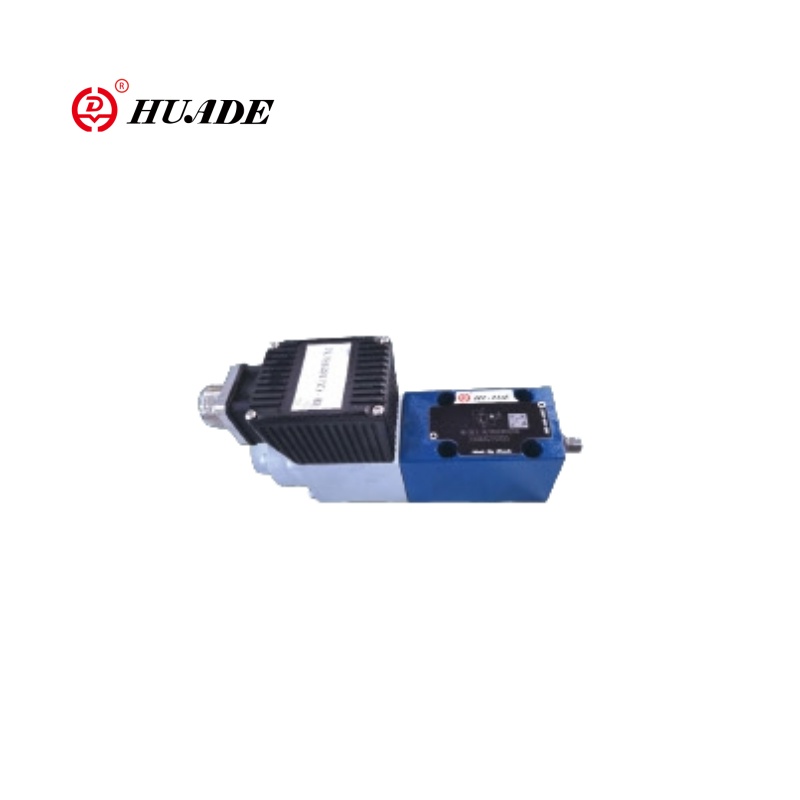

Huade Hydraulicin suhteellinen venttiili (kuten 4wrele ja 4WRPEH -sarja) edustavana yrityksenä Kiinan hydrauliikan alalla (kuten 4wrele ja 4WRPEH -sarja) on todellakin vertailukohtaisia ​​Saksan Rexrothin samanlaisia ​​tuotteita vastaan, ja ne ovat osoittaneet korkean substituutiopotentiaalin keski- ja korkeapaineisissa hydraulisissa järjestelmissä. Seuraava on tekninen analyysi näistä kahdesta suhteellisesta venttiilistä ja vertailu Rexroth -tuotteisiin:

1. Tuotemallianalyysi Otetaan esimerkiksi 4wrele25w6-220l-4x:

Tyyppi:sähköhydraulinen suhteellinen suuntaventtiili (asennon palautteella)

Halkaisija:25 (NG6 -rajapinta ISO 4401 -standardin mukaisesti)

Painetaso:35MPA (keskipitkä ja korkea paine)

Virtausnopeus:220 litraa/min (enimmäismäärä)

Ohjaustila:Suhteellinen solenoidi + venttiilin ytimen sijainti suljetun silmukan ohjaus (LVDT-palaute)

Sovellus:Sopii järjestelmiin, kuten tekniikan koneisiin ja metallurgisiin laitteisiin, jotka vaativat korkean tarkkailun virtausta ja suunnanhallintaa, jota käytetään järjestelmän paineen suhteellisessa säädöksessä, kuten hydraulinen pumppuasema, paina jne.

2.Benchmarking -tuotteet rexrothilla

4wrele -sarja vs. Rexroth 4Wrle

Molemmat ovat suhteellisia suuntaventtiilejä, joissa on LVDT -palaute, ja suorituskykyparametrit (paine, virtaus, vasteaika) ovat samanlaisia.

Huaden venttiilin rungon suunnittelu, tiivistystekniikka ja solenoidivaihe ovat lähellä Rexroth-tasoa, mutta kestävyys äärimmäisissä työoloissa (kuten korkeataajuinen tärinä, pitkäaikainen jatkuva toiminta) voi olla hiukan erilainen.

3. Rexrothin korvaamisen edut

Kustannusetu:Huaden tuotteen hinta on yleensä 20% -30% alhaisempi kuin Rexroth, ja kustannustehokkuus on merkittävä.

Kotimainen sopeutuminen:Paikallinen toimitusketju, lyhyt toimitussykli ja nopea myynnin jälkeinen palveluvaste.

Tekninen yhteensopivuus:Rajapinnan koko ja sähköiset signaalit (kuten 0-10 V tai 4-20 mA) ovat yhteensopivia Rexrothin kanssa ja ne voidaan korvata suoraan.

Suorituskyvyn noudattaminen:Keskipitkällä ja korkealla jännitteellä (21-35MPA), staattinen tarkkuus (± 1% FS), toistettavuus (± 0,5%) ja muut indikaattorit ovat tyydyttäneet useimmat teolliset tarpeet.

4.

Dynaaminen vastaus:Rexrothilla on edelleen etu korkean taajuuden vasteessa (kuten servojärjestelmät), ja HUADE voi joutua säätämään parametreja kohdennetulla tavalla.

Äärimmäiset työolot:Pitkäaikaisessa korkeassa lämpötilassa (> 80 ° C) tai erittäin saastuneissa ympäristöissä (NAS-taso 9 tai enemmän) Rexrothin materiaalit ja prosessit ovat kypsempiä.

Tuotemerkin tunnustus:Jotkut kansainväliset hankkeet tai huippuluokan laitteet täsmentävät edelleen Rexrothin, ja asiakkaiden on hyväksyttävä kotimainen korvaaminen.

5. Practical application suggestions

Korvaava skenaariot:Keskipitkissä ja korkeapainejärjestelmissä, kuten metallurgiassa, ruiskuvalukoneissa ja kaivoskoneet, Huade -suhteelliset venttiilit voivat korvata rexrothin kokonaan, mutta öljyn puhtaus on varmistettava (NAS 1638: n tasolla 8).

Optimoinnin virheenkorjaus:Huaden vastaavaa vahvistinta tai yhteensopivaa ohjainta on suositeltavaa vastaamaan venttiilin dynaamisia ominaisuuksia.

Vahvistustesti:Suorita paineen virtauskäyräkoe ensimmäisen vaihdon aikana järjestelmän stabiilisuuden varmistamiseksi.

Johtopäätös

Huaden 4wrele-sarjan suhteellisilla venttiileillä on kyky kilpailla Rexrothin kanssa keskipitkällä ja korkealla painekentällä, etenkin kustannusherkällä markkinoilla. Useimmissa teollisissa sovelluksissa sitä voidaan pitää luotettavana vaihtoehtona Rexrothille, mutta sitä on arvioitava huolellisesti korkeataajuusvasteessa tai äärimmäisissä ympäristöissä. Huaden teknisen ryhmän kanssa on suositeltavaa tehdä yhteistyötä mallin valitsemiseksi tiettyjen työolojen perusteella kustannustehokkuuden maksimoimiseksi.
