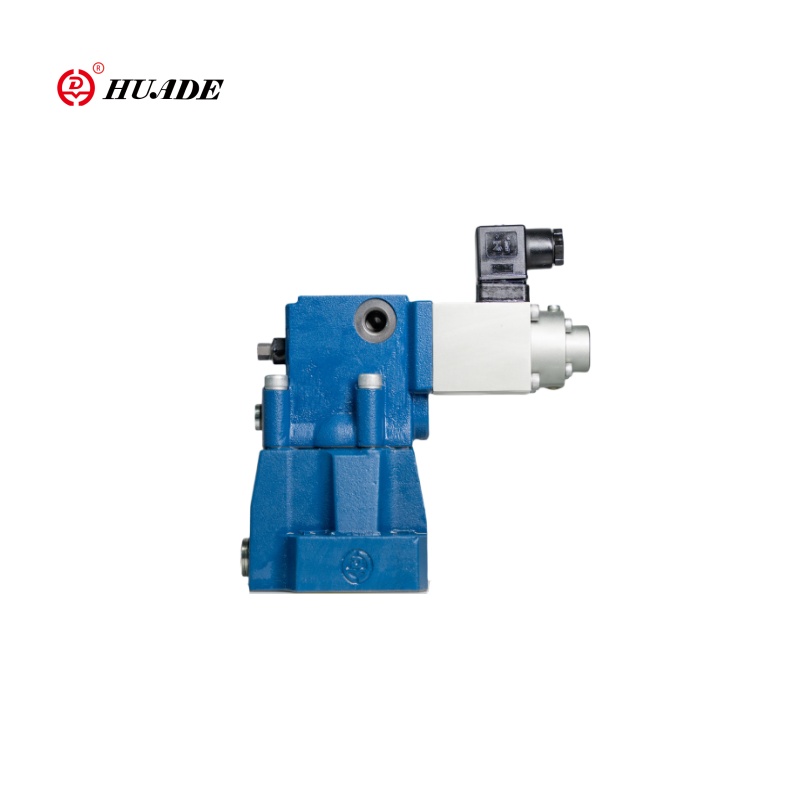

Huaden suhteelliset paineen vähentävät tyypit DRE ovat pilottihoitoa paineen vähentäviä venttiilejä. Niitä käytetään työpaineen vähentämiseen.
Suhteellisen paineen vähentävä venttiili DRE koostuu pohjimmiltaan ohjaajaventtiilistä (1) suhteellisella solenoidilla (2) pääventtiilillä (3) pääkelokokoonpanolla (4) sekä valinnaisella vastaventtiilillä (5).
| Hydraulinen | ||
| Max. Paine (MPA) | portit A ja B | 31.5 |
| Y -satama | Mene säiliöön. Ei painetta | |
| Max. Paine, portti A (MPA) | Sama kuin painekunta | |
| Min.Setod painos. Port A (MPA) | Liittyä "Q": een. (Katso käyrät) | |
| Lineaarisuus (%) | ± 3,5 | |
| Toistettavuus (%) | <± 2 | |
| Hystereesi | Värisemällä ± 2,5% PMAX. ilman väristystä ± 4,5% PMAX | |
| Nesteet | Mineraaliöljy (NBR -tiivisteelle), fosfaattiesteri (FPM -tiivisteelle) | |
| Viskositeettialue (mm2/s) | 2,8 --380 | |
| Nesteen lämpötila -alue (℃) | -20 -+70 | |
| Sähkö- | ||
| Toimitusjännite | DC | |
| Min.Control Virta (A) | 0.1 | |
| Max.Control Virta (A) | 0.8 | |
| Kelankestävyys (ω) | Vanha venttiili 20 ℃ on 19,5, max.warm -venttiili on 28,8 | |
| Velvollisuus | jatkuva | |
| Max.Condition -lämpötila (℃) | 50 | |
| Eristys DIN 40 050 | IP65 | |
| Liittyvä vahvistin | Plug-in Connecter | |
| Sähkösovellus | VT_2000: 40 (yhdessä tarjoa) | |
Ominaisuudet:
▶ Valinnainen max.Aineiden suojaaminen
▶ Valinnainen tarkistusventtiili A: n ja B: n välillä
▶ Venttiili, jota käytetään työpaineen vähentämiseen
▶ jakoasennukseen
▶ Venttiili ja elektroniikka yhdestä scurcesta
Sovellus:
DRE/DREM: n suhteellisen paineen vähentävä venttiili on yksinkertainen rakenne, kätevä asennus ja virheenkorjaus, vahva virtauskyky, pieni painehäviö, hyvä toistettavuus ja lineaarisuus, ja se sopii tilanteisiin, joissa on suuri järjestelmävirtaus. Sitä käytetään laajasti työstötyökaluissa, kevyessä teollisuudessa, metallurgiassa, laivanrakennuksessa, tekniikassa, kaivostoiminnassa, ilmailu- ja muissa aloissa.
Kirjoita Dre ...
Paineen asetus satamassa A riippuu suhteellisissa solenoideissa esiintyvästä jännitteestä (2).
Lepolla, ilman painetta portassa B, jousi pitää pääpuun (4) aloitusasennossaan. Yhteys B: stä A: een on suljettu, siksi vältetään käynnistyshyppy.
Portin A paine toimii yhteyden kautta pääkelolla.
Pilottiöljy on otettu satamasta A (ns 10) tai portista B (ns 20,30) ja kulkee yhteyden läpi vakiovirtausohjaimeen, joka pitää pilottiöljyn virtauksen vakiona riippumattomana painepisaroista satamien A ja B: n välillä. Jatkuva virtausohjain Pilottiöljyvirta kulkee jousikammioon kahden liiton kautta venttiilin istuimen kautta Y -porttiin ja sieltä tyhjennyslinjaan.
Port A: n paine on määritelty asiaankuuluvassa vahvistimessa.
Suhteellisen paineen vähentävän venttiilin DRE: n symbolit
