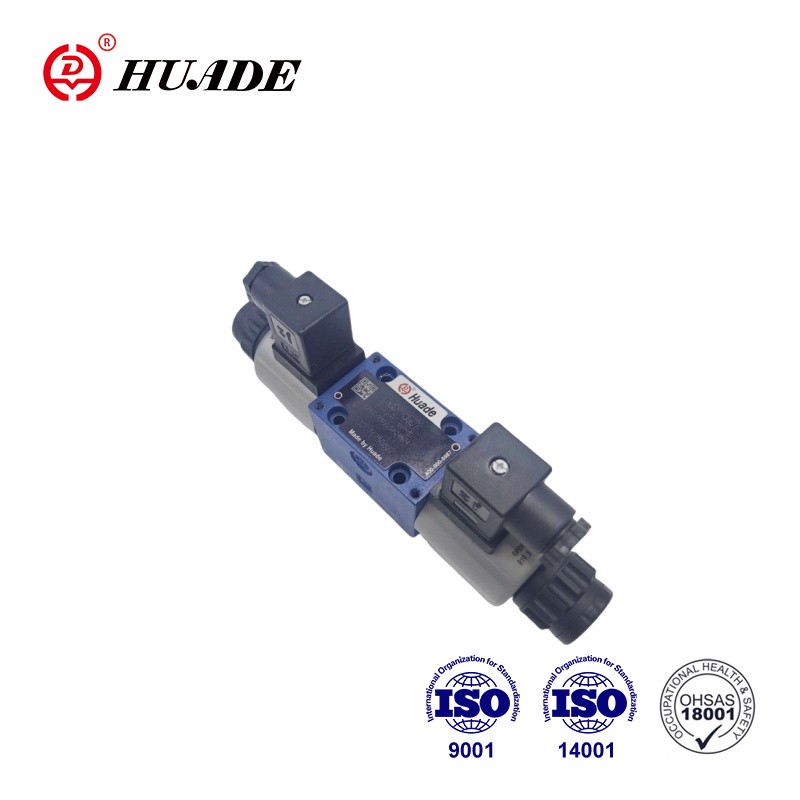

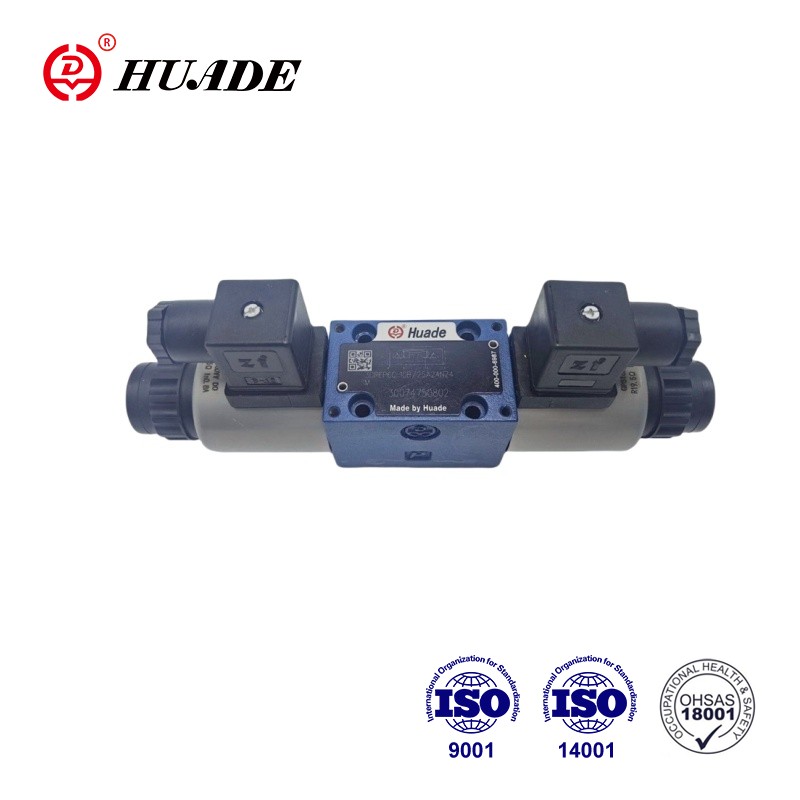

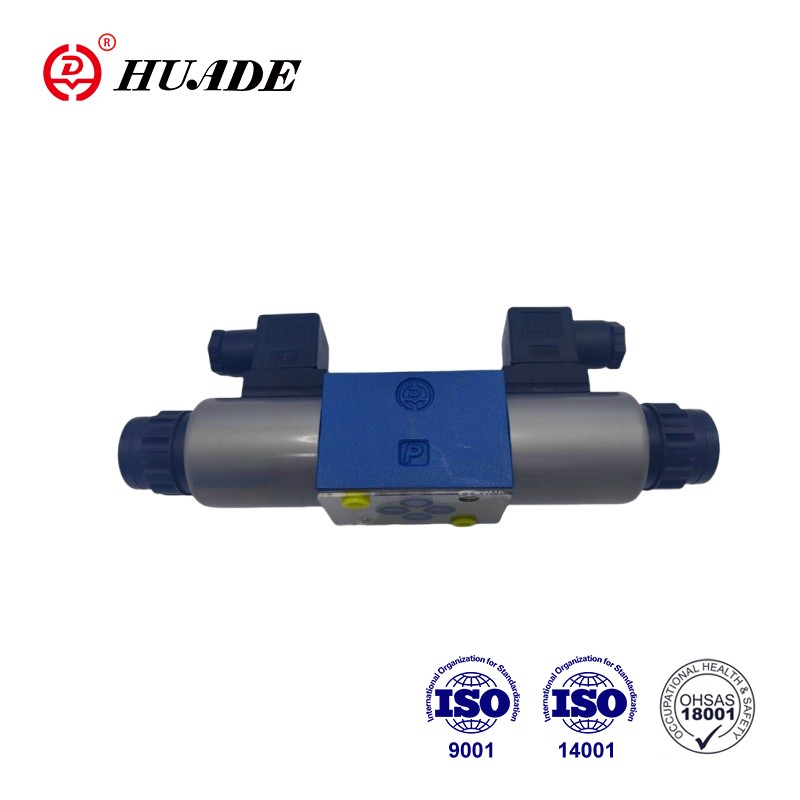

Kolmitie paineenalennusventtiili tyyppi 3DREP 6B on suoraan ohjattu suhteellisilla solenoideilla. Ne muuntavat sähköisen tulosignaalin suhteelliseksi painelähtösignaaliksi. Suhteelliset solenoidit ovat ohjattavia märkäpintaisia DC-solenoideja, joissa on keskuskierre ja irrotettava kela. Solenoideja ohjataan valinnaisesti ulkoisen ohjauselektroniikan avulla.
| Hydraulinen | ||
| Käyttöpaine (MPa) | Portti P | 10, jos yli 10, asenna venttiili, tyyppi ZDR6DP..-30B/...tuloporttiin |
| Portti T | 3 | |
| Suurin virtaus (l/min) | 15(∆p=5MPa) | |
| Saastumisaste (um) | Suodatinsuositus, jonka vähimmäisretentiosuhde on β10≥ 75 | |
| Hystereesi (%) | ≤3 | |
| Toistettavuuden tarkkuus (%) | ≤1 | |
| vasteherkkyys (%) | ≤1 | |
| Käänneväli (%) | ≤1 | |
| Paine nestettä | Mineraaliöljy (NBR-tiivisteelle), fosfaattiesteri (FPM-tiivisteelle) | |
| Viskositeettialue (mm2/s) | 2,8-380 | |
| Painenesteen lämpötila-alue (°C) | -20 - +70 | |
| Asennus | valinnainen, mieluiten vaakasuora | |
| Paino (kg) | Tyyppi C:2.6;tyyppi A.B:1.5 | |
| Sähköinen, solenoidi | ||
| Syöttöjännite | DC24V | |
| Nimellisvirta solenoidia kohti (A) | 0.8 | |
| Max.virta solenoidia kohden (A) | ≤0,02 | |
| Solenoidikelan vastus (Ω) | Kylmäarvo 20°C:ssa | 19.5 |
| Max. lämmin arvo | 28.8 | |
| Toimiva tila | jatkuva | |
| Olosuhteen lämpötila (°C) | ~+50 | |
| Patterin lämpötila (°C) | ~+150 | |
| Suojaus DIN40 050 mukaan | IP65 | |
| Sähköliitännät | 3DREP | komponenttipistokkeella DIN43650-AM2 pistoliittimeen DIN 43 650-AF2/Pg11 |
| 3DREPE | komponenttipistokkeella E DIN43563-AM6-3 pistoliittimeen E DIN43563-BF6-3/Pg11 | |
Ominaisuudet:
▶Suoraohjatut suhteelliset venttiilit paineen ja virtaussuunnan säätöön
▶Käytetään suhteellisilla solenoideilla, joissa on keskikierre ja irrotettava kela
▶Jousikeskitetty ohjauskela
Sovellus:
Kolmitie suhteellinen paineenalennusventtiili 3DREP 6B on laajalti käytössä öljy-, kemian-, lääke- ja muilla teollisuudenaloilla.
◆Design:
Venttiili koostuu pääasiassa:
◆Tehtävä:
Kun solenoidit (1 ja 2) ovat jännitteettömiä, ohjauskela (5) pysyy keskiasennossaan puristusjousilla.
Ohjauskela (2) aktivoituu suoraan, kun yksi solenoideista on jännitteellä.
Esim. aktivoimalla solenoidi "a" (1)
→Paineenmittauskela (5) ja ohjauskela (4) liikkuvat oikealle suhteessa sähköiseen tulosignaaliin.
→ Yhteys P:stä B:hen ja A:sta T:hen tapahtuu aukon muotoisten poikkileikkausten kautta, joilla on progressiiviset virtausominaisuudet
◆Solenoidin jännitteenpoisto (1)
→Ohjauskela (4) palautetaan keskiasentoon puristusjousien avulla
Keskiasennossa liitännät A ja B - T ovat auki, joten paineneste voi virrata vapaasti säiliöön. Valinnaisen käsiohjauksen ansiosta ohjauskelaa (4) voidaan siirtää ilman solenoidin jännitystä.
●Huomio!
Käsiohjauksen tahaton käyttö voi aiheuttaa koneen hallitsemattoman liikkeen!
Suhteellisen paineenalennusventtiilin symbolit 3DREP 6B
