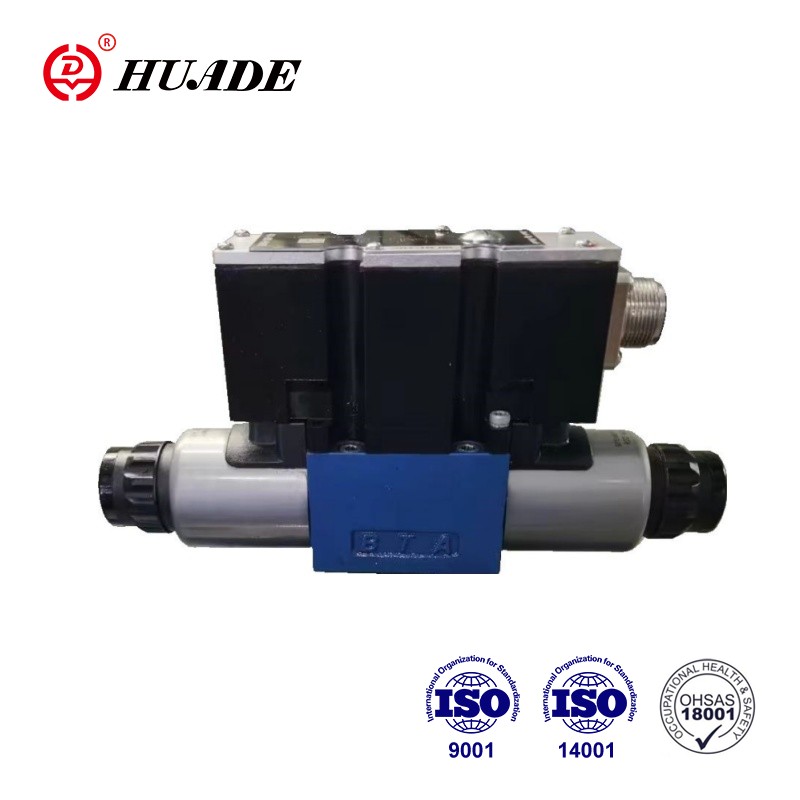

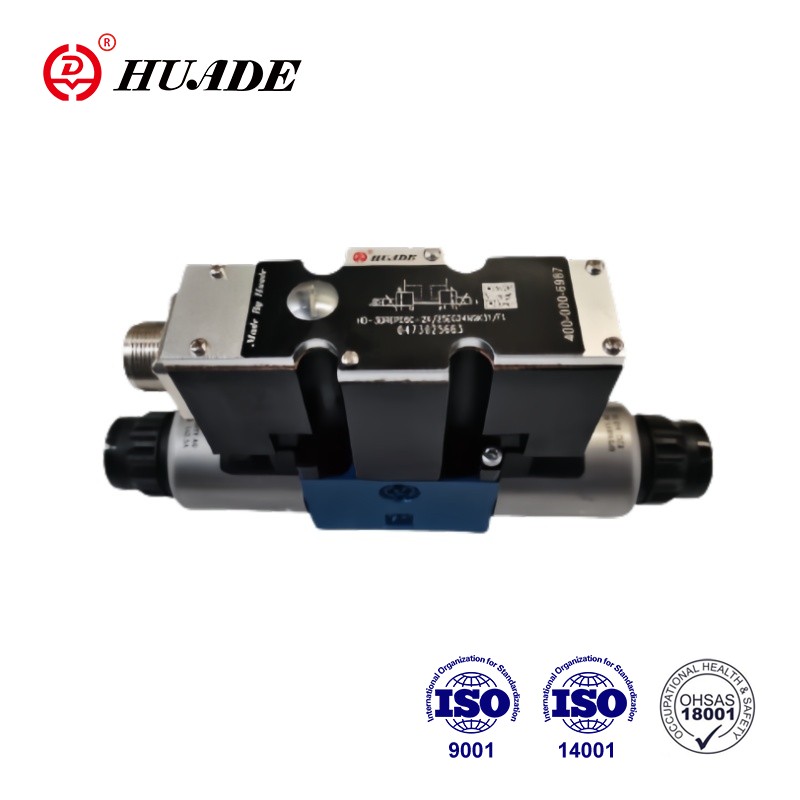

Kolmitie paineenalennusventtiili tyyppi 3DREP6-2X... on suoraan ohjattu suhteellisilla solenoideilla. Ne muuntavat sähköisen tulosignaalin suhteelliseksi painelähtösignaaliksi. Suhteelliset solenoidit ovat ohjattavia märkäpintaisia DC-solenoideja, joissa on keskuskierre ja irrotettava kela. Solenoideja ohjataan valinnaisesti ulkoisella ohjauselektroniikalla (tyyppi 3DREP-2X) tai integroidulla ohjauselektroniikalla (tyyppi 3DREPE-2X).
| Hydraulinen | |||
| Venttiilin tyyppi | HD-3DREP | HD-3DREPE | |
| Käyttöpainealue MPa | Portti P | 2-10 paineasteelle 1.6 | |
| 3-10 paineasteelle 2.5 | |||
| 5-10 paineasteelle 4.5 | |||
| Portti T | 0-3 | ||
| Max.virtaus L/min | 15(△p=5MPa) | ||
| Suodattimen hienous (μm) | ≤20 (mieluiten ≤10) | ||
| Hystereesi (%) | ≤5 | ||
| Toistettavuuden tarkkuus (%) | ≤1 | ||
| vasteherkkyys (%) | ≤0,5 | ||
| Paine nestettä | Mineraaliöljy tai fosfaattiesteri | ||
| Viskositeettialue mm2/s | 20-380 | ||
| Painenesteen lämpötila-alue (℃) | -20~+80 | ||
| Paino (kg) | 2 | 2.2 | |
| Sähkö | |||
| Sähkötiedot, solenoidi | |||
| Venttiilin tyyppi | HD-3DREP | HD-3DREPE | |
| Jännitteen tyyppi | DC | DC | |
| Nimellisjännite (V) | 24 | ||
| Maksimivirta (A) | 1.5 | 2.5 | |
| Solenoidikelan vastus (Ω) | Kylmä arvo 20 ℃ | 4.8 | 2 |
| Max. lämmin arvo | 7.2 | 3 | |
| Tulli (%) | 100 | ||
| Kelan lämpötila ℃ | 150 asti | ||
| Suojaus | IP65 | ||
| Sähkö, ohjauselektroniikka | |||
| Vahvistin | HD-VT-VSPA2-50-1X/T1 (1 ramppiajalla) | integroitu ohjauselektroniikka | |
| HD-VT-VSPA2-50-1X/T5 (5 ramppiaikaa) | |||
| Syöttöjännite | Nimellisjännite VDC | 24 | |
| Alempi raja-arvo V | 19 | ||
| Yläraja-arvo V | 35 | ||
| nykyinen kulutus | Imax A | 1.8 | |
| Impulssivirta A | 4 | ||
Ominaisuudet:
▶ Suoraohjatut suhteelliset venttiilit paineen ja virtaussuunnan säätöön
▶Käytetään suhteellisilla solenoideilla, joissa on keskikierre ja irrotettava kela
▶Käsiohjaus, valinnainen
▶Jousikeskitetty ohjauskela
▶Täytä HD-3DREPE integroidulla elektroniikalla, liitäntä A1
▶Ulkoinen ohjauselektroniikka tyypille HD-3DREP:
▶Analoginen vahvistintyyppi HD-VT-VSPA2-50-1X/...Eurocard-muodossa
▶Digitaalinen vahvistintyyppi HD-VT-VSPD-1-1X/. ..Eurocard-muodossa
▶Modulaarinen sähkövahvistin tyyppi HD-VT-11118
▶ Venttiili ja suhteellinen ohjauselektroniikka yhdestä lähteestä
Sovellus:
Suhteellista paineenalennusventtiiliä 3DREP6-2X käytetään laajalti hydraulijärjestelmien automaattisessa ohjauksessa eri teollisuudenaloilla, kuten työstökoneissa, kevyessä teollisuudessa, metallurgiassa ja niin edelleen.
Venttiili koostuu pääasiassa:solenoideista (5 ja 6), kotelosta (1), ohjauskelasta (2) paineenmittauspuolilla (3 ja 4) ja valinnaisesta integroidusta venttiilielektroniikasta (7).
Kun solenoidit (5 ja 6) ovat jännitteettömiä, ohjauskela (2) pysyy keskiasennossaan puristusjousilla. Ohjauskela (2) aktivoituu suoraan, kun yksi solenoideista on jännitteellinen.
Esim. aktivoimalla solenoidi (5): paineenmittauskela (3) ja ohjauskela (2) liikkuvat oikealle suhteessa sähköiseen tulosignaaliin. Yhteys P:stä B:hen ja A:sta T:hen tapahtuu aukkomuotoisten poikkileikkausten kautta, joilla on progressiiviset virtausominaisuudet.
Solenoidin (5) jännitteenpoisto: ohjauskela (2) palautetaan keskiasentoonsa puristusjousilla. Keskiasennossa liitännät A ja B - T ovat auki, jolloin paineneste voi virrata vapaasti säiliöön. Valinnainen käsiohitus (9 tai 10), mahdollistaa ohjauskelan (2) siirtämisen ilman solenoidin jännitystä.
Tämän 2-asentoisen venttiilin version toiminta on periaatteessa sama kuin 3-asentoisen venttiilin.
2-asentoiset venttiilit on kuitenkin varustettu vain joko solenoidilla 5 tai 6. Toisen solenoidin tilalle on asennettu tulppa (11)
Suhteellisen Suhteellisen paineenalennusventtiilin 3DREP6-2X symbolit
