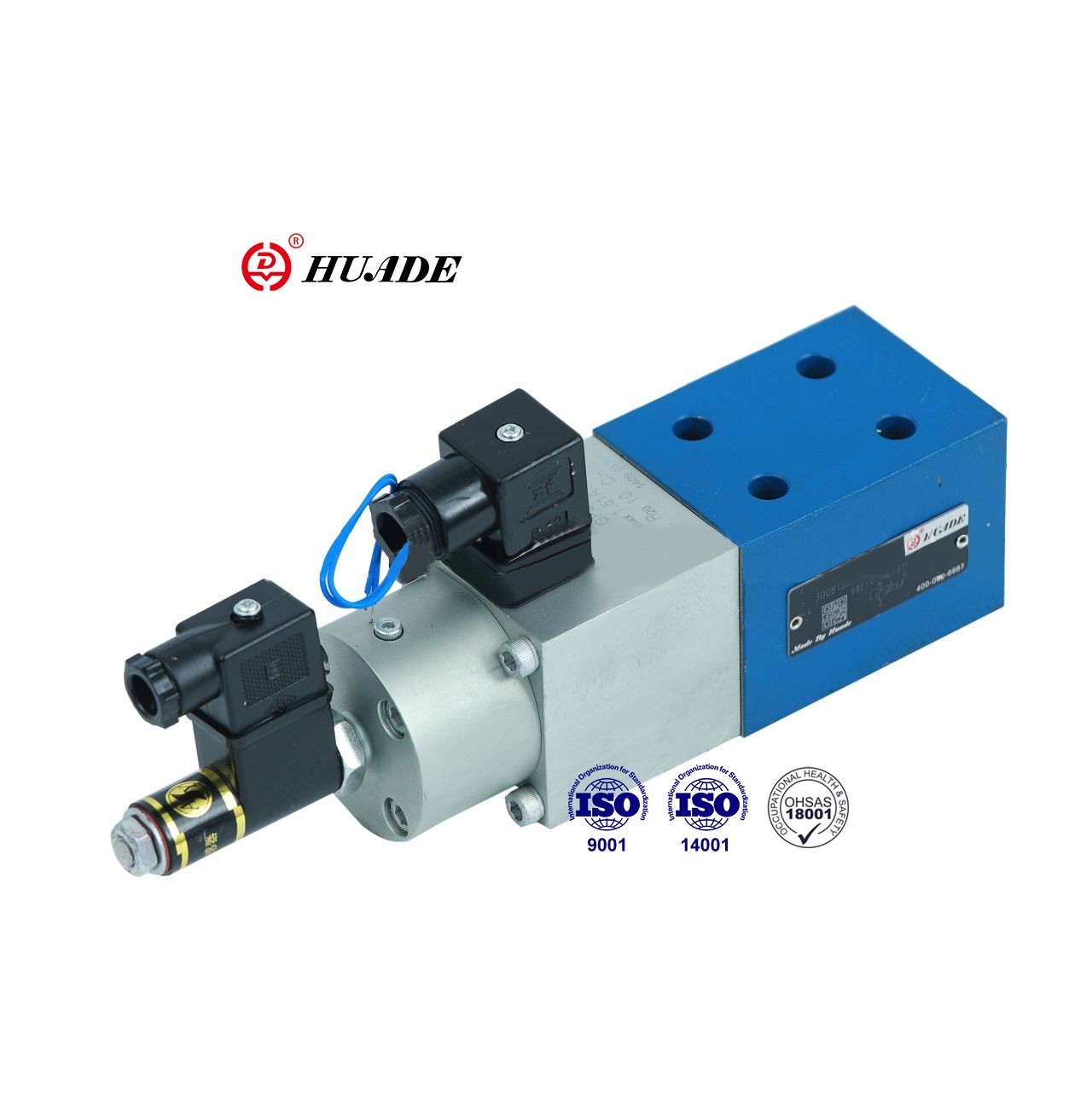

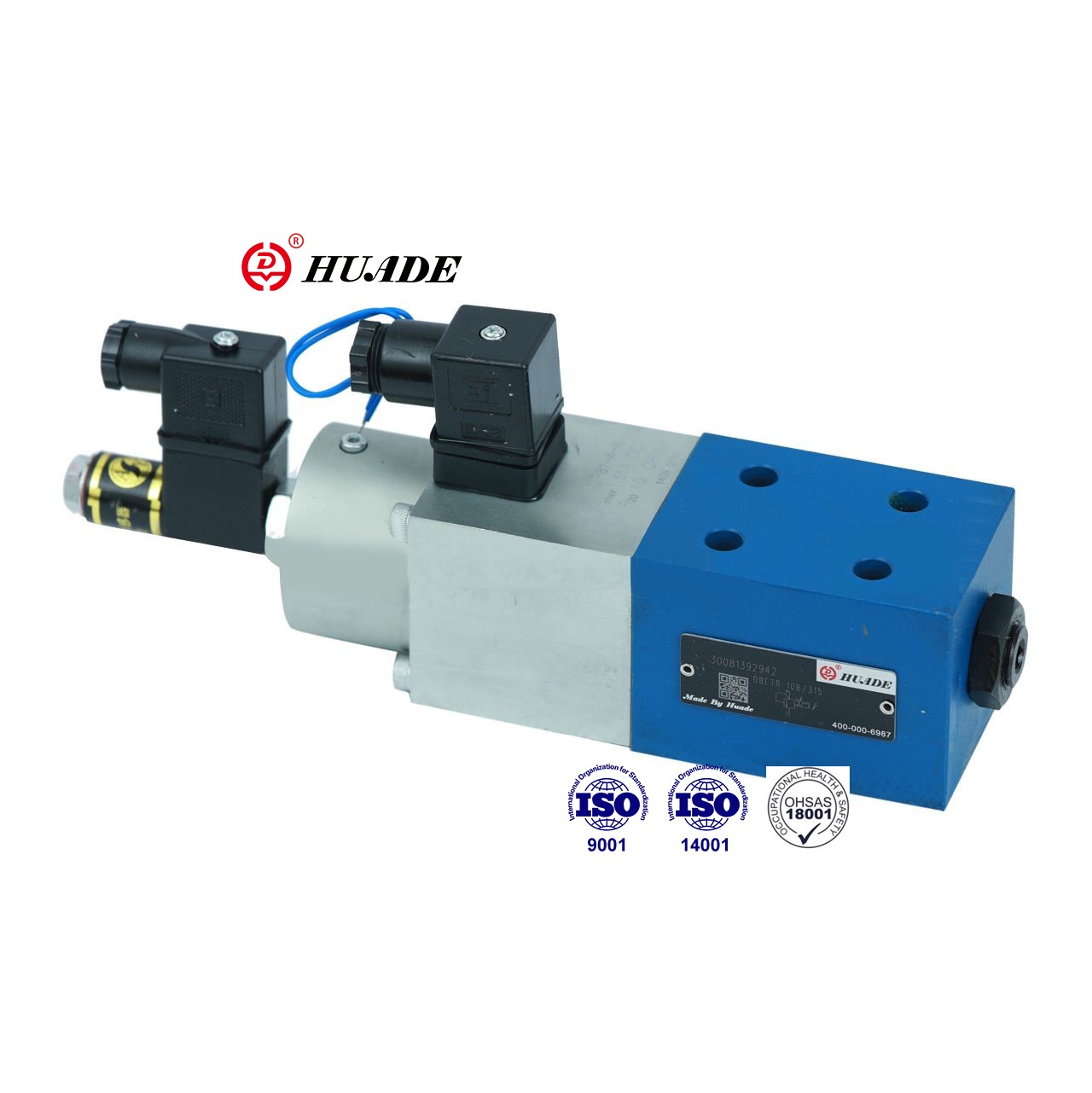

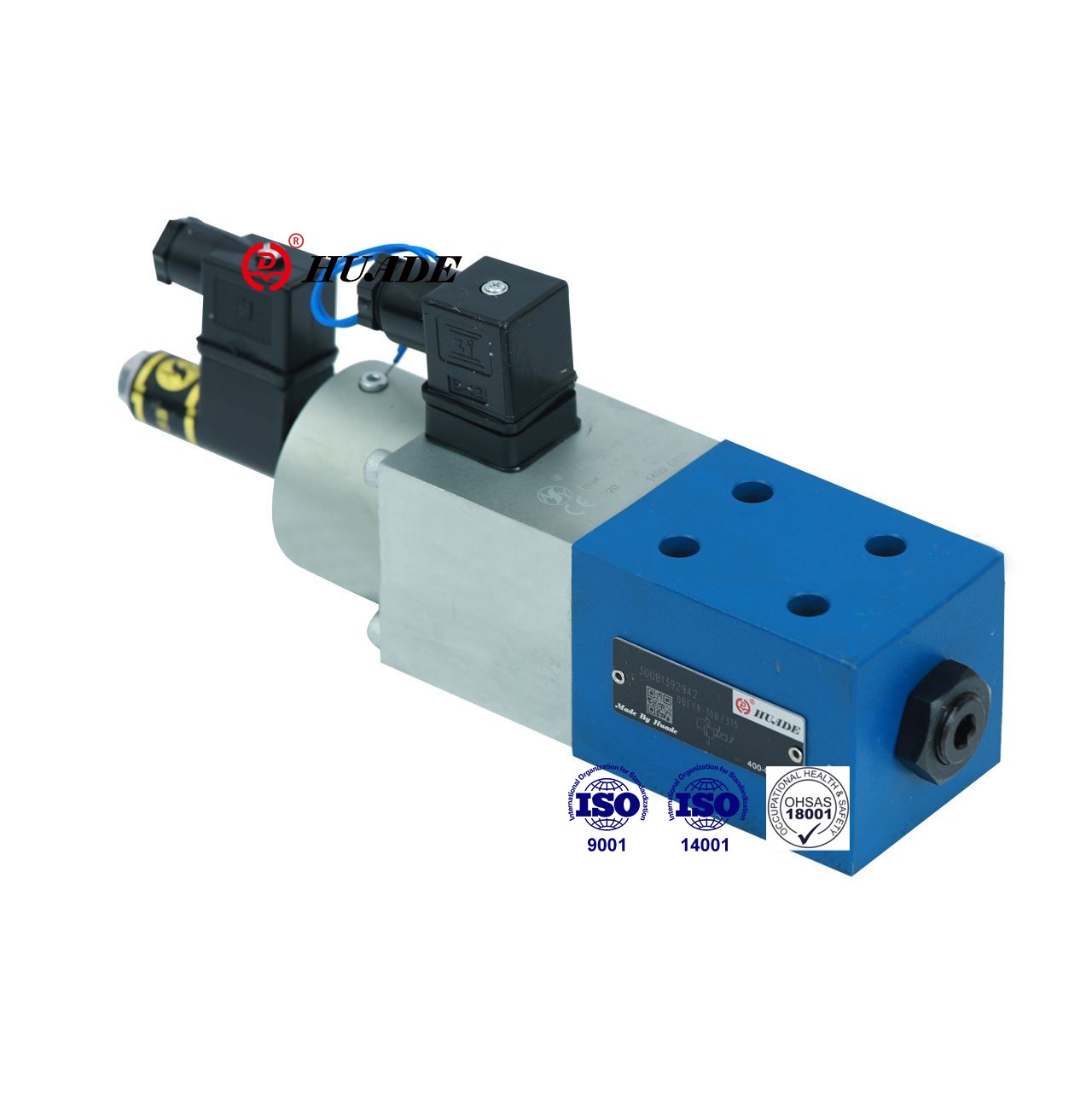

Tämä suhteellinen paineenalennusventtiili DBETR säätelee painetta suhteessa sähköiseen komentoarvoon. DBTR -venttiiliä käytetään laajasti suljetuissa järjestelmissä, joissa on kaukosäädintäjärjestelmän paine. Huaden DBETR -venttiilit käyttävät samoja standardeja kuin Rexroth -tuotteet. Tämä suhteellinen paineventtiili DBETR voi korvata tuotteet samassa sarjassa, ja hinta on suhteellisen edullinen.
| Hydraulinen | |||
| Enintään asetettava paine (MPA) | Painevaihe 2.5 MPa | 2.5 | |
| Painevaihe 8.0 MPa | 8 | ||
| Painevaihe 18,0 MPa | 18 | ||
| Painevaihe 31.5 MPa | 31.5 | ||
| Min. asetettava paine (MPA) | (Katso ominaiskäyrät) | ||
| Max.Operaatiopaine (MPA) | portti T (paineen säätäessä) | 0.2 | |
| portti t (ilman paineen säätämistä) | 10 | ||
| Port P | 31.5 | ||
| Max.Flow (l/min) | Painevaihe 25 | 10 | |
| Painevaihe 80 | 3 | ||
| Painevaihe 180 | 3 | ||
| Painevaihe 315 | 2 | ||
| Saastumisaste (μm) | ≤20 (suositus 10) | ||
| Hystereesi (%) | <1 max. asetettava paine | ||
| Toistettavuus (%) | <0,5 maksimiarvoista painetta | ||
| Lineaarisuus (%) | 180; Painevaihe 3-18 MPa | ≤ 1,5 maksimiarvoista painetta | |
| 315; Painevaihe 6 - 31,5 MPa | |||
| Tyypillinen variaatio (%) | Venttiili | ± 3 max. asetettava paine | |
| Sähköohjaus | ＜ 0,5 | ||
| Askelvaste 0 - 100% (MS) | Vastausaika (PMIN-PMAX) | Vastausaika (PMAX-PMIN) | |
| Painevaihe 2,5 ja 18MPA 0–100 | 100 | 50 | |
| Painevaihe 31.5MPA 0–100 | 150 | 100 | |
| Paineeneste | Mineraaliöljy (NBR -tiivisteelle), fosfaattiesteri (FPM -tiivisteelle) | ||
| Viskositeettialue (mm2/s) | 2,8 - 380 | ||
| Paineenesteen lämpötila -alue (° C) | -20 -+70 | ||
| Asennusasento | valinnainen | ||
| Paino (kg) | 4 | ||
| Sähkö- | ||||
| Vahvistin | VT-5003S30 | |||
| Toimitusjännite | DC | |||
| Kelankestävyys (ω) | Kylmäarvo 20 ° C: ssa | 10 | ||
| Enintään lämmin arvo | 13.9 | |||
| (Työtila) velvollisuus | Jatkuva | |||
| Painesteen lämpötila (° C) | +50 | |||
| Vahvistinjännite | työmatka kokonaan | 24 ± 10% | ||
| työmatka kolme sähkölähdettä | 24 - 35 | |||
| Enintään Virrankulutus (VA) | 50 | |||
| Kelankestävyys 20 ° C: ssa (ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Induktiivisuus (anturi) (MH) | 6-8 | |||
| Oskillaattorin taajuus (anturi) (KHZ) | 2.5 | |||
| Suojaus DIN 40 050 | IP65 | |||
Ominaisuudet:
▶ Matala hystereesi
▶ Hyvä toistettavuus,
▶ Sähköinen suljettu silmukan asennon säätö jousen esijännityksen säätö
▶ Suhteellinen solenoiditoiminta induktiivisella asennon muuntimella (paine tasapainossa)
▶ Venttiili ja elektroninen ohjaus yhdestä lähteestä
Sovellus:
Suhteellista paineenalennusventtiiliä DBETR käytetään laajasti eri aloilla, kuten kevyellä teollisuudella, työstötyökaluilla, metallurgialla jne.
Venttiili koostuu pohjimmiltaan kotelosta (1), suhteellisesta solenoidista (2) induktiivisella posisti -muunnolla (3), venttiilin istuimella (4) ja venttiilin poppetissa (5)
Paine asetetaan säätämällä komentoarvopotentiometriä (0 - 9 V). Komentoarvon säätäminen aiheuttaa puristusjousen kiristymistä elektronisten säätimien ja suhteellisen solenoidin kautta (2). Kompressiojousen (6) kiristyminen, ts. Jousilevyn (7) sijainti, määritetään induktiivisella paikannusanturilla (3). Komentoarvosta mahdolliset poikkeamat korjataan suljetun silmukan paikannusohjauksella.
Tämän periaatteen käyttö eliminoi solenoidi kitkan vaikutuksen.
Edut:
- matala hystereesi
- Hyvä toistettavuus
Suhteellisen paineenalennusventtiilin DBETR -symbolit
