Suhteellisen paineen vähentävä venttiili 3DREPE6E-2X
  • Suhteellisen paineen vähentävä venttiili 3DREPE6E-2XSuhteellisen paineen vähentävä venttiili 3DREPE6E-2X
  • Suhteellisen paineen vähentävä venttiili 3DREPE6E-2XSuhteellisen paineen vähentävä venttiili 3DREPE6E-2X

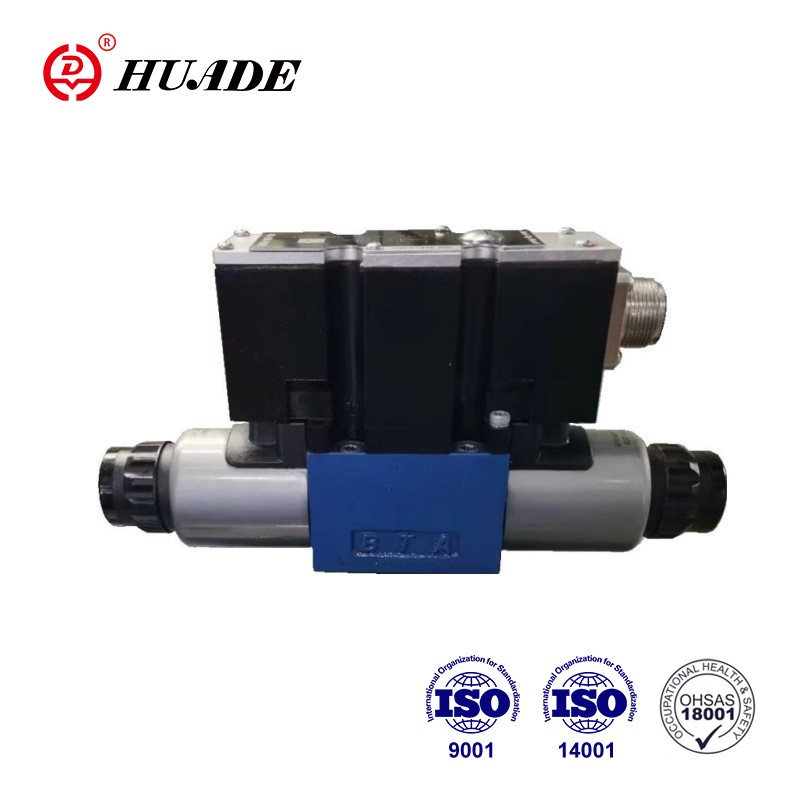

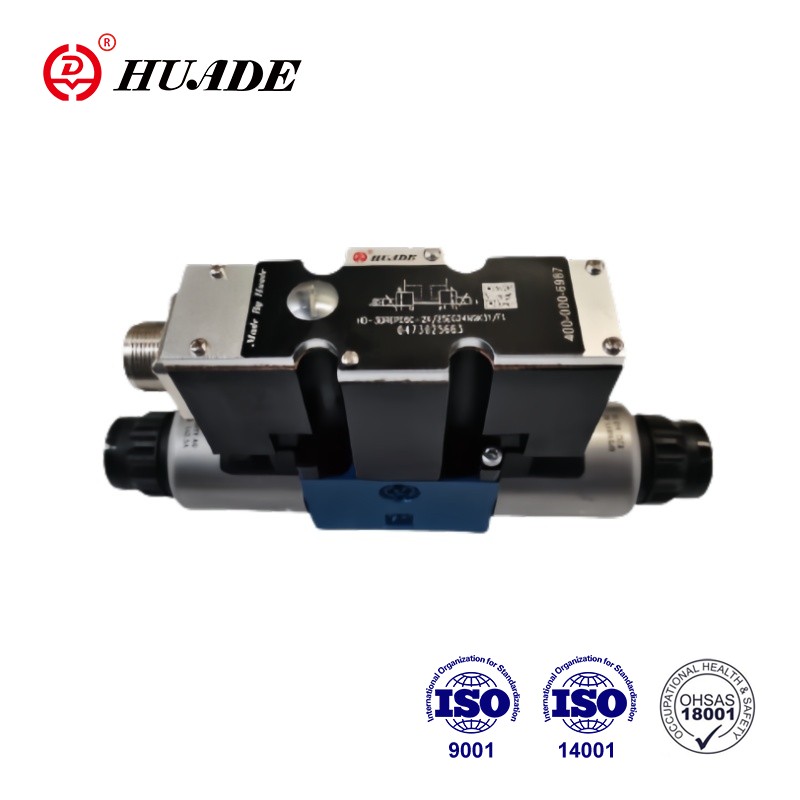

Suhteellisen paineen vähentävä venttiili 3DREPE6E-2X

• Tuoteominaisuudet: Tyyppi HD-3Drepe integroidun elektroniikan kanssa, käyttöliittymä A1
• Tekniset tiedot: Suhteellisen paineen vähentävä venttiili 3Drepe6E-2x -sarja,
• Sovellukset: Hydraulisten järjestelmien automaattinen hallinta

Verrattuna suhteelliseen paineen vähentävään venttiiliin 3DrepE6-2X, suhteellisella paineen vähentävällä venttiilillä 3DREPE6E-2X -venttiili on samanlainen ulkonäkö ja periaate, mutta ero on, että siinä on sisäänrakennettu vahvistin ja rajapinta A1. Solenoideja ohjataan valinnaisesti integroidun ohjauselektroniikan avulla. Huaden 3Drepe6e-2x ja Rexroth käyttävät samoja laatustandardeja. Suorituskyky voi vastata Rexrothiin.

Suhteellisen paineen vähentävän venttiilin 3DREP6E-2x-tuoteparametri

Hydraulinen
Venttiilityyppi HD-3DREP HD-3Drepe
Käyttöpainealue MPA Port P 2-10 painevaiheessa 1.6
3-10 painevaiheessa 2.5
5-10 painevaiheessa 4.5
Satama T 0 - 3
Max.Flow l/min 15 (△ P = 5MPA)
Suodattimen hienous (μm) ≤20 (mieluiten ≤10)
Hystereesi (%) ≤5
Toistettavuustarkkuus (%) ≤1
Vasteen herkkyys (%) ≤0,5
Paineeneste Mineraaliöljy tai fosfaattiesteri
Viskositeettialue mm2/s 20 ~ 380
Paineenesteen lämpötila -alue (℃) -20 ~+80
Paino (kg) 2 2.2
Sähkö-
Sähkötiedot, solenoidi
Venttiilityyppi HD-3DREP HD-3Drepe
Jännitetyyppi DC DC
Nimellisjännite (v) 24
Max.Current (A) 1.5 2.5
Solenoidikelan vastus (ω) Kylmäarvo 20 ℃ 4.8 2
MAX.WARM -arvo 7.2 3
Velvollisuus (%) 100
Kelan lämpötila ℃ jopa 150
Suoja IP65
Sähkö, ohjauselektroniikka
Vahvistin HD-VT-VSPA2-50-1X/T1 (1RAMP-ajalla) integroitu ohjauselektroniikka
HD-VT-VSPA2-50-1X/T5 (5 ramppiajan kanssa)
Toimitusjännite Nimellisjännite VDC 24
Alhaisempi rajoittava arvo v 19
Ylärajoittava arvo v 35
nykyinen kulutus Imax a 1.8
Impulssivirta a 4

Tuoteominaisuus ja suhteellisen paineen vähentävä venttiili 3DREP6E-2X

Ominaisuudet:

▶ Suoraan ohjattujen suhteellisten venttiilien paineen ja virtauksen ohjaamiseksi

▶ Käsi ohittaa, valinnainen

▶ Kevään keskitetty ohjauskelo

Istel

▶ Ulkoinen ohjauselektroniikka tyypin HD-3DREP: lle:

▶ Analoginen vahvistintyyppi HD-VT-VSPA2-50-1X/... EuroCard-muodossa

▶ Digitaalinen vahvistintyyppi HD-VT-VSPD-1-1X/. .. Eurocard -muodossa

▶ Sähkövahvistintyyppi HD-VT-1118 modulaarisesta suunnittelusta

▶ Venttiili ja suhteellinen ohjauselektroniikka yhdestä lähteestä

Sovellus:

Suhteellista paineen vähentävää venttiiliä 3DREP6E-2X käytetään laajasti hydraulijärjestelmien automaattiseen hallintaan eri toimialoilla, kuten työstötyökaluilla, kevyellä teollisuudella, metallurgialla ja niin edelleen.

Funktio- ja venttiilien erityispiirteet suhteellisen paineen vähentävän venttiilin 3DREP6E-2X

3-suuntainen paineen vähentävä venttiili Tyyppi 3DREP6-2X ... käytetään suoraan suhteellisilla solenoideilla. Ne muuntavat sähköisen tulosignaalin suhteellisen paineen lähtösignaaliksi. Suhteelliset solenoidit ovat hallittavissa olevia märkätapin DC -solenoideja, joissa on keskuslanka ja irrotettava kela. Solenoideja ohjataan valinnaisesti ulkoisen ohjauselektroniikan (tyyppi 3DREP-2x) tai integroidun ohjauselektroniikan (tyyppi 3DREPE-2X) avulla.

Venttiili koostuu pääasiassa: solenoideista (5 ja 6), kotelosta (1), ohjauskelo (2) paineen mittauskeloilla (3 ja 4) ja valinnaisella integroidulla venttiilin elektroniikalla (7).

Solenoidien (5 ja 6) ollessa energisoituneet kontrollipuun (2) keskiasennossaan pakkausjousilla. Kontrollipullo (2) aktivoidaan suoraan, kun yksi solenoideista on virrannut.

Esim. energisoimalla solenoidi (5): Paineen mittauskelo (3) ja ohjauskela (2) siirtyvät oikealle suhteessa sähköiseen tulosignaaliin. Yhteys P: stä B: hen B: hen ja A: hon on aukon avulla poikkileikkaukset progressiivisilla virtausominaisuuksilla.

Solenoidin (5) poisto-energisointi: Kontrolli-kela (2) palautetaan keskiasentoon puristusjousilla. Keski -asennossa liitännät A ja B - T avataan, siksi paineeneste voi vapaasti virtata säiliöön. Valinnainen käsi ohittaa (9 tai 10), on mahdollista siirtää ohjauskela (2) ilman, että solenoidia energisoimalla.

Tämän 2 sijaintiventtiilin tämän version funktio on periaatteessa sama kuin venttiilin 3 kytkentäasennossa.

2 sijaintiventtiilit on kuitenkin varustettu vain joko solenoidilla 5 tai 6. Tulppa (11) on sovitettu toisen solenoidin sijasta

Suhteellisen suhteellisen paineen vähentävän venttiilin 3DREP6E-2X symbolit

Käytetään yhdessä muiden suhteellisten venttiilien kanssa


Yhdistelmäventtiilin paketti
