Teollisuusautomaation ja nesteenohjausjärjestelmien maailmassa suhteellinen venttiilipaine on yksi tärkeimmistä konsepteista tarkan ja tehokkaan toiminnan saavuttamiseksi. Tämän perusperiaatteen ymmärtäminen on välttämätöntä insinööreille, teknikoille ja kaikille, jotka työskentelevät hydraulisten tai pneumaattisten järjestelmien kanssa.

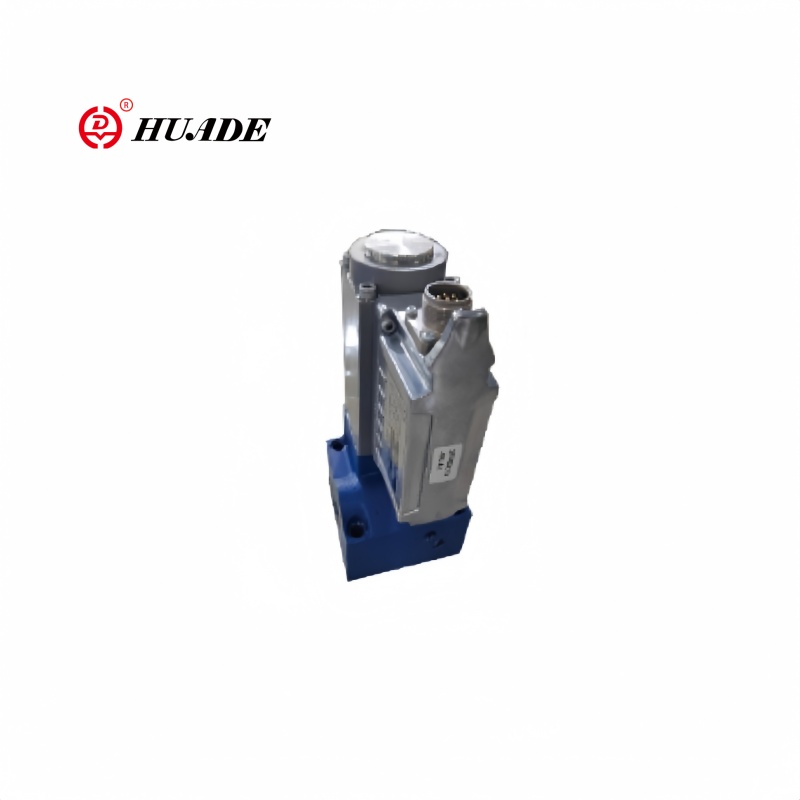

Suhteellisen venttiilipaineen määrittäminen
Suhteellinen venttiilin paine tarkoittaa suhteellisen venttiilin tuottamaa ohjattua lähtöpainetta, jossa painetaso on suoraan verrannollinen venttiiliin syötettyyn tulosignaaliin. Toisin kuin yksinkertaiset on/off-venttiilit, jotka toimivat binääritiloissa, suhteelliset venttiilit tarjoavat portaattomasti säätelyn minimi- ja maksimipainearvojen välillä sähköisen tulosignaalin suuruuden perusteella.
[Ymmärrä ensinmitkä ovat suhteelliset venttiilit]
Tulosignaalin ja lähtöpaineen välinen suhde noudattaa lineaarista tai ennalta määrättyä käyrää, mikä mahdollistaa tarkan paineen modulaation. Tämä suhteellinen suhde mahdollistaa tasaisen ja jatkuvan paineen hallinnan äkillisten muutosten sijaan, joten nämä venttiilit ovat ihanteellisia sovelluksiin, jotka vaativat hienosäädettyä paineensäätöä.
Kuinka suhteelliset venttiilit toimivat
Suhteellisen venttiilin perustoiminta perustuu sähkömagneettiseen voimansäätöön. Kun sähköinen signaali syötetään venttiilin solenoidiin, se synnyttää magneettisen voiman, joka on verrannollinen virran tai jännitteen tuloon. Tämä sähkömagneettinen voima vaikuttaa jousimekanismia ja nesteen painetta vastaan venttiilikelan tai lautasen asettamiseksi.
Kun tulosignaali kasvaa, sähkömagneettinen voima vahvistuu siirtäen venttiilielementtiä kauemmaksi istukasta. Tämä suurempi aukko mahdollistaa suuremman nesteen virtauksen ja johtaa tyypillisesti korkeampaan alavirtaan venttiilin konfiguraatiosta riippuen. Venttiilielementin tarkka sijoitus luo tulosignaalin ja lähtöpaineen välisen suhteellisen suhteen.
Nykyaikaisissa suhteellisissa venttiileissä on usein takaisinkytkentäjärjestelmiä, joissa käytetään asentoantureita tai paineantureita varmistaakseen tarkan ohjauksen ja kompensoidakseen ulkoisia tekijöitä, kuten lämpötilan vaihtelut, syöttöpaineen vaihtelut tai komponenttien kuluminen.
Suhteellisen venttiilin paineensäädön tyypit
Suoratoimiset suhteelliset venttiilit
Nämä venttiilit ohjaavat painetta suoraan venttiilielementtiin vaikuttavan sähkömagneettisen voiman kautta. Niitä käytetään tyypillisesti matalapaineisissa sovelluksissa, joissa solenoidivoima riittää voittamaan nestevoimat ja jousen jännityksen. [Vertaahydrauliset suhteelliset venttiilit]
Pilottiohjatut suhteelliset venttiilit
Korkeamman paineen sovelluksissa pilottiohjatut venttiilit käyttävät pientä suhteellista venttiiliä ohjaamaan suurempaa pääventtiiliä. Ohjausventtiili moduloi painetta ohjauskammioon, joka sitten asettaa pääventtiilielementin. Tämä konfiguraatio mahdollistaa korkeiden paineiden tarkan ohjauksen suhteellisen pienellä sähkönsyötöllä.
Paineenalennusventtiilit
Nämä suhteelliset venttiilit ylläpitävät vakion alavirran paineen ylävirran painevaihteluista tai virtausnopeuden muutoksista riippumatta. Lähtöpaine on verrannollinen tulosignaaliin, joten ne ovat ihanteellisia paineensäätösovelluksiin.
Paineenalennusventtiilit
Suhteelliset paineenalennusventtiilit tarjoavat vaihtelevia ylipaineasetuksia tulosignaalin perusteella. Tämä mahdollistaa järjestelmän maksimipaineen dynaamisen säätämisen ilman mekaanista säätöä.
Sovellukset ja edut
Suhteellinen venttiilipaineen ohjaus löytää sovelluksia useilla teollisuudenaloilla. Mobiilihydrauliikassa nämä venttiilit mahdollistavat rakennuslaitteiden sujuvan toiminnan ja tarjoavat tarkan puomin, kauhan ja telan liikkeiden hallinnan. Valmistusautomaatiojärjestelmät käyttävät suhteellisia venttiileitä tasaisten puristusvoimien, ruiskupuristuspaineiden ja materiaalinkäsittelytoimintojen aikaansaamiseksi.
Ilmailu- ja avaruusteollisuus luottaa suhteelliseen venttiilipaineen ohjaukseen lennonohjausjärjestelmissä, laskutelineiden käytössä ja matkustamon paineen hallinnassa. Autoteollisuudessa nämä venttiilit ohjaavat voimansiirron painetta, ohjaustehostimen apujärjestelmää ja moottorin hallintajärjestelmiä.
Parempi järjestelmän tehokkuus
Tarkka paineen sovittaminen kuormitusvaatimuksiin vähentää energiahukkaa ja optimoi järjestelmän suorituskyvyn.
Vähentynyt energiankulutus
Ylipaineistuksen välttäminen johtaa merkittäviin energiansäästöihin ja alhaisempiin käyttökustannuksiin.
Parannettu tuotteiden laatu
Tasaiset prosessipaineet takaavat luotettavat valmistustulokset ja tuotteiden johdonmukaisuuden.
Lisääntynyt järjestelmän reagointikyky
Tasaiset paineensiirtymät tarjoavat paremman järjestelmän hallinnan ja toiminnan sujuvuuden.
Tärkeimmät suorituskykyparametrit
Ohjausjärjestelmän integrointi
Suhteelliset venttiilipaineen ohjausjärjestelmät integroidaan tyypillisesti elektronisiin ohjausyksiköihin (ECU) tai ohjelmoitaviin logiikkasäätimiin (PLC). Nämä ohjaimet tarjoavat tarkat sähköiset signaalit, joita tarvitaan tarkkaan paineensäätöön samalla kun valvotaan järjestelmän palautetta.
Nykyaikaiset ohjausstrategiat
Nykyaikaiset ohjausjärjestelmät käyttävät usein suljetun silmukan ohjausstrategioita, jotka jatkuvasti vertaavat todellista painelähtöä haluttuihin asetusarvoihin ja säätävät venttiilin tulosignaaleja sen mukaisesti. Tämä lähestymistapa kompensoi järjestelmän vaihtelut ja ylläpitää tarkan paineenhallinnan muuttuvissa käyttöolosuhteissa.
Tulevaisuuden kehitys
Suhteellisen venttiilipainetekniikan kehitys jatkuu materiaalitieteen, elektronisten ohjausjärjestelmien ja anturitekniikan edistyessä. Älykkäät venttiilit, joissa on sisäänrakennettu diagnostiikka, ennakoivat huoltoominaisuudet ja langaton viestintä, yleistyvät.
Digitaalinen venttiilitekniikka lupaa entistä suurempaa tarkkuutta ja joustavuutta, ja se voi mahdollisesti korvata perinteiset suhteelliset venttiilit joissakin sovelluksissa. Suhteellinen venttiilin paineensäätö on kuitenkin edelleen perustavanlaatuinen ja luotettava tekniikka nestevoimajärjestelmissä.
Suhteellisen venttiilipaineen ymmärtäminen antaa insinööreille mahdollisuuden suunnitella tehokkaampia, tarkempia ja luotettavampia nesteenohjausjärjestelmiä erilaisiin sovelluksiin, mikä tekee siitä olennaisen nykyaikaisen teollisuusautomaation konseptin.
