Mikä on hydraulivirtauksen säätöventtiili?
Hydraulivirtauksen säätöventtiili on kuin nesteen liikenteenohjain hydraulijärjestelmissä. Aivan kuten liikennevalo ohjaa kuinka monta autoa kulkee risteyksen läpi, nämä venttiilit ohjaavat kuinka paljon hydraulinestettä virtaa järjestelmäsi läpi.
Yksinkertaisesti sanottuna,hydraulivirtauksen säätöventtiilit säätelevät hydraulimoottoreiden ja sylintereiden nopeutta säätämällä niihin saapuvan nesteen määrää. Enemmän nestettä tarkoittaa nopeampaa liikettä, vähemmän nestettä tarkoittaa hitaampaa liikettä.
Miksi virtauksensäätöventtiilit ovat niin tärkeitä?
Ajattele hydraulinestettä hydraulijärjestelmän "verenä". Ilman asianmukaista virtauksen hallintaa järjestelmäsi olisi kuin henkilö, jolla on hallitsematon verenpaine - joko liian nopea ja vaarallinen tai liian hidas ja tehoton.
Tässä on mitä virtauksensäätöventtiilit tekevät järjestelmällesi:
Kuinka hydraulivirtauksen säätöventtiilit toimivat?
Perusperiaate on yllättävän yksinkertainen. Nämä venttiilit toimivat luomalla muuttuvan aukon, jonka läpi nesteen täytyy kulkea.
Kuvittele, että yrität täyttää ämpäri vedellä. Jos avaat hanaa vain vähän, vesi virtaa hitaasti. Avaa se leveästi ja vesi valuu nopeasti ulos. Virtauksensäätöventtiilit toimivat samalla tavalla - ne säätelevät aukkokokoaan nesteen virtausnopeuden säätämiseksi.
Tärkeimmät virtaukseen vaikuttavat tekijät ovat:
- Aukon koko- Isompi aukko = enemmän virtausta
- Paine-ero- Korkeampi paine = nopeampi virtaus (perusventtiileissä)
- Nesteen paksuus- Paksumpi neste = hitaampi virtaus
Hydraulisten virtauksensäätöventtiilien päätyypit
1. Yksinkertaiset virtauksen säätöventtiilit
Neulaventtiilit
- Täydellinen tarkkoihin, pieniin säätöihin
- Kuin käyttäisi tippaa paloletkun sijaan
- Erinomainen kalibrointiin ja hienosäätöön
- Haittapuoli: Virtaus muuttuu paineen muuttuessa
Kaasuventtiilit
- Hyvä perusnopeuden säätöön
- Helppo säätää manuaalisesti
- Yleistä yksinkertaisissa järjestelmissä
- Ei kovin tarkka vaihtelevilla kuormituksilla
Palloventtiilit
- Otevřená smyčka:
- Erittäin kestävä ja luotettava
- Rajoitettu tarkkuus nopeudensäädössä
- Erinomainen osien eristämiseen
2. Kehittyneet virtauksensäätöventtiilit

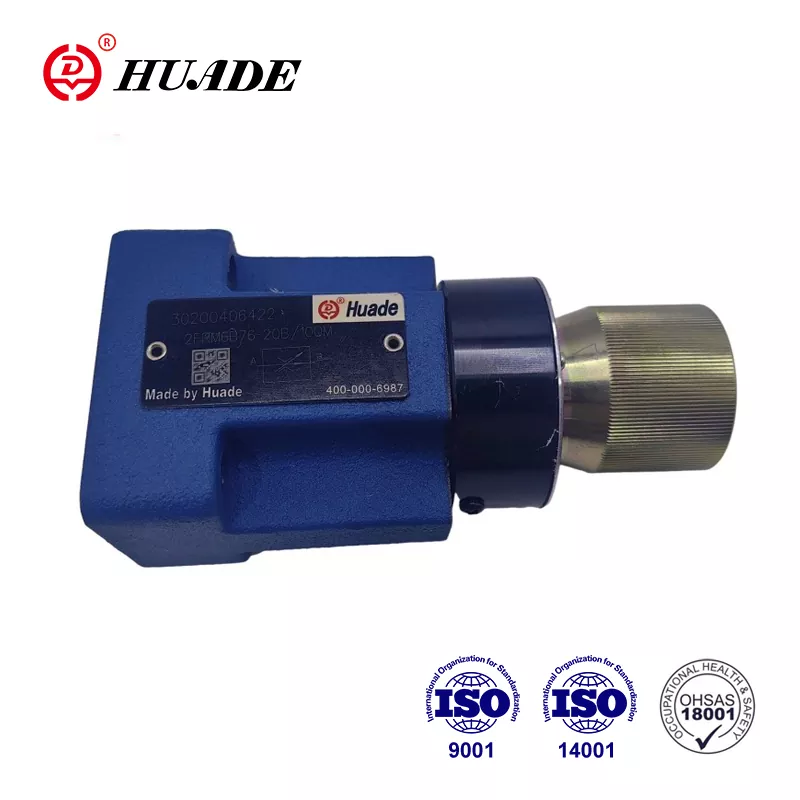

Painekompensoidut venttiilit
Hydraulijärjestelmien "älykkäät" venttiilit. Pidä virtaus tasaisena, vaikka paine muuttuu.
Tekniset tiedot:
- Oikean venttiilin valitseminen on kuin oikean työkalun valitsemista työhön. Harkitse näitä tekijöitä:
- Korvausalue:Säilyttää tyypillisesti ±5 % virtaustarkkuuden 50-350 baarin painealueella
- Sisäiset komponentit:Jousikuormitteinen kompensaattorikela, säädettävä kuristusaukko ja paineentunnistusportit
Kalliimpi, mutta paljon luotettavampi. Täydellinen tarkkuustyöhön.
Meter-In vs Meter-Out venttiilit
Rajoitus:Voi aiheuttaa kavitaatiota ylikuormituksen yhteydessä
Paras:Positiiviset kuormat, pystysuorat sylinterit ulottuvat alaspäin
Etu:Luo vastapainetta kavitaation estämiseksi
Paras:Ylikuormat, pystysuorat sylinterit vetäytyvät sisään
Suhteellisen virtauksen säätöventtiilit
Ohjattu elektronisesti erittäin tarkkaan säätöön.
- Valvontamenetelmä:PWM (Pulse Width Modulation) -signaalit elektronisesta vahvistimesta
- Palautejärjestelmä:Suljetun piirin ohjaus virtausantureilla tai asennon takaisinkytkennällä
- Vastausaika:Tyypillisesti 10-50 millisekuntia askelmuutoksille
- Signaalin kantama:Normaalit 4-20mA tai 0-10V ohjaussignaalit
- Vahvistimen ominaisuudet:Virran värähtely estää venttiilin juuttumisen, ramppitoiminnot tasaiseen käynnistykseen
Voidaan ohjelmoida ja automatisoida. Kallista, mutta tarjoaa parhaan hallinnan. Yleistä nykyaikaisissa CNC-koneissa ja roboteissa.
Edistyneet tekniset käsitteet
Painekompensaatio syväsukellus
Painekompensoidut venttiilit käyttävät kaksivaiheista rakennetta:
- Alkuvaihe:Säädettävä kuristusaukko (käyttäjän ohjaama)
- Toissijainen vaihe:Automaattinen kompensaattorikela reagoi paine-eroon
Toimintaperiaate:
- Kompensaattori ylläpitää tasaisen painehäviön (tyypillisesti 7-10 bar) ensisijaisen aukon yli
- Kun alavirran paine kasvaa, kompensaattori avautuu enemmän virtauksen ylläpitämiseksi
- Kun ylävirran paine laskee, kompensaattori rajoittaa virtauksen kasvun estämiseksi
- Tulos:Tasainen virtaus kuormituksen muutoksista riippumatta
Suhteelliset venttiilien ohjausjärjestelmät
Elektroninen ohjausketju:
- Komentosignaali:4-20mA tai ±10V PLC:stä/ohjaimesta
- Vahvistimen käsittely:Muuntaa signaalin oikeaksi virraksi/PWM:ksi
- Solenoidin vaste:Suhteellinen solenoidi luo virtaan verrannollisen voiman
- Venttiilin vaste:Kelan asento liittyy suoraan solenoidivoimaan
- Virtaustulos:Tarkka virtauksen säätö minimaalisella hystereesillä
Lisäominaisuudet:
Flow Divider -tekniikka
Kelatyyppiset virtauksenjakajat:
- Käytä synkronoituja keloja virtauksen jakamiseen
- Tarkkuus:±5 % virtauksen jako normaaleissa olosuhteissa
- Paineherkkyys:Suorituskyky heikkenee suurilla paineeroilla
- Sovellukset:Soveltuu vastaaviin kuormitussovelluksiin
Vaihteistotyyppiset virtauksenjakajat:
- Käytä tarkkuusvaihteistoja virtauksen jakamiseen
- Tarkkuus:±2 % virtauksen jako paine-eroista riippumatta
- Itsekompensoiva:Säätyy automaattisesti viskositeetin muutosten mukaan
- Sovellukset:التجويف في صمامات التحكم
Sovellukset
Rakennuslaitteet
- - Korkeampi paine = nopeampi virtaus (perusventtiileissä)
- Nosturit: Tarkka nosto ja asemointi
- Puskutraktorit: Ohjatut terän säädöt
Valmistus
- Ruiskuvalukoneet: Täydellinen osien muodostus
- CNC-koneet: Tarkat leikkausnopeudet
- Asennuslinjat: Synkronoidut liikkeet
Maatalous
- Harvesterit: Koordinoitu leikkaus ja keräys
- Traktorit: Työkoneen ohjaus
- Kastelujärjestelmät: Vesivirran hallinta
Muut sovellukset
- Voimalaitosten turbiinit
- Vedenkäsittelylaitokset
- Öljy- ja kaasutoiminnot
- Kaivoslaitteet
Kuinka valita oikea virtauksensäätöventtiili
Oikean venttiilin valitseminen on kuin oikean työkalun valitsemista työhön. Harkitse näitä tekijöitä:
1. Järjestelmävaatimukset
- Millä paineella järjestelmäsi toimii?
- Kuinka paljon virtausta tarvitset?
- Millaista nestettä käytät?
Tekniset tiedot -opas
| Sovellus | Suositeltu venttiilityyppi | Virtausnopeus | Max paine | Yhteyden koko | Valvontamenetelmä |
|---|---|---|---|---|---|
| Pieni CNC-kone | Neulaventtiili | 2-8 l/min | 210 bar | 1/4" NPT | Manuaalinen |
| Ruiskuvalu | Painekompensoitu | 15-50 l/min | 350 bar | 1/2" SAE | Manuaalinen/sähkö |
| Kaivinkoneen varsi | Suhteellinen | 80-200 l/min | 420 bar | 3/4" SAE | Elektroninen (PWM) |
| Ongelma: Ylikuumeneminen | Meter-Out | 25-100 l/min | 700 bar | 1" SAE | Pilottikäyttöinen |
| Autonosturi | Priority Valve | 120-300 l/min | 350 bar | 1" SAE | Load-Sensing |
2. Tarkkuustarpeet
3. Ympäristö
- Lämpötila-alue:Vakioventtiilit toimivat -20°C - 80°C
- Äärimmäiset olosuhteet:Erikoistiivisteitä tarvitaan -40°C - 120°C
- Syövyttävät nesteet:Tarvitaan ruostumaton teräs tai erikoispinnoitteet
- Korkea tärinä:Lukituslangan säätöjä tai elektronista ohjausta suositellaan
4. Budjettinäkökohdat
Yleisiä ongelmia ja ratkaisuja
Ongelma: Epätasainen nopeus
Oireet:Toimilaite kiihtyy ja hidastaa satunnaisesti
Syyt:Likainen neste, kuluneet venttiiliosat, väärä venttiilityyppi
Ratkaisu:Puhdista tai vaihda neste, huoltoventtiili, päivitä painekompensoituun venttiiliin
Ongelma: Ylikuumeneminen
Oireet:Järjestelmä kuumenee liikaa, suorituskyky heikkenee
Syyt:Sisäinen vuoto, väärät venttiiliasetukset
Ratkaisu:Vaihda tiivisteet, säädä venttiilin asetuksia, tarkista oikea venttiilin koko
Ongelma: Kavitaatio virtauksensäätöjärjestelmissä
Oireet:Kova ääni, tärinä, maitomainen neste, komponenttivauriot
Tekninen selitys:Kun nesteen nopeus ylittää kriittiset rajat, paine putoaa höyrynpaineen alapuolelle
Syyt:
- Mittausventtiilit ylikuormilla
- Alimittaiset venttiiliaukot
- Lukituslangan säätöjä tai elektronista ohjausta suositellaan
Ratkaisu:
- Vaihda mittarin poistokokoonpanoon
- Asenna antikavitaatioventtiilit
- Suurenna aukon kokoa tai käytä useita rinnakkaisia venttiileitä
Kriittinen kaava:PSV használata folyékony rendszerekhez
Ongelma: Virtauksen ohjausventtiilin epävakaus
Oireet:Metsästys, värähtely, epävakaa toimilaitteen liike
Tekniset syyt:
- Riittämätön vaimennus suhteellisessa venttiilin ohjaussilmukassa
- Resonanssitaajuuden sovitusjärjestelmän ominaistaajuus
- Vahvistusasetukset liian korkeat elektronisessa vahvistimessa
Ratkaisu:
- Säädä PID-parametreja (vähennä suhteellista vahvistusta, lisää vaimennusta)
- Lisää akku järjestelmän yhteensopivuuden varmistamiseksi
- Asenna virtauksen rajoittimet ohjauslinjoihin
- Käytä venttiilejä, joilla on korkeampi taajuusvaste (servoventtiilit)
Akış kontrol vanasının temel amacı, sistem stabilitesini korumak, ekipmanı korumak ve performansı optimize etmek için sıvıların, gazların veya buharın akış hızını hassas bir şekilde kontrol etmektir.
Kuukausittaiset tarkastukset
- Etsi ulkoisia vuotoja liittimien ympäriltä
- Tarkista nestetasot ja väri
- Kuuntele epätavallisia ääniä
- Tunne liiallinen tärinä
Neljännesvuosittainen palvelu
- Vaihda hydraulisuodattimet
- Testaa nesteen laatua
- Tarkista venttiilin kalibrointi
- Tarkasta tiivisteet ja liitännät
Vuosihuolto
- Täydellinen venttiilihuolto tarvittaessa
- Vaihda kuluvat osat
- Päivitä järjestelmän dokumentaatio
- Kouluta kuljettajia oikeaan käyttöön
Virtauksensäätöventtiilien tulevaisuus
Teknologia tekee näistä venttiileistä älykkäämpiä ja tehokkaampia:
Avaimet takeawayt
- Hydrauliset virtauksen säätöventtiilit ovatnopeudensäätimethydraulijärjestelmille
- Eri tyypit palvelevat erilaisia tarpeita - yksinkertaisista manuaalisista venttiileistä kehittyneisiin elektronisiin venttiileihin
- Oikea valintasäästää rahaaja parantaa järjestelmän suorituskykyä
- Säännöllinen huolto ehkäisee kalliita vikoja
- Uusi tekniikka tekee venttiileistä älykkäämpiä ja tehokkaampia
Johtopäätös
Hydraulisten virtauksensäätöventtiilien ymmärtämisen ei tarvitse olla monimutkaista. Nämä tärkeät komponentit ovat yksinkertaisesti hydraulimaailman nopeudensäätimiä, jotka varmistavat, että kaikki liikkuu oikeaan tahtiin turvallisuuden, tarkkuuden ja tehokkuuden vuoksi.
Käytätpä raskaita laitteita, käytät tehdasta tai huoltat hydraulijärjestelmiä, näiden venttiilien toiminnan tunteminen auttaa sinua tekemään parempia päätöksiä laitteiden valinnasta, huollosta ja vianetsinnästä.
Muista: oikea virtauksensäätöventtiili oikein huollettuna on investointi, joka maksaa järjestelmän luotettavuuteen, energiansäästöön ja käyttöturvallisuuteen. Valitse viisaasti, huolla säännöllisesti, niin hydraulijärjestelmäsi palvelee sinua hyvin vuosia.
