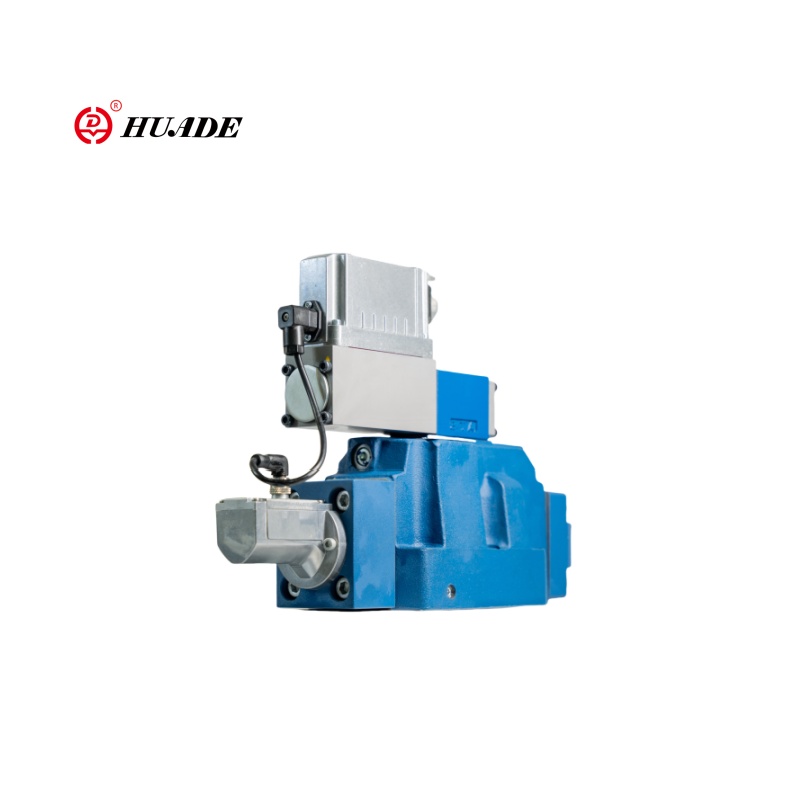

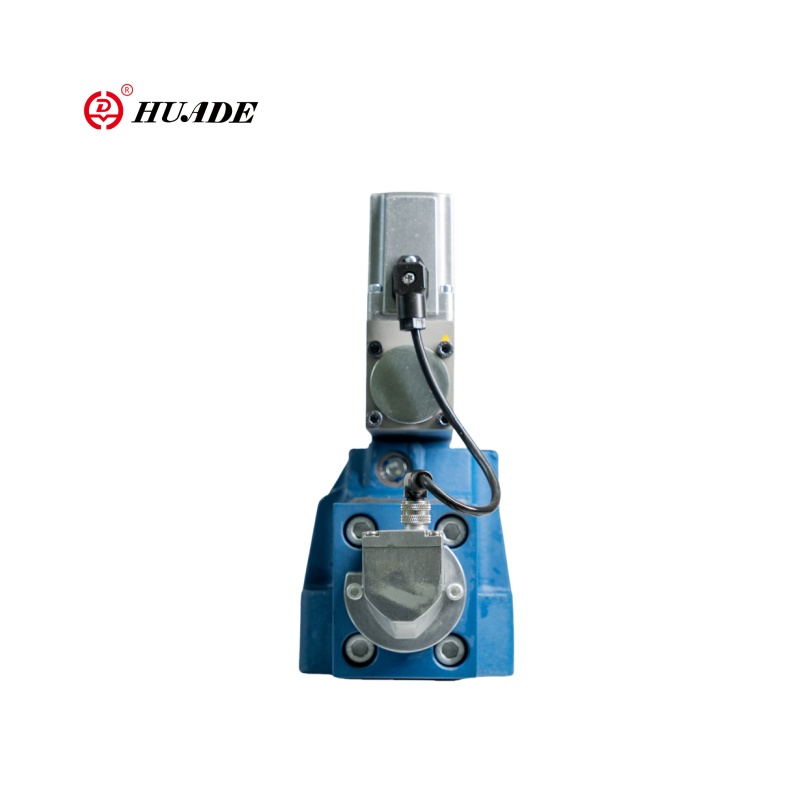

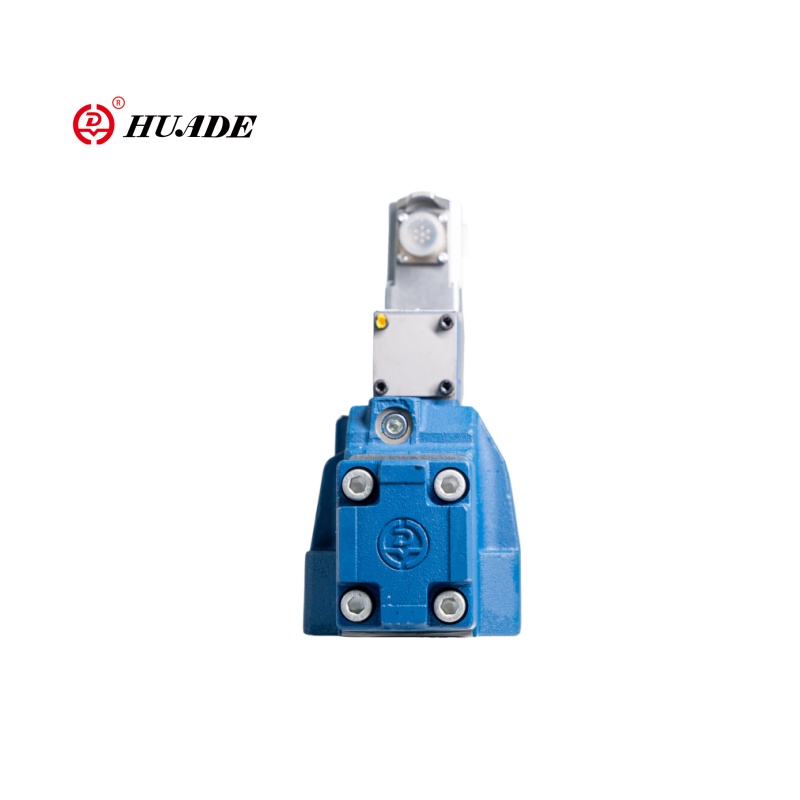

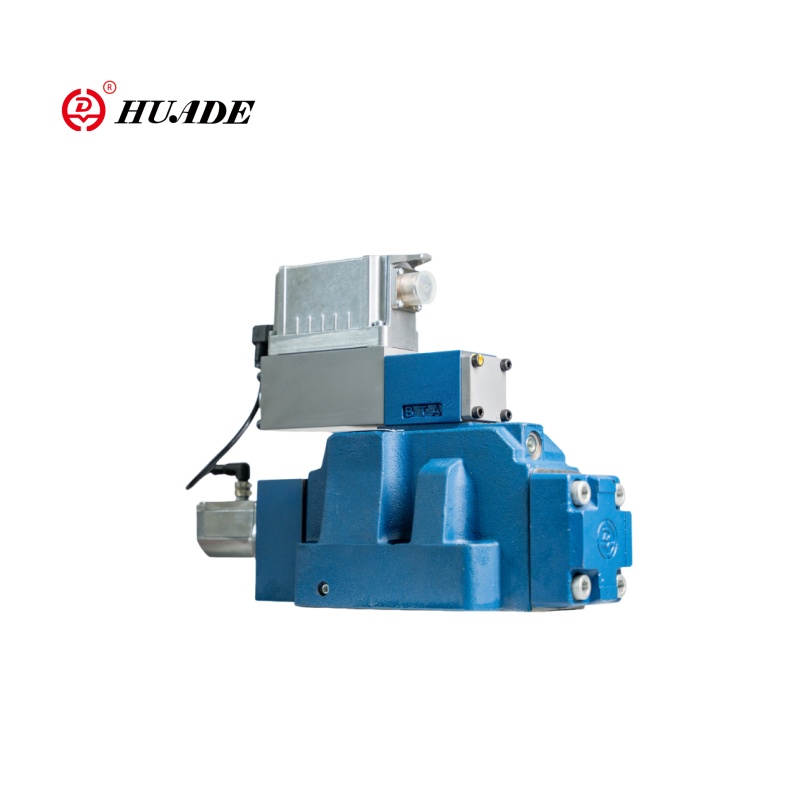

Suhteellinen suuntaventtiili 4WRLE-4X

Huaden suhteellinen suuntaventtiili 4WRLE-4X on sähköhydraulinen suhteellinen suuntaventtiili (asennon palautteella OBE). Ohjausmenetelmä on suhteellinen solenoidi + venttiilin ytimen sijainti suljetun silmukan ohjaus (LVDT-palaute). Huaden venttiilin 4WRLE-4X-kehon suunnittelu, tiivistymistekniikka ja solenoidivaihe ovat lähellä rexroth-tasoja, mutta kestävyys äärimmäisissä työolosuhteissa (kuten korkean taajuuden värähtely, pitkäaikainen jatkuva toiminta) voi olla hiukan erilainen. Huaden tuotteen hinta on yleensä 20% -30% alhaisempi kuin Rexroth, ja kustannustehokkuus on merkittävä. Toimitusketju on lokalisoitu, toimitussykli on lyhyt ja myynnin jälkeinen huoltovaste on nopea.

Suhteellisen suuntaventtiilin 4WRLE-4X -tuoteparametri

Tuoteominaisuus ja suhteellisen suuntaventtiilin 4WRLE-4X -sovelluksen käyttö

Ominaisuudet:

▪ Luotettava - todistettu ja vankka muotoilu

▪ Korkealaatuinen -kontrolli -kela ja pilottinohjausventtiilin hiha

▪ Pilottiohjausventtiilin ohjauskelo on "viallinen turvallinen" -asennossa, kun yksikkö sammutetaan

▪ Pääventtiilin ohjauskelo on keväänkeskeisessä keskusasennossa ja/tai offset-asennossa

▪ Joustava - sopiva sijaintiin, nopeuteen ja paineen hallintaan

▪ Tarkka - korkea vasteen herkkyys ja pieni hystereesi

Sovellus:

Suhteellinen suuntaventtiili 4WRLE-4X soveltuu hydraulisiin ohjausjärjestelmiin, joilla on korkeat vaatimukset dynaamiselle suorituskyvylle, tarkkuudelle ja luotettavuudelle, etenkin tilanteissa, joissa vaaditaan nopea vaste ja suljetun silmukan palaute. Huaden 4WRLE-4X-suhteellista venttiiliä käytetään laajasti teollisuusautomaatiossa, työstötyökaluissa ja prosessointilaitteissa, injektiomuovauskoneissa ja suulakkeissa, testaus- ja simulointilaitteissa, tekniikan koneissa jne.

Tuotantotiedot suhteellisesta suuntaventtiilistä 4WRLE-4X

Toiminto, osa

Venttiilin tyyppi 4WRLE on pilottihoitoauhaalla, jossa on sähköinen sijaintipalaute ja integroitu elektroniikka (OBE).

Venttiilin koostumus:

1.Pilot -venttiili venttiilin ydin- ja venttiilihihan rakenne (1)

2.Main -venttiili keskitys- ja asennon palautteella (2)

3.Tituntavahvistin (3)

Toiminto:

Kun integroitu elektroniikka (OBE) on kytketty pois päältä tai passiivinen, pilottihallintaventtiilin ohjauskelo on jousituskäyttöinen ”vika-turvallisessa” asennossa. Pääventtiilin ohjauskelo on sen kevätuskeskeisessä keskusasennossa.

Integroitu elektroniikka (OBE) Vertaa määritettyä komentoarvoa pääventtiilin ohjauskellon todellinen arvo. Kontrollipoikkeamien tapauksessa kontrollisolenoidi aktivoidaan. Muutetun magneettisen voiman takia pilottinohjauskelo säädetään

kevät.

Virtaus, joka aktivoidaan ohjauspoikkileikkauksilla, johtaa pääohjauskelan säätämiseen. Pääohjauskellon aivohalvauksen/ohjauksen poikkileikkausta säädetään suhteessa komentoarvoon.

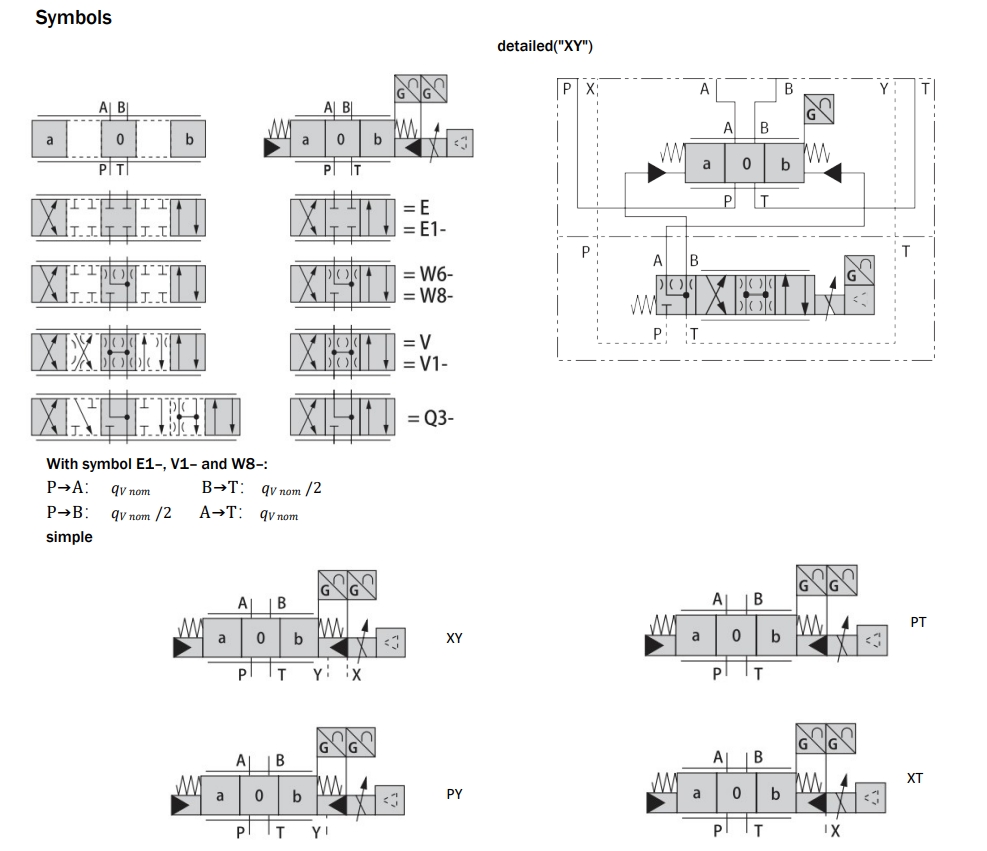

Pilottiohjausventtiilin pilottiöljyn syöttö on joko sisäinen portin P tai ulkoinen portin X kautta. Palaute voi olla sisäinen portin t kautta tai ulkoinen portin Y: n kautta säiliöön.

Kontrollisolenoidi sulkeutuminen

Seuraavien virheiden tapauksessa integroidun elektroniikan (OBE) valaisimet valvonta-solenoidit ovat valaistu, pilottinohjauskelo asetetaan "vika-turvalliseen" sijaintiinsa ja purkaa pääventtiilin pilottiöljykammiot. Kevään ylläpitämä pääventtiilin ohjauskelo siirtyy keskusasentoon.
