Huade-hydraulinen venttiili HD-BLV20-1X Tasapainotusventtiilin tuotteen vapautus

HD-Blv20-1X-tasapainotusventtiili on avainkomponentti rakennuskoneiden hydraulisessa järjestelmässä, etenkin nostolaitteissa (kuten kuorma-autojen nosturit, torninosturit, ilmatyöalustat jne.).

Ydintoiminnot

▪ Lataa ohjaus- ja liiketarkkuus

①Sisäinen lentäjän suhteellinen ohjaus toteuttaa toimilaitteen (sylinteri/moottori) sujuvan käynnistyksen ja pysähtymisen, poistaen värinän tai iskun korkean inertiakuorman alla.

②Se tarjoaa vaihteen nopeuden säätelykyvyn sellaisissa toimissa, kuten raskaiden esineiden nostaminen ja alentaminen, muuttuvan amplitudin teleskooppinen liike ja sopeutuu mikromenttitoiminnan tarpeisiin (kuten tarkka nosto).

▪ Turvallisuustoiminto

① Integroitu mekaaninen kuormitusventtiili voi estää kuorman putoamisen hallinnasta, vaikka hydrauliset letkunpurskeet tai järjestelmä vapauttaisi vahingossa paineen (ISO 13849 -turvallisuusstandardien mukaisesti).

② Sisäänrakennettu toissijainen suojausventtiili vapauttaa painetta, kun putkilinjan paine nousee epänormaalisti suojaamaan toimilaitetta huippupaineen aiheuttamilta vaurioilta.

▪Anti-virtausvaihtokyky

1. Painekompensointisuunnittelu on hyväksytty. Kun pumppu ei tuota tarpeeksi öljyä (kuten moottorin nopeus putoaa) tai kuorma muuttuu yhtäkkiä, venttiilin aukko säädetään automaattisesti toimilaitteen "stall-creep" -ilmiön välttämiseksi.

▪ Tekniset kohokohdat

⑴Komposiittiventtiilin ydinrakenne: Päätasoa venttiili, ylikuormitusventtiili ja takaiskuventtiili integroidaan yhdeksi putkilinjan vuotopisteiden vähentämiseksi.

⑵Dynaaminen vasteen optimointi: Pilottihallintaöljypiirin suunnittelu vähentää aukko- ja sulkeutumisviivettä, ja vasteaika on alle 50 ms.

⑶Laajuinen lämpötila -alueen sopeutuminen: Venttiilin rungon materiaali ja tiivisteet voivat toimia vakaasti -40 ℃ ~ 120 ℃ työolosuhteet.

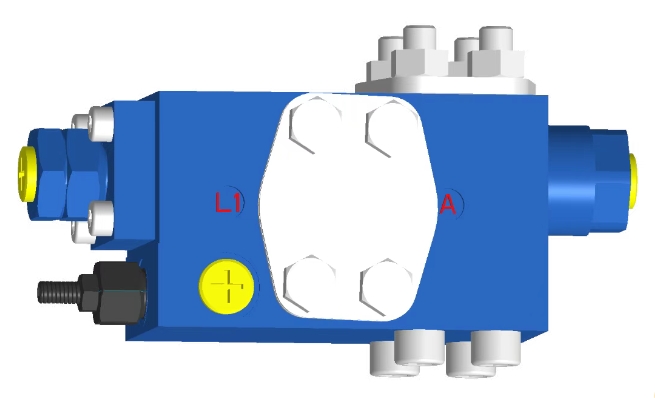

Tuoteparametri HD-Blv20-1X tasapainotusventtiili


Koko HD-Blv20-1X
Suurin työpaine 420bar
Suurin paine portissa (sisääntulo/paluuöljy) 420bar
Suurin paine portissa B (toimilaite/kuorma) 420bar
Suurin lentäjäpaine portissa X 420bar
Enimmäisvirta 350L/min
Virtaussuunta A → B, Vapaa virtaus ei-paluuventtiilin läpi
B → A, ohjattu virtaus
Hallintamenetelmä Hydraulinen ohjaussuhde
Avoin suhde 113: 1
Öljyn lämpötila (℃) -20 ~ 80 ℃
Koko SAE1''6000PSI
Öljyportin koko A 、 B SAE1 '' 6000PSI
X 、 L1 L1 、 MB G1/4 ''
