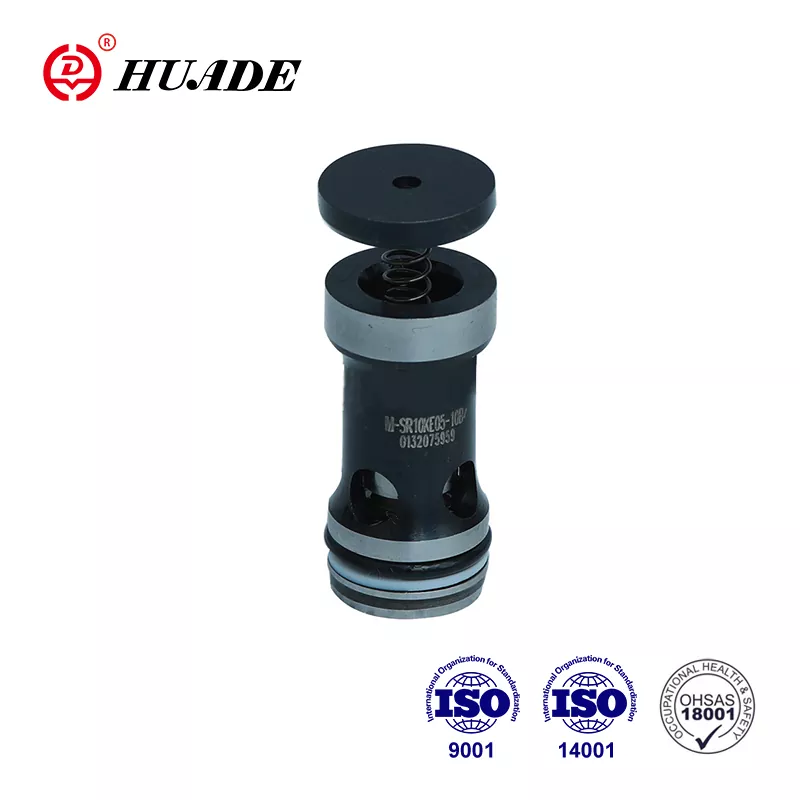

Vuonna 1979 Kiinan ja Saksan hallitusten välisen strategisen kumppanuuden kautta perustettu yritys on ottanut käyttöön Rexrothin huipputeknologian. Huade® patruunaventtiili M-SR on vaihtoehto saman sarjan Rexrothin tuotteille. Se on kustannustehokasta. Kaikki tuotteet testataan tiukasti ennen kuin ne lähtevät tehtaalta ja ne on pakattu tavalliseen laatikkoon vedenpitävällä pakkauksella. Vuoden takuuajan sisällä se on ilmainen korjata. Huade on saavuttanut kansainväliset standardit, nimittäin ISO9001, ISO14001 ja ISO45001. Huade® patruunaventtiili M-SR on luotettava ja ne ovat jo suosittuja kiinalaisten kuluttajien keskuudessa. Se on tunnettu kansallinen tuotemerkki Kiinassa.
|
Tekniset tiedot (näiden parametrien ulkopuolisille sovelluksille, ota yhteyttä!) |
|
|
Max. paine (MPa) |
31.5 asti |
|
Halkeilupaine (MPa) |
Katso ominaiskäyrät |
|
Max. virtaus (l/min) |
Katso ominaiskäyrät |
|
Käyttöneste |
Mineraaliöljy tai fosfaattiesteri |
|
Painenesteen lämpötila-alue (℃) |
-30+80 |
|
Viskositeettialue (mm2/s) |
2,8-500 |
|
Nesteen puhtaus |
Painenesteen suurin sallittu kontaminaatioaste on NAS 1638 cass 9. Tästä syystä suosittelemme suodatinta, jonka vähimmäisretentionopeus on β10≥75 |
Ominaisuudet:
▶ Asennetaan jakotukkilohkoihin suorakulmaisena takaiskuventtiilipatruunana
▶ Vuotamaton suljin yhteen suuntaan
▶ 6 avauspainetta, valinnainen
Sovellus:
Sitä käytetään pääasiassa pumpun ulostulossa vastapaineena ja sivuventtiileinä.
4.Patruunaventtiilin M-SR toiminnot,osio,symbolit
M-SR-tyyppisen takaiskuventtiilipatruunan tehtävänä on mieluiten annostella virtaus yhteen suuntaan ja sallia vapaa virtaus vastakkaiseen suuntaan.

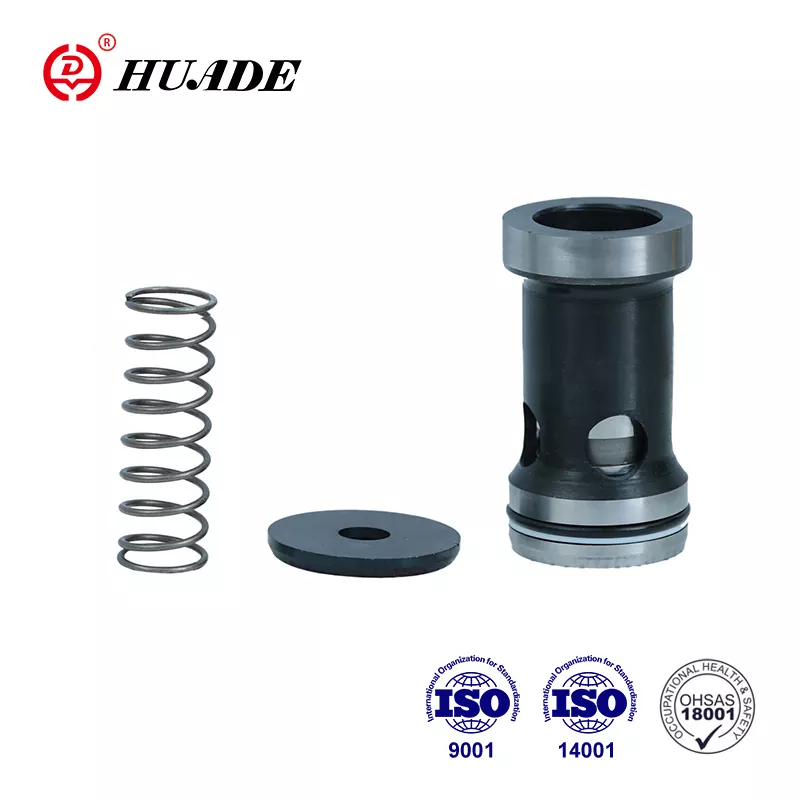

Venttiili sisältää venttiiliholkin (1), puolan (2), jousen istukan (3) ja jouset (4).
Symboli
Rakennekaavio
1. Neste on suodatettava. Suodattimen vähimmäishienoisuus on 20 ㎛.
2. Säiliön tulee olla tiivis ja ilman sisääntuloon on asennettava ilmansuodatin.
3. Tuotteet ilman alalevyä tehtaalta lähtiessä, jos tarvitset niitä, tilaa erikseen.
4. Venttiilin kiinnitysruuvien tulee olla korkean intensiteetin tasoa (luokka 10.9). Valitse ja käytä niitä mallikirjassa lueteltujen parametrien mukaisesti.
5. Venttiiliin liitetyn pinnan karheus on 0,8.
6. Vastakappaleen pintakäsittely vaaditaan 0,01/100 mm.
