Väyläohjauspaine suljetun silmukan suhteellinen helpotusventtiili, jota käytetään hydraulijärjestelmän työpaineen ohjaamiseen, ja voi olla suojaava rooli toimilaitteessa. Perinteisen avoimen silmukan ohjauksen suhteellisen paineventtiilin perusteella paineen palautetta lisätään suljetun silmukan ohjauksen saavuttamiseksi ja paineen säätötarkkuus ja vasteenopeus paranevat. Valinnainen väylärajapinnalla, väylän ohjauspaineen tarkkuus on suurempi, paineen lähtö on lineaarinen, paineen tarkkuus määritetään paineanturin tarkkuuden perusteella. Sopii kuolemaan taontapuristimeen, keraamiseen paineeseen ja muihin suuriin tarkkuuspaineen säätötilaisuuksiin.

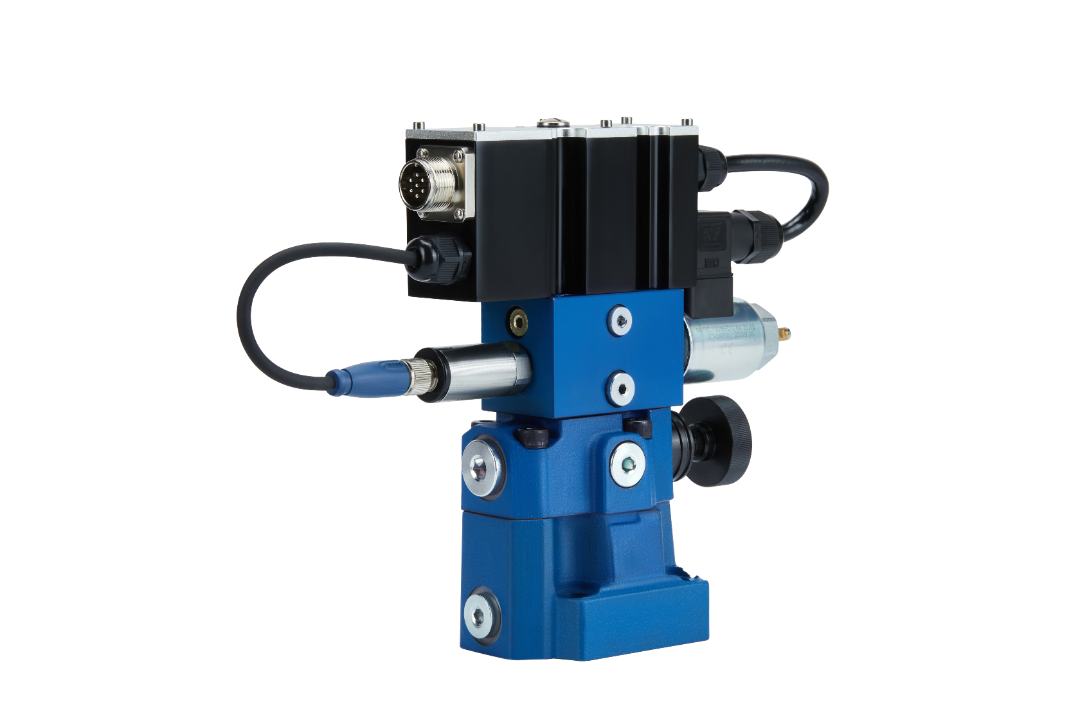

Väylän ohjauspaine suljetun silmukan suhteellisen helpotusventtiili - todellinen kuva

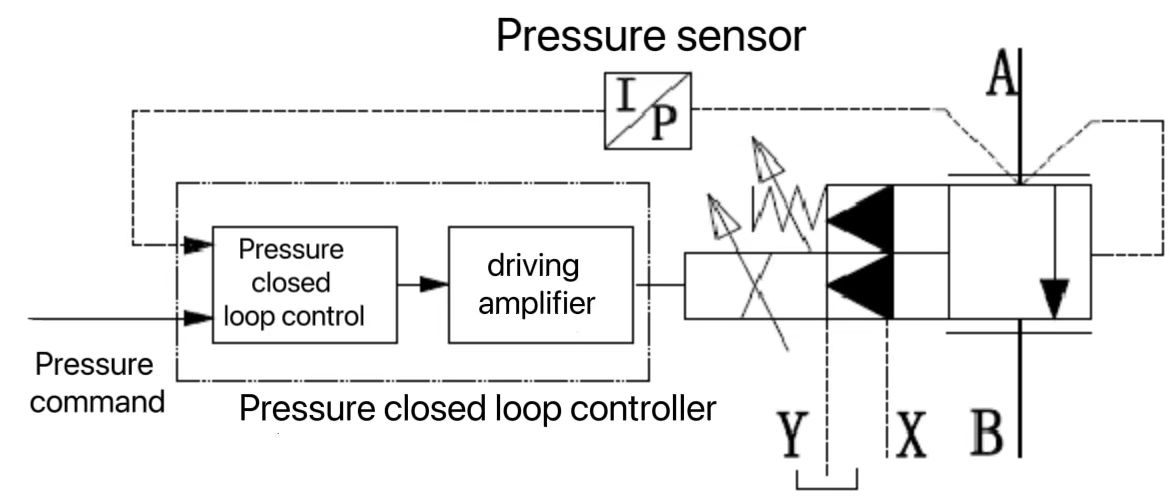

Väylän ohjauspaine suljettu silmukan suhteellinen helpotusventtiili - kaavio kaavio

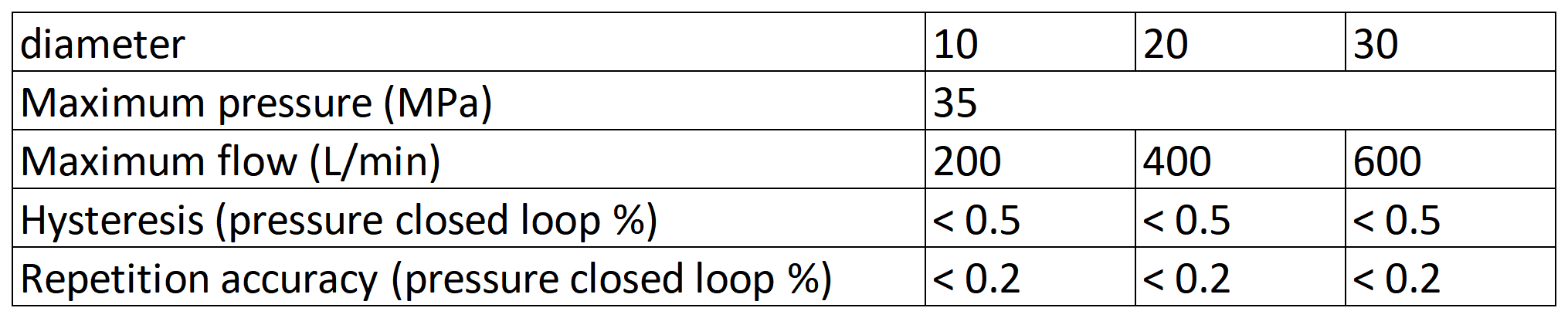

1, suurin työpaine: 35MPA;
2, maksimivirta: 600 litraa/min;
3, hystereesi (suurin säätöpaine %): ± 0,5;
4, toistotarkkuus (suurin säätöpaine %): ± 0,2;
5, lineaarisuus (suurin säätöpaine %): ± 1.
Tuoteominaisuudet
1. Kierreyhteys suhteessa sähkömagneettiveto;
2. Suljettu silmukan ohjaus paineella;
3. Integroitu elektroninen ohjain valinnaisella väylärajapinnalla;
4

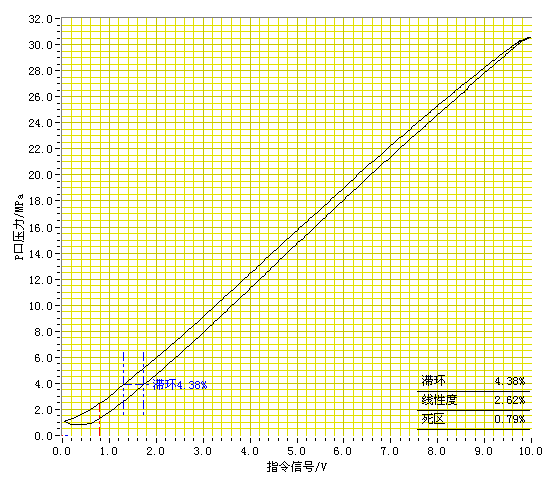

Avoimen silmukan suhteellisen venttiilin paine
