Kun hydraulijärjestelmät tarvitsevat luotettavan kuormanpidon ja vuotottoman eristyksen, insinöörit turvautuvat usein Bosch Rexrothin takaiskuventtiilin kerroslevyyn Z2S 6. Tämä pilottiohjattu venttiili on ollut teollisuushydrauliikan luotettu komponentti vuodesta 2013 lähtien, ja se tarjoaa suoraviivaisen asennuksen ja luotettavan suorituskyvyn eri sovelluksissa.

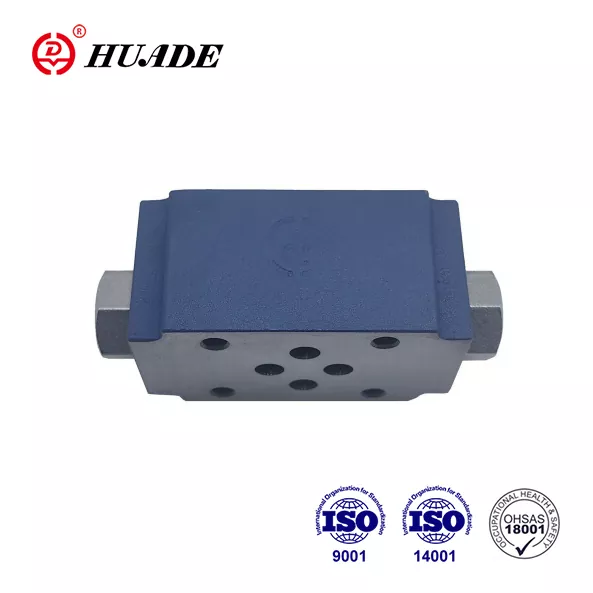

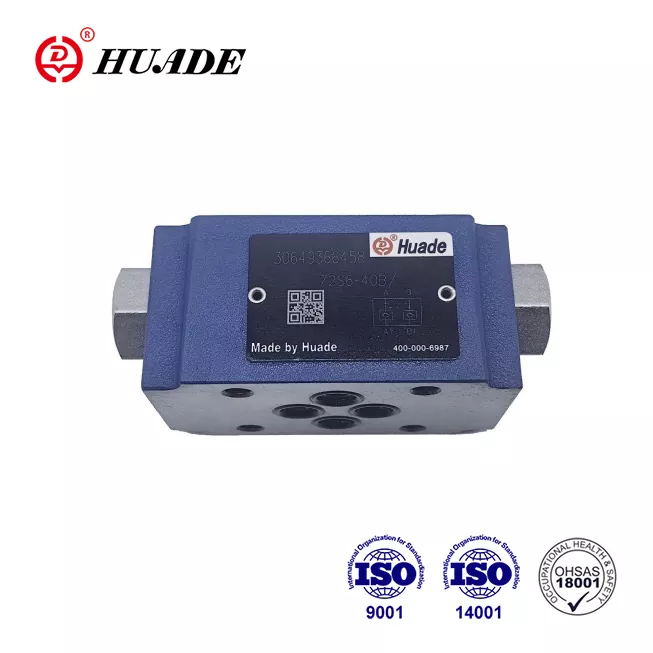

Z2S 6 takaiskuventtiilin kerroslevy on suunniteltu sopimaan hydraulikomponenttien väliin pystysuorassa pinossa, mikä säästää tilaa ja tarjoaa olennaisen virtauksen hallinnan. Se sallii vapaan virtauksen yhteen suuntaan ja estää samalla vastavirtauksen, kunnes ohjauspainesignaali vapauttaa sen. Tämä yksinkertainen mutta tehokas mekanismi tekee takaiskuventtiilin kerroslevystä Z2S 6 erityisen arvokkaan järjestelmissä, joissa kuormien on pysyttävä paikallaan joutokäyntijaksojen aikana.
Z2S 6 -suunnittelun ymmärtäminen
Takaiskuventtiilin kerroslevy Z2S 6 noudattaa NG6-kokostandardia, joka tunnetaan myös nimellä koko 6 hydraulisessa terminologiassa. Tämä standardointi tarkoittaa, että se vastaa standardien DIN 24340, ISO 4401-03-02-0-05 ja NFPA T3.5.1 R2-2002 D03 asennuskuvioita. Insinöörit arvostavat tätä yhteensopivuutta, koska sen avulla venttiili integroituu sujuvasti olemassa oleviin hydraulijärjestelmiin maailmanlaajuisesti.
Z2S 6 takaiskuventtiilin kerroslevyn perustoimintaan kuuluu jousitettu mäntä- ja kelamekanismi. Neste virtaa vapaasti laitepuolelta (portit A1 tai B1) jakotukin puolelle (portit A2 tai B2). Kun paine yrittää kääntää suuntaa, venttiili sulkeutuu tiiviisti ilman vuotoa. Tukkeutuneen venttiilin avaaminen vaatii ohjauspainetta nimetyissä ohjausporteissa, mikä siirtää mekaanisesti sisäiset komponentit mahdollistaakseen vastavirtauksen.
Bosch Rexroth tarjoaa takaiskuventtiilin kerroslevyä Z2S 6 useissa eri kokoonpanoissa. Vakioversio estää sekä A- että B-kanavat. Yksikanavaiset versiot (Z2S 6 A tai Z2S 6 B) eristävät vain yhden portin, mikä antaa suunnittelijoille enemmän joustavuutta piirisuunnittelussa. Venttiilin rungon paksuus on noin 11 mm vakiokokoonpanoissa, vaikka esiavautumisominaisuuksilla varustetut erikoisversiot ulottuvat 21,5 mm:iin.
Merkittävät tekniset tiedot
Takaiskuventtiilin kerroslevy Z2S 6 kestää jopa 315 baarin (4568 psi) paineita, kun sitä käytetään mineraaliöljypohjaisten hydraulinesteiden kanssa. Virtauskapasiteetti on 60 litraa minuutissa, mikä sopii useimpiin teollisiin sovelluksiin. Nämä luvut edustavat testattua suorituskykyä HLP 46 -öljyllä 40 °C:ssa, joka on hydraulikomponenttien vakiovertailu.
Halkeilupaine on voima, joka tarvitaan venttiilin avaamiseen vapaata virtausta varten. Z2S 6 -takaiskuventtiilin sandwich-levyssä on kolme murtumispainevaihtoehtoa: 1,5 baaria, 3 baaria tai 6 baaria. Pienemmät halkeilupaineet tarjoavat herkemmän vasteen, kun taas korkeammat asetukset tarjoavat tiukemman sulkemisen järjestelmän tärinää vastaan. Valinta riippuu erityisistä piirivaatimuksistasi ja hydraulikuormitustesi luonteesta.
Lämpötilan sieto vaihtelee tiivistemateriaalin mukaan. Normaalit NBR-tiivisteet toimivat -30°C - +80°C ja kattavat useimmat teollisuusympäristöt. Sovelluksissa, joissa käytetään korkeita lämpötiloja tai aggressiivisia nesteitä, FKM-tiivisteet laajentavat alarajan -20 °C:seen säilyttäen samalla saman ylärajan. Takaiskuventtiilin kerroslevy Z2S 6 sopii myös biohajoaviin hydraulinesteisiin (HETG- ja HEES-tyypit) ja tulenkestäviä nesteitä, vaikka vesipohjaiset HFC-nesteet vaativat paineen rajoittamisen 210 bariin.
Nesteen viskositeetti voi vaihdella välillä 2,8 - 500 mm²/s vaikuttamatta venttiilin toimintaan. Tämä laaja valikoima tarkoittaa, että takaiskuventtiilin kerroslevy Z2S 6 toimii oikein riippumatta siitä, onko hydrauliöljysi ohutta kuumuudesta tai paksua kylmissä käynnistysolosuhteissa. Venttiili säilyttää tiivistyksen eheyden koko tämän viskositeettispektrin ajan.
Missä Z2S 6 -takaiskuventtiilin kerroslevy on erinomainen
Puristinkoneet luottavat voimakkaasti takaiskuventtiilin kerroslevyyn Z2S 6 kuorman ajautumisen estämiseksi. Kun puristin pitää materiaalia syklien välillä, mikä tahansa sylinterin liike tuhoaisi työkappaleen. Z2S 6:n nollavuotojen esto pitää painimen täsmälleen siellä, missä käyttäjä sen asettaa, jopa pitkien taukojen aikana. Tämä luotettavuus eliminoi pumpun jatkuvan paineen tarpeen asennon säilyttämiseksi, mikä säästää energiaa ja vähentää lämmöntuotantoa.
Nostolaitteet tuovat samanlaisia haasteita. Kuormaa tukeva hydraulinostin ei siedä asteittaista laskeutumista sisäisen vuodon vuoksi. Takaiskuventtiilin kerroslevy Z2S 6 eristää nostosylinterin kokonaan varmistaen, että kuormat pysyvät ylhäällä, kunnes käyttäjä laskee ne tarkoituksella. Tämä turvaominaisuus on erityisen tärkeä sovelluksissa, joissa ihmiset työskentelevät korotettujen tasojen tai ajoneuvojen alla.
Automaattiset tuotantolinjat hyötyvät Z2S 6 takaiskuventtiilin kerroslevyn kompaktista rakenteesta. Nykyaikainen automaatio vaatii monia toimilaitteita, jotka toimivat koordinoidussa järjestyksessä, usein ahtaissa tiloissa. Sandwich-levyrakenne mahdollistaa useiden venttiilien pinoamisen pystysuunnassa yhteen jakotukkiin, mikä minimoi jalanjäljen säilyttäen samalla jokaisen piirin täyden toiminnallisuuden. Tämä tilatehokkuus muuttuu suoraan kompaktimmaksi konesuunnitteluksi.
Takaiskuventtiilin kerroslevyn Z2S 6 esiavaavat versiot käsittelevät erityistä ongelmaa korkean syklin sovelluksissa. Kun tukossa oleva venttiili vapautuu yhtäkkiä täydessä järjestelmäpaineessa, nopea virtauksen muutos aiheuttaa hydraulisen iskun. SO55- ja SO150-versiot sisältävät esiavauspiirejä, jotka vähentävät asteittain loukkuun jäänyttä painetta ennen täydellistä vapautumista. Tämä hellävarainen siirtymä vähentää melua, minimoi komponenttien kulumista ja pidentää järjestelmän käyttöikää sovelluksissa, joissa käynnistys-pysäytysjaksot ovat usein.
Asennusta koskevia huomioita
Takaiskuventtiilin kerroslevyn Z2S 6 asentaminen edellyttää pinnan tasaisuuden huomioimista. Jakotukin tai pohjalevyn liitospintojen tulee saavuttaa Ra 0,01/100 mm tai parempi karheus. Tämä sileä viimeistely varmistaa oikean tiivistyksen ilman, että kiinnityspultteja kiristetään liikaa. Useimmat valmistajat määrittävät M5-kantaruuvit (ISO 4762) tai 10-24 UNC-kierteet Pohjois-Amerikan sovelluksiin.
Pultin kiristysmomentti riippuu pinossasi olevien komponenttien lukumäärästä. Yksinkertainen kaksikerroksinen kokoonpano käyttää pienempää vääntömomenttia kuin monimutkainen jakotukki, jossa on useita venttiilejä. Bosch Rexroth tarjoaa vääntömomenttitaulukot asiakirjoissaan, mutta tyypilliset arvot M5-ruuveille vaihtelevat välillä 5-7 Nm. Avain on tasainen kiristys ristikkäin, jotta puristusvoima jakautuu tasaisesti tiivistepinnoille.
Takaiskuventtiilin kerroslevy Z2S 6 voidaan asentaa mihin tahansa suuntaan, vaikka pystysuora pinoaminen on yleisintä. Vaaka- tai kulma-asennus toimii hyvin, jos koneen sijoittelu sitä vaatii. Varmista vain, että asennuspinnat pysyvät kunnolla tuettuna ja että porttiliitännät ovat kohdakkain hydraulilinjojesi kanssa. Venttiilin sisäinen rakenne ei riipu painovoimasta, joten suorituskyky pysyy tasaisena asennosta riippumatta.
Hydraulipiirisuunnittelijoiden tulee ottaa ohjauksen ohjausvaatimukset huomioon asennusta suunnitellessaan. Normaalit Z2S 6 -versiot käyttävät sisäistä ohjauspainetta itse tukosta portista. Erikoisversiot, kuten SO40, lisäävät ulkoisia G1/4-ohjausportteja itsenäisille pilottisignaaleille. SO60-versio tyhjentää ohjauspaineen säiliöaukkoon, mikä auttaa piireissä, joissa tukkeutuneen paineen ei pitäisi vaikuttaa muihin komponentteihin. Näiden ohjausvaihtoehtojen ymmärtäminen auttaa sinua valitsemaan oikean takaiskuventtiilin kerroslevy Z2S 6 -version tiettyyn sovellukseesi.
Huolto ja vianetsintä
Takaiskuventtiilin kerroslevy Z2S 6 vaatii vain vähän huoltoa normaaleissa käyttöolosuhteissa. Säännöllinen tarkastus 12–24 kuukauden välein havaitsee mahdolliset ongelmat ennen kuin ne aiheuttavat järjestelmävikoja. Tarkista, ettei asennuspintojen ympärillä ole ulkoisia vuotoja, ja varmista, että ohjausjohdot pysyvät esteettömänä. Likaantuminen on minkä tahansa hydrauliventtiilin ensisijainen vihollinen, joten nesteen oikean puhtauden ylläpitäminen ISO 4406 luokan 20/18/15 mukaisesti suojaa Z2S 6 takaiskuventtiilin kerroslevyä ennenaikaiselta kulumiselta.
Jos järjestelmäsi kokee liiallisen kytkentäiskun venttiilin vapautuessa, harkitse päivittämistä esiavautuvaan versioon. SO55-versio tarjoaa kohtuullisen iskunvaimennuksen, kun taas SO150 tarjoaa asteittaisemman paineen alenemisen. Tämä muutos eliminoi usein meluvalitukset ja vähentää liitettyjen komponenttien rasitusta ilman, että vaaditaan suurta piirien uudelleensuunnittelua.
Vuoto takaiskuventtiilin kerroslevyn Z2S 6 ohi on yleensä merkki tiivistepintojen kontaminaatiovauriosta. Kiinteät hiukkaset voivat uppoutua pehmeän tiivistemateriaalin sisään tai naarmuttaa metallisia istuinpintoja. Purkaminen ja puhdistus joskus palauttavat toiminnan, mutta vaihtaminen on usein taloudellisempaa, kun otetaan huomioon näiden komponenttien suhteellisen alhaiset kustannukset. Kun vaihdat tiivisteitä, käytä aina aitoja Bosch Rexroth -osia, jotka on määritetty venttiilisi mallinumerolla varmistaaksesi oikean sovituksen ja materiaalien yhteensopivuuden.
Ohjausvika tarkoittaa kyvyttömyyttä vapauttaa tukkeutunutta virtausta. Tämä ongelma johtuu tyypillisesti pienten ohjauskanavien tukkimisesta tai väärästä ohjauspaineen syötöstä. Takaiskuventtiilin kerroslevy Z2S 6 vaatii riittävän ohjauspaineen sekä murtumispaineen että mahdollisen loukkuun jääneen kuormituspaineen voittamiseksi. Varmista, että pilottilähteesi tuottaa riittävän virtauksen ja paineen luotettavaa toimintaa varten. Pitkien pilottijonojen järjestelmissä kannattaa harkita pilottiakun lisäämistä nopean vastauksen saamiseksi.
Takaiskuventtiilin kerroslevyn Z2S ostaminen 6
Takaiskuventtiilin kerroslevyn Z2S 6 hinta vaihtelee kokoonpanon ja ostolähteen mukaan. Vakiomallit, kuten R900347495, vaihtelevat tyypillisesti 150–300 dollarin välillä. Esiavaavat versiot ja erikoistiivistemateriaalit lisäävät perushintaa. Valtuutetut jälleenmyyjät tarjoavat aitoja Bosch Rexroth -komponentteja tehdastakuilla ja teknisellä tuella.
Bosch Rexrothin virallinen myymälä tarjoaa kattavimman valikoiman ja suoran valmistajatuen. Heidän verkkosivustollaan on Z2S 6 -takaiskuventtiilin kerroslevyn yksityiskohtaiset tekniset tiedot, CAD-mallit ja yhteensopivuustiedot. Insinöörit arvostavat ladattavissa olevaa teknistä dokumentaatiota, joka sisältää paine-virtauskäyrät ja mittapiirustukset.
Alueelliset jakelijat ylläpitävät usein paikallista varastoa nopeuttaakseen toimitusta. [BuyRexroth.com](http://buyrexroth.com/) tarjoaa verkko-ostajille kilpailukykyisen hinnan ja nopean toimituksen yleisissä kokoonpanoissa. Leader Hydraulics keskittyy Aasian markkinoille paikallisten varastojen ja tuen avulla. PHA-Auto Thaimaassa tarjoaa alueellista asiantuntemusta Kaakkois-Aasian asennuksiin. Nämä jakelijat ymmärtävät takaiskuventtiilin kerroslevyn Z2S 6 perusteellisesti ja voivat suositella oikeaa versiota sinun sovellukseesi.
Suurin osa ostoista oikeuttavat määräalennuksiin useimmilta toimittajilta. Jos tuotantosi vaatii useita Z2S 6 -takaiskuventtiilin kerroslevyyksiköitä, tarjouksen pyytäminen kokonaistarpeesta paljastaa usein paremman hinnan kuin yksittäinen tilaaminen. Jotkut jakelijat myös niputtavat venttiilin asennustarvikkeilla ja tiivisteillä alennettuun pakettihintaan.
Yleisiä vaihtoehtoja on saatavilla halvemmalla, joskus alle 100 dollarilla. Nämä kloonituotteet voivat fyysisesti sopia kiinnityskuvioon, mutta materiaalin laatu ja valmistustoleranssit jäävät usein Rexrothin standardien alapuolelle. Ei-kriittisiin sovelluksiin tai väliaikaiseen testaukseen halvemmat vaihtoehdot saattavat riittää. Luotettavaa pitkäkestoista suorituskykyä vaativat järjestelmät oikeuttavat kuitenkin investoinnin aitoon takaiskuventtiilin kerroslevy Z2S 6 -komponentteihin.
Tilauskoodit selitetty
Bosch Rexrothin tilauskoodin ymmärtäminen auttaa sinua määrittämään tarkalleen tarvitsemasi takaiskuventtiilin kerroslevy Z2S 6 -version. Muoto noudattaa tätä mallia: Z2S 6 [estokokoonpano] [halkeilupaine] 6X [pintakäsittely] [tiivistemateriaali] [asemointiominaisuudet] [erikoisvaihtoehdot].
Estokokoonpano määrittää, mitkä portit venttiili eristää. Viiva, jossa ei ole kirjainta, tarkoittaa sekä A- että B-kanavalohkoa. Kirjain A tarkoittaa vain A-kanavan lohkoja, kun taas B virtaa vapaasti. Kirjain B kääntää tämän järjestyksen. Tämän joustavuuden ansiosta piirisuunnittelijat voivat eristää tietyt toimilaitteiden portit vaikuttamatta muihin samassa jakosarjassa oleviin.
Krakkauspainekoodit ovat yksinkertaisia numeroita: 1 tarkoittaa 1,5 baaria, 2 tarkoittaa 3 baaria ja 3 tarkoittaa 6 baaria. Tämä valinta vaikuttaa siihen, kuinka paljon painetta muodostuu ennen vapaan virtauksen alkamista. 6X-merkintä ilmaisee koon 6 komponenttisarjaa, joka pysyy vakiona kaikissa tavallisissa takaiskuventtiilin kerroslevy Z2S 6 -malleissa.
Pintakäsittely näkyy nimellä J50 passivoiduille ruostumattomille pinnoille, jotka kestävät korroosiota ankarissa ympäristöissä. Vakioversiot jättävät tämän koodin pois. Tiivistemateriaali näyttää V:na FKM:lle tarvittaessa; muutoin tavallisia NBR-tiivisteitä ymmärretään. Asemointivaihtoehtoja ovat /60 reikien paikannukseen ja /62 reikien paikannukseen sekä tapit, vaikka tapit on tilattava erikseen osanumerolla R900005694.
Erikoistoimintokoodit osoittavat lisäominaisuuksia. SO40 lisää ulkoiset G1/4-ohjausportit itsenäisille pilottisignaaleille. SO55 ja SO150 mahdollistavat esiavauspiirejä eri ajoitusominaisuuksilla. SO60 ohjaa pilottityhjennyksen säiliöaukkoon. Nämä takaiskuventtiilin kerroslevyn Z2S 6 erikoisversiot vastaavat tiettyjä piirivaatimuksia, joita vakiomallit eivät voi täyttää.
Vaihtoehtojen vertailu
Muut valmistajat valmistavat hydraulisia takaiskuventtiilejä, jotka kilpailevat Z2S 6 -takaiskuventtiilin sandwich-levyn kanssa. Parkerin D1VW-sarja tarjoaa samanlaisia toimintoja patruunatyylisellä rakenteella. Nämä venttiilit käsittelevät hieman korkeampia paineita (350 bar) ja virtauksia (80 l/min), mikä on tärkeää raskaassa käytössä. Patruunan rakenne vaatii kuitenkin erilaista jakosarjan valmistelua verrattuna sandwich-levymuotoon, mikä tekee Z2S 6:sta niin monipuolisen.
Eaton tarjoaa PVQ-takaiskuventtiilejä, jotka vastaavat Z2S 6 -ominaisuuksia hieman halvemmalla. Painearvot saavuttavat 345 barin virtauksen noin 50 l/min. Sovelluksiin, joissa hieman pienempi virtauskapasiteetti riittää, Eaton-venttiilit ovat varteenotettava vaihtoehto. Takaiskuventtiilin kerroslevy Z2S 6 säilyttää edut saatavuuden ja dokumentoinnin suhteen erityisesti kansainvälisissä projekteissa, joissa Rexrothin globaali läsnäolo yksinkertaistaa hankintaa ja tukea.
Yleiset klooniventtiilit houkuttelevat ostajia alle 100 dollarilla, joskus jopa 50 dollarilla. Nämä tuotteet sopivat fyysisesti NG6-asennuskuvioihin, joten ne ovat mekaanisesti yhteensopivia Z2S 6 -takaiskuventtiilin kerroslevylle suunniteltujen järjestelmien kanssa. Materiaalien laatu ja tarkkuusvalmistus vaikuttavat kuitenkin suoraan luotettavuuteen ja käyttöikään. Klooniventtiileissä on usein suurempi sisäinen vuoto, epäyhtenäinen halkeilupaine ja lyhyempi käyttöikä. Ne sopivat testaukseen, prototyyppien tekemiseen tai ei-kriittisiin varmuuskopiointisovelluksiin, mutta tuotantojärjestelmät hyötyvät aidoista komponenteista.
Takaiskuventtiilin kerroslevy Z2S 6 erottuu integroiduista Bosch Rexroth -järjestelmistä, joissa muut venttiilit, pumput ja säätimet ovat peräisin samalta valmistajalta. Komponenttien yhteensopivuus on taattu, dokumentaatio on kattava ja tekninen tuki ymmärtää koko järjestelmän. Tämä ekosysteemietu ylittää usein pienet hintaerot ammattihydrauliikkaasennuksia rakennettaessa.
Reaalimaailman suorituskyky
Teollisuuskäyttäjät raportoivat jatkuvasti luotettavasta toiminnasta takaiskuventtiilin kerroslevyn Z2S 6 avulla eri sovelluksissa. CNC-konevalmistajat integroivat nämä venttiilit hydraulipiireihin, jotka ohjaavat työkalujen kiinnitystä ja osien kohdistamista. Nollapoikkeaman ominaisuus varmistaa, että työstötarkkuus ei vaarannu työkierron taukojen aikana. Konepajat, jotka toimivat 24 tuntia vuorokaudessa, arvostavat erityisesti tasaista suorituskykyä, joka vaatii vain vähän väliintuloa.
Rakennuskonevalmistajat määrittävät Z2S 6 -versioita stabilointipiireihin ja puomin sijoittelujärjestelmiin. Mobiilihydrauliikka kohtaa haastavia olosuhteita, kuten tärinää, äärimmäisiä lämpötiloja ja altistumista kontaminaatiolle. Takaiskuventtiilin kerroslevy Z2S 6 täyttää nämä vaatimukset säilyttäen samalla pienen koon, joka on välttämätön ahtaissa mobiilisovelluksissa. Palonkestävän nesteen yhteensopivuus laajentaa sen käyttöä maanalaisiin kaivoslaitteisiin, joissa turvallisuusmääräykset edellyttävät HFC-hydrauliikkanesteitä.
Automaattiset kokoonpanolinjat osoittavat esiavaavien Z2S 6 -versioiden arvon. Useita kertoja minuutissa pyörivät järjestelmät aiheuttavat merkittävän hydraulisen iskun jokaisen siirtymän aikana. Insinöörit raportoivat havaittavan melun vähenemisen ja sujuvamman toiminnan sen jälkeen, kun vakiotakaiskuventtiilin kerroslevy Z2S 6 -yksikköä on asennettu SO55-esiavauksilla. Tämä päivitys pidentää usein kytkettyjen komponenttien käyttöikää vähentämällä jännitepiikkejä koko piirissä.
Teollisuuslaitosten hydrauliikkayksiköissä käytetään Z2S 6 -venttiilejä akkupankkien eristämiseen ja itsenäisten painevyöhykkeiden luomiseen. Kompakti sandwich-rakenne mahdollistaa monimutkaiset jakoputkikokoonpanot, jotka olisivat epäkäytännöllisiä suurempien, vähemmän standardoitujen komponenttien kanssa. Huoltoteknikot arvostavat näiden asennusten modulaarisuutta, jossa yksittäiset takaiskuventtiilin kerroslevy Z2S 6 -yksiköt voidaan vaihtaa häiritsemättä viereisiä komponentteja.
Tekniset resurssit ja tuki
Bosch Rexroth tarjoaa kattavat asiakirjat takaiskuventtiilin kerroslevylle Z2S 6 verkkoportaalinsa kautta. Ensisijainen viiteasiakirja RE 21548 sisältää täydelliset tekniset tiedot, suorituskykykäyrät ja mittapiirustukset. Tämä PDF on vapaasti ladattavissa, mikä varmistaa, että insinöörit ympäri maailmaa voivat saada tarkat tiedot hydraulijärjestelmiä suunniteltaessa.
Useissa eri muodoissa olevat CAD-mallit tukevat digitaalisen suunnittelun työnkulkuja. STEP- ja IGES-tiedostot tuodaan suoraan yleiseen mekaaniseen suunnitteluohjelmistoon, mikä mahdollistaa kunnolliset välystarkastukset ja hydraulilinjojen reitityksen. Nämä mallit vastaavat takaiskuventtiilin kerroslevyn Z2S 6 tarkat mitat, mikä eliminoi arvailun ja vähentää suunnitteluvirheitä, joita saattaa ilmetä fyysisen asennuksen aikana.
Bosch Rexrothin tekninen tuki auttaa ratkaisemaan tiettyjä sovelluskysymyksiä. Heidän insinöörinsä voivat suositella optimaalista Z2S 6 -versiota epätavallisiin käyttöolosuhteisiin tai auttaa vianetsimään suorituskykyongelmia olemassa olevissa asennuksissa. Aluetoimistot tuntevat paikalliset nestestandardit ja ympäristövaatimukset varmistaen, että neuvonnassa otetaan huomioon alueelliset vaihtelut hydraulisissa käytännöissä.
Jakelijoiden tekninen henkilökunta tarjoaa usein etulinjan tukea takaiskuventtiilin kerroslevylle Z2S 6. Monet jakelijat työllistävät kokeneita hydrauliteknikkoja, jotka ymmärtävät sekä tuotteen että yleiset sovelluksen haasteet. Tämä paikallinen asiantuntemus voi olla erityisen arvokasta järjestelmän käyttöönoton yhteydessä tai kun diagnosoidaan odottamaton toiminta monimutkaisissa piireissä.
Verkkoyhteisöissä ja foorumeilla keskustellaan käytännön kokemuksista hydraulikomponenteista, mukaan lukien Z2S 6. Nämä keskustelut paljastavat todellisia ratkaisuja yleisiin ongelmiin ja tuovat joskus esiin dokumentoimattomia vinkkejä kokeneilta käyttäjiltä. Vaikka epäviralliset lähteet eivät saisi korvata virallista dokumentaatiota, ne tarjoavat hyödyllistä kontekstia siitä, kuinka takaiskuventtiilin kerroslevy Z2S 6 toimii eri teollisuudenaloilla ja sovelluksissa.
Oikean valinnan tekeminen
Sopivan takaiskuventtiilin kerroslevy Z2S 6 -version valitseminen alkaa järjestelmävaatimusten ymmärtämisestä. Laske piirissäsi kokema enimmäispaine ja varmista, että se pysyy 315 baarin arvossa mineraaliöljyille tai 210 baarille vesipohjaisille nesteille. Mittaa odotetut virtausnopeudet varmistaaksesi, että ne pysyvät alle 60 l/min. Nämä perustarkastukset varmistavat, että venttiili pystyy käsittelemään käyttöolosuhteet ilman suorituskyvyn heikkenemistä.
Mieti, hyötyykö sovelluksesi avaamista edeltävistä ominaisuuksista. Järjestelmät, joissa on usein pyöräilyä, herkkiä kuormia tai meluongelmia, oikeuttavat usein SO55- tai SO150-versioiden vaatimattomat lisäkustannukset. Niiden tuottamat tasaisemmat siirtymät vähentävät koko hydraulijärjestelmään kohdistuvaa rasitusta, mikä saattaa estää muiden komponenttien vikoja. Sovelluksissa, joissa kuormitus kestää pitkiä aikoja ja vapautuu harvoin, vakiotakaiskuventtiilin kerroslevy Z2S 6 -mallit toimivat täydellisesti.
Tiivistemateriaalin valinta riippuu hydraulinesteestäsi ja lämpötilaympäristöstäsi. Normaalit NBR-tiivisteet sopivat tavanomaisiin mineraaliöljyihin ja useimpiin biohajoaviin nesteisiin alueella -30°C - +80°C. Jos sovelluksesi koskee korkeampia lämpötiloja, aggressiivisia nesteitä tai usein altistumista kylmille ympäristöille, FKM-tiivisteet tarjoavat paremman kestävyyden. Takaiskuventtiilin kerroslevy Z2S 6 V-merkinnällä sisältää nämä päivitetyt tiivisteet.
Budjettinäkökohdat tasapainottavat alkuperäiset kustannukset ja pitkän aikavälin luotettavuuden. Alkuperäiset Bosch Rexroth -komponentit maksavat enemmän etukäteen, mutta tarjoavat ennustettavaa suorituskykyä useiden vuosien ajan. Yleiset vaihtoehdot säästävät aluksi rahaa, mutta saattavat vaatia useammin vaihtamista. Kriittisissä sovelluksissa, joissa odottamattomat viat aiheuttavat tuotantotappioita, Z2S 6 -takaiskuventtiilin kerroslevyn todistettu luotettavuus oikeuttaa sen hinnan. Vähemmän kriittisissä varapiireissä tai väliaikaisissa asennuksissa halvemmat vaihtoehdot voivat olla taloudellisesti järkeviä.
Johtopäätös
Takaiskuventtiilin kerroslevy Z2S 6 edustaa kypsää, hyväksi havaittua ratkaisua hydrauliseen kuormanpitoon ja virtauksen ohjaukseen. Sen standardoitu muotoilu, luotettava toiminta ja kattavat konfigurointivaihtoehdot tekevät siitä sopivan erilaisiin teollisuussovelluksiin. Tarvitsetpa sitten yksinkertaista vuotamatonta lukitusta tai hienostunutta esiavaamista, Z2S 6 -versio on olemassa tarpeidesi mukaan.
Teknisten tietojen ymmärtäminen auttaa sinua valitsemaan oikean mallin ja välttämään yhteensopivuusongelmia. Oikea asennus takaa pitkän käyttöiän ja ongelmattoman toiminnan. Säännöllinen huolto havaitsee ongelmat ajoissa, kun taas alkuperäisten osien ja teknisen tuen saatavuus suojaa investointisi. Takaiskuventtiilin kerroslevy Z2S 6 palvelee edelleen hydraulijärjestelmiä maailmanlaajuisesti, mikä osoittaa, että yksinkertainen suunnittelu yhdistettynä laadukkaaseen valmistukseen luo komponentteja, jotka yksinkertaisesti toimivat.
