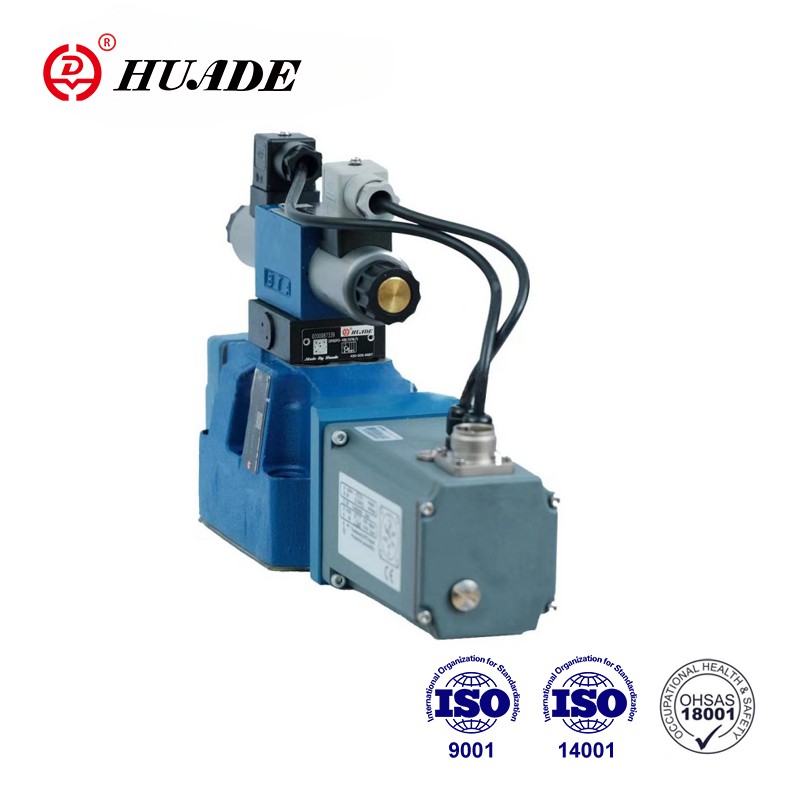

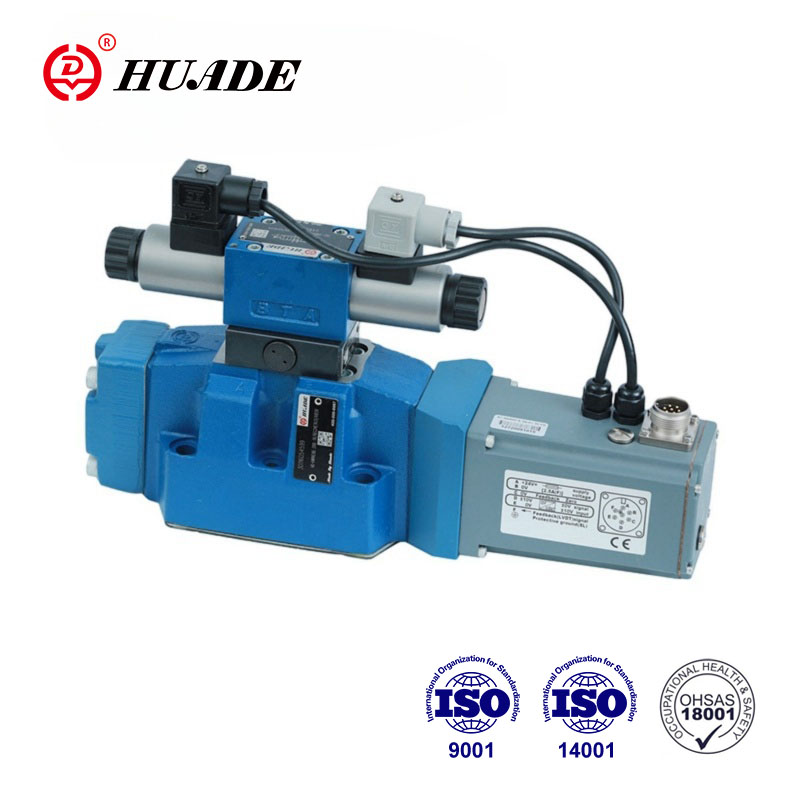

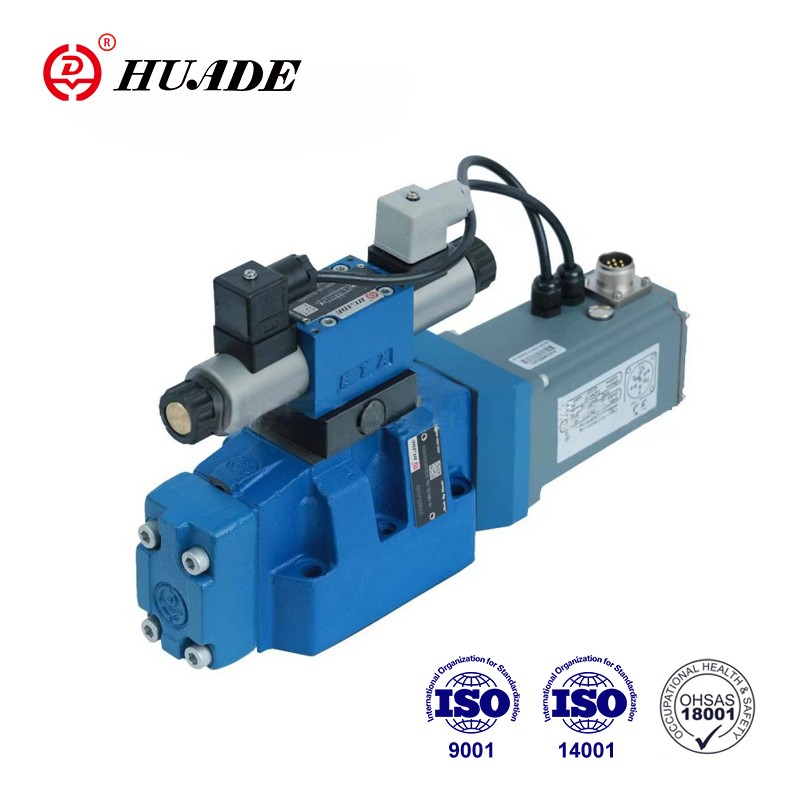

Tyypin 4WRKE-venttiilit ovat 2-vaiheisia suhteellisia suuntaventtiilejä. Ne hallitsevat virtaussuunta ja kokoa. Päävaihe on sijaintikontrolloitu siten, että ohjauskelo on riippumaton virtausvoimista myös isompien virtausten tapauksessa. Teknologian ja riippumattoman tutkimuksen ja kehityksen käyttöönoton jälkeen Huade -tuotemerkin suhteellisilla venttiilituotteilla on vakaa suorituskyky ja korkea laatu.
| Hydraulinen | |||||
| Koko | 10 | 16 | 25 | 32 | |
| Käyttöpaine | Pilottihallintaventtiilin (MPA) pilottiöljyn syöttö | 2,5 ~ 31,5 | |||
| Pääventtiili, portit P, A, B (MPA) | 31.5 | 35 | 35 | 35 | |
| Paluupaine (MPA) | Pilottiöljyn tyhjennys, ulkoinen | 31.5 | 25 | 25 | 25 |
| Pilottiöljyn tyhjennys, sisäinen | ＜ 1 | ||||
| Y -satama | ＜ 1 | ||||
| Nimellinen virtaus q ± 10 % △ p = 1MP (l/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Pääventtiilin virtaus (enimmäismäärä) (l/min) | 170 | 460 | 870 | 1600 | |
| Pilottiöljyn virtaus portissa X tai Y askelmuodolla tulosignaalista välillä 0 - 100 % (l/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Hystereesi (%) | ≤1 | ||||
| Vasteen herkkyys (%) | ≤0,5 | ||||
| Suodatus tarkkuus (μm) | ≤20 | ||||
| Paineeneste | Mineraaliöljyfosfaattiesteri | ||||
| Keskipitkä viskositeetti (mm2/s) | 20 ~ 380 | ||||
| Paineenesteen lämpötila -alue (℃) | -20 ~ 70 | ||||
| Paino (kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Sähkötiedot | |
| Venttiilinsuojaus DIN 40 050 | IP65 |
| Jännitetyyppi | DC |
| Signaalityyppi | Analoginen |
| Voima, max (w) | 72 (keskimäärin = 24 W) |
| Sähköyhteys | Komponenttitulppa E DIN 43 563-AM6 |
| Plug-in-liitin E DIN 43 563-BF6-3 | |
| Ohjauselektroniikka | Integroitu venttiiliin |
Ominaisuudet:
▶ Pilottilla oli 2-vaiheinen suhteellinen suuntaventtiili, jolla on sähköasennon palaute pääohjauskelosta ja integroidusta elektroniikasta (OBE);
▶ Virtaussuunnan ja virtauksen koon hallinta
▶ Toiminta suhteellisten solenoidien avulla
▶ Sub -asennus: IS0 4401: n mukaan siirtokuvio
▶ Keväänkeskeinen pääohjauskelo
▶ Sähköasennon palaute
▶ Pilottiohjausventtiili: Yksivaiheinen suhteellinen suuntaventtiili
▶ Päävaihe asennon ohjauksella
Sovellus:
Suhteellista suuntaventtiiliä 4WRKE-3X käytetään suuntaa ja virtausta.
Venttiilit koostuvat pääasiassa pilottinohjausventtiilistä (1), kotelosta (8), pääohjauskelosta (7), kannista (5 ja 6), keskitysjousesta (4), induktiivisesta sijaintimuuntimesta (9) ja paineen vähentävästä venttiilistä (3). Jos tulosignaalia ei ole, pääohjauskelo (7) pidetään keskusasennossa keskitysjousella (4). Sekä pääohjauskelan (7) sijainnin muutos että komentoarvon muutos vahvistimen summauksessa luodaan differentiaalijännite. Komennon ja todellisen arvon vertailun aikana mahdollinen ohjauspoikkeama määritetään elektroniikan ja pilottihallintaventtiilin (1) suhteellisen solenoidin kautta. Virta indusoi solenoidin voiman, joka käyttää ohjauskeloa männän kautta peräkkäin. Ohjauspoikkileikkausten kautta vapautettu virtaus aiheuttaa pääohjauskelan säätämisen. Pääohjauskelo (7) induktiivisen potentiaalisen arvon ytimellä vastaa komentoarvoa. Kontrolloidussa tilassa pääohjauskelo (7) on tasapainoinen ja pidetään tässä asennon muuntimessa (9), joka on kiinnitetty siihen siirtymään ohjausasentoon asti. Ohjauskello -aivohalvaus ja ohjausaukko vaihtavat suhteessa komentoarvoon. Ohjauselektroniikka on integroitu venttiiliin. Säätämällä venttiiliä ja elektroniikkaa, laitteiden sarjan tuotannon poikkeama pidetään alhaisina. Säiliöviivojen ei saa antaa tyhjänä; Esikuormitusventtiili on asennettava vastaavan asennusedellytyksen tapauksessa (vastapainopaine noin 0,2 MPa)。
Suhteellisen suuntaventtiilin 4WRKE-3X-symboli
Pakkaus jstk Suhteellinen suuntaventtiili 4WRKE-3X
