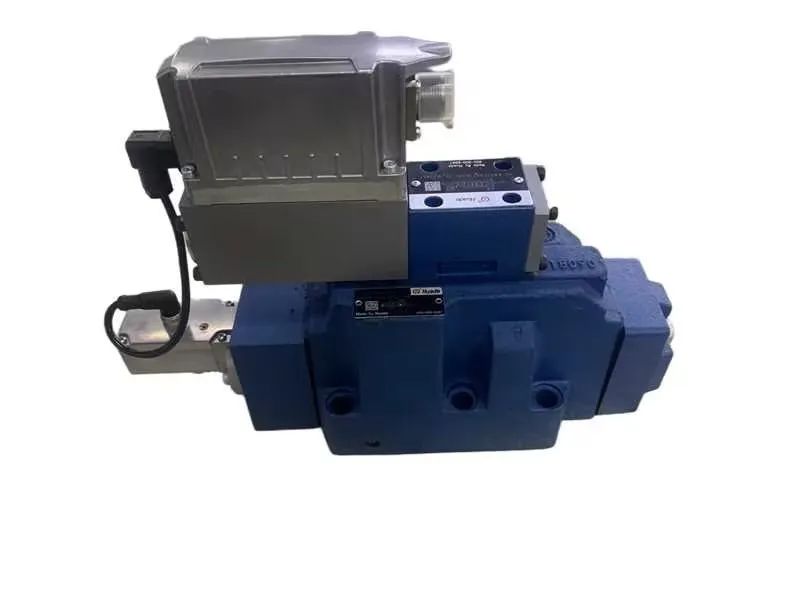

HD-4WRLE-4X/-sarja on pilottitoimenpiteinen korkeataajuinen vasteen suuntaohjausventtiili, joka integroi sähköisen asennon palautteen ajoneuvon elektroniikkaan (OBE). Siinä on nopea vaste, korkea ohjaustarkkuus ja vika-turvallinen sijainti tehonmenetyksen sattuessa. Ajoneuvon elektroniikka säätää tarkasti sekä ohjaus- että pääohjausventtiilin kelpoiden sijaintia, mikä mahdollistaa tarkan asennon, nopeuden ja paineen hallinnan korkean paineessa ja suurissa virtausolosuhteissa, varmistaen vakaan ja tehokkaan järjestelmän toiminnan. Tätä tuotetta käytetään laajasti eri toimialoilla, kuten teollisuusautomaatio, metallurgia ja muovikoneet, sen erinomaisen korkean vastauksen ja tarkan suorituskyvyn ansiosta.
HD-4WRLE-4X-korkean taajuuden vasteventtiilin parametri
| Koko | 10 | 16 | 25 | 27 | 32 | 35 |
| Suurin paine (palkki) | 350 | |||||
| Nimellisvirta (l/min) △ p = 10bar | 60 | 200 | 350 | 430 | 400 | 1000 |
| 100 | 250 | 400 | 600 | 600 | - | |
| Hystereesi (%) | <0,1 | |||||
| Herkkyys | <0,05 | |||||
| Toistettavuus | <0,08 | |||||
Tuoteominaisuudet:
▶ Suuntaohjausventtiili, jossa on kaksivaiheinen asento suljetun silmukan palaute;
▶ Pilottiohjausvaiheessa on korkeataajuusvasteventtiili, venttiilin ydin ja venttiilihihan rakenne servo suorituskyvyn kanssa;
▶ Analogisella tai väylärajalla valinnainen (Ethernet/IP, Profinete, EetherCat, Modbus RTU, Canopen jne.)
▶ integroidulla elektronisella ohjaimella;
▶ Korkeataajuusvaste, alhainen hystereesi;
▶ Sopii asentoon, nopeuteen ja paineen hallintaan.
