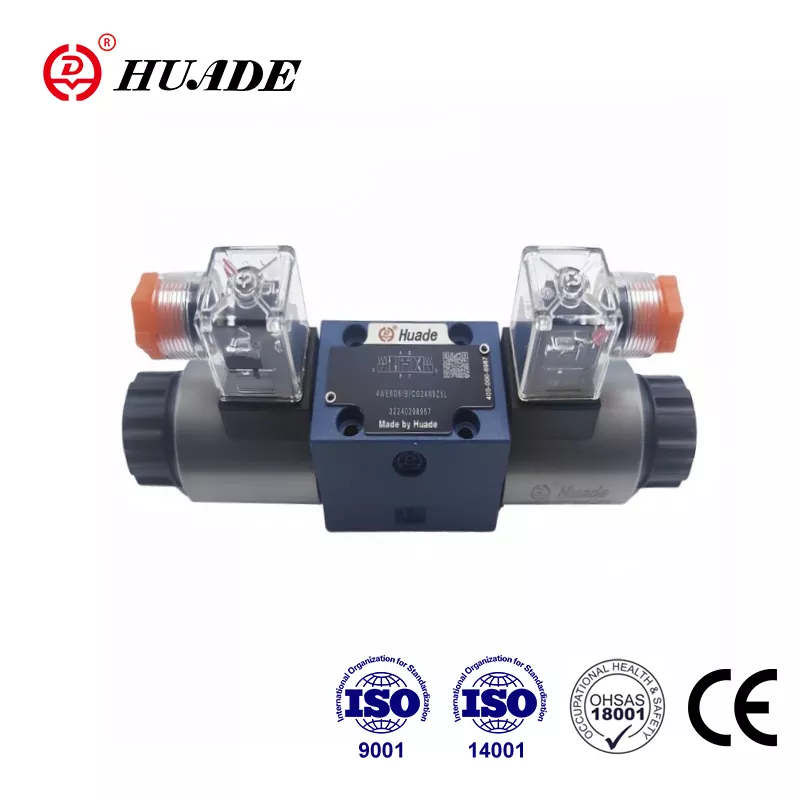

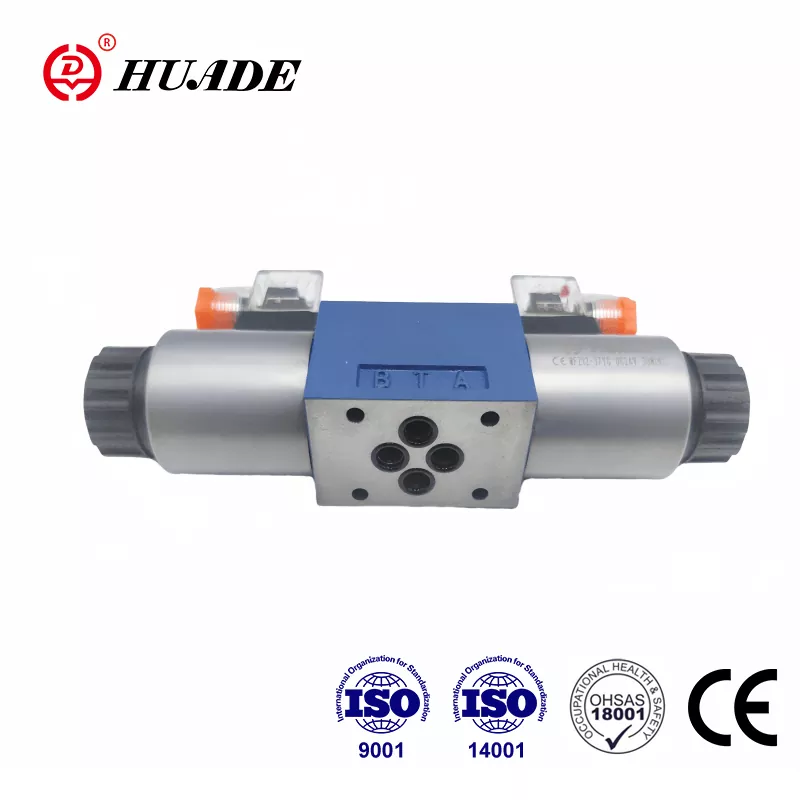

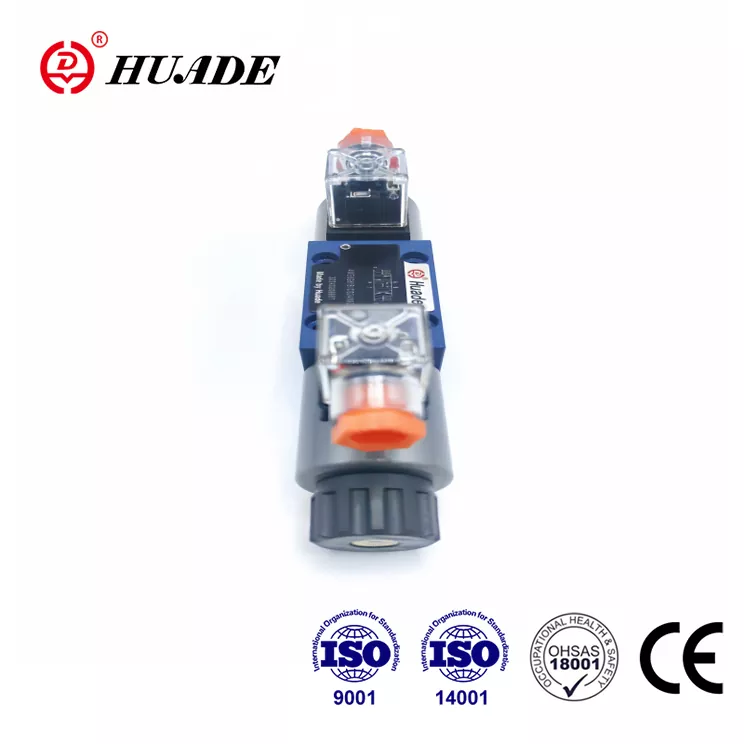

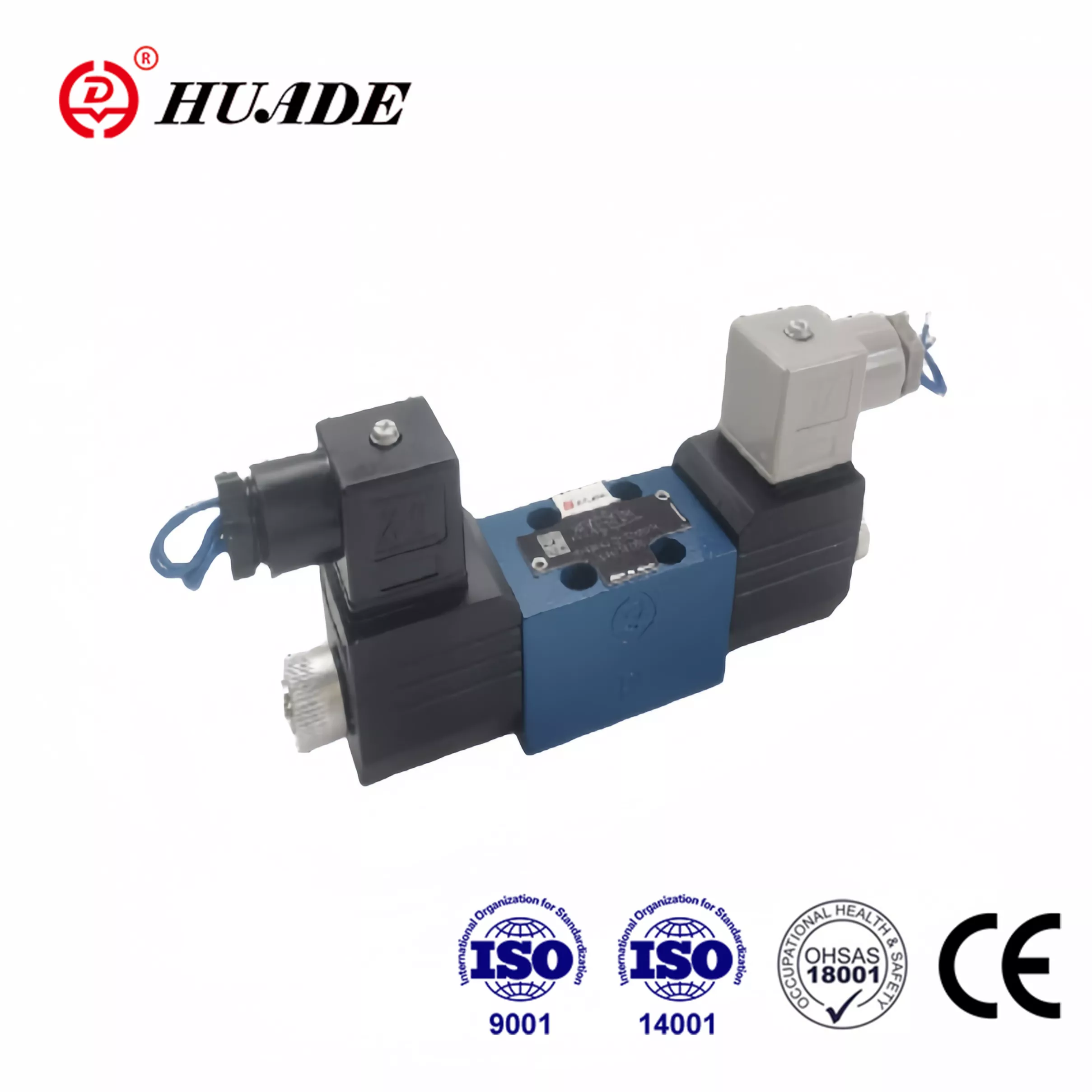

Huade Hydraulicsin 4WE6 -sarja käyttää samoja tuotantostandardeja kuin Rexroth, joka voi korvata Rexrothin suuntaventtiilin 4We6 -sarjan. Huaden 4WE6-sarja on solenoidi-käyttö, 4-suuntainen/3-asema suuntaohjausventtiili, joka on suunniteltu Rexrothin vastaavalle sarjalle suorana korvauksena. Samanlaisilla siirtomittailla ja suorituskykyparametreilla suuntaventtiili 4WE6 varmistaa saumattoman integroinnin olemassa oleviin hydraulijärjestelmiin ja tarjoaa samalla 20-30% kustannussäästöjä.
| Hydraulinen | |||
| Max. | enintään 35,0 | ||
| Portti T (㎫) | 21 (-); 16 (～) | ||
| Symboleilla A ja B port t on käytettävä tyhjennysporttina, jos käyttöpaine on sallitun säiliön paineen yläpuolella. | |||
| Max.Flow (l/min) | 80 (-); 60 (～) | ||
| Paineeneste | Mineraaliöljyt tai fosfaattiesteri | ||
| Viskositeettialue (MM2/S) | 2,8 ~ 500 | ||
| Paineenesteen lämpötila -alue （℃） | -30 ～+80 | ||
| Saastumisaste | Suurin sallittu hydraulisen nesteen saastumisaste NAS 1638 -luokkaan 9. Siksi suosittelemme suodatinta, jonka minimin retentiotaajuus on β10 ≥75 | ||
| Sähkö- | |||
| Jännitetyyppi | DC | AC 50/60Hz | |
| Käytettävissä olevat jännitteet (v) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60Hz | ||
| Virrankulutus (W) | 30 | ||
| Holding Power (VA) | - | 50 | |
| Kytkentäteho (VA) | - | 220 | |
| Velvollisuus | jatkuva | ||
| Kytkentäaika IS0 6403 | On (MS) | 25 - 45 | 10-20 |
| Pois (MS) | 10-25 | 15–40 | |
| Suoja Dinille | IP 65 | ||
| Kytkentätaajuus (syklit/h) | jopa 15000 | jopa 7200 | |
▶Tyyppi:Solenoidi-toiminta, kelatyyppinen suuntaventtiili
▶Paikat/portit:4-suuntainen, 3-asema
▶Paineluokitus:Enintään 315 baariin
▶Virtauskapasiteetti: jopa 80 l/min
▶Jännitevaihtoehdot:24 V DC / 110 V AC / 220 V AC
▶Portin koko:Ng6
▶Tiivistemateriaalit:Nbr/fkm
Edut vs. Rexroth
✔Huaden suuntaventtiilit 4We6 voi täysin vaihdettavissa saman Rexrothin tarjoaman sarjan kanssa, kuten vastaavat asennusmitat, siirtäminen ja sähköliittimet.
✔ Huaden suuntaventtiilit 4WE6 ovat kustannustehokkaampia paikallisen tuotannon suhteen vähentää läpimenoaikaa ja hinnoittelua.
✔ Huadella on tiukka QC -tarkastusjärjestelmä, jonka jokainen tuotteilla on 100% testata vuotojen, paineen vakauden ja syklin käyttöiän suhteen.
Tyypilliset sovellukset
Huaden diektionaalista hallintaa Vaves 4We6 käytetään villisti mobiili hydrauliikassa, teollisuuskoneissa ja uusiutuvien energialähteiden järjestelmissä ECT.

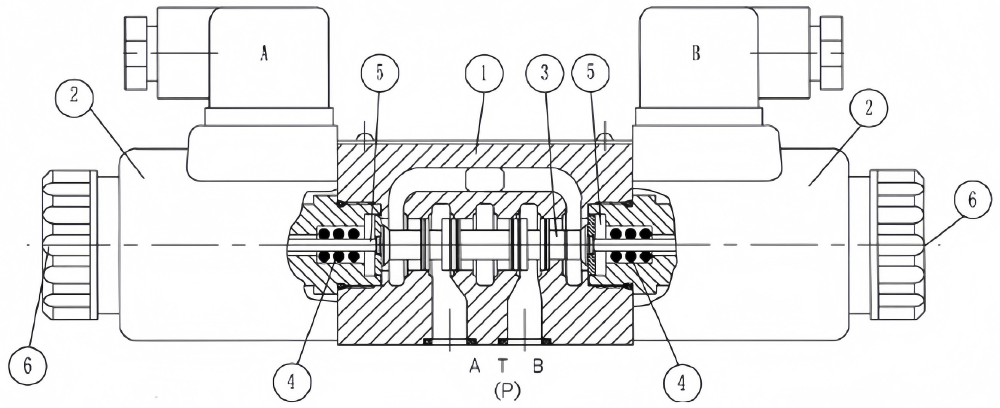

4WE6 61B: n rakennekaavio

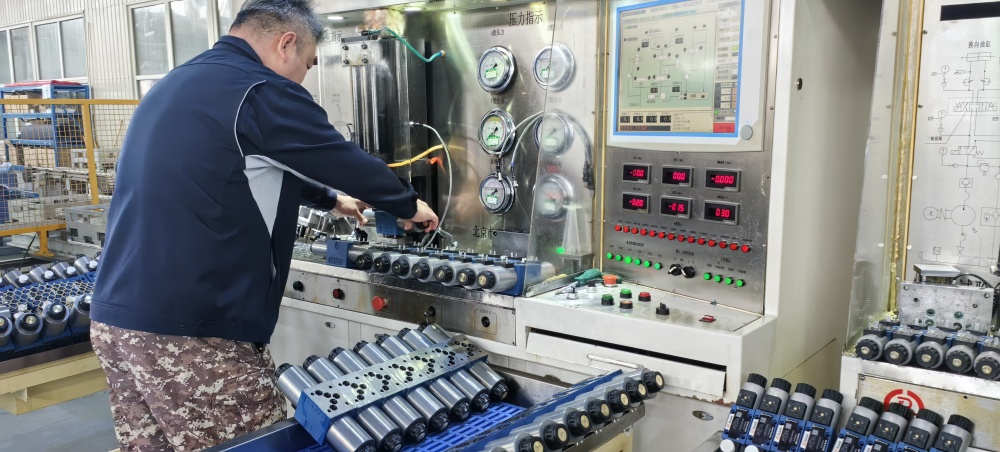

Stressitestaus

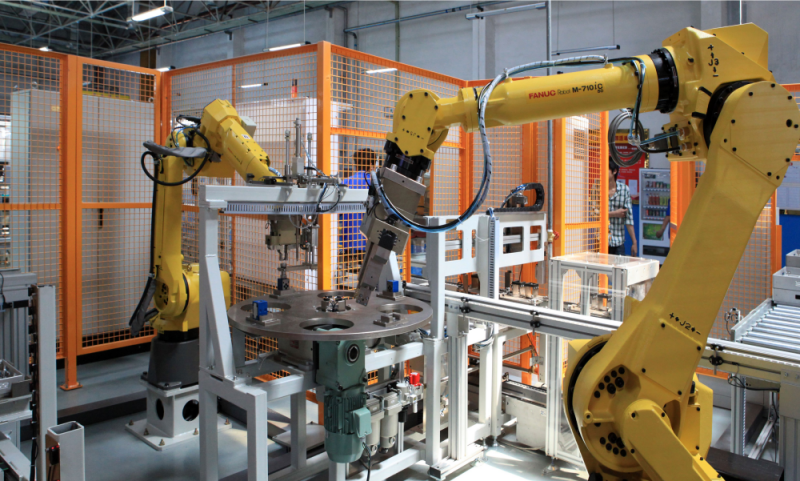

Automaattinen manipulaattori
