Mikä on hydraulinen virtauksen ohjausventtiili?

2025-07-03

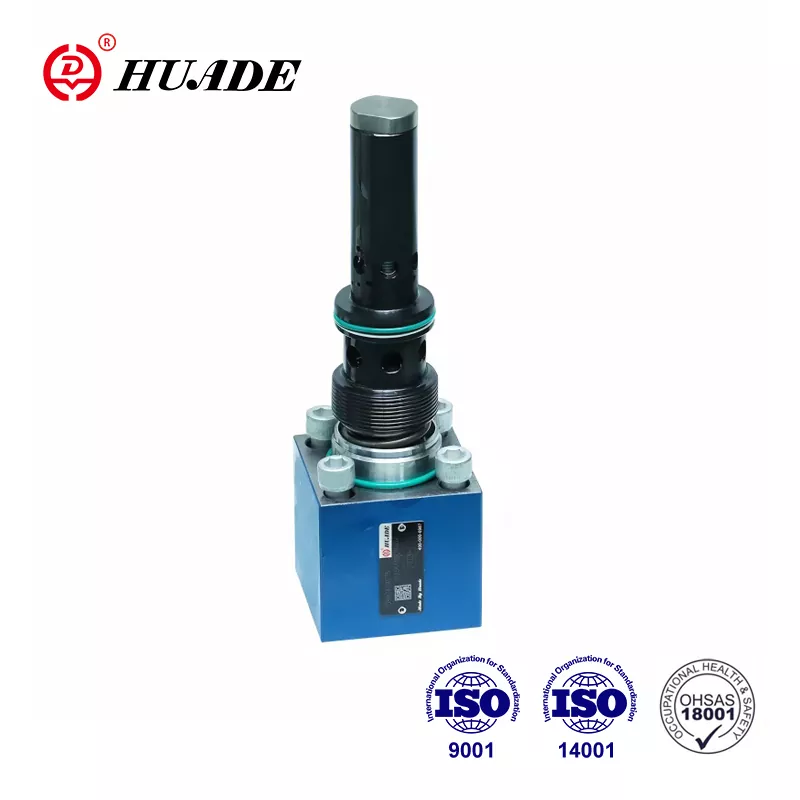

Hydraulisen virtauksen ohjausventtiilit

Kuvittele, että yrität täyttää lasillisen vettä paloletkusta. Ilman tapaa hallita virtausta, sinulla olisi vettä kaikkialla paitsi lasissasi. Siksi hydrauliset järjestelmät tarvitsevat virtauksen ohjausventtiilejä - ne ovat kuin hanan, jonka avulla voit hallita kuinka nopeasti tai hidas neste liikkuu järjestelmän läpi.

Mikä on hydraulinen virtauksen ohjausventtiili?

Hydraulinen virtauksen ohjausventtiili on mekaaninen laite, joka hallitsee järjestelmän läpi virtaavan hydraulisen nesteen määrää. Ajattele sitä älykkäänä porttina, joka voi avata laajalle nopealle virtaukselle tai melkein lähellä hitaasti, tarkkaa liikettä.

Nämä venttiilit toimivat muuttamalla aukon kokoa (kutsutaan aukkoksi), jonka neste kulkee läpi. Kun aukko on suuri, enemmän nestevirtaa läpi. Kun se on pieni, vähemmän nestevirtaa. Se on niin yksinkertaista!

Miksi hydraulisen virtauksen ohjausventtiilit ovat tärkeitä?

Hydraulisen virtauksen ohjausventtiilit ovat hydraulijärjestelmien nopeusohjaimet. Tästä syystä heillä on merkitystä:


				Ohjausnopeus:Ne määrittävät kuinka nopeasti hydrauliset sylinterit ja moottorit liikkuvat

				Säästä energiaa:Oikea virtauksen hallinta vähentää jätteitä ja lämpöä

				Paranna turvallisuutta:Ne estävät vaaralliset nopeat liikkeet

				Lisää tarkkuutta:Ne sallivat sileän, valvotun toiminnan

Kuinka hydraulisen virtauksen ohjausventtiilit toimivat?

Perustiede virtauksen hallinnan takana

Hydraulisen virtauksen ohjausventtiilien toiminta noudattaa yksinkertaista fysiikan periaatetta. Virtausnopeus riippuu kolmesta päätekijästä:

Aukon koko:Isompi aukko = enemmän virtausta
Paineero:Korkeampi paine = nopeampi virtaus
Nesteen ominaisuudet:Paksumpi neste = hitaampi virtaus

Virtaus = aukon pinta -ala × √ (2 × paine -ero ÷ nestetiheys)

Vaikka tämä kaava tarjoaa teknisen selkeyden hydraulisen venttiilin mitoitukselle, ydinperiaatteiden ymmärtäminen riittää yleensä käytännöllisiin sovelluksiin useimmissa teollisissa hydraulijärjestelmissä.

Virtaushallintamekanismit hydraulisissa järjestelmissä

Kiinteä aukkomenetelmä:Kuten puutarhaletkussa rei'itetty reikä - koko ei koskaan muutu, joten virtaus vaihtelee hydraulipiirin paineen muutoksen mukaan.

Muuttuva aukkomenetelmä:Kuten letkun säädettävä suutin - voit muuttaa aukon koon virtauksen ohjaamiseksi dynaamisesti teollisuushydraulijärjestelmissä.

Hydraulisen virtauksen ohjausventtiilien tyypit

1. Ei-paineen kompensoitu virtausohjausventtiilit

Nämä ovat yksinkertaisempia, halvempia vaihtoehtoja. Ne toimivat kuten perushana - käännä kahva avauskoon muuttamiseksi.

Yleiset tyypit:

Neulaventtiilit:Täydellinen pienten virtausten hienosäätöön
Palloventtiilit:Erinomainen nopeaan/pois päältä
Perhonen venttiilit:Hyvä suurille putkille ja nopealle sulkemiselle

Pro:

Yksinkertainen suunnittelu
Alhaiset kustannukset
Helppo ymmärtää ja ylläpitää

Miinukset:

Virtaus muuttuu, kun järjestelmäpaine muuttuu
Vähemmän tarkka ohjaus

2. Paine kompensoi virtauksen säätöventtiilit

Nämä ovat älykkäitä. Ne säätävät automaattisesti pitämään virtauksen tasaisena, vaikka paine muuttuu järjestelmässä.

Kuinka he toimivat:

Kuvittele venttiili, jossa on sisäänrakennettu paineanturi, joka säätää aukon automaattisesti jatkuvan virtauksen ylläpitämiseksi. Kun järjestelmäpaine nousee, venttiilin aukko pienenee. Kun paine laskee, se aukeaa.

Kaksi päätyyppiä:

Rajoittajatyyppi:Säätelee virtausta säätämällä pääaukon

Paras jatkuville nopeussovelluksille
Käyttää vähemmän energiaa kuin perussarja

Ohitustyyppi:Pitää prioriteettivirran vakiona, lähettää ylimääräisen takaisin säiliöön

Energiatehokkain vaihtoehto
Vähentää lämmöntuotantoa

Pro:

Johdonmukainen virtaus paineenmuutoksista riippumatta
Parempi energiatehokkuus
Tarkempi hallinta

Miinukset:

Monimutkaisempi suunnittelu
Korkeammat alkuperäiset kustannukset

3. Suhteelliset virtauksen säätöventtiilit

Nämä ovat korkean teknologian versioita, joita ohjataan sähköisignaaleilla. Ajattele niitä "älykäs koti" -versiona virtauksen ohjausventtiileistä.

Ominaisuudet:

Jännitteen tai virran signaalien ohjaamana
Äärettömät säätömahdollisuudet
Nopea vasteaika
Voidaan tietokoneen hallitsemiseksi

CNC -koneet

Leikkaustoimintojen tarkkuusohjaus

Teollisuusrobotit

Automaattinen liikkeenohjaus

Valmistus

Tuotantolinjan ohjausjärjestelmät

Ilmailu-

Kriittiset lennonhallintasovellukset

Reaalimaailman sovellukset: Mistä löydät nämä venttiilit

Valmistus- ja teollisuuslaitteet

CNC -koneet:Hydraulinen piirivirtausohjaus varmistaa, että leikkaustyökalut liikkuvat täsmälleen oikealla nopeudella tarkkuuden valmistuksen täydellisille leikkauksille.

Injektiomuovaus:Nämä venttiilit hallitsevat kuinka nopeasti muovi virtaa muotiksi, estäen vikoja automatisoiduissa tuotantolinjoissa.

Hydrauliset puristimet:He hallitsevat painonopeutta välttääkseen vaurioista materiaaleja säilyttäen samalla johdonmukaisen voimansovelluksen.

Rakennus- ja raskaat laitteet

Kaivinkoneet:Useat virtauksen ohjausventtiilit koordinoivat puomin, käsivarren ja kauhan liikkumista sujuvaa toimintaa rakennuspaikoilla.

Nosturit:Ne varmistavat, että kuormat nostetaan ja lasketaan turvallisesti valvotulla nopeudella, estäen vaarallisia kääntymisliikkeitä.

Bulldozerit:Hydraulisen venttiilin koko määrittää terän liikkeen tarkkuuden tarkan luokitustyön kannalta.

Maatalouskoneet

Traktorit:Virtaushallintaventtiilit Hallitse Optimaalisen kenttätyön toteuttamisnopeutta kyntämisestä sadonkorjuutoimintoihin.

Harvestijat:Ne koordinoivat useita toimintoja, kuten leikkaamista, puimista ja puhdistamista nykyaikaisissa maatalouslaitteissa.

Materiaalin käsittely ja logistiikka

Haarukkat:Tarkka hydraulinen piirivirtaushallinta hallitsee nosto- ja kallistusnopeuksia turvallisen kuormituksen käsittelyyn varastoissa.

Kuljetinjärjestelmät:Ne säätelevät hihnanopeuksia jakelukeskuksissa tehokkaan materiaalin kuljettamiseksi.

Lataus telakoista:Hydrauliset tasot käyttävät virtauksen hallintaa kuorma -autojen lastaustoimenpiteisiin.

Kuinka valita oikea hydraulinen virtauksen ohjausventtiili

Avaintekijät harkittavat tekijöitä

Kello 1. Virtausalueen vaatimukset

Mikä on vähimmäisvirtatarve?
Mikä on maksimaalinen virtaustarpeesi?
Tarvitsetko tarkan hallinnan vai vain perussääntelyn?

2. paine -luokitus

Mikä on järjestelmäsi suurin paine?
Vaihtelevatko paineet huomattavasti?
Tarvitsetko paineenkorvausta?

3. Nesteen ominaisuudet

Millaista hydraulista nestettä käytät?
Mikä on käyttölämpötila -alue?
Onko neste syövyttävä vai hankaa?

4. Tarkkuusvaatimukset

Tarvitsetko tarkan nopeudenhallinnan hydraulisessa piirisuunnittelussa?
Voitko sietää jonkin verran virtauksen vaihtelua teollisissa hydraulijärjestelmissä?
Onko johdonmukainen suorituskyky kriittinen sovelluksellesi?

5. Ympäristöolosuhteet

Sisä- tai ulkoasennusvaatimukset?
Lämpötilan äärimmäisyydet, jotka vaikuttavat hydraulisen venttiilin mitoitukseen?
Integraatio olemassa olevien hydraulisten piirivirtausjärjestelmien kanssa?

Oikeat hydraulisen venttiilin mitoitusohjeet

Kultainen sääntö:Koko venttiili, joten se toimii 20–80% avoimesti normaalille virtausalueellesi teollisuus hydraulijärjestelmissä.

Ylisuuret venttiilit:Luo hallintavaikeuksia, samanlaisia kuin yrittää kirjoittaa suurella siveltimellä - mahdollinen, mutta epätarkka.

Alamittaiset venttiilit:Rajoita järjestelmän suorituskyky, kuten yrittäminen täyttää uima -allas juoma oljen läpi - riittämätön virtauskyky.

Ylläpito ja vianetsintä

Yleiset ongelmat ja ratkaisut

Ongelma: Virheellinen tai nykiminen liike

Todennäköinen syy: saastunut neste tai sisäinen kuluminen hydraulisissa piirikomponenteissa

Ratkaisu: Tarkista nesteen puhtaus, vaihda suodattimet, tarkista venttiilin sisäiset kulutuskuviot

Ongelma: vähentynyt virtaus ajan myötä

Todennäköinen syy: Venttiilin kuluminen tai saastumisen kertyminen, joka vaikuttaa hydrauliseen piirin virtauksen ohjaukseen

Ratkaisu: Puhdista tai rakentaa venttiili, paranna suodatusjärjestelmää, tarkista ylävirran komponentit

Ongelma: Järjestelmän ylikuumeneminen

Todennäköinen syy: Liialliset hadistushäviöt hydraulisen venttiilin koon muodossa

Ratkaisu: Varmista venttiilin mitoituslaskelmat, harkitse ohitustyyppistä venttiiliä, paranna lämmön hajoamista

Ongelma: meluisa toiminta teollisissa hydraulijärjestelmissä

Todennäköinen syy: kavitaatio tai ilmankiinnitys järjestelmässä

Ratkaisu: Tarkista vuodot, varmista asianmukaiset nestetasot, tarkista imulinjan koon mukaan

Ylläpito parhaat käytännöt

Pidä hydrauliset järjestelmät puhtaina:Ylläpitää asianmukaista nesteen puhtausastetta

Käytä sopivaa suodatusta hydrauliseen piirisuunnitteluun
Vaihda nestettä valmistajan eritelmien mukaan
Tarkkaile kontaminaatiolähteitä teollisissa hydraulijärjestelmissä

Säännöllinen järjestelmätarkastus:Etsi merkkejä kulumisesta tai suorituskyvyn heikkenemisestä

Tarkista ulkoiset vuodot hydraulisissa piirin virtauksen ohjauskomponenteissa
Seuraa suorituskyvyn muutoksia ajan myötä
Kuuntele epätavallisia ääniä toiminnan aikana

Ennaltaehkäisevät huolto -ohjelmat:Ennakoiva lähestymistapa järjestelmän luotettavuuteen

Noudata valmistajan huoltoaikatauluja hydraulisen venttiilin mitoitukselle
Ylläpitää kriittisten varaosien varastoa
Junaoperaattorit asianmukaisilla järjestelmän toimintamenettelyillä

Hydraulisen virtauksen ohjausventtiilien tulevaisuus

Älykäs teknologian integraatio

Nykyaikaiset hydrauliset järjestelmät ovat tulossa älykkäämpiin:

Sisäänrakennetut anturit:Reaaliaikainen virtaus ja paineen seuranta
Digitaaliset ohjaimet:Tietokoneohjattu venttiilin toiminta
Ennustava huolto:Järjestelmät, jotka varoittavat ennen epäonnistumisia

Energiatehokkuuskeskeisyys

Uudet venttiilimallit korostavat:

Alhaisemmat painehäviöt:Energiajätteen vähentäminen
Muuttuvan nopeusasemat:Pumpun tuotanton vastaava kysyntä
Lämmön talteenotto:Tuhlaa lämmön tuottavasti

Miniatyrisointi ja integraatio

Trendit kohti:

Kompaktit mallit:Pienemmät venttiilit, joilla on sama suorituskyky
Integroidut järjestelmät:Yhdistämällä useita toimintoja yhdessä yksikössä
Modulaariset lähestymistavat:Helppo räätälöinti ja laajennus

Johtopäätös: Oikean valinnan tekeminen sovelluksellesi

Hydraulisen virtauksen ohjausventtiilit ovat välttämättömiä komponentteja, jotka määrittävät, kuinka hyvin teolliset hydraulijärjestelmät toimivat. Tarvitsetko yksinkertaista, kustannustehokasta virtauksen hallintaa tai tarkkaa, tietokonekontrolloitua toimintaa, asianmukaisen hydraulisen venttiilin koon ja valinnan ymmärtäminen varmistaa järjestelmän optimaalisen suorituskyvyn.

Tärkeimmät takeet:

Aloita virtaus- ja painevaatimusten perusteellisella analyysillä
Harkitse paineen kompensointia muuttuvien kuormitussovellusten johdonmukaisesta suorituskyvystä
Varmista asianmukainen hydraulisen venttiilin mitoitus - tasapainossa minimi- ja maksimaalisen virtauksen välillä
Pidä puhtaan hydraulisen piirin virtauksen ohjaus luotettavan pitkäaikaisen toiminnan saavuttamiseksi
Suunnitelma tulevan laajennus- ja teknologian integrointitarpeisiin

Ammatillinen suositus:Optimaalinen venttiilin valinta tasapainottaa suorituskykyvaatimuksia, kokonaiskustannuksia ja pitkäaikaista luotettavuutta. Monimutkaisissa sovelluksissa tai kriittisissä järjestelmissä kokeneiden hydraulin insinöörien kuuleminen voi auttaa varmistamaan hydraulisen piirin suunnittelun ja komponenttien valinnan, joka täyttää sekä nykyiset että tulevat toimintavaatimukset.
