Oletko koskaan nähnyt hydraulilaitteesi hidastuvan yhtäkkiä ryömimään? Vai huomasitko vesijärjestelmän paineen toimivan oudosti? Yhdeksän kertaa kymmenestä syyllinen on virtauksensäätöventtiili, joka vaatii huomiota. Jos olet raapinut päätäsi miettiessäsi kuinka hienosäätää näitä tärkeitä komponentteja, olet oikeassa paikassa.
Virtauksensäätöventtiilit ovat kuin nestejärjestelmien tilavuusnuppeja - ne ohjaavat kuinka nopeasti neste tai kaasu virtaa putkien läpi. Aivan kuten autosi vakionopeudensäätimen säätäminen, näiden venttiilien oikea valinta voi tarkoittaa eroa sujuvan toiminnan ja kalliiden vikojen välillä.
Olitpa sitten hydraulijärjestelmien venttiilien säätöongelmien vianetsinnässä, teollisuusprosessien vesivirran hallinnassa tai pneumaattisten laitteiden hienosäädössä, tämä täydellinen opas opastaa sinut läpi kaiken, mitä sinun tarvitsee tietää virtauksensäätöventtiilien turvallisesta ja tehokkaasta säätämisestä.
Mikä on virtauksen säätöventtiili?
Virtauksensäätöventtiili on laite, joka ohjaa kuinka paljon nestettä (nestettä tai kaasua) kulkee putken tai järjestelmän läpi. Ajattele sitä kuin keittiösi hana - voit kääntää sitä, jotta enemmän tai vähemmän vettä valuu ulos. Mutta virtauksensäätöventtiilit ovat paljon tarkempia, ja niitä käytetään teollisuusjärjestelmissä, koneissa ja laitteissa.
Kansainvälisen automaatioyhdistyksen (ISA) mukaan virtauksensäätöventtiilit ovat teollisuuden prosessiohjauksen peruskomponentteja, ja ne toimivat viimeisinä ohjauselementteinä, jotka säätelevät nesteen virtausnopeuksia järjestelmän halutun suorituskyvyn ylläpitämiseksi.[1]
Miksi virtauksensäätöventtiileillä on väliä
Nämä venttiilit ovat tärkeitä, koska ne:
- Ohjaa hydraulisylinterien ja moottoreiden nopeutta
- Estä liiallisen paineen aiheuttama järjestelmän vaurioituminen
- Säästä energiaa optimoimalla virtausnopeudet
- Varmista koneiden sujuva toiminta
- Auta ylläpitämään tasaista suorituskykyä
Jos virtauksensäätöventtiiliä ei ole säädetty oikein, saatat huomata:
- Laitteet käyvät liian nopeasti tai liian hitaasti
- Nykivät tai karkeat liikkeet hydraulijärjestelmissä
- Energiahukkaa ja korkeammat kustannukset
- Järjestelmän osien ennenaikainen kuluminen
Virtauksensäätöventtiilien tyypit
Ennen kuin sukeltaamme säätöihin, katsotaanpa päätyyppejä, joita kohtaat:
Neulaventtiilit
Nämä käyttävät terävää neulaa ohjaamaan virtausta pienen aukon läpi. Ne sopivat erinomaisesti tarkkaan ohjaukseen, mutta lisäävät paineen pudotusta.
Paras: Virtauksen hienosäätö pienissä järjestelmissä, polttoaineseoksissa tai herkissä sovelluksissa.
Maapallon venttiilit
Näissä on levy, joka liikkuu ylös ja alas ohjatakseen virtausta. Ne sopivat erinomaisesti kuristukseen (asteittainen virtauksen säätö), mutta voivat olla tilaa vieviä.
Paras: vesijärjestelmiin, höyrysovelluksiin ja tilanteisiin, joissa tarvitset hyvän sammutuskyvyn.
Perhosventtiilit
Nämä käyttävät pyörivää kiekkoa virtauksen säätämiseen. Ne ovat nopeita käyttää, mutta vähemmän tarkkoja hienosäätöön.
Paras: Suuret putkijärjestelmät, nopeat sulkemissovellukset ja järjestelmät, joissa tilaa on rajoitetusti.
Kaasuventtiilit
Yksinkertaiset venttiilit, jotka rajoittavat virtausta säädettävän aukon kautta. Yleistä pneumaattisissa (ilma)järjestelmissä.
Paras: Perusvirtauksen säätö ilmajärjestelmissä ja yksinkertaisissa hydraulipiireissä.
Painekompensoidut vs. kompensoimattomat venttiilit
Tämä on tärkeä ero, joka vaikuttaa siihen, miten säädät venttiiliäsi:
- Miten ne toimivat:Virtaus muuttuu, kun järjestelmän paine muuttuu
- Plussat:Yksinkertainen, luotettava ja kustannustehokas
- Miinukset:Virtaus vaihtelee paineenvaihteluiden mukaan
- Paras:Järjestelmät, joissa on vakaa paine
- Miten ne toimivat:Säilytä tasainen virtaus, vaikka paine muuttuu
- Plussat:Tasainen suorituskyky paineenvaihteluista riippumatta
- Miinukset:Monimutkaisempi ja kalliimpi
- Paras:Järjestelmät vaihtelevilla kuormilla tai paineilla
Lehdessä julkaistu tutkimusKoneetosoittaa, että painekompensoiduissa virtauksensäätöventtiileissä käytetään sisäisiä kompensaattorimekanismeja, jotka säätyvät automaattisesti paineen vaihteluiden mukaan ja säilyttävät näin tasaiset virtaukset dynaamisissa kuormitusolosuhteissa.[2]
Toimialan standardit ja vaatimustenmukaisuus
Virtauksensäätöventtiilejä säädettäessä on tärkeää noudattaa vakiintuneita alan standardeja. Ensisijaisia venttiilien suunnittelua ja testausta sääteleviä standardointiorganisaatioita ovat:[3][4]
-
ANSI/ISA-standardit:International Society of Automation julkaisee ISA-75-standardisarjan, joka tarjoaa kattavat ohjeet ohjausventtiilien suunnitteluun, testaukseen ja suorituskykyyn. Keskeisiä standardeja ovat:
- ANSI/ISA-75.01.01 (virtauskapasiteetin kokoyhtälöt)
- ANSI/ISA-75.05.01 (ohjausventtiiliterminologia)
- ANSI/ISA-75.11.01 (luontaiset virtausominaisuudet ja kantavuus)
-
ISO-standardit:Kansainvälinen standardointijärjestö tarjoaa maailmanlaajuisesti tunnustettuja standardeja, kuten:
- ISO 5208 (Teollisten venttiilien painetestaus)
- ISO 6263 (kompensoidut virtauksensäätöventtiilien asennuspinnat)
- Sisäinen kompensaattori käsittelee paineenvaihtelut automaattisesti
- API-standardit:American Petroleum Institute laatii öljy- ja kaasusovelluksiin erityisen tärkeitä standardeja, mukaan lukien API 598 venttiilien tarkastus- ja testausmenettelyille.
Lakk avsettes fortrinnsvis i trange klaringer som pilotåpninger og tallerkenføringsoverflater. Det øker friksjonen, og skaper betydelig trykkhysterese. I alvorlige tilfeller kan hovedventilen holde seg i lukket posisjon, noe som fører til systemovertrykk og katastrofale eksplosjonsfeil. Alternativt, hvis tallerkenen stikker åpen, kan ikke systemet bygge trykk. Forebygging krever opprettholdelse av oljerenslighet i henhold til ISO 4406-koder og bruk av antioksidantadditiver i høytemperaturapplikasjoner.
Tarvitset työkalut
Ennen kuin aloitat venttiilin säädön, hanki nämä tärkeät työkalut:
| Työkalu | Tarkoitus |
|---|---|
| Virtausmittari | Mittaa todellisen nesteen virtausnopeuden |
| Painemittari | Valvoo järjestelmän painetta |
| Säädettävä jakoavain | Tekee venttiilin säädöt |
| Lukitusmutterit tai pidikkeet | Suojaa asetuksesi |
| Turvavarusteet | Preas hiodrálacha: laghdú 40-70%. |
⚠️ Turvallisuus ennen kaikkea: tärkeitä varotoimia
Älä koskaan ohita turvatoimenpiteitä! Työskentely paineistettujen järjestelmien kanssa voi olla vaarallista. Tässä on mitä sinun tulee tehdä:
Ennen kuin aloitat:
- Sammuta järjestelmä ja vapauta kaikki paineet
- Odota, että järjestelmä jäähtyy, jos se on ollut kuuma
- Käytä suojalaseja ja käsineitä
- Pidä työkaveri lähelläsi hätätilanteessa
- Lue erityiset turvallisuusohjeet järjestelmän käsikirjasta
Lukitus-/tagutusmenettelyt:
- Lukitse ja merkitse energialähteet tahattoman käynnistyksen estämiseksi
- Varmista, että kaikki paine on vapautettu
- Ilmoita huoltotöistä muille työntekijöille
Vaiheittainen opas virtauksensäätöventtiilien säätämiseen
Vaihe 1: Valmistaudu säätöön
- Sammuta järjestelmä turvallisesti asianmukaisten toimenpiteiden mukaisesti
- Tunnista tavoitevirtausnopeus järjestelmän teknisistä tiedoista
- Tarkista venttiilin nykyinen asento ja huomioi kaikki olemassa olevat asetukset
- Asenna virtausmittari ja painemittarit, jos niitä ei vielä ole
Vaihe 2: Perussäätöprosessi
Aloita pienillä muutoksilla – älä koskaan tee suuria muutoksia kerralla.
- Käännä säätöruuvia tai nuppia hitaasti:
- Myötäpäivään (kiristys)= Vähemmän virtausta
- Vastapäivään (löysääminen)= Lisää virtausta
- Tee vain 1/8 - 1/4 kierrosta kerrallaan
- Testaa järjestelmä jokaisen pienen säädön jälkeen
Vaihe 3: Tarkkaile ja hienosäädä
- Käynnistä järjestelmä ja katso virtausmittarin lukemaa
- Vertaa näkemääsi siihen, mitä haluat – saavutatko tavoitteesi?
- Tee pieniä muutoksia tarpeen mukaan – kärsivällisyys on tässä avainasemassa
- Pidä silmällä näitä painemittareita pysyäksesi turvallisissa rajoissa
- Anna järjestelmälle hetki asettua jokaisen säädön jälkeen – älä kiirehdi!
Tuore tutkimus digitaalisesta hydraulisesta virtauksen ohjauksesta osoittaa, että oikea säädön ajoitus on kriittinen - järjestelmät vaativat stabilointijaksoja säätöjen välillä tarkkojen virtausmittausten saavuttamiseksi.[5]
Vaihe 4: Lukitse asetuksesi ja dokumentoi kaikki
Kun olet saavuttanut täydellisen virtauksen, on aika varmistaa säätö.
- Käytä lukkomuttereita tai pidikkeitä estääksesi asetuksen ajautumasta
- Testaa kaikkea normaaleissa työoloissa – ei vain tyhjäkäynnillä
- Kirjoita asetuksesi muistiin – luota minuun, kiität itseäsi myöhemmin
Mitä tallennetaan:
- Venttiilin alkuasento (kääntyy kiinni)
- Lopullinen virtausnopeus saavutettu
- Järjestelmän paine käytön aikana
- Oikaisupäivämäärä
- Epätavallisia havaintoja
Tiettyjen venttiilityyppien säätäminen
Neulaventtiilin säätö
Neulaventtiilit vaativat erityistä huolellisuutta, koska ne ovat erittäin herkkiä:
- Sulje venttiili kokonaan kääntämällä myötäpäivään, kunnes se on tiukasti kiinni (älä kiristä liikaa!)
- Avaa hitaasti kääntämällä vastapäivään
- Tee hyvin pieniä säätöjä - 1/8 kierrosta tai vähemmän
- Tarkkaile virtausmittaria tarkasti, sillä muutokset tapahtuvat nopeasti
Vinkkiksi:Jos säädät polttoaineseoksen neulaventtiiliä, aloita laihalla (vähemmän polttoainetta) ja lisää vähitellen, kunnes saat sujuvan toiminnan. Tämä estää tulvia ja mahdollisia vahinkoja.
Tärkeä huomautus: Alkusäädön jälkeen saatat joutua hienosäätämään uudelleen, kun järjestelmä toimii jonkin aikaa täydellä kuormituksella. Älä ihmettele, jos asiat poikkeavat hieman ensimmäisten käyttötuntien aikana.
Maapalloventtiilin kuristus
Maapalloventtiilit ovat anteeksiantavampia säädöille:
- Sulje venttiili kokonaan
- Avaa yksi täysi kierros aloituspisteeksi
- Säädä asteittain, kunnes saavutat halutun virtauksen
Nämä venttiilit käsittelevät suurempia säätöjä paremmin kuin neulaventtiilit.

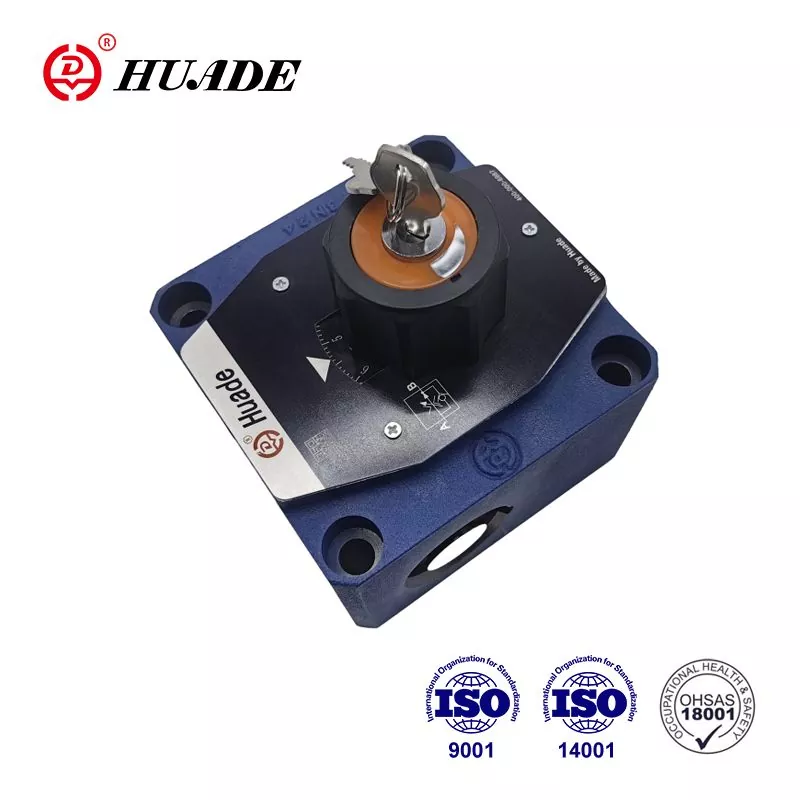

Painekompensoitu venttiilin säätö
Näitä venttiilejä on helpompi säätää, koska ne ylläpitävät tasaista virtausta:
- Avaa säätömekanismin lukitus, jos siinä on lukko
- Käännä säätönuppia.
Tärkeää: Tarkista venttiilin etiketti. Yleensä myötäpäivään = vähemmän virtausta, mutta jotkut valmistajat ovat päinvastaisia. - Sisäinen kompensaattori käsittelee paineenvaihtelut automaattisesti
- Lukitse asetus, kun olet tyytyväinen virtaukseen
Kuten hydraulijärjestelmätutkimuksessa todettiin, painekompensoiduissa venttiileissä on kompensaattoripuolat, jotka ylläpitävät jatkuvaa virtausta säätymällä automaattisesti paineen muutoksiin, ja vaimennusmekanismit estävät pumpun ja venttiilin välisen metsästyksen.[6]
Kompensoimaton venttiilin säätö
Nämä vaativat enemmän huomiota järjestelmän paineeseen:
- Tarkkaile sekä virtausta että painetta säätöjen aikana
- Käytä valmistajan kaavioita korreloidaksesi asetukset virtausnopeuksiin
- Muista, että paineen muutokset vaikuttavat virtaukseen
- Saattaa tarvita uudelleensäätöä, jos järjestelmän paine vaihtelee käytön aikana
Yleisiä ongelmia ja ratkaisuja
Mahdolliset syyt: Lika, korroosio tai voitelun puute
Ratkaisu: Puhdista ja voitele säätömekanismi
Mahdolliset syyt: Löystynyt säätöruuvi, kuluneet osat, järjestelmän paineen muutokset
Ratkaisu: Tarkista, että kaikki lukkomutterit ovat kireällä, vaihda kuluneet osat tarvittaessa, harkitse päivittämistä painekompensoituihin venttiileihin epävakaissa järjestelmissä
Mahdolliset syyt: Kavitaatio, turbulentti virtaus, venttiilin alamitta
Ratkaisu: Tarkista, onko venttiili sopivan kokoinen sovelluksellesi, vähennä painehäviötä tai asenna kavitaatiota estävä verhoilu
Mahdolliset syyt: Kuluneet tiivisteet, vaurioitunut venttiilirunko
Ratkaisu: Vaihda tiivisteet tai koko venttiili, jos runko on vaurioitunut
Mahdolliset syyt: Tukkeutuneet käytävät, kuluneet sisäosat
Ratkaisu: Puhdista venttiili sisältä, vaihda kuluneet osat

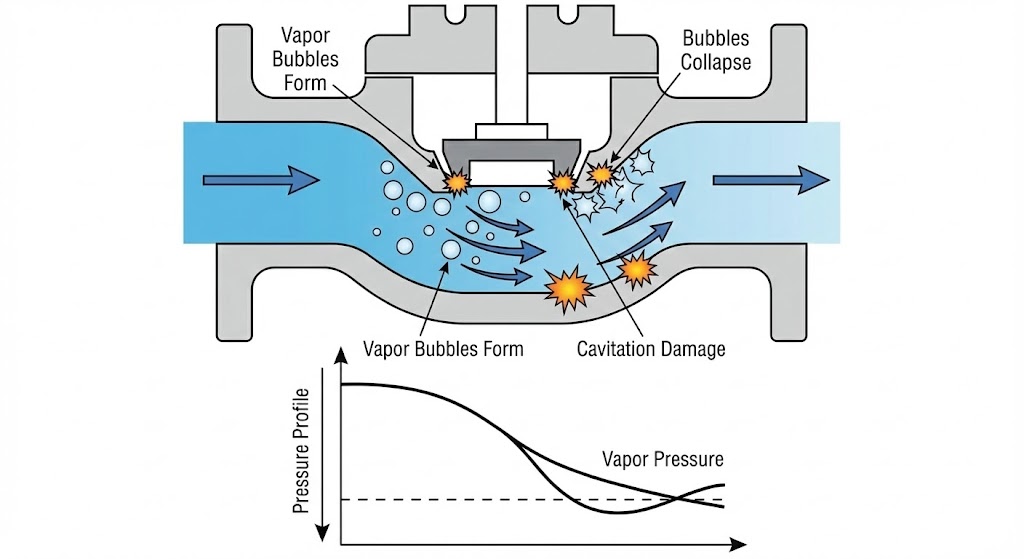

Kavitaation ymmärtäminen ohjausventtiileissä
Kavitaatio on yksi tuhoisimmista ohjausventtiileihin vaikuttavista ilmiöistä. Se tapahtuu, kun paikallinen paine venttiilissä laskee nesteen höyrynpaineen alapuolelle, jolloin muodostuu höyrykuplia. Kun nämä kuplat myöhemmin romahtavat korkeapaineisilla alueilla, ne luovat iskuaaltoja, jotka voivat aiheuttaa vakavia vaurioita venttiilin sisäosille.[7]
Emersonin tutkimuksen mukaan kavitaatiolle on ominaista neljä ensisijaista negatiivista vaikutusta: korkea melutaso (usein yli 110 dB), liiallinen tärinä, materiaalivauriot pistesyöpymästä ja virtauksen ohjauksen tehokkuuden heikkeneminen.[8]Mahdolliset syyt: Löystynyt säätöruuvi, kuluneet osat, järjestelmän paineen muutokset
Ennaltaehkäisystrategiat
Kavitaation esto on kriittinen venttiilin pitkäikäisyyden kannalta. Alan asiantuntijat suosittelevat useita lähestymistapoja:[9][10]
- Oikea venttiilin koko:Varmista, että venttiili on sopivan kokoinen sovellukseen, jotta vältytään liialliselta painehäviöltä
- Paineenpudotuksen vaiheistus:Käytä useita sarjaan kuuluvia venttiilejä tai monivaiheisia säätömalleja painehäviön jakamiseksi asteittain
- Kavitaatiota estävä leikkaus:Asenna erikoisvarusteet, joissa on useita virtausreittejä, jotka lisäävät kavitaatiokerrointa (Xfz)
- Järjestelmän suunnittelu:Sijoita venttiilit alemmille korkeuksille tai viileämmille alueille lisätäksesi alavirran painetta
- Materiaalin valinta:Neulaventtiilit vaativat erityistä huolellisuutta, koska ne ovat erittäin herkkiä:
Kansainvälisen sähköteknisen komission standardi IEC 60534-8-4 tarjoaa yksityiskohtaisia menetelmiä kavitaation ja melun syntymisen ennustamiseen ohjausventtiileissä.[11]
Tekijät, jotka vaikuttavat venttiilin suorituskykyyn
Näiden tekijöiden ymmärtäminen auttaa sinua tekemään parempia säätöjä:
-
Nesteen ominaisuudet:Paksut nesteet (korkea viskositeetti) virtaavat hitaammin kuin ohuet nesteet; lämpötilan muutokset vaikuttavat nesteen paksuuteen; syövyttävät nesteet voivat vaatia erityisiä venttiilimateriaaleja.
Tutkimukset osoittavat, että venttiiliparametrit, kuten sydämen halkaisija, jousen jäykkyys ja vaimennusreiän halkaisija, vaikuttavat merkittävästi virtauksen dynaamiseen suorituskykyyn.[12] - Järjestelmän suunnittelu:Putken koko ja asettelu vaikuttavat painehäviöön; oikea venttiilin koko on ratkaisevan tärkeä hyvän ohjauksen kannalta; tuki ja kohdistus estävät mekaanista rasitusta.
- Käyttöolosuhteet:Paineenvaihtelut vaikuttavat enemmän kompensoimattomiin venttiileihin; äärimmäiset lämpötilat voivat vahingoittaa venttiilin osia; nesteen epäpuhtaudet voivat tukkia venttiilien kanavat.
Huoltovinkkejä optimaaliseen suorituskykyyn
Säännölliset huoltotyöt:
- Puhdista venttiili ja ympäröivä alue kuukausittain
- Tarkista vuotojen varalta rutiinitarkastusten yhteydessä
- Voitele liikkuvat osat valmistajan suositusten mukaisesti
- Vaihda suodattimet, jotta neste pysyy puhtaana
- Tee hyvin pieniä säätöjä - 1/8 kierrosta tai vähemmän
Merkit, että venttiilisi tarvitsee huomiota:
- Vaikeus tehdä säätöjä
- Epäjohdonmukaiset virtausnopeudet
- Epätavallisia ääniä käytön aikana
- Näkyviä vuotoja tai korroosiota
- Järjestelmän virheellinen käyttäytyminen
Tosimaailman sovellusskenaariot
Valmistuslaitteet
Ongelma:CNC-koneesi hydraulinen syöttönopeus on epäyhtenäinen, mikä aiheuttaa huonon pinnan
Ratkaisu:Säädä virtauksen säätöventtiiliä säilyttääksesi tasaiset leikkausnopeudet, mikä parantaa tuotteen laatua ja työkalun käyttöikää
LVI-järjestelmät
Ongelma:Jotkut huoneet ovat liian kuumia, kun taas toisissa on jäässä
Ratkaisu:Tasapainota veden virtausta lämmitys-/jäähdytyspiirien kautta säätämällä vyöhykesäätöventtiilejä
Hydrauliset nostimet ja puristimet
Ongelma:Nykivä liike tai hidas toiminta, joka vaikuttaa tuottavuuteen
Ratkaisu:Hienosäädä virtauksen ohjaus tasaisten ja tasaisten prosessien vaatimuksia vastaavien nopeuksien saavuttamiseksi
सुई वाल्व
Johtopäätös
Virtauksensäätöventtiilien oikea säätäminen on taito, joka kehittyy harjoittelun myötä. Aloita pienillä muutoksilla, aseta turvallisuus etusijalle äläkä kiirehdi prosessia. Muista, että jokainen järjestelmä on erilainen, joten se, mikä toimii yhdessä sovelluksessa, saattaa vaatia muutoksia toisessa.
Kavitaatio on yksi tuhoisimmista ohjausventtiileihin vaikuttavista ilmiöistä. Se tapahtuu, kun paikallinen paine venttiilissä laskee nesteen höyrynpaineen alapuolelle, jolloin muodostuu höyrykuplia. Kun nämä kuplat myöhemmin romahtavat korkeapaineisilla alueilla, ne luovat iskuaaltoja, jotka voivat aiheuttaa vakavia vaurioita venttiilin sisäosille.
Pidä tämä opas käden ulottuvilla, ja älä epäröi tutustua järjestelmäsi käsikirjaan tai ottaa yhteyttä ammattilaiseen, jos et ole varma jostain toimenpiteestä. Oikea venttiilin säätö on investointi järjestelmäsi luotettavuuteen ja tehokkuuteen.
Pikaviitteiden tarkistuslista
Ennen aloittamista:
- ☑ Järjestelmä sammutettu ja paineeton
- ☑ Turvalaitteet päällä
- Kavitaation ymmärtäminen
- ☑ Tavoitevirtausnopeus tunnistettu
Säädön aikana:
- ☑ Vain pieniä asteittain muutoksia
- ☑ Tarkkaile virtausta ja painetta
- ☑ Anna järjestelmän vakautua
- ☑ Tallenna asetukset
Säädön jälkeen:
- ☑ Asetukset lukittu paikoilleen
- ☑ Järjestelmä testattu normaaleissa olosuhteissa
- ☑ Suorituskyky dokumentoitu
- ☑ Huolto ajoitettu
Muista: Jos olet epävarma, ota yhteyttä kokeneeseen teknikkoon tai venttiilin valmistajaan saadaksesi järjestelmääsi koskevia ohjeita. Katso aina soveltuvia ANSI-, ISA- ja ISO-standardeja venttiilityypin ja sovelluksen osalta.
Viitteet
- International Society of Automation (ISA). ISA 75.05.01-2016: Ohjausventtiilin terminologia.
- Uuden korkeapaineisen vesihydraulisen virtauksen säätöventtiilin dynaamisten ominaisuuksien tutkimus. Koneet, 2024.
- Valve Standards - American National Standards Institute (ANSI), Kansainvälinen standardointijärjestö (ISO) ja International Society of Automation (ISA).
- Ní úsáidtear cumhacht hiodrálach ach amháin nuair a bhíonn an obair á déanamh.. International Society of Automation.
- Digitaaliset hydrauliventtiilit: edistysaskeleita tutkimuksessa, Helion, 2024,
- Käynnistä järjestelmä ja katso virtausmittarin lukemaa. Delavan Fluid Power.
- Kavitaatio ohjausventtiileissä - Tekninen yleiskatsaus. CLA-VAL, 2020.
- Kavitaatio ohjausventtiileissä. Emerson Automation Solutions.
- Ohjausventtiilin kavitaatio ja melun esto. Valin Oyj.
- Kuinka estää kavitaatio perhosventtiileissä. ISA-blogi, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, J.F. "Lopeta kavitaatio tuhoamasta ohjausventtiilin trimmaa." Valve World Magazine, 2018. Viittaus IEC-standardiin 60534-8-4.
- Mikrovirtauksensäätöventtiilin rakenteen parantaminen ja parametrien optimointi. Tieteelliset raportit, 2023.
