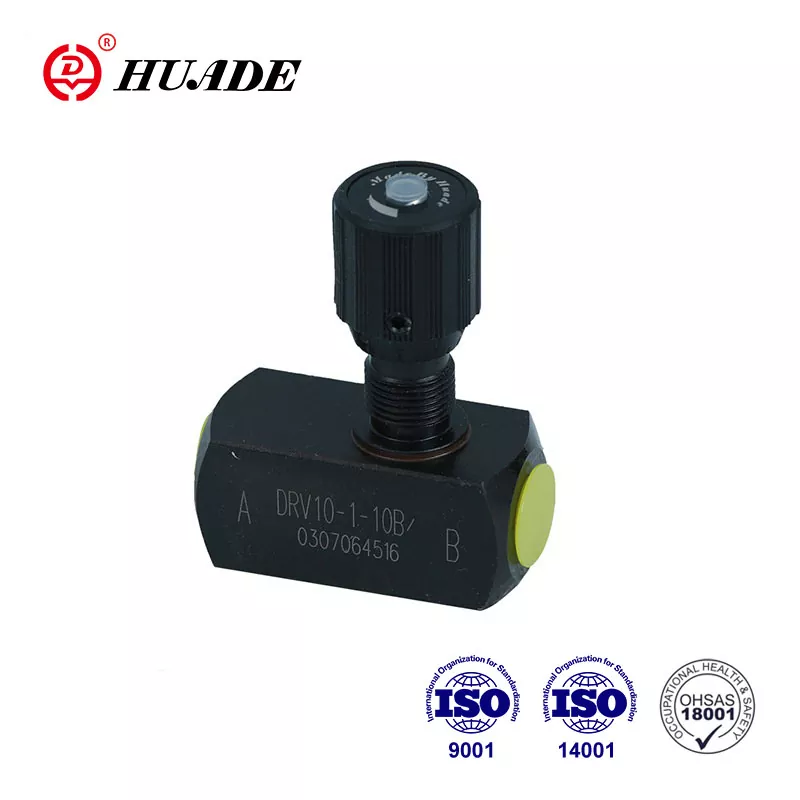

Kaasun tarkistusventtiili DRV

Venttiilien tyyppinen DRV on kaasu-/takaiskuventtiili. Tällä venttiilillä on yksinkertainen rakenne ja sitä käytetään laajasti. Kahden pitkäaikaisen yhteistyön ansiosta Rexrothin kanssa HUADE®-hydrauliset kaasuventtiilit voivat vastata samanlaisten tuotteiden laatua kansainvälisistä tuotemerkeistä. Ne ovat edullinen vaihtoehto näiden ensimmäisen tason tuotemerkeille. Huade® on tunnettu tavaramerkki Kiinassa.

Kaasuventtiilin DRV: n tuoteparametri

Materiaali	Teräs	Messinki	Ruostumaton teräs
Enintään Sallittu käyttöpaine (MPA)	35	15	35
Tarkoitusventtiilin halkeilupaine (tyyppi DRV)	0,05 (halkeilevat paineet käytettävissä tarvittaessa)
Sujuva	Mineraaliöljy tai fosfaattiesteri
Nesteen lämpötila -alue (℃)	-30 -+80
Viskositeettialue (mm ²/s)	10 - 800
Asennusasento	valinnainen

Tuotteen ominaisuus ja kaasuventtiilin DRV: n levitys

Ominaisuudet:

▶ Kierreyhteys

▶ Sub -asennus

Sovellus:

Kaasu-/takaiskuventtiilien tyyppinen DRV palvelee tarkan öljyvirtauksen asettamista yhteen suuntaan ja vapaan paluukäyttövirtauksen sallimiseksi vastakkaiseen suuntaan.

Kaasuventtiilin DRV: n osa ja symboli

Kaasu-/takakortin DRV koostuu pohjimmiltaan kotelosta (1), säätö nuppi (2) lukituslaitteella (3). Kääntämällä säätö nuppi (2) vasemmalle, kara (4) kaasutappilla (5) nostaa virtausosan (6) maksimiin. Kääntämällä säätö nuppi (2) oikealle, kara (4) kaasutappilla (5) vähenee virtausosa (6), kunnes se on täysin suljettu ilman vuotoa. Toistuvassa asetuksessa väriasteikko (7) on karan yläpäässä (4). Värillisen kolmion (8) pinta -ala osoittaa, kuinka pitkälle venttiili on auki (mitä suurempi värillinen kolmio, sitä suurempi aukko). Virtausasetus lukitaan lukituslaitteella (3).

Kaasuventtiilin DRV: n rakenne

Kaasuventtiilin DRV: n symboli
