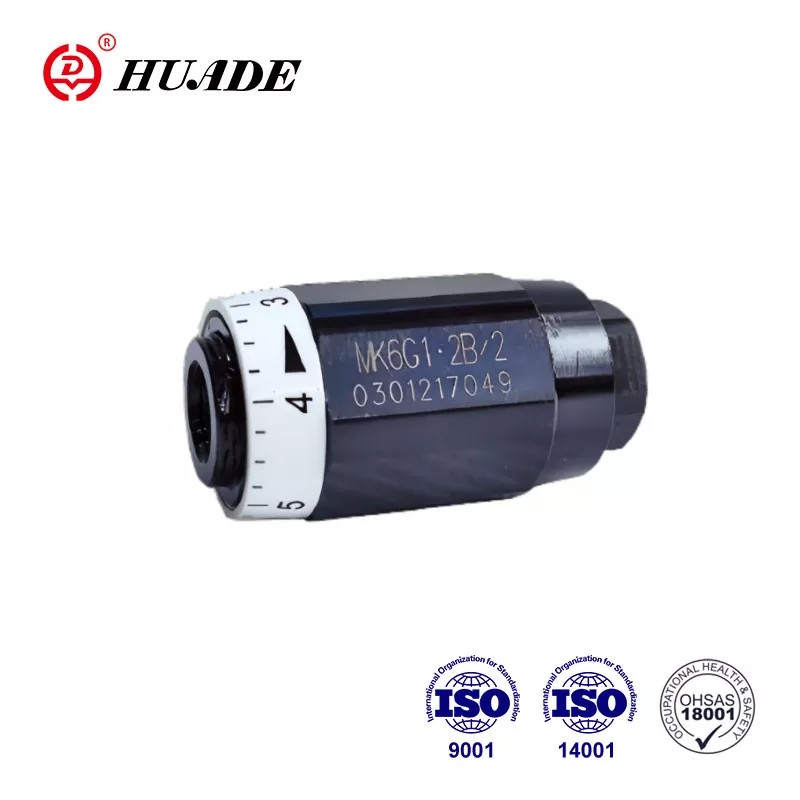

Venttiilityypit Mk ovat paineesta ja viskositeetista riippuvia kuristusläppäventtiilejä. Tämä Huade Hydraulicin valmistama venttiili on yleisimmin käytetty virtausventtiili. Huade® hydrauliset virtausventtiilit ovat houkutelleet monia kuluttajia. Huade on tunnettu tavaramerkki Kiinassa.Tehtaalla on yli 750 konetta, jotka tuodaan kaikkialta maailmasta tuotteiden laadun tiukasti valvomiseksi. MK-kaasun takaiskuventtiilien tuotepakkauksia voidaan räätälöidä esimerkiksi käyttämällä vakiopakkauksia, tyhjiöpakkauksia tai vanerilaatikoita.
|
Tekniset tiedot (näiden parametrien ulkopuolisille sovelluksille, ota yhteyttä!) |
|||||||
|
Koko |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Suurin virtaus (l/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Paine (MPa) |
31.5 asti |
||||||
|
Halkeilupaine (MPa) |
0,05 (tyyppi MK) |
||||||
|
Paine nestettä |
Mineraaliöljy tai fosfaattiesteri |
||||||
|
Viskositeettialue (mm ²/s) |
10-800 |
||||||
|
Painenesteen lämpötila-alue (℃) |
-30 - +80 |
||||||
Ominaisuudet:
▶ Soveltuu suoraan linja-asennukseen
▶ Paineesta ja viskositeetista riippuvainen
Sovellus:
Tämä venttiili on putkimainen kuristusventtiili, joka on asennettu suoraan putkilinjaan. Venttiilin kuristusportissa on aksiaalinen kolmiomainen urarakenne, ja siinä on 7 eritelmää ja kaksi liitäntäkierrettä. Kaasuventtiilin MK päätehtävä on ohjata toimilaitteen nopeutta.
Kun virtaus kulkee venttiilin läpi kuristussuunnassa, jousi ja neste painavat lautasen istukkaan, mikä estää virtauksen. Neste virtaa sivuporauksen kautta kuristuskohtaan, joka muodostuu kotelon (2) ja säädettävän holkin (1) väliin. Vastakkaisessa suunnassa nestepaine vaikuttaa lautasen pintaan nostaen sitä istuimeltaan ja antaa nesteen virrata vapaasti, ilman kuristusta, venttiilin läpi. Samalla osa rengasmaisen välyksen läpi virtaavasta nesteestä tuottaa halutun itsepuhdistuvan vaikutuksen.
MK-tyypin kaasuläppäventtiilin rakenne
Symbolit tyypin MK kaasuläpän takaiskuventtiili
