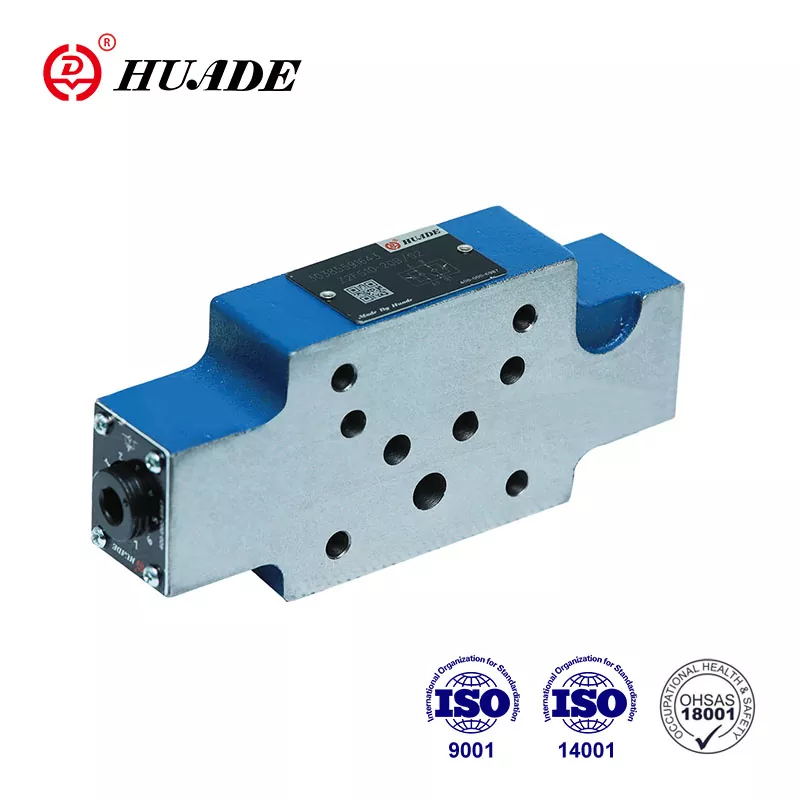

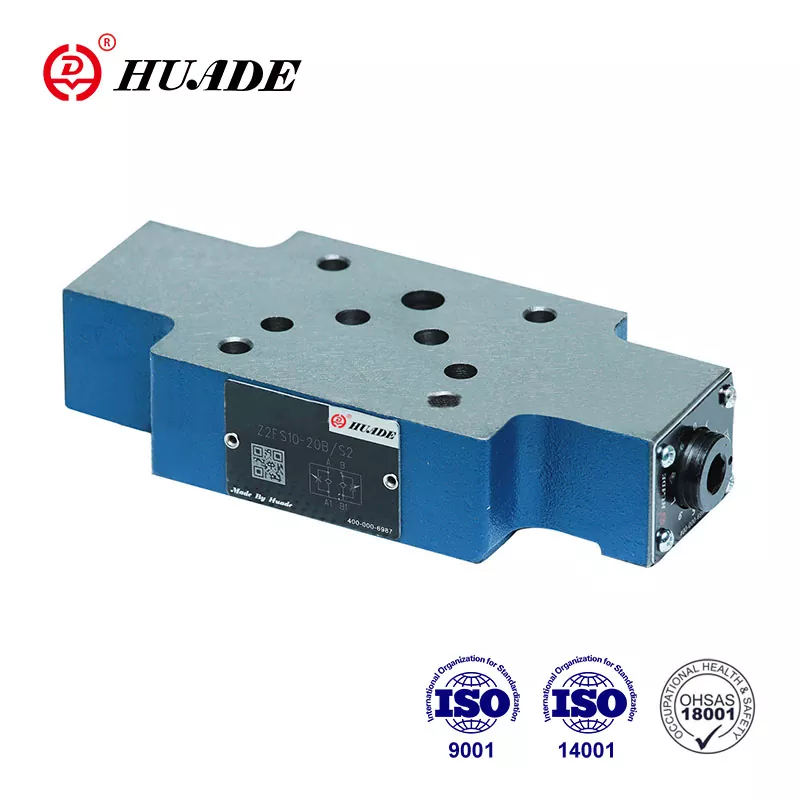

Kaksoiskaasu-/takaiskuventtiilit Z 2 FS10...20B/... ovat sandwich-levymallissa. Ne voidaan koota pystysuoraan. Rexrothin huippuluokan teknologian ansiosta Huade® Z2FS 10 voi saavuttaa suorituskyvyn, laadun ja yhteensopivuuden suhteen Rexrothin tuotteiden kanssa. Huade®-kaasuventtiilit ovat saaneet laajan markkinoiden tunnustuksen ja käyttäjien luottamuksen.
|
Koko |
10 |
|
Suurin virtaus (l/min) |
160 |
|
Suurin työpaine (MPa) |
31.5 |
|
Paine nestettä |
Mineraaliöljy (NBR-tiivisteelle) tai fosfaattiesteri (FPM-tiivisteelle) |
|
Viskositeettialue (mm ²/s) |
10-800 |
|
Nesteen lämpötila-alue (℃) |
-30 to+80 |
Ominaisuudet:
▶ Sandwich-levyrakenne
▶ Siirtokuvio standardiin DIN 24 340, alkaen A, ISO 4401 ja CETOP - RP 121H
▶ Kahden huoltoportin pää- tai pilottivirran rajoittaminen
▶ Mittarin sisään- tai ulostulon ohjaus.
Sovellus:
Kaksoiskaasusulkuventtiilejä Z2FS 10 käytetään rajoittamaan pää- tai ohjausöljyn virtausta yhdessä tai kahdessa huoltoaukossa. Kaksi symmetrisesti järjestettyä kuristus-/takaiskuventtiiliä rajoittavat virtausta (säädettävien kaasurullien avulla) yhteen suuntaan ja mahdollistavat vapaan paluuvirtauksen toiseen suuntaan. suunta.
Venttiilit tyyppi Z 2 FS10...20B/... ovat kaksoiskaasu-/takaiskuventtiilejä sandwich-levyrakenteissa.
Päävirtauksen rajoitus
Kaksoiskaasu-/takaiskuventtiili on asennettu suuntaventtiilin ja alalevyn väliin toimilaitteen nopeuden muuttamiseksi (päävirtauksen rajoitus).
Pilotin virtauksen rajoittaminen
Ohjausohjattujen suuntaventtiilien tapauksessa kaksoiskaasu-/takaiskuventtiiliä voidaan käyttää ohjauskuristimen säädönä (ohjausvirtauksen rajoitus). Tässä tapauksessa se asennetaan pääventtiilin ja ohjausventtiilin väliin.
Kaksoiskaasu-/takaiskuventtiilin rakenne, tyyppi Z 2 FS10...20B
Z 2 FS10...20B:n hydraulijärjestelmien periaate
