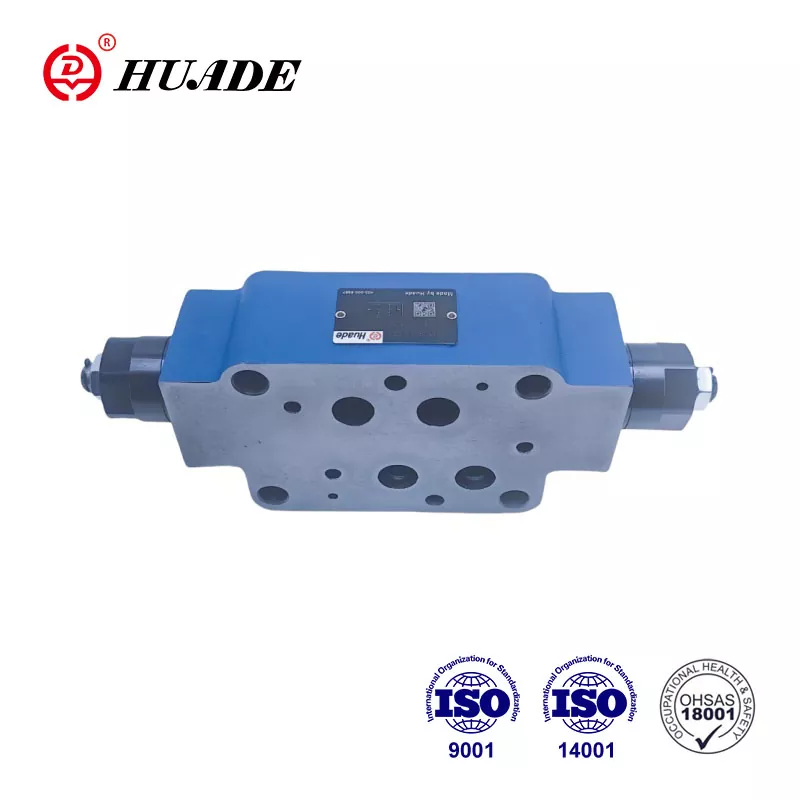

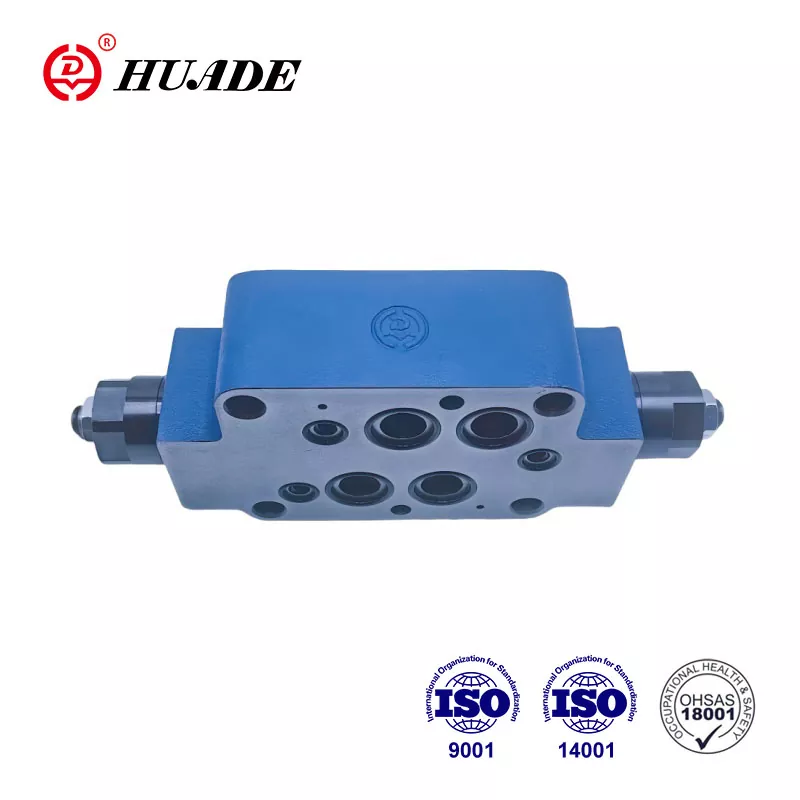

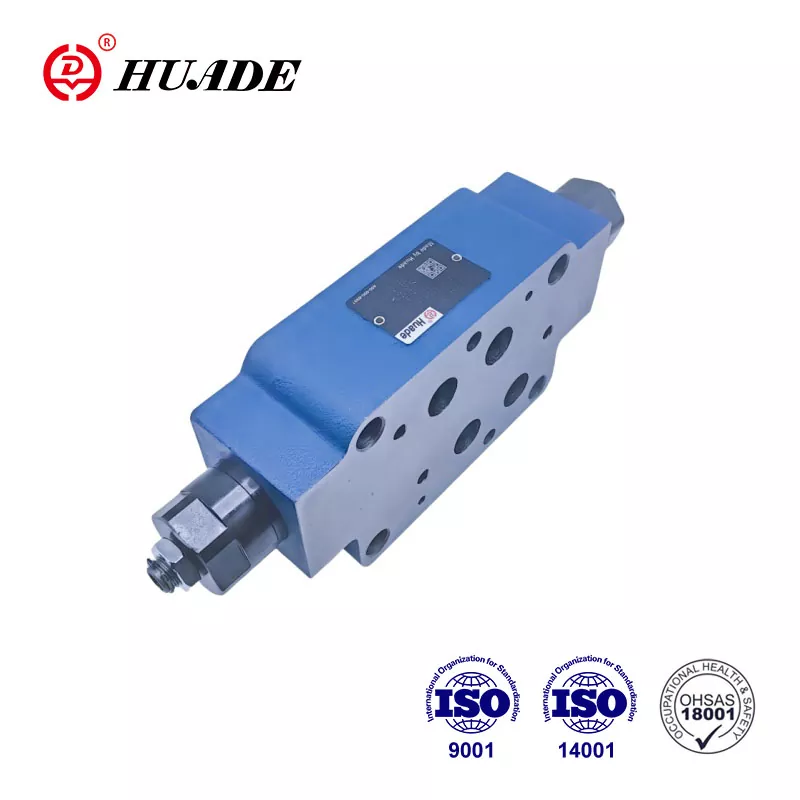

Sandwich-levyrakenne Tyypin Z 2 FS 16 venttiilit ovat kaksoiskaasu-/takaiskuventtiilejä. Tämän venttiilin tehtävänä on ohjata tulo- tai poistovirtausta. Se, että Huade® Z 2 FS 16 voi korvata Rexroth® Z2FS 16 3XB:n, johtuu pääasiassa pitkäaikaisesta yhteistyöstä Rexrothin kanssa. Tehdas valvoo tiukasti tuotteiden laatua ja kaikki kaasuläppäventtiilit täyttävät kansainväliset standardit.
|
Tekniset tiedot (näiden parametrien ulkopuolisille sovelluksille, ota yhteyttä!) |
|||
|
Koko |
6 |
16 |
22 |
|
Suurin virtaus (l/min) |
80 |
250 |
350 |
|
Suurin työpaine (MPa) |
31.5 |
35 |
|
|
Paine nestettä |
Mineraaliöljy (NBR-tiivisteelle) tai fosfaattiesteri (FPM-tiivisteelle) |
||
|
Viskositeettialue (mm ²/s) |
10-800 |
||
|
Nesteen lämpötila-alue (℃) |
-30 - +80 |
||
Ominaisuudet:
▶ Sandwich-levyrakenne
▶ Siirtokuvio standardiin DIN 24 340, alkaen A, ISO 4401 ja CETOP - RP 121H
▶ Pää- tai pilottivirtauksen rajoittaminen kahdella huoltoportilla
▶ Mittarin sisään- tai ulostulon ohjaus.
Sovellus:
Kaasuventtiilien Z 2 FS 16 avulla rajoitetaan pää- tai ohjausöljyvirtausta yhdessä tai kahdessa huoltoportissa.
Venttiilit tyyppi Z 2 FS 16 ovat kaksoiskaasu-/takaiskuventtiilejä sandwich-levyrakenteissa. Kaksi symmetrisesti sijoitettua kuristus-/takaiskuventtiiliä rajoittavat virtausta (säädettävien kuristuskelojen avulla) yhteen suuntaan ja mahdollistavat vapaan paluuvirtauksen toiseen suuntaan.
Päävirtauksen rajoitus
Kaksoiskaasu-/takaiskuventtiili on asennettu suuntaventtiilin ja alalevyn väliin toimilaitteen nopeuden muuttamiseksi (päävirtauksen rajoitus).
Pilotin virtauksen rajoittaminen
Ohjausohjattujen suuntaventtiilien tapauksessa kaksoiskaasu-/takaiskuventtiiliä voidaan käyttää ohjauskuristimen säädönä (ohjausvirtauksen rajoitus). Tässä tapauksessa se asennetaan pääventtiilin ja ohjausventtiilin väliin.
Kaksoiskaasu-/takaiskuventtiilin rakenne, tyyppi Z 2 FS 16 3XB
Hydraulijärjestelmien periaate
