Mikä on suhteellinen venttiili?

Oletko koskaan miettinyt kuinka modernit koneet Voivatko nesteet hallita niin tarkasti? Onko kyse lääketieteellisestä hengityslaitteesta tarkka happea potilaalle tai robottivarsi liikkuu uskomattoman tarkkuus, salaisuus on usein jotain nimeltään a suhteellinen venttiili.

Tunnustaen, että eri lukijoilla on huomattavasti erilaiset tietotarpeet, tämä kattava opas lähestyy suhteellisia venttiilejä neljästä erillisestä ammatillisesta näkökulmasta. Olitpa utelias aloittelija, joka yrittää ymmärtää perusteita, insinööriä, joka etsii teknisiä eritelmiä, hankintaammattilaisia, jotka arvioivat toimittajia tai alan tarkkailijaa, joka seuraa uusimpia suuntauksia, olemme räätälöineet sisältömme erityisesti roolisi ja vaatimusten suhteen.

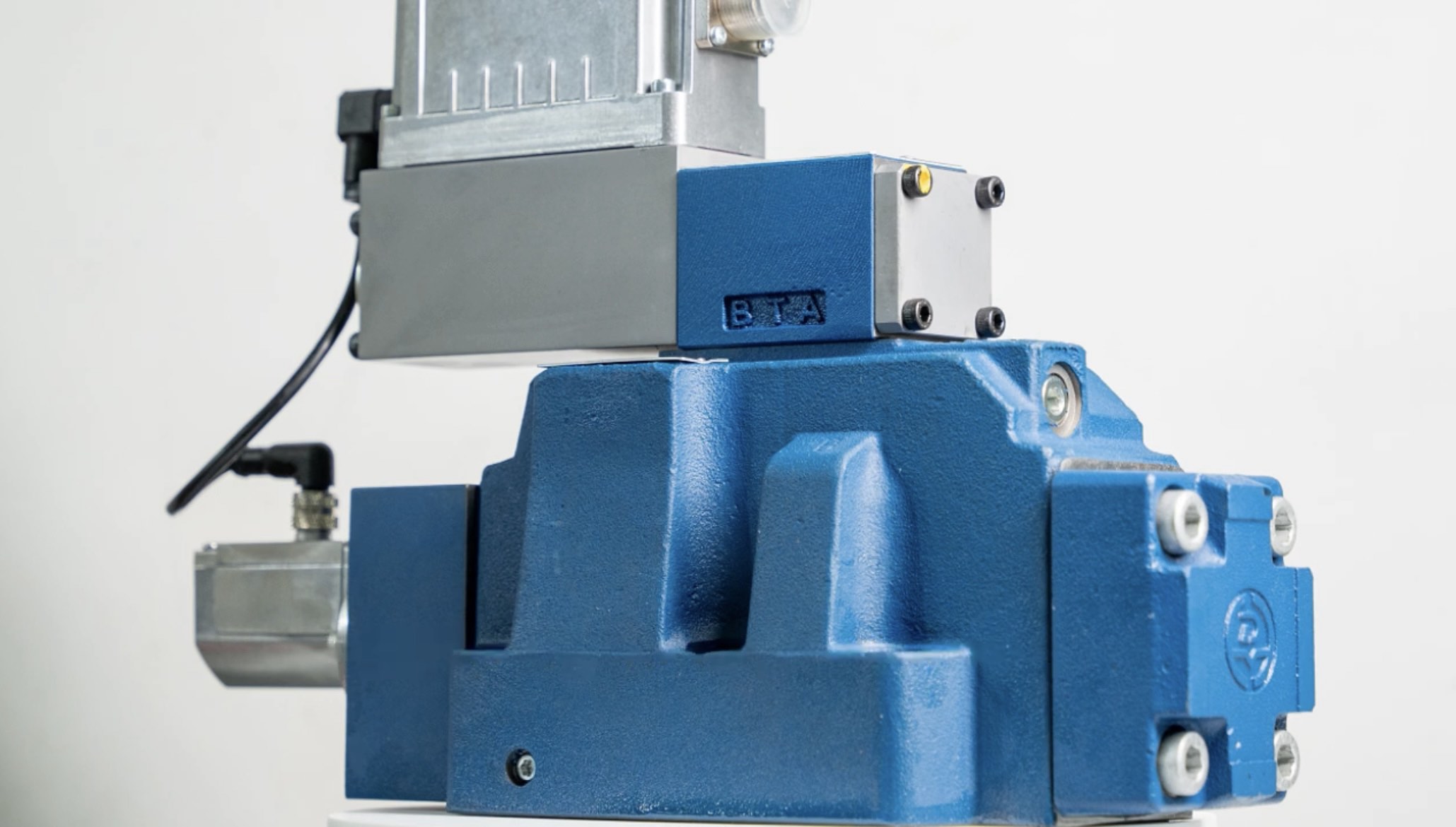

Mikä on suhteellinen venttiili?

A suhteellinen venttiilion fiksu laite, joka ohjaa nesteiden virtausta, painetta tai suuntaa (nesteet tai kaasut) uskomattomalla tarkkuudella. Ajattele sitä kuin hienostunut hanat Voi avautua ja lähellä mitä tahansa sijaintia täysin päällä ja täysin pois päältä.

Toisin kuin tavalliset päällä/pois venttiilit, jotka toimivat kuten Valokytkimet (joko päälle tai pois päältä), suhteelliset venttiilit toimivat enemmän kuin himmennin kytkimet. Ne voivat sopeutua mihin tahansa tasoon 0% - 100% Sähkösignaali he saavat.

Miksi suhteelliset venttiilit ovat tärkeitä?

Kuvittele yrittävän täyttää lasillista vettä Paloletkulla, jolla on vain kaksi asetusta: kokonaan pois tai täysi räjähdys. Se olisi kuin yrittäisi tehdä tarkkaa työtä vain päällä/pois venttiileissä. Suhteelliset venttiilit antavat meille tarvitsemamme hallinnan:

• Lääketieteelliset laitteet, jotka tarvitsevat tarkkaa annostelua
• Valmistuskoneet, jotka vaativat sujuvia liikkeitä
• Ilmailu- ja avaruusjärjestelmät, joissa tarkkuus tarkoittaa turvallisuutta
• Kaikki sovellukset, joissa "riittävän lähellä" ei ole hyvä tarpeeksi

Suhteelliset venttiilit vs. säännöllinen päälle/pois päältä Venttiilit

Vertaamme näitä kahta venttiiliä rinnakkain:

Ominaisuus	Suhteellinen venttiili	On/pois venttiili
Hallinta	Muuttuja (0-100%)	Binaarinen (0% tai 100%)
Tarkkuus	Erittäin korkea (± 1-5%)	Rajoitettu (± 10-20%)
Signaalityyppi	Analogi (0-10 V, 4-20mA)	Digitaalinen (päälle/pois)
Vastaus	Sileä ja asteittainen	Nopea, mutta äkillinen
Maksaa	Suurempi	Alentaa
Paras jhk	Tarkkuussovellus	Yksinkertaiset on/off -tehtävät

Ajattele sitä tällä tavalla:Jos joudut pysäköimään auto tiukkaan tilaan, haluat suhteessa hallinta (lempeä kiihtyvyys ja jarrutus). Mutta jos sinun täytyy vain aloittaa tai Pysäytä moottori, päälle/pois -kytkin toimii täydellisesti.

Kuinka suhteelliset venttiilit toimivat?

Taikuus tapahtuu yhdistelmällä Sähkö- ja mekaaniset osat työskentelevät yhdessä:

Perusprosessi

1. Signaalitulo: Ohjain lähettää Sähkösignaali (kuten 0-10 volttia)
2. Sähkömagneettinen voima: Tämä signaali luo magneettisen voiman kelaan (solenoidi)
3. Fyysinen liike: Magneettinen Force liikuttaa osaa nimeltään "kela" tai "mäntä"
4. Virranhallinta: Kun kela liikkuu, Se muuttaa kuinka paljon nestettä voi virtaa läpi
5. Palaute: Anturit tarkistavat Sijoita ja lähetä palautetta kaiken tarkan pitämiseksi

Avainkomponentit

Tässä ovat pääosat ja mitä he tekevät:

Komponentti	Job	Kuinka se auttaa
Virtalähde	Tarjoaa sähköä (yleensä 24 V)	Virtaa koko järjestelmää
Ohjain/PLC	Lähettää komentosignaaleja	Kertoo venttiilille mitä tehdä
Vahvistin	Muuntaa signaalit oikeaan vahvuuteen	Varmistaa, että solenoidi saa oikean voima
Solenoidi	Luo magneettisen voiman	Liikuttaa kelaa
Kela/mäntä	Hallitsee nestepolkua	Oikeastaan ​​säätelee virtausta
Palaute -anturi	Tarkkailee asemaa	Varmistaa tarkkuuden

Älykkäät ominaisuudet

Nykyaikaiset suhteelliset venttiilit sisältävät usein:

• PWM -ohjaus: Käyttää nopeaa päällä/pois Palkokasvien luomiseksi ja kitkan vähentämiseksi
• Suljetun silmukan palaute: Jatkuvasti tarkistaa ja säätää tarkkuuden ylläpitämiseksi
• Digitaalinen integraatio: Voi muodostaa yhteyden Tietokoneverkot kaukosäätimelle

Tyypit suhteelliset venttiilit

Suhteelliset venttiilit ovat eri Lajikkeet eri työpaikoille:

Toiminnan mukaan

1. Paineenohjausventtiilit: Pitää Paine tarkalla tasoilla (kuten hydraulisissa jarruissa)
2. Virtauksen ohjausventtiilit: Säätele miten paljon nestevirtoja minuutissa
3. Suuntaohjausventtiilit: Hallinta Mihin suuntaan neste menee (eteenpäin/taaksepäin/pysäytä)

Suunnittelun mukaan

1. Suoraa vaikutusta: Yksinkertainen suunnittelu missä Solenoidi liikuttaa suoraan kelan
2. Lentäjä: Käyttää pientä venttiiliä isomman venttiilin hallitsemiseksi (korkeapainejärjestelmille)

Elektroniikan mukaan

1. Ajoneuvon elektroniikka (OBE): On a Sisäänrakennettu tietokoneen aivot
2. Ulkovahvistin: Käyttää erillistä ohjauslaatikko

Missä suhteellisia venttiilejä käytetään?

Nämä monipuoliset laitteet näkyvät monissa Teollisuus:

Lääketieteelliset sovellukset

• Tuulettimet: Toimita tarkka potilaille happea
• Dialyysikoneet: Ohjausneste Munuaisten virtaus
• Laboratoriolaite: Mittaa tarkka Kemikaalien määrät

Teollisuusautomaatio

• Robottivarret: Ota tasainen, tarkka liikkeet
• Kokoonpanolinjat: Control -kuljetin nopeudet ja paikannus
• Työstötyökalut: Säätele leikkaamista neste- ja kiinnityspaine

Auto- ja ilmailu-

• Jarrujärjestelmä: Tarjota sileä, hallittu pysähtyminen
• Lennonhallinta: Ota tarkka käyttöön lentokoneiden ohjaus
• Polttoainejärjestelmä: Hallitse polttoaineen toimitusta moottoreille

Muut teollisuudenalat

• Ruoka ja juoma: Täytä pullot Tarkalla määrällä
• LVI -järjestelmät: Ohjauslämpötila ja ilmavirta
• Kemiallinen prosessointi: Käsittely vaaralliset materiaalit turvallisesti

Suhteellisten venttiilien edut

Hyvää

1. Uskomaton tarkkuus: Voi hallita Virta 1-5%: n tarkkuudella
2. Sileä toiminta: Ei äkillisiä rynnäkköjä tai painepiikit
3. Energiatehokas: Käyttää vain tarvittava voima
4. Kestävä: Voi toimia miljoonien ajan syklit
5. Älykäs integraatio: Yhdistää tietokonejärjestelmät helposti
6. Turvaominaisuudet: Sisäänrakennettu Fail-Safes estää onnettomuuksia

Suorituskykyumerot, jotka ovat tärkeitä

Eritelmä	Tyypillinen alue	Mitä se tarkoittaa
Reaktioaika	10-50 millisekuntia	Kuinka nopeasti se reagoi
Tarkkuus	± 1% - ± 5%	Kuinka tarkka se on
Painealue	0-350 baari	Suurin paine, jonka se pystyy käsittelemään
Lämpötila -alue	-20 ° C - +80 ° C	Käyttölämpötilarajat
Elinikä	100 miljoonaa sykliä	Kuinka kauan se kestää

Haasteet ja näkökohdat

Mitä varoa

1. Korkeammat kustannukset: Kalliimpi kuin Yksinkertainen päälle/pois venttiilit
2. Monimutkaisuus: Tarvitsee ammattitaitoista Teknikot asennusta varten
3. Ylläpito: Vaatii puhtaita nesteitä ja säännöllinen kalibrointi
4. Ympäristöherkkyys: Voi olla lämpötila ja saastuminen vaikuttaa

Huoltovinkit

Suhteellisten venttiilien pitäminen hyvin:

• Pidä nesteet puhtaina (käytä asianmukaisia ​​suodattimia)
• Tarkista kalibrointi säännöllisesti
• Pidä oikea käyttölämpötila
• Käytä oikean nesteen viskositeettia (paksuus)

Kuinka valita oikea suhteellinen Venttiili

Avainkysymyksiä esitettävistä kysymyksistä

1. Millainen neste?(Öljy, ilma, vesi, kemikaalit)
2. Kuinka paljon virtausta tarvitset?(mitattu gallonaan tai litraa minuutissa)
3. Mikä paine?(kuinka paljon pakottaa järjestelmätarpeet)
4. Kuinka tarkka?(Mikä tarkkuustaso tarvitset)
5. Mikä ympäristö?(lämpötila, siisteys, vaaralliset alueet)

Valintatarkistuslista

• [] Vastaa ohjaussignaalityyppiä (jännite tai virta)
• [] Valitse oikea koko virtausvaatimuksellesi
• [] Harkitse vastausajan tarpeita
• [] Tarkista ympäristöluokitukset
• [] Suunnittele ylläpidon käyttöoikeus
• [] Budjetti ohjaimille ja lisävarusteille

Tulevaisuuden trendit

Suhteellisten venttiilien maailma pitää Kehittyvä:

Mitä seuraavaksi tulee

1. Älykkäämpiä hallintalaitteita: AI-käyttöiset venttiilit jotka oppivat ja mukautuvat
2. Pienemmät: Kompaktisia malleja tiukkoihin tiloihin
3. Parempi yhteys: Parannettu digitaalinen viestintä
4. Energiansäästö: Vielä tehokkaampi käyttö
5. Ennustava huolto: Venttiilit Kerro sinulle, kun he tarvitsevat palvelua

Digitaalinen vs. analoginen ohjaus

Moderni etu

Digitaalisen ohjauksen edut:

• Ohjelmistopohjainen asennus (ei manuaalisia säätöjä)
• Etävalvonta ja hallinta
• Parempi kohinan immuniteetti
• Energiansäästöt (ei tarvita vuotoportteja)
• Helppo parametri muuttuu

Perinteinen analogi:

• Yksinkertainen, todistettu tekniikka
• Alhaisemmat alkuperäiset kustannukset
• Helppo vianmääritys
• Ei ohjelmistojen monimutkaisuutta

Reaalimaailman esimerkit

Lääketieteellinen hengityslaite

COVID-19-potilas tarvitsee tarkan hapen toimitus. Suhteellinen venttiili vastaanottaa signaaleja anturilta, jotka seuraavat Potilaan hengitys ja säätää hapen virtausta reaaliajassa, mahdollisesti säästäen asuu.

Robotti kokoonpanolinja

Autonvalmistaja käyttää robottivarsia Suhteelliset venttiilit tuulilasien asentamiseksi. Venttiilien hallintapneumaattinen Grippers, jonka on pidettävä lasia tiukasti, mutta hellästi - liian löysä ja se putoaa, Liian tiukka ja se rikkoutuu.

Ilmailu-

Ilma -aluksen lennonhallintajärjestelmä käyttää Suhteelliset venttiilit ohjauspintojen siirtämiseksi. Pilottisyöttö käännetään Tarkat venttiilin liikkeet, jotka säätävät ilmavirtaa siipien ja ohjauspintojen yli, Sileä lennon mahdollistaminen.

Yleiset ongelmat ja ratkaisut

Numero: Valve ei vastaa

Mahdolliset syyt:

• Virtalähdeongelmat
• Signaalin johdotusongelmat
• Saastunut nesteRatkaisut:
• Tarkista sähköliitännät
• Varmista virransyöttöjännite
• Puhdista tai vaihda suodattimet

Aihe: huono tarkkuus

Mahdolliset syyt:

• Kalibrointimatka
• Kuluneet sisäosat
• LämpötilavaikutuksetRatkaisut:
• Kalibroida järjestelmä
• Vaihda kuluneet komponentit
• Lisää lämpötilan kompensointi

Kustannusnäkökohdat

Alkuinvestointi vs. pitkäaikainen arvo

Vaikka suhteelliset venttiilit maksavat enemmän etukäteen ne tarjoavat usein paremman arvon:

• Alennetut ylläpitokustannukset
• Energiansäästö
• Parannettu tuotteen laatu
• Vähemmän seisokkeja
• Pidempi käyttöikä

ROI -tekijät

• Hakemuksesi tarkkuusvaatimukset
• Energiakustannukset alueellasi
• Ylläpito työvoimakustannukset
• Tuotannon laadunparannukset
• Järjestelmän luotettavuustarpeet

Asennus parhaat käytännöt

Tee ja ei

Tehdä:

• Käytä puhtaita asennusmenettelyjä
• Suojaa sähköyhteydet kosteukselta
• Asenna oikea suodatus
• Salli lämmön laajennus
• Suunnitelman ylläpitäminen

Älä:

• Ohita järjestelmän huuhteluprosessi
• Ohita nesteen puhtausvaatimukset
• Unohda sähkömagneettiset häiriöt
• Aliarvioida virtalähde
• Kiirehtiä kalibrointiprosessia

Johtopäätös: Miksi suhteelliset venttiilit Aine

Suhteelliset venttiilit edustavat ratkaisevaa Teknologia, joka siltaa raon yksinkertaisen päällä/pois -ohjauksen ja kompleksin välillä, Tarkka nesteenhallinta. Ne mahdollistavat sileän, tarkan toiminnan Lukemattomia järjestelmiä, joihin luotamme joka päivä - lääketieteellisistä laitteista, jotka säilyttävät Yhdysvaltain terveelliset valmistusjärjestelmät, jotka tuottavat käyttämämme tavarat.

Kun tekniikka jatkaa etenemistä, Suhteelliset venttiilit ovat tulossa viisaampia, tehokkaampia ja integroituneempia digitaalisilla ohjausjärjestelmillä. Insinööreille, teknikolle ja päätöksentekijöille Nestemäisten voimajärjestelmien kanssa näiden laitteiden ymmärtäminen on välttämätöntä Järjestelmien luominen, jotka eivät ole vain toiminnallisia, vaan optimoitu suorituskykyyn, tehokkuus ja luotettavuus.

Suunnitteletko uuden järjestelmän, nykyisen päivittäminen tai yksinkertaisesti yrittää ymmärtää kuinka modernit koneet saavuttaa niin vaikuttava tarkkuus, suhteelliset venttiilit todennäköisesti pelaavat avainta Rooli kulissien takana. Heidän kykynsä tarjota sujuvaa, tarkkaa ja luotettavaa Hallinta tekee niistä välttämättömiä yhä automatisoidussa maailmassa.

Seuraavan kerran kun näet robotin liikkuvan Nestemäinen armo, potilas, joka saa tarkasti hallittua lääketieteellistä hoitoa, tai Ilma -alukset lentävät sujuvasti turbulenssin läpi, muista kyseiset suhteelliset venttiilit Voi olla vain laulamattomia sankareita, jotka tekevät siitä kaiken mahdollisen.

Valmis oppimaan lisää nesteen hallinnasta Järjestelmät? Tutustu muihin hydrauliikka-, pneumatiikkaan ja teollisuuteen Automaatio syventää ymmärrystäsi näistä kiehtovista tekniikoista.
