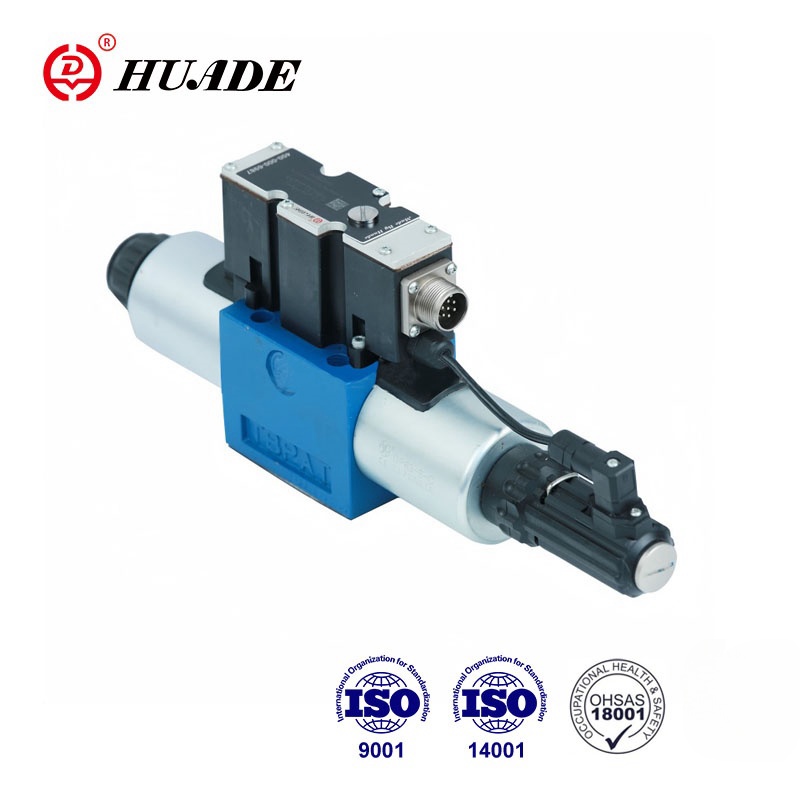

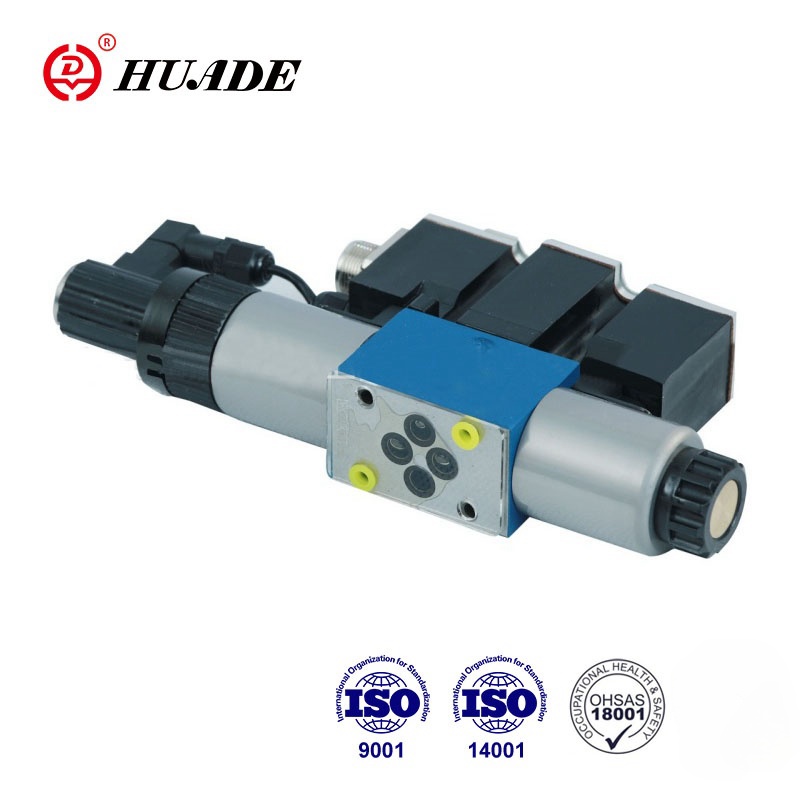

Tämä suhteellinen venttiili 4WRE-2X on suhteellinen suuntaventtiili, jolla on suoraa vaikutusta suhteellisella solenoidilla, jota käytetään hydrauliöljyn virtausnopeuden ja virtaussuunnan ohjaamiseen. Sillä on kauniin ulkonäön ominaisuudet. Suhteellisen venttiilin 4WRE-2X on helppo käyttää. Käyttäjien on käytettävä sen käyttämiseen vain seitsemän ytimen pistoketta ja ratkaistava samalla sähköhydraulin vastaavuus, joka edustaa linja-autojen hallintatekniikan soveltamista.
| Hydraulinen | |||
| Koko | 6 | 10 | |
| Käyttöpaine | Portit A 、 p 、 b | 31.5 | 31.5 |
| Satama T | 21 | 21 | |
| Nimellinen virtaus qvnom △ p = 1MPA (l/min) | 8、16、32 | 25、50、75 | |
| Enintään Sallittava virtaus (l/min) | 80 | 180 | |
| Saastumisaste (μm) | ≤20 (suosittele 10) | ||
| Hystereesi (%) | ≤0,1 | ||
| Kääntöjakso (%) | ≤0,05 | ||
| Vasteen herkkyys (%) | ≤0,05 | ||
| Paineeneste | Mineraaliöljyt, fosfaattiesteri | ||
| Viskositeettialue mm2/s | 20 - 380 | ||
| Ympäristön lämpötila -alue (℃) | 4Wre | -20 -+70 | |
| 4WREE | -20 -+50 | ||
| Paino (kg) | 4Wre | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Sähköinen (integroitu elektroniikka) | |||
| Koko | 6 | 10 | |
| Tarjontatyyppi | DC | DC | |
| Nimellisjännite (v) | 24 | ||
| Solenoidin nimellinen virta (A) | 2.5 | ||
| Solenoidikelan vastus (ω) | Kelankestävyys 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Velvollisuus | 100% | ||
| Max.Coil -lämpötila (℃) | 150 | ||
| Eristys DIN40050: lle | IP65 | ||
| Liittyvän vahvistimen tekniset tiedot | |||
| Liittyvä vahvistin | 4Wre | HD-VT-VRPA2 -.- 1x/ | HD-VT-VRPA2 -.- 1x/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Toimitusjännite | Nimellisjännite VDC | 24 | |
| Alhaisempi rajoittava arvo v | 19.4 | ||
| Ylärajoittava arvo v | 35 | ||
| Vahvistinvoima | Imax a | <2 | |
| Impulssivirta a | 3 | ||
Ominaisuudet:
▶ Suoraan kontrolloitu suhteellinen suuntaventtiili virtauksen suunnan ja suuruuden ohjaamiseksi
▶ jakoasennukseen
▶ Sähköasennon palaute
▶ Kevään keskitetty ohjauskelo
▶ Tyyppi 4WREE, integroitu venttiilin elektroniikka rajapinnalla A1 tai F1
▶ Käyttö tapahtuu suhteellisilla solenoideilla, joissa on keskuslanka ja irrotettava kela
▶ Venttiili ja elektroninen ohjaus yhdestä lähteestä
Sovellus:
Suhteellista suuntaventtiiliä 4WRE-2X käytetään laajasti eri aloilla, kuten työstötyökaluilla, kevyellä teollisuudella, metallurgialla, kaivostoiminnalla, ilmailu- jne.
4/2 ja 4/3 suhteelliset suuntaventtiilit ovat suoraan ohjattuja komponentteja ja alipensiin kiinnityssuunnitelmaa.
Niitä käytetään suhteellisilla solenoideilla, joissa on keskuslanka ja irrotettava kela. Solenoideja ohjataan valinnaisesti joko ulkoisella ohjauselektroniikalla (tyyppi WRE) tai integroidulla ohjauselektroniikalla (tyyppi WREE).
Funktionaalinen kuvaus:
Solenoidien (5 ja 6) kanssa, joka ei ole energisoitu, kontrollipullo (2) pidetään keskiasennossa puristusjousilla (3 ja 4)
Kontrollikelun (2) suora toiminta virittämällä yhtä suhteellisista solenoideista, esim. Solenoidin "B" (6) hallinta
→ Ohjauskello (2) vasemmalla olevassa liikkuvuus suhteessa sähköiseen tulosignaaliin
→ Yhteys P: stä A: sta A: een A: een aukon kautta, kuten poikkileikkaukset progressiivisilla virtausominaisuuksilla
Solenoidin energisointi (6)
→ Ohjauskelo (2) palautetaan keskusasentoon puristusjousen kautta (3)
HD-4wre ... A-2x
Poistuneessa kunnossa, kela (2) pidetään mekaanisessa keskuksessa solenoidi-paluujousilla. Tämä, kela -symbolille "V", ei liity hydrauliseen keskukseen! Kun sähköventtiilin suljettu silmukan ohjauspiiri on suljettu, puola on sijoitettu hydrauliseen keskustaan.
Design:
Venttiili koostuu pohjimmiltaan:
• Kotelo (1) Mountinq -kasvoilla
• Ohjauskelo (2) puristusjousilla (3 ja 4)
• Solenoidit (5 ja 6) keskuslankalla
• Paikannusanturi (7)
• Valinnainen integroitu ohjauselektroniikka (8)
• Mekaaniseen nollapisteen säätöön (9) pääsee PG 13.5: n kautta ja sähköiseen nollapisteeseen pääsee PG 7: n kautta (10) (tyyppi 4wree)
Suhteellisen suuntaventtiilin symboli 4wre-2x
