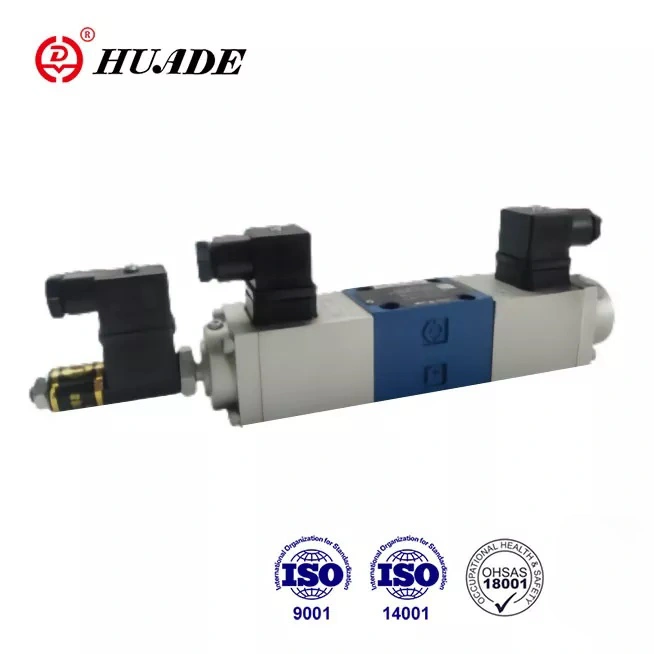

Tyyppi 4WRE: n suhteellisen venttiilin omaksuu alilevyasennuksen, jousikeskuksen. Hyvä virtauskapasiteetti, korkea paine ja erinomainen toistotarkkuus, kätevä käytettäväksi. Se voi korvata Rexrothin 4WRE-sarjan 1x kahden pitkäaikaisen yhteistyön ansiosta Rexrothin kanssa. 4WRE: n suhteellisen venttiilin suorituskyky voi vastata ensimmäisen tason kansainvälisten tuotemerkkien suorituskykyä. Se on hyvä, edullinen vaihtoehto.
|
Hydraulinen tieto |
|||
|
Koko |
6 |
10 |
|
|
Käyttöpaine (MPA) |
Satama A, B, P |
31.5 |
31.5 |
|
Satama T |
16 |
16 |
|
|
Virtaus (l/min) |
65 |
260 |
|
|
Saastumisaste (㎛) |
≤ 20 (suosittele ≤10) |
||
|
Hystereesi (%) |
<1 |
<1 |
|
|
Toistettavuus (%) |
<1 |
<1 |
|
|
Vasteen herkkyys (%) |
≤ 0,5 nimellissignaalia |
≤ 0,5 nimellissignaalia |
|
|
Taajuusvaste (-3dB) (Hz) |
6 |
4 |
|
|
Hydraulinen neste |
Mineraaliöljy (NBR -tiivisteelle), fosfaattiesteri (FPM -tiivisteelle) |
||
|
Viskositeettialue (mm ²/s) |
2,8 - 380 |
||
|
Paineenesteen lämpötila -alue (℃) |
-20 -+70 |
||
|
Asennusasento |
Valinnainen |
||
|
Paino (kg) |
Venttiili yhdellä solenoidilla |
1.91 |
5.65 |
|
Venttiili 2 solenoidilla |
2.66 |
7.65 |
|
|
Sähkötiedot |
|||
|
Jännitetyyppi |
Suora jännite 24v tai 12 V |
||
|
Enintään Virta solenoidia kohden (a) |
1.5 |
1.5 |
|
|
Kela |
Kylmäarvo 20 ℃ |
5.4 |
10 |
|
MAX.WARM -arvo |
8.1 |
15 |
|
|
Ympäristölämpötila ℃ |
jopa+50 |
||
|
Velvollisuus |
Jatkuva |
||
|
Kelan lämpötila ℃ |
jopa +150 |
||
|
Venttiilin eristys |
IP65 |
||
|
Liittyvä vahvistin (siltatyypin 24 V: n tasasuuntaaja) |
2 ramppiajan kanssa |
VT-5001S20 (2-asennoille) |
VT-5002S20 (2-asennoille) |
|
yhdellä ramppiajalla |
VT5005S10 (3-asennoille) |
VT 5006S10 (3-asennoille) |
|
|
Induktiivinen paikannusmuunnin |
|||
|
Sähköinen mittausjärjestelmä |
Lvdt |
||
|
Kontrolli -aivohalvaus (MM) |
± 4,5 lineaarista |
||
|
Lineaarisuuden toleranssi (%) |
1 |
||
|
Kelankestävyys (ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Induktanssi (MH) |
6-8 |
||
|
Oskillaattorin taajuus (KHZ) |
2.5 |
||
|
Venttiilin eristys |
IP65 |
||
Ominaisuudet:
▶ Venttiili hydraulisen nesteen suuntaan ja virtauksen ohjaamiseksi
▶ jakoasennukseen
▶ Sähköasennon palaute
▶ Kevään keskitetty ohjauskelo
▶ Matala paineen pudotus ohjausmaiden yli
▶ Sekä venttiili että elektroninen ohjaus yhdeltä toimittajalta
▶ Asennuskuvio DIN 24 340 -muoto A, ISO4401 ja Cetop - RP121H
Sovellus:
4WRE -suuntaventtiili soveltuu läheiseen piiriin ja sitä käytetään laajasti kone-, kevyessä teollisuudessa, metallurgiassa, kaivoksissa, avaruuslennossa ja muussa kentässä.
Tyypin 4wre -suuntaventtiilit käytetään suoraan suhteellisten solenoidien avulla, ja niitä käytetään virtauksen suuntaan ja tilavuuden hallintaan.
Ne koostuvat pohjimmiltaan kotelosta (1), kontrollikela (4), kaksi paluujousta (5), kahta suhteellista solenoidia (2) ja paikannusmuutinta (3).
Tyyppi 4wre6 ... 10b ... ja 4wre10 ... 10b ... (3-asema)
Jos solenoidi 'A' (2) on energinen, kela siirretään oikealle, matka on verrannollinen sähköiseen tulosignaaliin. Ohjauskelo (4) saa V-muotoiset urat avautumaan asteittain virtaamaan. Kontrollikelun (4) sijaintia valvoo paikannusmuunnin (3). Elektronisessa ohjauksessa ohjauskellon todellista sijaintia verrataan esisarjan arvoon. Tässä on paikan ohjauspiiri, joka tunnistaa olemassa olevat erot
Pre-asetetun arvon (komentoarvo) ja palautteen arvon (todellinen arvo) välillä ja korjattu asianmukaisilla signaaleilla asiaankuuluvilla solenoideilla. Kun solenoidi 'A' (2) on poistettu, reunajouset palautetaan ohjauskelalla keskipisteeseen (5).
Suhteellisen suuntaventtiilin rakenne 4wre6 ... ja 4wre10 ...
TYYPPI 4WRE..A ... 10B/... (2-PositionValve)
Tämän tyyppisen venttiilin periaate on sama kuin 4wre ... 10b/ .. Tämän tyyppisen venttiilin kuitenkin on vain yksi anturi ja yksi solenoidi.
Suhteellisen suuntaventtiilin rakenne 4wre6 ... A ... 10b ja 4wre10 ... A ... 10b
Suhteellisen suuntaventtiilin symboli 4wre
